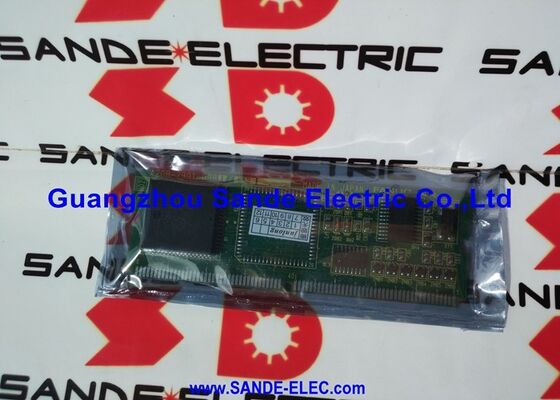

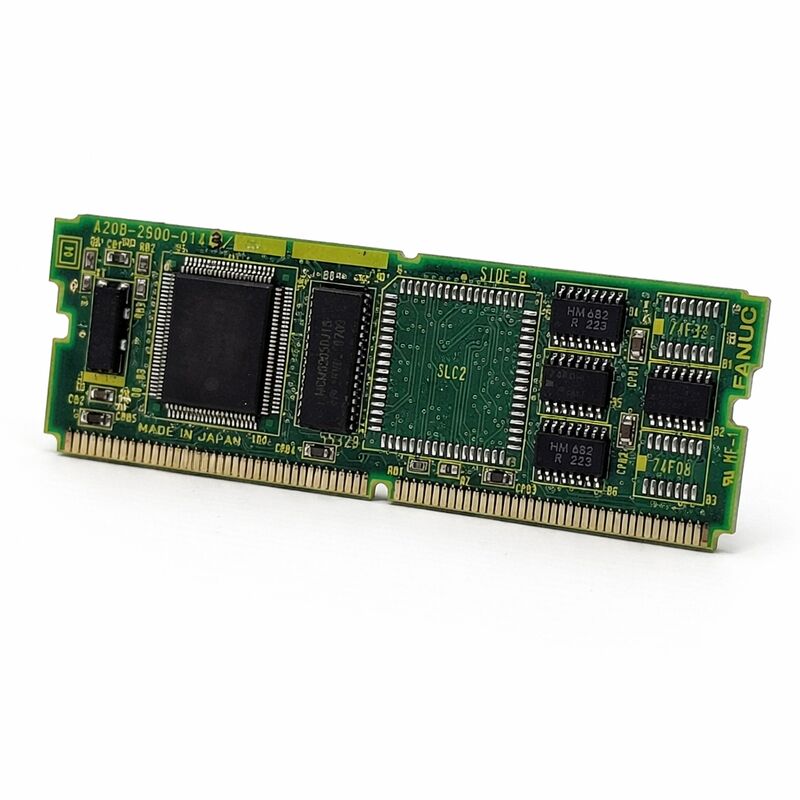

Fanuc PC Tochterplattform A20B-2900-0350 A20B29000350 A2OB-29OO-O35O

FANUC A20B-2900-0350 | Grafik-CPU-Modul — Serie 15-B / 16 / 18, CAP-II-Display, Herkunft Japan

Teilenummer: A20B-2900-0350

Hersteller: FANUC Corporation (Japan)

Produkttyp: Grafik-CPU-Modul (Plug-In-Leiterplatte)

Board-Serie: A20B-2900

Kompatible Systeme:FANUC Serie 15-B (Option 1-Platine), Serie 16, Serie 18

Display-Anwendung: CAP-II, CRT / LCD

Übersicht

Das A20B-2900-0350 ist ein Grafik-CPU-Modul für FANUC CNC-Steuerungssysteme. Es gehört zur Serie A20B-2900 und wird je nach spezifischer Konfiguration des Controllers auf die Hauptplatine oder die Option 1 (OPT1)-Platine gesteckt.

Seine Hauptfunktion besteht darin, die grafische Anzeigeausgabe für den angeschlossenen CRT- oder LCD-Monitor zu verarbeiten und zu generieren — es ist die Recheneinheit, die die visuelle Schnittstelle der CNC zum Laufen bringt.

Dieses Modul wird in FANUC CNC-Systemen der Serien 15-B, 16 und 18 verwendet und ermöglicht diesen Controllern die Ansteuerung von CAP-II-Displaykonfigurationen.

CAP-II bezieht sich auf einen spezifischen FANUC CNC-Displayausgabestandard, der in dieser Generation von Controllern verwendet wird.

Das Grafik-CPU-Modul führt die Aufgaben des Renderns der Anzeige aus — es wandelt die Bildschirmdaten der CNC in die richtigen Signale für den auf der Maschine installierten Monitor-Typ um.

Grafikanzeigefunktionen in einem FANUC CNC-System sind keine kosmetischen Ergänzungen.

Die gesamte Benutzeroberfläche des Bedieners — Positionsanzeige, Parametereinstellungen, Alarmmeldungen, grafische Werkzeugwegsimulation und alle Navigationsmenüs — wird über das Anzeigesystem generiert.

Wenn das Grafik-CPU-Modul ausfällt, verliert der Bediener die Sicht auf den Maschinenzustand. Die CNC kann im Hintergrund weiterhin Bewegungen verarbeiten, aber der Bediener kann den Status nicht bestätigen, auf Alarme reagieren oder Befehle über den Bildschirm eingeben.

Schlüsselspezifikationen

Grafikverarbeitung in CNC-Controllern

Ein CNC-Controller verarbeitet gleichzeitig zwei grundlegend unterschiedliche Arten von Aufgaben. Die Echtzeit-Steuerungsaufgaben — Servo-Positionsregelung, Spindeldrehzahlregelung, PMC-Leiterlogikausführung — laufen auf der Haupt-CPU mit engen Zeitvorgaben.

Das Rendern von Grafiken ist rechenintensiv, aber nicht so zeitkritisch. Die Trennung dieser Aufgaben auf verschiedene Prozessoren ist eine praktische Designentscheidung.

Das A20B-2900-0350 ist der dedizierte Grafikprozessor.

Es nimmt Daten von der Haupt-CNC-CPU entgegen — Bildschirminhalt, Cursorposition, Softkey-Beschriftungen, Alarmtext, Werkzeugwegkoordinaten — und wandelt diese in die Videoausgabe um, die das Display ansteuert.

Die Ausführung dieser Arbeit auf einem separaten Modul hält die Haupt-CPU für ihre Echtzeitaufgaben frei.

Diese Trennung hat auch einen Wartungsvorteil. Ein ausgefallenes Grafikmodul legt die Bewegungssteuerung der CNC nicht lahm.

Die Maschine kann weiterlaufen — oder in einem eingeschränkten Modus betrieben werden —, während der Displayfehler behoben wird.

Der Fehler ist auf das Grafiksubsystem isoliert, anstatt auf die gesamte Steuerung zu übergreifen.

CAP-II-Display-System

CAP-II ist die Display-Architektur, die FANUC bei der Generation der Controller der Serien 15-B, 16 und 18 verwendet hat. Sie definiert die Schnittstelle zwischen der Display-Verarbeitungselektronik der CNC und der Monitor-Einheit. Das A20B-2900-0350 implementiert die CAP-II-Displayausgabe auf der Controller-Seite.

Unterschiedliche FANUC-Controller-Generationen verwendeten unterschiedliche Display-Architekturen.

Frühere Generationen verwendeten andere Grafikmodule; die HSSB-basierten Systeme der C-Serie verwenden noch eine andere Schnittstelle.

Das A20B-2900-0350 ist speziell die CAP-II-Lösung für die Controller der B-Serie und der frühen numerischen Serien.

Die Verwendung eines Grafikmoduls einer anderen Generation oder eines anderen Display-Standards führt nicht zu einer korrekten Ausgabe.

Die Kompatibilität des Moduls sowohl mit der Serie 15-B als auch mit den Plattformen der Serie 16/18 spiegelt eine gemeinsame Display-Architektur über diese Controller-Familien hinweg wider.

Die Installationsposition — Hauptplatine oder OPT1-Platine — variiert je nach spezifischem Controller-Typ und Konfiguration.

Bestätigen Sie die Einbauposition anhand der Hardware-Dokumentation der Maschine vor der Installation.

Variationen der Installationsposition

Das A20B-2900-0350 kann je nach Controller an verschiedenen Positionen installiert werden: in einigen Konfigurationen direkt auf der Haupt-CPU-Platine oder in anderen auf der OPT1 (Option 1) Tochterplatine. Die OPT1-Platine ist eine Erweiterungsplatine, die Steckplätze für optionale Funktionen zur Haupt-CPU hinzufügt — das Grafikmodul belegt einen dieser Steckplätze in Konfigurationen, in denen die Hauptplatine keine dedizierte Grafikmodulbuchse hat.

Diese Flexibilität bei der Installation war im Design der Serie A20B-2900 beabsichtigt.

Dasselbe Grafikmodul dient mehreren Controller-Konfigurationen, indem es sich an die verfügbare Steckplatzposition anpasst.

Identifizieren Sie vor der Beschaffung eines Ersatzteils, welche Position das aktuell installierte Modul einnimmt, und bestätigen Sie, dass diese Position im Controller verfügbar ist.

Wenn die OPT1-Platine selbst ebenfalls defekt oder nicht vorhanden ist, beheben Sie dies zuerst, bevor Sie das Grafikmodul einbauen.

FAQ

F1: Das CNC-Display ist komplett dunkel. Die Maschine schaltet sich ein und die Achsen scheinen normal zu reagieren. Ist das A20B-2900-0350 der wahrscheinliche Fehler?

Ein dunkles Display bei normaler Maschinenfunktion ist ein starker Hinweis auf einen Fehler im Display-Subsystem — das Grafikmodul, die Display-Einheit oder das dazwischenliegende Kabel. Bevor Sie das Modul ersetzen, stellen Sie sicher, dass die Display-Einheit mit Strom versorgt wird (prüfen Sie ihre eigene Strom-LED oder den Stromanschluss).

Ein Display ohne Stromversorgung zeigt unabhängig vom Zustand des Grafikmoduls nichts an.

Wenn die Stromversorgung bestätigt ist, überprüfen Sie das Signalkabel zwischen dem Controller und der Display-Einheit.

Wenn Strom und Kabel als gut bestätigt sind, wird das Grafikmodul zum Hauptverdächtigen.

F2: Das Display zeigt teilweise Inhalte an — einige Bereiche werden korrekt gerendert, andere zeigen aber fehlerhafte Zeichen oder keine Daten. Was deutet das darauf hin?

Teilweises Rendern mit fehlerhaften Bereichen ist konsistent mit einem Fehler des Grafikprozessors oder einem Fehler des Display-Kabels/Anschlusses.

Ein vollständig ausgefallenes Grafikmodul erzeugt typischerweise ein komplett leeres oder komplett fehlerhaftes Display, keine selektive Beschädigung.

Selektive Beschädigung ist häufiger ein Kabel- oder Anschlussproblem. Überprüfen Sie die Display-Kabelanschlüsse an beiden Enden und setzen Sie sie neu ein, bevor Sie das Grafikmodul ersetzen.

F3: Nach dem Austausch des A20B-2900-0350 schaltet sich das Display ein, zeigt aber eine falsche Auflösung oder der Display-Inhalt ist falsch positioniert. Was ist schiefgelaufen?

Eine falsche Display-Geometrie oder Auflösung nach einem Modulaustausch deutet entweder auf eine Modulrevisions-Inkompatibilität oder eine Display-Parameter-Einstellung hin, die angepasst werden muss.

Bestätigen Sie, dass die Teilenummer und Revision des Ersatzmoduls mit dem Original übereinstimmen.

Einige FANUC-Controller erfordern spezifische Grafikparameter für den Display-Typ und die Auflösung; prüfen Sie, ob diese Parameter den Austausch überstanden haben und mit dem auf der Maschine installierten Monitor-Typ übereinstimmen.

F4: Die Maschine verwendet einen Controller der Serie 16. Kann das A20B-2900-0350 einer Maschine der Serie 15-B als Ersatz verwendet werden?

Das A20B-2900-0350 dient sowohl der Serie 15-B (auf der OPT1-Platine) als auch der Serie 16/18 (auf der Haupt- oder OPT1-Platine).

Wenn das Quellmodul die gleiche Teilenummer und Revision wie das installierte trägt, ist es ein bestätigtes Hardware-Match, unabhängig davon, zu welcher Controller-Familie es ursprünglich gehörte.

Bestätigen Sie, dass die Installationsposition übereinstimmt, und überprüfen Sie die Kompatibilität anhand der Teilenummer, nicht der Quellmaschine.

F5: Wie sollte ein entferntes A20B-2900-0350 als Ersatzteil gelagert werden?

In Antistatik-Verpackung bei stabiler Raumtemperatur lagern, fern von Feuchtigkeit und direkter Sonneneinstrahlung.

Das Modul enthält keine Batterie und keine zeitkritischen Komponenten, die sich bei passiver Lagerung verschlechtern — korrekte Antistatik-Handhabung und trockene Lagerbedingungen sind die Hauptanforderungen.

Überprüfen Sie die Kontakte des Board-Kantensteckers auf Oxidation, wenn das Modul mehrere Jahre gelagert wurde.

Leichte Oxidation an vergoldeten Kontakten kann vor der Installation mit einem geeigneten Kontaktreiniger gereinigt werden.
