Fanuc PC Tochtergesellschaft, A20B-2900-0155 A20B29000155 A2OB-29OO-O155

A20B-2900-0155∙ FANUC Serie 16/18/21 9-Zoll Monochrom CRT Steuerungsmodul Option 1A / Modell B & C / Ersetzt A02B-0130-H040

Ein 9-Zoll-Monokrom-KRT-Gerät - eine grundlegende Bildschirmtechnologie

Bevor Farb-LCD-Flachbildschirme bei CNC-Werkzeugmaschinen Standard wurden, war der 9-Zoll-Monochrom-CRT mehr als zwei Jahrzehnte lang das vorherrschende CNC-Betriebsschnittstellenbildschirm.und 21 CNC-Systeme der Modell-B- und C-Generationen verwendeten diesen Anzeigetypen als Standard-Bedienoberfläche.

Der 9-Zoll-CRT stellt dem Bediener ein textbasiertes Display vor: Programminhalte, Achsenpositionen, Werkzeugverschiebungen, Parametertabellen,und Alarmmeldungen alle in grünen oder bernsteinfarbenen Phosphorzeichen auf dunklem HintergrundDie kompakte 9-Zoll-Bildschirmgröße passt zu den Standardgrößen des Bedienfelds der Maschinen dieser Zeit.

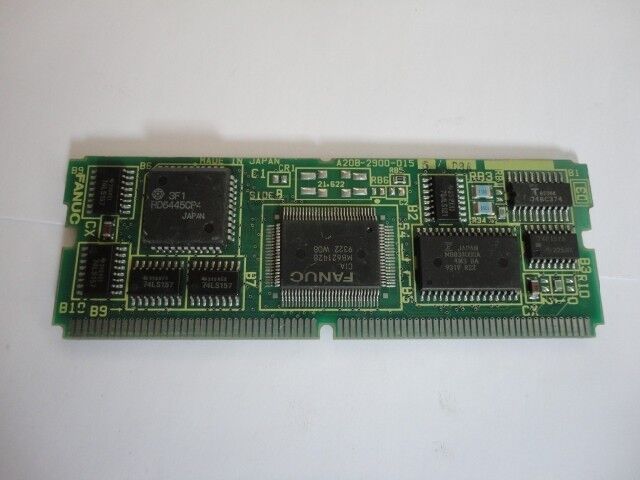

Das A20B-2900-0155 ist das SMD-Modul, das dieses Display antreibt. Es erzeugt die Ablenkungssignale, Video-Sync-Impulse,und Zeichenwiedergabe, die der 9-Zoll-CRT benötigt, um ein lesbares Bild zu erzeugen.

Wichtige Produktinformationen

Modell B und Modell C Vereinbarkeit

Die A20B-2900-0155 bedient zwei Hardwaregenerationen der Serie 16/18/21:

Modell B:Die zweite Hardware-Generation der Plattform der Serie 16/18. Das Modell B führte eine aktualisierte Hauptplatinarchitektur und erweiterte Speicherkapazität ein, wobei die gleiche Anzeigenschnittstelle wie das Modell A beibehalten wurde.

Modell C:Die letzte Generation der Serie 16/18 vor der i-Generation (16i/18i). Modell C verfeinerte die Hardware weiter.so dass der A20B-2900-0155 sowohl auf Hardware der Generation B als auch C eingesetzt werden kann.

Für die Serie 21 gilt die gleiche Display-Schnittstelle – die 9-Zoll-Monochrom-CRT wurde in diesen Hardware-Generationen in der gesamten 16/18/21-Familie verwendet.

Anwendungsszenarien

CNC-Anzeigefehler an der Steuerung 16-B:Das 9-Zoll-Monochrom-Display eines FANUC-CNC der Serie 16-B geht leer aus. Der CNC läuft weiterhin normal.Das Modul A20B-2900-0155 ist als fehlerhafte Komponente auf der OPT-1-Platine identifiziert.- Ersatz stellt die Anzeige wieder her.

A02B-0130-H040 Ersatz:Eine Serie 18-C CNC hat ein A02B-0130-H040 CRT-Board, das anfängt, Anzeigeunregelmäßigkeiten zu zeigen.der A20B-2900-0155 als direkter Ersatz ausgestattet istDie Anzeige funktioniert normal ohne Konfigurationsänderungen.

Nachrüstung der Serie 21-C:Ein CNC der Baureihe 21-C wird einer Betriebsüberprüfung unterzogen. Das CRT-Steuermodul wird proaktiv durch das A20B-2900-0155 im Rahmen eines Platten-Aktualisierungsprogramms ersetzt.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen dem A20B-2900-0155 und dem A20B-2902-0270 in derselben CRT-Modulfamilie?

Diese beiden Module dienen grundsätzlich unterschiedlichen Anzeigekonfigurationen:

• A20B-2900-0155: 9 ZollMonochromCRT, für die Serie 16/18/21 Modell B/C
• A20B-2902-0270: 14 ZollFarbeCRT, für die Serie 16/18 Modell B

Die Auswahl hängt von der Größe und dem Typ des auf der Maschine installierten physischen Monitors ab.

F2: Kann der A20B-2900-0155 einen LCD-Monitor als direkten Ersatz für den 9-Zoll-CRT betreiben?

Nr. Der A20B-2900-0155 erzeugt Signale, die mit den CRT-Abweichungs- und Synchronisierungsanforderungen kompatibel sind. Er erzeugt keine Standard-VGA- oder digitalen LCD-Signale.Der Ersatz der CRT durch eine LCD erfordert entweder einen CRT-zu-LCD-Videokonverter oder eine vollständige Nachrüstung der AnzeigenschnittstelleDie A20B-2900-0155 selbst muss vorhanden und funktionsfähig sein, um einen CRT-Monitor zu betreiben; sie ist nicht mit einem direkten LCD-Anschluss kompatibel.

F3: Was ist "Option 1A" und wie unterscheidet sie sich von "Option 1"?

"Option 1A" bezeichnet die spezifische Konfiguration der Option 1-Platte, die das Modul A20B-2900-0155 akzeptiert.Das Suffix "A" unterscheidet diese von anderen Option-1-Boardvarianten, die verschiedene Anzeigemodule akzeptieren (z. B. Option 1B für Farbbildschirme oder Module unterschiedlicher Größe).Bei der Bestellung des A20B-2900-0155 bestätigen Sie, dass die Option 1 des CNC-Boards der Bezeichnung "1A" entspricht.

F4: Erfordert der A20B-2900-0155-Austausch Änderungen der CNC-Parameter?

Nein. Das CRT-Steuermodul ist eine Hardwarekomponente für die Anzeige und enthält keine CNC-Parameter.Das Display sollte sofort wieder normal funktionieren.. Wenn das Display eine falsche Zeichengröße oder Synchronisierungsprobleme aufweist, sollten die mit dem Display verbundenen Parameter der CNC (falls vorhanden für die spezifische Systemkonfiguration) überprüft werden,aber für einen gleichwertigen Modulersatz ist normalerweise kein Parameterwiedergabe erforderlich.

F5: Wie verhält sich die Verfügbarkeit des A20B-2900-0155 gegenüber der älteren A02B-0130-H040, die er ersetzt?

Die A20B-2900-0155 wurde speziell entwickelt, um die Lebensdauer von Systemen zu verlängern, die zuvor auf die A02B-0130-H040-Platine beschränkt waren.Da die A02B-0130-H040 aufgrund ihres Alters immer schwieriger zu finden ist,, bietet der A20B-2900-0155 eine aktuelle Produktion oder eine weit verbreitete Alternative, die die gleiche Funktion auf der gleichen Hardware erfüllt.Die Beschaffung von A20B-2900-0155 ist in der Regel einfacher als die Suche nach einem zuverlässigen A02B-0130-H040.
