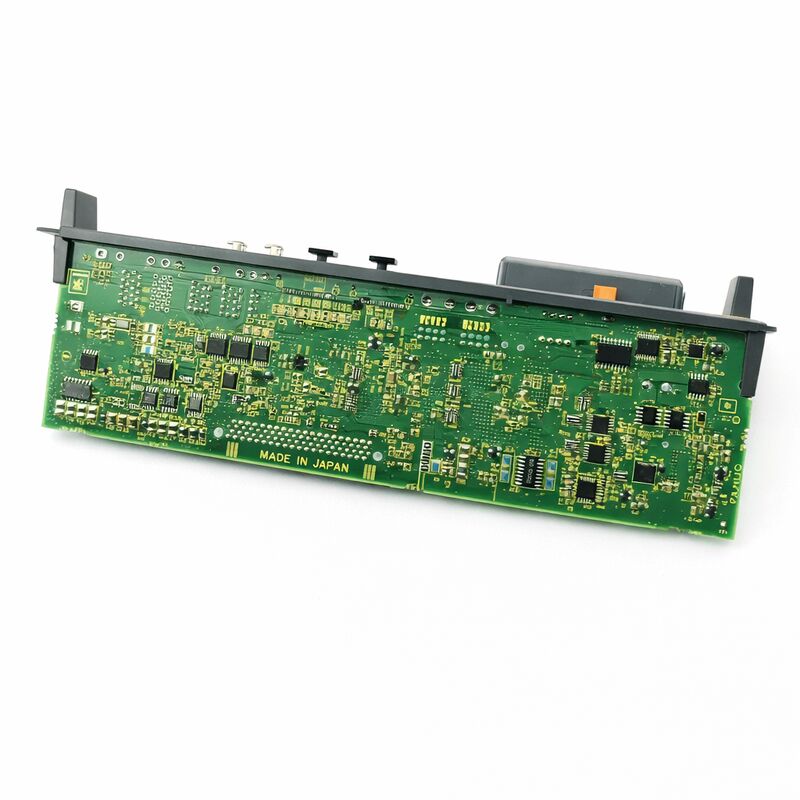

GEBRUCHTE FANUC PLC-Steuerung A20B2102-0050 A20B-2102-0050 A20B21020050

FANUC A20B-2102-0050 | E-Stop PCB — Not-Halt-Steuerplatine für Roboter, Ursprung Japan

Teilenummer: A20B-2102-0050

Hersteller: FANUC Corporation (Japan)

Produkttyp: E-Stop PCB (Not-Halt-Steuerplatine)

Platinenserie: A20B-2102

Anwendung: FANUC Robotersteuerung

Übersicht

Die A20B-2102-0050 ist eine Not-Halt-Leiterplatte für FANUC Robotersteuerungssysteme.

Sie ist die Platine, die für die Verwaltung der Not-Halt-Funktion auf Hardware-Ebene zuständig ist — der Schaltung, die den Roboter bei Aktivierung eines Not-Halt-Signals sicher und kontrolliert zum Stillstand bringt.

In FANUC Robotersteuerungen befindet sich diese Platine an der Schnittstelle zwischen Sicherheitslogik und Servoantriebssteuerung. Sie ist keine Peripheriefunktion. Sie ist eine Kernkomponente der Sicherheit.

Ein Not-Halt ist nicht einfach nur das Abschalten der Stromversorgung der Antriebe.

Ein harter Stromausfall bei einem sich schnell bewegenden Roboter kann mechanische Komponenten beschädigen, den Roboter in eine unsichere Position bringen und den Roboter nicht innerhalb der erforderlichen Zeit oder Distanz stoppen.

Die E-Stop-Leiterplatte verwaltet eine kontrollierte Verzögerungssequenz — sie weist die Servoantriebe an, einen schnellen, aber kontrollierten Stopp auszuführen, bevor die Antriebsleistung abgeschaltet wird.

Dieser Unterschied zwischen einem sicheren Stopp und einem harten Abschalten definiert, was diese Platine leistet.

Die A20B-2102-0050 wird in FANUC Robotersteuerungen verwendet und ist Teil der Platinenserie A20B-2102. Wenn diese Platine einen Fehler aufweist, ist die Not-Halt-Funktion beeinträchtigt.

Die Robotersteuerung wird bei Fehlern in der Sicherheitschaltung einen Alarm ausgeben.

Der Roboter kann ohne korrekt funktionierende Platine nicht sicher betrieben werden.

Wichtige Spezifikationen

Not-Halt — Was die Platine tatsächlich tut

Die E-Stop-Leiterplatte überwacht die Not-Halt-Eingangskanäle aller angeschlossenen Sicherheitsvorrichtungen: Not-Halt-Taster, Sicherheitsschutztüren, Zaunüberwachungen, Not-Halt am Teach-Pendant und alle anderen Sicherheitseingänge, die in die Roboterzelle verdrahtet sind. Wenn einer dieser Auslöser aktiviert wird, leitet die Platine die Stoppsequenz ein.

Die Sequenz ist wichtig.

Die Servoachsen des Roboters werden angewiesen, zu verzögern — sie schalten nicht einfach die Leistung ab.

Die implementierte Stopp-Kategorie hängt von der Konfiguration des Roboters und dem Design des Sicherheitssystems ab, aber in allen Fällen ist die E-Stop-Leiterplatte die Hardware, die diesen Prozess verwaltet.

Sie stellt sicher, dass die Servoantriebsschaltungen den Stoppbefehl erhalten und bestätigt die Ausführung, bevor die Antriebsleistung abgeschaltet wird.

Die Fehlererkennung ist kontinuierlich. Die Platine überwacht ihre eigenen Schaltungen und die Sicherheitseingangskanäle während des normalen Betriebs.

Ein defektes Sicherheitskabel, ein Kontaktfehler in einem Not-Halt-Taster oder ein Ausfall in der Überwachungsrelais-Kette wird erkannt und als Sicherheitsalarm gemeldet.

Die Robotersteuerung erlaubt keine Bewegung, wenn Sicherheitsfehler aktiv sind.

Diese Überwachungsfunktion ist ebenso wichtig wie die Stoppfunktion selbst — sie verhindert, dass das Sicherheitssystem unbemerkt ausfällt.

Sicherheitskreisschaltung in FANUC Robotersystemen

FANUC Robotersteuerungen verwenden eine zweikanalige Sicherheitskreisschaltung. Sicherheitseingänge werden über redundante Signalpfade gelesen.

Die E-Stop-Leiterplatte verarbeitet beide Kanäle und erlaubt nur dann eine Bewegung, wenn beide Kanäle den sicheren Zustand bestätigen. Ein Ein-Kanal-Fehler — einer der beiden Pfade liest anders als der andere — wird sofort erkannt und gemeldet.

Dieser zweikanalige Ansatz ist eine grundlegende Anforderung industrieller Sicherheitsstandards.

Ein Sicherheitssystem, das auf einem einzigen Erkennungspunkt basiert, kann die Erkennung seines eigenen Ausfalls nicht garantieren.

Die redundante Architektur bedeutet, dass selbst wenn ein Signalpfad einen Fehler aufweist, das Sicherheitssystem diesen erkennt, anstatt einen falschen Zustand unbemerkt an die Servoantriebe weiterzugeben.

Die A20B-2102-0050 implementiert diese Architektur in Hardware. Ihre korrekte Funktion ist das Fundament des Sicherheitssystems des Roboters.

Fehleridentifizierung — E-Stop-Leiterplatte vs. Verdrahtungsfehler

Wenn ein Not-Halt-Alarm auf der Robotersteuerung angezeigt wird, ist der Fehler nicht unbedingt die E-Stop-Leiterplatte selbst.

Sicherheitskreisalarme entstehen häufiger durch Verdrahtungsfehler, defekte Sicherheitskontakte, abgenutzte Relaiskontakte oder gebrochene Kabelverbindungen als durch eine defekte Leiterplatte.

Die Platine sollte der letzte Verdächtige sein, der untersucht wird, nicht der erste.

Beginnen Sie mit der Sicherheitsverdrahtung: Überprüfen Sie alle Not-Halt-Tasterkontakte auf Durchgang, überprüfen Sie die Spulen und Kontakte der Zaunüberwachungsrelais, überprüfen Sie das Teach-Pendant-Kabel und den Stecker und verifizieren Sie alle Anschlussklemmen im Sicherheitskreis.

Wenn die Verdrahtung als gut befunden wird und der Sicherheitsalarm weiterhin besteht, wird die Platine zum Fehlerkandidaten.

Eine Platine, die ersetzt wird, ohne einen zugrunde liegenden Verdrahtungsfehler zu beheben, wird aus demselben Grund erneut einen Alarm auslösen.

Diagnostizieren Sie die Ursache, bevor Sie die Hardware austauschen.

FAQ

F1: Der Roboter zeigt einen Alarm in der Sicherheitskette an. Die Not-Halt-Taster und die Sicherheitsschutztür sind funktionsfähig. Was sollte als nächstes überprüft werden?

Überprüfen Sie die Relaiskontakte der Sicherheitsüberwachungsrelais im Steuerungsgehäuse — diese Kontakte verschleißen mit der Zykluszahl und können intermittierende Fehler entwickeln, die als Alarme in der Sicherheitskette erscheinen.

Überprüfen Sie auch den Not-Halt-Taster des Teach-Pendants und die Durchgängigkeit seines Kabels.

Wenn alle Feldgeräte in Ordnung sind, inspizieren Sie den Sicherheitseingangsstecker der A20B-2102-0050 auf Korrosion oder beschädigte Pins.

F2: Nach dem Austausch der A20B-2102-0050 schaltet sich der Roboter ein, aber der Not-Halt-Alarm bleibt bestehen. Was ist die Ursache?

Ein anhaltender Alarm nach dem Austausch der Platine deutet fast immer darauf hin, dass der ursprüngliche Fehler in der Verdrahtung oder einem angeschlossenen Sicherheitsgerät lag und nicht in der Platine.

Die neue Platine liest denselben Fehler wie die ursprüngliche.

Testen Sie methodisch jeden Sicherheitseingangskanal — verwenden Sie gegebenenfalls den Diagnosebildschirm der Sicherheitskette der Steuerung, um zu sehen, welcher spezifische Kanal den Fehler aufweist.

F3: Kann die A20B-2102-0050 repariert werden, wenn sie einen spezifischen Fehler aufweist, anstatt sie zu ersetzen?

Eine Reparatur auf Komponentenebene ist für bekannte Fehlerarten möglich: defekte Relaiskontakte, beschädigte Schutzdioden und abgenutzte Platinensteckverbinder sind alle von erfahrenen Technikern reparierbar.

Platinen mit Fehlerarten, die proprietäre ICs zur Sicherheitsüberwachung betreffen, sind möglicherweise nicht reparierbar, wenn diese Komponenten nicht beschafft werden können.

Eine Reparaturquelle mit spezifischer Erfahrung mit FANUC Roboter-Sicherheitsplatinen ist erforderlich.

F4: Der Roboter wurde von einer externen Kollision getroffen. Nach dem Vorfall sind Not-Halt-Alarme anhaltend. Ist die Leiterplatte wahrscheinlich beschädigt?

Eine mechanische Einwirkung auf den Roboter kann durch Vibrationen und Stöße zu lockeren Steckverbindungen im Gehäuse führen, was Alarme in der Sicherheitskette verursacht.

Bevor Sie die Platine austauschen, stecken Sie alle Steckverbinder im Pfad der Sicherheitskette und in der Rückwandplatine des Gehäuses neu ein.

Ein tatsächlicher Ausfall der E-Stop-Leiterplatte durch einen Kollisionsschlag ist möglich, aber weniger häufig als eine Steckverbindung, die durch den Stoß gelöst wurde.

F5: Der Roboter stammt aus einer älteren Produktionsperiode. Ist die A20B-2102-0050 noch verfügbar?

Diese Platine bleibt als neues, generalüberholtes und repariertes Bauteil über spezialisierte FANUC-Teilelieferanten aktiv im Angebot.

Ältere FANUC Robotersteuerungen dieser Familie haben weltweit eine große installierte Basis, und die Lieferkette für ihre Schlüsselkomponenten spiegelt diese Nachfrage wider.

Bestätigen Sie die genaue Teilenummer vom Etikett auf der installierten Platine, bevor Sie bestellen.
