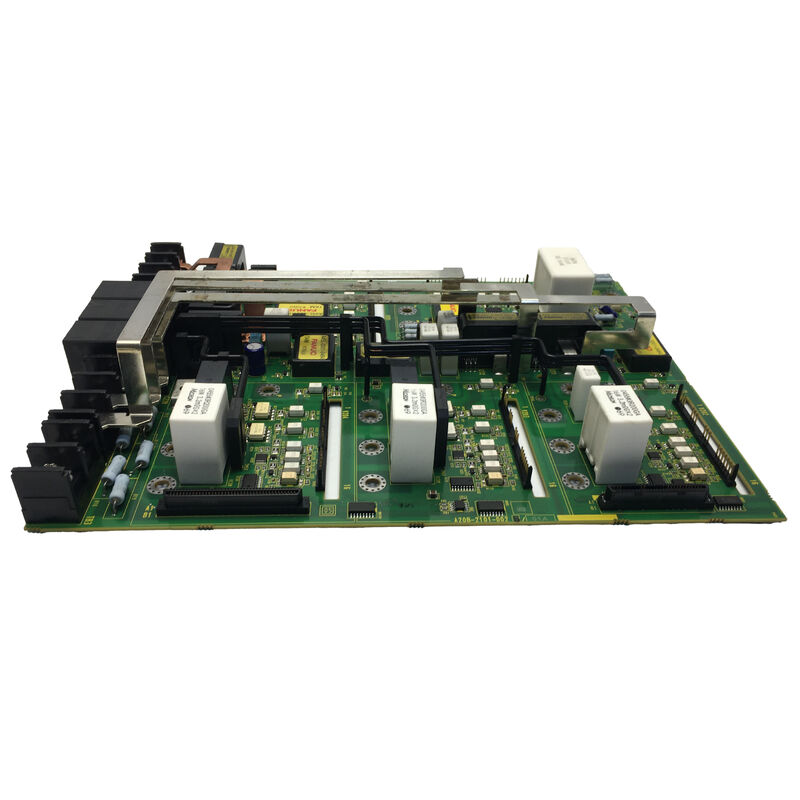

FANU PC-Platine A20B-2101-0922 A20B21010922 A2OB-21O1-O922

A20B-2101-0922 | Servoantriebsplatine der Serie FANUC A20B-2101 – CNC-/Roboter-Servoverstärker-Ersatzplatine

A20B-2101-Serie – Servoantriebselektronik

Die A20B-2101-Serie umfasst die Servo- und Spindelantriebsplatinen von FANUC – die Steuer- und Leistungsplatinen, die den elektronischen Kern der Servoverstärker- und Spindelantriebsmodule von FANUC bilden. Diese Serie deckt eine Reihe von Platinentypen ab, die unterschiedliche Antriebsleistungen, Stromkapazitäten und Schnittstellengenerationen für die CNC- und Roboterproduktfamilien von FANUC abdecken.

Die Platinen dieser Serie übertragen die Gate-Antriebssignale, Stromerfassungsschaltungen, Schutzlogik und Kommunikationsschnittstellen, die Positions- und Geschwindigkeitsbefehle von der CNC in präzise Motorsteuerungsausgänge umwandeln. Wenn bei einem Servoantriebsmodul ein interner Fehler auftritt, dienen die darin enthaltenen Leiterplatten als Ersatzpfad. Durch den Einbau einer Original-FANUC-Karte erhält der Antrieb wieder seine spezifizierte Leistung.

Wichtige Produktinformationen

Leiterplatten in Servoverstärkern – Die Steuerschicht

Ein FANUC-Servoverstärkermodul enthält geschichtete Leiterplatten, von denen jede eine bestimmte Funktionsebene abdeckt:

Leistungsplatine:Verwaltet das Hochspannungs- und Hochstromschalten für die Ausgangsstufe des Antriebs – Gate-Ansteuersignale für die IGBT-Schaltgeräte, DC-Bus-Überwachung und Regenerationssteuerung.

Steuerplatine:Verarbeitet die Servobefehle der CNC (über FSSB, Typ A- oder Typ B-Schnittstelle), führt den Stromregelkreis mit Aktualisierungsraten im Mikrosekundenbereich aus, verarbeitet die Motorrückmeldung vom Encoder und führt die Servoschutzlogik aus.

Verdrahtungsplatine:Stellt die physische Anschlussschnittstelle zwischen externen Kabeln und dem internen PCB-Stack bereit.

Der A20B-2101-0922 erfüllt eine dieser Rollen innerhalb des entsprechenden FANUC-Servo- oder Spindelverstärkermoduls. Durch den Austausch wird die elektronische Funktion des Antriebs auf Platinenebene wiederhergestellt, wodurch die Kosten für den Austausch des gesamten Verstärkermoduls entfallen.

Fehler des Servoantriebs, die zum Austausch der Platine führen

Nicht alle Servoantriebsfehler erfordern einen vollständigen Austausch des Verstärkermoduls. Einige Alarmcodes und Fehlermuster weisen eher auf einen Fehler auf Platinenebene als auf einen Fehler eines Stromversorgungsgeräts hin:

• Dauerhafte Alarmcodes, die nicht mit Motor- oder externen Verdrahtungsfehlern übereinstimmen
• Motor und Verkabelung korrekt, aber der Antrieb weigert sich, Bereitschaftsalarme zu löschen
• Verlust bestimmter Funktionen (Encoder-Feedback-Kommunikation, Kommunikationsschnittstelle, Stromregelung), während andere Antriebsabschnitte weiterhin funktionsfähig bleiben
• Antriebsverhalten, das sich nach einem Spannungsübergang auf der Versorgungsseite ohne offensichtlichen physischen Schaden geändert hat

In diesen Fällen ist ein gezielter Platinentausch die richtige Reparaturstrategie. Die Ersatzplatine A20B-2101-0922 stellt die ausgefallene Funktion wieder her, ohne die mechanische Hardware und die Leistungshardware des gesamten Moduls auszutauschen.

Anwendungsszenarien

Interner Fehler des Servomoduls:Der Servoverstärker einer CNC-Maschine löst einen internen Alarm aus, der nicht mit Encoderkabel-, Motor- oder Verdrahtungsfehlern übereinstimmt. Die Diagnose auf Platinenebene identifiziert A20B-2101-0922 als fehlerhafte Komponente. Durch den Austausch der Platine wird der normale Achsenbetrieb wiederhergestellt.

Reparatur des Roboter-Servoantriebs:Der Servoantrieb einer FANUC-Robotersteuerung weist einen zeitweiligen Fehler an einem Robotergelenk auf. Der Austausch von A20B-2101-0922 behebt das intermittierende Verhalten und bringt den Roboter wieder in den zuverlässigen Produktionsbetrieb.

Ersatzteil für die Antriebsplatine:Eine Produktionsanlage verfügt über einen Satz Platinen der Serie A20B-2101 als Werkstattersatzteile für eine schnelle Reparatur von Servomodulen, wodurch die Durchlaufzeit für Antriebsreparaturen von Tagen auf Stunden verkürzt wird.

FAQ

F1: Wie kann ich feststellen, welche Platine im Verstärkermodul ausgefallen ist?

Isolieren Sie den Fehler, indem Sie den spezifischen Alarmcode von der CNC- oder Antriebsanzeige ablesen. FANUC-Antriebsalarmcodes (SV-Alarme und SP-Alarme) sind im Beschreibungshandbuch für den Servoverstärker dokumentiert. Einige Alarme beziehen sich speziell auf die Steuerplatine, andere auf die Leistungsplatine. Auch thermische Schäden, Brandflecken oder Komponentenverfärbungen auf einer Platine im Vergleich zu einer anderen bestimmen die Diagnose. Wenn die LED-Anzeige des Laufwerks funktioniert, hilft das Alarmmuster dabei, den Fehler auf eine bestimmte Platine im Stapel einzugrenzen.

F2: Enthält der A20B-2101-0922 motorspezifische Kalibrierungsdaten?

Einige FANUC-Servoverstärker-Steuerplatinen speichern Motoridentifikationsdaten oder Verstärkungskalibrierung im nichtflüchtigen Speicher auf der Platine. Wenn die ausgetauschte Platine motorspezifische Daten trägt, müssen diese nach dem Einbau der Ersatzplatine neu eingegeben oder aus dem Backup heruntergeladen werden. Überprüfen Sie vor dem Einbau die Wartungsdokumentation des jeweiligen Servoverstärkermodells, um sicherzustellen, dass der A20B-2101-0922 über gespeicherte Motordaten verfügt.

F3: Wird der A20B-2101-0922 in CNC-Bearbeitungssystemen, Robotersteuerungen oder beidem verwendet?

Die A20B-2101-Serie wird sowohl in CNC- als auch in Roboterproduktlinien eingesetzt, da die Servoantriebsarchitektur von FANUC von allen Plattformen gemeinsam genutzt wird. Der spezifische Einsatz von A20B-2101-0922 hängt vom System ab, in dem es installiert ist. Die Position der Platine in der Ersatzteilliste des Zielsystems gibt Aufschluss darüber, ob es sich um einen CNC-Achsantrieb, einen Spindelantrieb oder einen Robotergelenkverstärker handelt.

F4: Kann der A20B-2101-0922 zur Reparatur eingeschickt statt ausgetauscht werden?

Die Reparatur von FANUC-Servoantriebsplatinen auf Platinenebene wird von FANUC-zertifizierten Servicezentren und spezialisierten CNC-Elektronikreparaturunternehmen angeboten. Eine Reparatur ist eine kostengünstige Option, wenn es sich bei dem Fehler um einen Ausfall einer einzelnen Komponente handelt (ausgefallener IGBT-Gate-Treiber-IC, beschädigter Kondensator, durchgebrannte Schutzsicherung), der auf Komponentenebene identifiziert und behoben werden kann. Platinen mit weit verbreiteten Schäden durch elektrische Überlastung sind in der Regel besser auszutauschen als zu reparieren.

F5: Welche ESD-Vorsichtsmaßnahmen gelten für den A20B-2101-0922?

Der A20B-2101-0922 enthält CMOS-Logik-ICs und Treiberhalbleiter, die anfällig für elektrostatische Entladungen sind. Nur mit einem Erdungsarmband handhaben, das an eine geerdete Oberfläche angeschlossen ist. In einer antistatischen Verpackung lagern und transportieren. Entladen Sie sich beim Zugriff auf das Servoverstärkermodul zur Erde, bevor Sie eine Leiterplatte berühren. Der Antrieb muss vollständig ausgeschaltet und die DC-Bus-Kondensatoren vollständig entladen sein, bevor auf die interne Platine zugegriffen werden kann. Verwenden Sie ein DC-Voltmeter, um sicherzustellen, dass die DC-Bus-Spannung unter 50 V liegt, bevor Sie das Verstärkergehäuse öffnen.
