1PC Verwendet FANUC A20B-2101-0681 A20B21010681 A2OB-21O1-O681

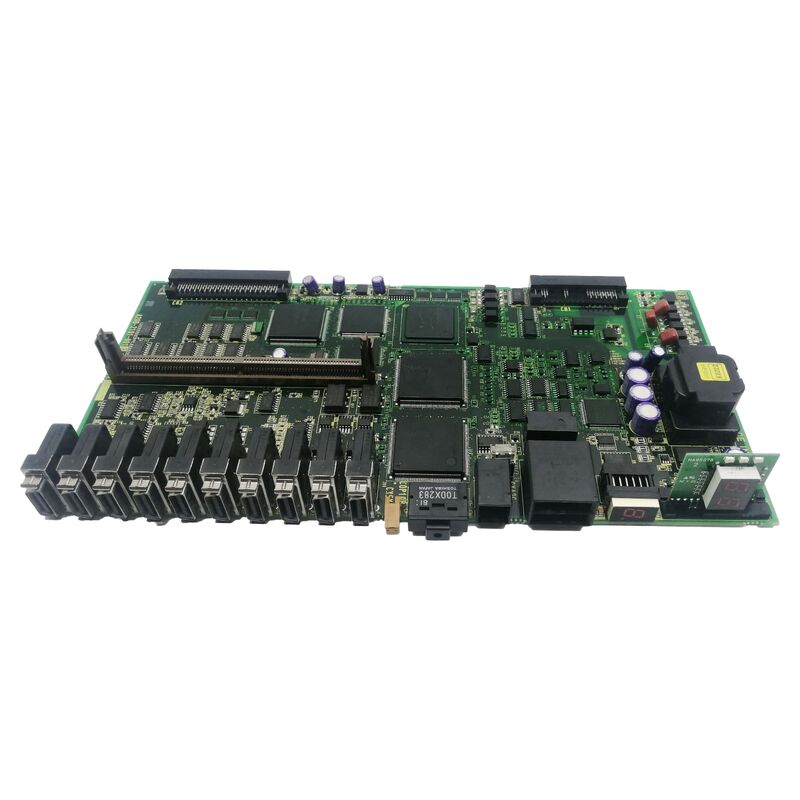

A20B-2101-0681 | Netzteilplatine der Serie FANUC A20B-2101 – CNC-Antriebssystem / Industrieautomation / Japanische Originalplatine

Netzteilplatinen der Serie A20B-2101

Die A20B-2101-Serie umfasst ein breites Spektrum an Antriebs- und Leistungsplatinen für FANUC CNC- und Automatisierungssysteme. Innerhalb dieser Serie erfüllen als „Stromversorgungsplatinen“ klassifizierte Platinen die entscheidende Funktion, geregelte, stabile Versorgungsspannungen für die elektronischen Schaltkreise in Antriebsmodulen und CNC-Hardwarebaugruppen bereitzustellen.

Die Netzteilplatinen der Serie A20B-2101 umfassen mehrere bekannte funktionale Anwendungen:

Alpha-i PSM Netzteilplatinen:Die A20B-2101-0390-Familie (einschließlich /08A und andere Revisionen) wird als „POWER SUPPLY BOARD W/NOISE FILTER“ für die Hochleistungsserie Alpha-i PSM (Power Supply Module) bestätigt und bietet die 7-Segment-LED-Statusanzeige und den integrierten Rauschfilter für PSM-Einheiten. Diese gut dokumentierte Platine derselben Serie bildet den Kontext für andere A20B-2101-Netzteilplatinen.

Interne Stromversorgungsplatinen des Antriebsmoduls:Andere A20B-2101-Leistungsplatinen versorgen die internen 5-V-, 15-V- und 24-V-Logikversorgungsschienen in Servo- und Spindelverstärkermodulen und wandeln die verfügbare DC-Bus- oder Steuerversorgungsspannung in genau die Spannungen um, die von den Logik- und Schnittstellenschaltkreisen des Moduls benötigt werden.

Platinen der Beta-i- und αis-Serie:Netzteilplatinen für kompakte Beta-i SVM1-Antriebe und Module der αis-Serie erscheinen ebenfalls in der Nummerierung A20B-2101 und unterstützen die Stromverteilungsanforderungen des gesamten Antriebssystems.

Wichtige Produktinformationen

Stabilität der Stromversorgung – Warum sie für das Antriebssystem wichtig ist

In einem CNC-Antriebsschrank von FANUC wirken sich die Qualität und Stabilität der internen Versorgungsspannungen direkt auf die Systemzuverlässigkeit aus:

Stabilität der Logikversorgung:Die Steuerelektronik des Servoverstärkers – Mikroprozessoren, Gate-Treiber, Encoder-Schnittstellen – erfordert stabile 5-V- und 3,3-V-Versorgungen innerhalb enger Toleranzen. Spannungsschwankungen oder Spannungsspitzen auf diesen Schienen verursachen Logikfehler, intermittierende Alarme oder fehlerhaftes Servoverhalten.

Torantriebsversorgung:Die IGBT-Gate-Treiberschaltungen benötigen eine bipolare Versorgung (typischerweise +15 V/-15 V oder +15 V), um den IGBT vollständig ein- und auszuschalten. Eine unzureichende Gate-Antriebsversorgung führt dazu, dass der IGBT in teilweiser Sättigung arbeitet, was die Wärmeableitung erhöht und schließlich zum Ausfall des IGBT führt.

Trennung der Steuerspannung:Interne Stromversorgungsplatinen sorgen häufig für eine Isolierung zwischen der Hochspannungs-Busseite und der Niederspannungs-Logikseite des Antriebs. Diese Isolierung schützt die Steuerelektronik vor transienten Spannungsspitzen auf der Busseite und sorgt für eine sichere galvanische Barriere.

Wenn die Netzteilplatine A20B-2101-0681 ausfällt, werden die internen Stromschienen des Laufwerksmoduls unterbrochen. Dies führt normalerweise dazu, dass das Laufwerk seinen Einschalt-Selbsttest nicht besteht oder Netzteil-Alarmcodes generiert.

Anwendungsszenarien

Fehler in der Stromversorgung des Antriebsmoduls:Ein FANUC-Antriebsmodul scheitert an der Einschaltsequenz. LED-Anzeigen bestätigen, dass keine interne Logikspannung vorhanden ist. Der AC-Eingang und der DC-Bus des Antriebssystems wurden als korrekt bestätigt. Als Fehler wird die Netzteilplatine A20B-2101-0681 identifiziert – die interne DC-DC-Umwandlung ist fehlgeschlagen. Durch den Austausch werden die Logikversorgung und der normale Betrieb des Moduls wiederhergestellt.

Untersuchung intermittierender Antriebsalarme:Eine CNC-Achse erzeugt zufällige Alarme, die nicht mit Bewegungsereignissen oder externer Verkabelung in Zusammenhang gebracht werden können. Tests zeigen, dass der Alarm damit zusammenhängt, dass die Leistungsabgabe des A20B-2101-0681 unter thermischer Belastung in kurze Übergangszustände eintritt. Der Austausch behebt den intermittierenden Fehler.

FAQ

F1: Wie erkenne ich, dass A20B-2101-0681 die fehlerhafte Komponente ist, wenn ein Antriebsmodul keine interne Stromversorgung hat?

Vergewissern Sie sich zunächst, dass die externen Versorgungen des Moduls korrekt sind – überprüfen Sie die AC-Netzeingangsspannung und den DC-Bus-Pegel vom PSM. Wenn externe Versorgungen bestätigt werden und das Modul immer noch keine Logikspannung anzeigt, ist die interne Stromversorgungsplatine der wahrscheinlichste Fehler. Innerhalb des Moduls wird der A20B-2101-0681 durch Lesen seines Teilenummernschilds identifiziert. Vergleichen Sie mit der Ersatzteilliste des Antriebsmoduls, um sicherzustellen, dass es sich um die Stromversorgungsplatine für das jeweilige Modul handelt.

F2: Was ist der Unterschied zwischen einer „Stromversorgungsplatine“ und einer „Leistungsplatine“ in der FANUC-Antriebsterminologie?

In der Antriebsmodulsprache von FANUC: aLeistungsplatine(oder Verdrahtungsplatine) trägt den Hochstrom-Motorausgang und die DC-Bus-Anschlüsse – es arbeitet mit voller Busspannung und Motorströmen. ANetzteilplatinewandelt Spannungen in die von der Steuerelektronik benötigten niedrigeren Pegel um – er arbeitet mit logischen Spannungspegeln als Ausgang, obwohl sein Eingang möglicherweise vom DC-Bus stammt. Bei der A20B-2101-0681 handelt es sich um die Stromversorgungsplatine (interner Niederspannungs-Versorgungswandler), nicht um die Hochstrom-Stromversorgungsplatine.

F3: Wird der A20B-2101-0681 in Servoverstärkermodulen, Spindelmodulen oder PSM-Modulen verwendet?

Die A20B-2101-Serie umfasst alle drei Antriebstypen – Servoverstärker, Spindelverstärker und Stromversorgungsmodule (PSMs). Der spezifische Hostmodultyp des A20B-2101-0681 wird anhand des Teilenummernetiketts im Inneren des installierten Moduls bestätigt. Querverweis mit der Ersatzteilliste des Hostmoduls im FANUC-Wartungshandbuch.

F4: Hat der Austausch von A20B-2101-0681 Auswirkungen auf gespeicherte Antriebs- oder CNC-Parameter?

Nein. Interne Netzteilplatinen speichern keine Systemparameter. Der Austausch des A20B-2101-0681 hat keine Auswirkungen auf die Servo- oder Spindelparametereinstellungen der CNC. Nach dem Einsetzen des Austauschs und der Wiederherstellung der Stromversorgung startet die Steuerelektronik des Antriebsmoduls mit den vorhandenen CNC-Parametern, die im Hauptspeicher der CNC gespeichert sind, neu.

F5: Gibt es Revisionsvarianten von A20B-2101-0681?

Viele Platinen der A20B-2101-Serie tragen Revisionssuffixe wie /01A, /02B, die auf Hardware-Update-Iterationen hinweisen. Wenn auf dem Etikett der installierten Platine eine bestimmte Revision angegeben ist (z. B. A20B-2101-0681/01A), beachten Sie dies bei der Beschaffung des Ersatzes. Spätere Revisionen sind im Allgemeinen abwärtskompatibel mit früheren Versionen im selben Steckplatz. Wenn in den Wartungshinweisen des Antriebsmoduls keine bestimmte Revision als obligatorisch dokumentiert ist, ist die neueste verfügbare Revision die geeignete Ersatzwahl.
