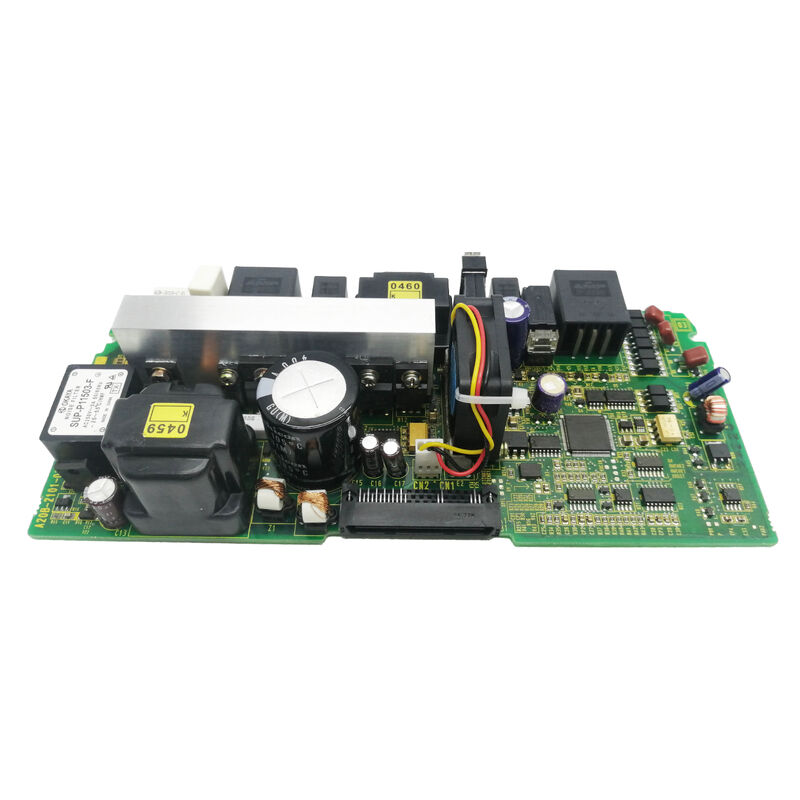

A20B-2101-0390 | Netzteilplatine der FANUC Alpha I-Serie – 7-Segment-LED / On-Board-Rauschfilter / PSM-Platine mit gedruckter Schaltung

Alpha I-Stromversorgungsmodul – Die Energiebasis des Antriebssystems

Die A20B-2101-0390 ist die gedruckte Stromversorgungsplatine für das Antriebssystem der Alpha I-Serie von FANUC. In der Alpha I-Architektur von FANUC dient das Power Supply Module (PSM) als zentrale Stromumwandlungseinheit für das gesamte Antriebssystem – einschließlich der Servo- und Spindelverstärker, die über den gemeinsamen DC-Bus damit verbunden sind.

Die Leiterplatte A20B-2101-0390 ist die Steuer- und Überwachungsplatine im PSM und verwaltet Folgendes:

Korrektursteuerung:Das PSM wandelt eingehenden dreiphasigen Wechselstrom in eine geregelte DC-Busspannung um. Die Stromversorgungsplatine steuert diesen Gleichrichtungsprozess und überwacht den DC-Bus auf den korrekten Spannungspegel.

Umgang mit regenerativer Energie:Wenn Servo- oder Spindelachsen abbremsen, erzeugen sie regenerative Energie. Das PSM verwaltet diese Energie – indem es sie entweder in das Wechselstromnetz zurückführt (in regenerativen PSM-Konfigurationen) oder sie über einen regenerativen Widerstand abführt. Der A20B-2101-0390 steuert das regenerative Schalten.

Überwachung des Zwischenkreises:Die Netzteilplatine überwacht die DC-Busspannung in Echtzeit, erkennt Über- und Unterspannungsbedingungen und löst Schutzabschaltungen aus, bevor die Leistungselektronik beschädigt wird.

Statusanzeige:Die 7-Segment-LED-Anzeige des A20B-2101-0390 zeigt den Betriebsstatus und die Alarmcodes des PSM an und bietet so eine direkte visuelle Anzeige des Zustands des Stromversorgungsmoduls, ohne dass eine CNC-Verbindung für grundlegende Diagnosen erforderlich ist.

Wichtige Spezifikationen

Integrierter Geräuschfilter

Die Spezifikation „Rauschfilter an Bord“ identifiziert die integrierte EMI-Filterung (elektromagnetische Interferenz) im A20B-2101-0390. Schaltende Leistungselektronik erzeugt erhebliches hochfrequentes elektrisches Rauschen – sowohl leitungsgebundenes Rauschen, das in die Netzversorgung zurückgeleitet wird, als auch abgestrahltes Rauschen, das empfindliche Schaltkreise in der Nähe beeinträchtigt.

Der integrierte Rauschfilter bei A20B-2101-0390:

Leitungsgebundene EMI-Unterdrückung:Ferrit-Induktivitäten und -Kondensatoren auf der Stromversorgungsplatine dämpfen hochfrequente Schaltgeräusche, bevor sie die Netzleiter erreichen, und reduzieren so Störungen mit anderen Geräten an derselben Stromversorgung.

Einhaltung:Die integrierte Filterung ist Teil des FANUC-Antriebsdesigns für die CE-Kennzeichnung und andere EMV-Konformitätsanforderungen. Sie stellt sicher, dass das Antriebssystem die für Industriemaschinen festgelegten Grenzwerte für abgestrahlte und leitungsgebundene Emissionen einhält.

Anwendungsszenarien

Fehler auf der PSM-Stromversorgungsplatine:Ein FANUC Alpha I-Antriebssystem entwickelt Alarme auf PSM-Ebene – der DC-Bus kann nicht hergestellt werden oder das System schaltet beim Einschalten sofort ab. Nach Überprüfung der eingehenden Netzversorgung wird die Netzteilplatine A20B-2101-0390 als Fehler identifiziert. Durch den Austausch wird der Aufbau des DC-Busses und der normale Antriebsbetrieb wiederhergestellt.

Wartung des Alpha I-Antriebssystems:Das Antriebssystem Alpha I einer Produktionsanlage wird einer umfassenden planmäßigen Wartung unterzogen. Der A20B-2101-0390 wird im Rahmen der Erneuerung der PSM-Elektronik ersetzt, um einen weiterhin zuverlässigen Betrieb der Stromversorgung zu gewährleisten.

FAQ

F1: Welche Rolle spielt die PSM-Stromversorgungsplatine im Alpha I-Antriebssystem?

In der Alpha I-Architektur von FANUC ist das PSM die zentrale Stromumwandlungseinheit – es richtet dreiphasigen Wechselstrom aus dem Netz in den Gleichstrombus um, den alle angeschlossenen Servo- und Spindelverstärker nutzen. Die A20B-2101-0390 ist die Steuerplatine im PSM und verwaltet Gleichrichtung, DC-Bus-Überwachung, regenerative Energieverarbeitung und Schutzabschaltungen. Ohne ein funktionsfähiges PSM kann kein Servo- oder Spindelantrieb im System betrieben werden.

F2: Was bedeuten die 7-Segment-LED-Codes auf A20B-2101-0390?

Die 7-Segment-Anzeige zeigt zwei Arten von Informationen an: Statuscodes während des Normalbetriebs (bestätigt, dass das PSM aktiv und der DC-Bus bereit ist) und Alarmcodes während Fehlerbedingungen. Alarmcodes sind numerisch – jede Zahl entspricht einem bestimmten Fehlertyp, der im Wartungshandbuch des FANUC Alpha I-Servoverstärkers dokumentiert ist. Das Lesen des angezeigten Codes ist der Ausgangspunkt für jede PSM-Fehlerdiagnose.

F3: Welche Sicherheitsvorkehrungen sind vor dem Austausch von A20B-2101-0390 erforderlich?

Das PSM enthält große Filterkondensatoren, die Hochspannungs-Gleichstromenergie (typischerweise 300–600 V DC-Bus) speichern, nachdem die Netzstromversorgung unterbrochen wurde. Bevor Sie auf den Innenraum des PSM zugreifen: Schalten Sie die Netzversorgung aus und verriegeln Sie sie. Warten Sie dann die im Wartungshandbuch angegebene Entladezeit (normalerweise 5–10 Minuten). Stellen Sie mit einem kalibrierten Voltmeter sicher, dass die DC-Busspannung unter 30 V liegt, bevor Sie interne Platinen anfassen.

F4: Erfordert der Austausch von A20B-2101-0390 eine Neukonfiguration des Antriebssystems?

Die PSM-Stromversorgungsplatine enthält keinen vom Benutzer konfigurierbaren Parameterspeicher – alle Servo- und Spindelparameter befinden sich im Parameterspeicher der CNC. Nach dem Einbau des Ersatzes A20B-2101-0390 und der Wiederherstellung der Netzstromversorgung sollte das PSM den DC-Bus normal herstellen. Stellen Sie sicher, dass die 7-Segment-Anzeige den korrekten Bereitschaftsstatus anzeigt, bevor Sie die CNC aktivieren und die Servo- und Spindelantriebe testen.

F5: Was unterscheidet das Alpha I PSM (A20B-2101-0390) von früheren PSMs der Alpha-Serie?

Die Bezeichnung „Alpha I“ weist auf die i-Serie-Generation des Alpha-Antriebssystems von FANUC hin – eine Weiterentwicklung der früheren Alpha-Serie mit verbesserter Leistung, höherer Integration und aktualisierten Kommunikationsprotokollen. Das Alpha I PSM verwendet eine gedruckte Stromversorgungsplatine (A20B-2101-0390) mit integrierter Rauschfilterung und 7-Segment-LED-Diagnose – Funktionen, die die Designverbesserungen der Alpha I-Generation gegenüber früherer PSM-Hardware widerspiegeln.
