A20B-2101-0350 | FANUC Alpha iSP Spindelsteuerungsplatine – Spindelantrieb der Serie A06B-6141 / Typ A / 6141

A06B-6141 – Der Alpha iSP Spindelverstärker

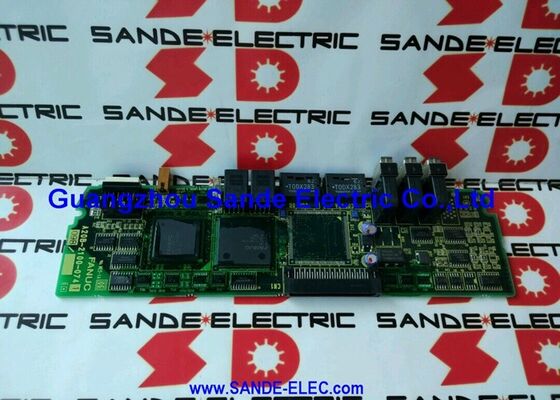

Die A20B-2101-0350 ist die Steuerplatine vom Typ A, die im Spindelverstärker der Serie FANUC A06B-6141 Alpha iSP (i Spindle) montiert ist. Der A06B-6141 ist der integrierte Spindelverstärker der Alpha i-Serie von FANUC, der die Funktionen Gleichrichter, regeneratives Bremsen und Spindelwechselrichter in einer kompakten Einheit vereint.

Die Steuerplatine (A20B-2101-0350) ist die Intelligenzschicht des Antriebs. Es führt Folgendes aus:

Spindelgeschwindigkeitssteuerung:Empfangen von Geschwindigkeitsbefehlen von der CNC über die serielle Spindelschnittstelle und Berechnen der erforderlichen Ausgangsfrequenz und -spannung des Wechselrichters, um die befohlene Spindelgeschwindigkeit zu erreichen.

Orientierungskontrolle:Verwaltung der Spindelausrichtungsfunktion – Stoppen der Spindel in einer präzisen Winkelposition für Werkzeugwechsel, Synchronisierung des starren Gewindebohrens und Konturierung der Cs-Achse.

Serielle Kommunikation:Verwaltung der Kommunikation zwischen der CNC und dem Spindelantrieb über das serielle Spindelprotokoll von FANUC – Übertragung von Statusdaten (Geschwindigkeit, Last, Fehler) zurück an die CNC und Empfang von Befehlen (Geschwindigkeitsreferenz, Modus, Freigabe).

Schutzfunktionen:Überwachung der Antriebstemperatur, des Überstroms, der Überspannung und der Integrität des Encoder-Feedbacks – Generierung der entsprechenden Alarmcodes auf dem Display des Antriebs, wenn ein Fehlerzustand erkannt wird.

Wichtige Spezifikationen

Connector-Funktionen

Der A20B-2101-0350 verfügt über mehrere definierte Anschlüsse, die mit dem Rest des Antriebssystems verbunden sind:

CXA2A / CXA2B:Serielle Spindelkommunikationsanschlüsse – Anschluss des Spindelantriebs an die serielle Spindelschnittstelle der CNC. Diese übertragen die bidirektionalen Befehls- und Rückmeldungsdaten zwischen CNC und Antrieb.

JA7A / JA7B:Feedback-Anschlüsse für den Spindelmotor-Positionsencoder – Empfangen der Motorgeschwindigkeits- und Positionsdaten vom am Spindelmotor montierten Encoder.

JYA2 / JYA3:Zusätzliche Feedback-Anschlüsse – typischerweise für Positionscoder- oder Ausrichtungssensorsignale, die bei der Spindelausrichtung und Cs-Achsenfunktionen verwendet werden.

JX4 / JY1:Schnittstellenanschlüsse für zusätzliche Signale – einschließlich Spindelverstärker-Bereitschaft, Alarmausgang oder Maschinen-E/A-Signale.

Anwendungsszenarien

A06B-6141 Spindelantriebsalarm – Fehler der Steuerplatine:Ein FANUC Alpha iSP-Spindelverstärker erzeugt einen Alarm auf Kontrollebene (kein Stromfehler). Der Spindelmotor und die Leistungsstufe sind funktionsfähig. Als Fehler wird die Steuerplatine A20B-2101-0350 identifiziert. Durch den Austausch wird die Funktion des Spindelantriebs wiederhergestellt.

Fehler bei der Spindelausrichtung:In einem CNC-Bearbeitungszentrum treten Spindelausrichtungsfehler auf – die Spindel stoppt nicht an der richtigen Position für den Werkzeugwechsel. Nach Überprüfung des Orientierungssensors und Encoders wird A20B-2101-0350 als Steuerungsfehler identifiziert.

FAQ

F1: Wie bestätige ich, dass A20B-2101-0350 die richtige Steuerplatine für meinen Spindelantrieb ist?

Ermitteln Sie die Modellnummer des Spindelverstärkers anhand des Typenschilds des Antriebs. Wenn dort A06B-6141 steht, ist A20B-2101-0350 die richtige Typ-A-Steuerplatine. Überprüfen Sie außerdem die Bezeichnung „Typ A“ auf dem Etikett der installierten Platine. Die „Serie 6141“ in der Produktbeschreibung stimmt direkt mit dem Spindelverstärker A06B-6141 überein.

F2: Was ist „Typ A“ im Zusammenhang mit der Spindelsteuerplatine A06B-6141?

FANUC-Spindelverstärker können unterschiedliche Steuerplatinenkonfigurationen verwenden – diese Varianten werden durch die Bezeichnungen Typ A und Typ B unterschieden. Typ A ist die Standard-Steuerplatinenkonfiguration für den A06B-6141. Der Einbau des falschen Typs (Typ B in eine Position vom Typ A) führt zu Kommunikationsfehlern oder Steuerungsfehlern. Bestätigen Sie vor der Bestellung immer den Typ anhand des Etiketts der installierten Platine.

F3: Welche Spindelalarme weisen konkret auf einen A20B-2101-0350-Fehler hin?

Fehler auf der Steuerplatine führen in der Regel zu Alarmen in der seriellen Kommunikationsgruppe der Spindel oder zu Fehlercodes auf Steuerungsebene, z. B. Alarm 9 (Fehler bei der seriellen Kommunikation), Alarm 24 (Fehler bei der Motorsteuerung) oder Alarm 73 (Fehler bei der Steuerkarte), die auf der LED des Antriebs angezeigt werden. Leistungsstufenalarme (Überstrom, Überspannung) deuten normalerweise eher auf die Leistungsplatine oder die IGBTs als auf die Steuerplatine hin.

F4: Erfordert der Austausch von A20B-2101-0350 eine erneute Eingabe der Spindelparameter?

Spindelparameter befinden sich im Spindelparameterspeicher der CNC – nicht auf der Steuerplatine des Antriebs. Nach dem Einbau des Ersatzes A20B-2101-0350 lädt die CNC die Spindelparameter während der Einschaltinitialisierungssequenz über die serielle Spindelschnittstelle erneut auf den Antrieb herunter. Überprüfen Sie den normalen Spindelbetrieb im gesamten Drehzahlbereich, bevor Sie mit der Produktion fortfahren.

F5: Welche ESD- und Sicherheitsvorkehrungen gelten beim Austausch von A20B-2101-0350?

Schalten Sie die CNC und den Spindelantrieb vollständig aus. Überprüfen Sie mit einem kalibrierten DC-Voltmeter, ob die DC-Bus-Kondensatoren des Antriebs vollständig entladen sind, bevor Sie das Antriebsgehäuse öffnen. Die DC-Bus-Spannung kann 600 V überschreiten und bleibt auch nach dem Abschalten der Netzstromversorgung bestehen. Behandeln Sie A20B-2101-0350 mit einem geerdeten antistatischen Armband auf einer ESD-sicheren Oberfläche.
