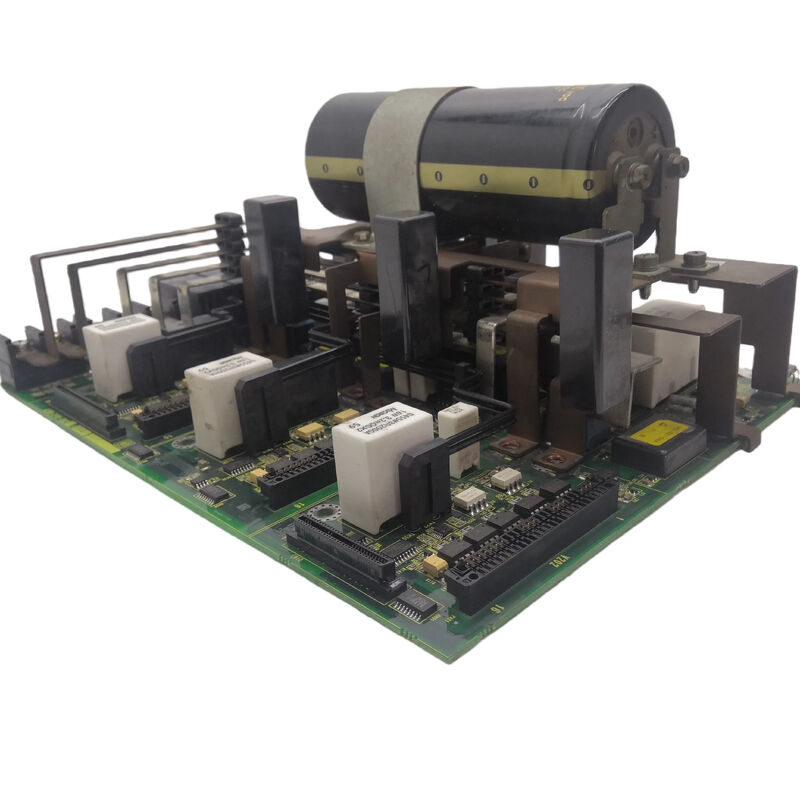

A20B-2101-0025 | FANUC Beta iSVSP3-40/40/40-15i Dreiachs-Leistungsplatine – A06B-6134-H303 / 3×40A Servo + 15 kW Spindel/Leistungsverkabelungskarte

Drei Servoachsen und eine Spindel – in einer Einheit

Der A20B-2101-0025 bedient die leistungsfähigste Variante innerhalb der FANUC A06B-6134 Beta SVSP-Serie: die Dreiachskonfiguration. Während die Doppelachse A06B-6134-H203 2-Achsen-Drehmaschinen und einfache Bearbeitungszentren abdeckt, fügt die A06B-6134-H303 (H303#A oder H303#C) einen dritten Servokanal hinzu – was Konfigurationen von 3-Achsen-Bearbeitungszentren innerhalb desselben integrierten Einheitenformats ermöglicht.

Die Bezeichnung SVSPM1-40/40/40-15i schlüsselt die Leistungsfähigkeit auf:

• 40/40/40:Drei Servoachsenkanäle mit jeweils 40 A Spitzenstrom
• 15i:Integrierter 15-kW-Spindelverstärker
• SVSPM1:Einzelnes integriertes Modul (im Gegensatz zu separatem PSM + SVM + SPM)

Im Vergleich zum zweiachsigen A20B-2101-0022 bietet der dreiachsige A20B-2101-0025 den zusätzlichen 40-A-Servokanal, der für eine dritte Servomotorachse erforderlich ist – und ermöglicht so ein kompaktes 3-Achsen-CNC-Vertikalbearbeitungszentrum in einer integrierten Antriebseinheit.

Wichtige Produktinformationen

iSVSP3 vs. iSVSP2 – Warum die dritte Achse die Leistungsplatine verändert

Die Doppelachseneinheit (A20B-2101-0022 für H203) und die Dreiachseneinheit (A20B-2101-0025 für H303) verwenden unterschiedliche Leistungsplatinen, da die physische Hardware mit der Achsenanzahl skaliert:

• Drei Servo-Ausgangsstufen erfordern mehr Leiterplattenfläche für Ausgangsleiter, Anschlüsse und Stromsensoren
• Die DC-Bus-Belastung von drei Servoachsen plus Spindel ist höher als von zwei Achsen plus Spindel
• Das Layout der Leistungsplatine muss die zusätzlichen IGBT-Geräte, ihre Kühlkörperanschlüsse und ihre Gate-Treiberverkabelung berücksichtigen

Durch diese Unterschiede unterscheidet sich die A20B-2101-0025 physisch von der A20B-2101-0022 – die Platinen sind nicht austauschbar.

Anwendungsszenarien

βiSVSP3-Leistungsplatinenfehler:Ein 3-Achsen-CNC-Bearbeitungszentrum mit einer A06B-6134-H303#A SVSP3-Einheit entwickelt Hardware-Schutzalarme, die alle drei Servoachsen und die Spindel gleichzeitig betreffen. Als Fehler wird die Leistungsplatine A20B-2101-0025 identifiziert. Durch den Austausch der Platine werden alle vier Kanäle wiederhergestellt.

Reparatur des Antriebs eines Kompaktbearbeitungszentrums:Ein kleines vertikales CNC-Bearbeitungszentrum, das als komplettes Antriebssystem den dreiachsigen SVSP3 verwendet, erfordert den Austausch der Leistungsplatine. Die A20B-2101-0025 bietet die einzige verfügbare Reparaturoption auf Platinenebene für dieses spezielle Gerät.

FAQ

F1: Wird A20B-2101-0025 sowohl in den Varianten H303#A als auch H303#C des A06B-6134 verwendet?

Den A06B-6134-H303 gibt es in den Varianten #A (Standardschnittstelle) und #C (Typ-C-Schnittstelle). Die Leistungsplatine A20B-2101-0025 stellt die Hochstrom-Ausgangsstufe bereit – eine Funktion unabhängig vom Typ der Kommunikationsschnittstelle. Ob sich beide Varianten die gleiche Leistungsplatine teilen, hängt davon ab, ob zwischen ihnen Anschluss- oder Hardwareunterschiede bestehen. Bestätigen Sie anhand der internen Dokumentation der jeweiligen Einheit.

F2: Welche Servomotoren können über die 40-A-Kanäle des A20B-2101-0025 angetrieben werden?

Der 40-A-Spitzenstrom pro Kanal unterstützt FANUC Beta-Servomotoren mit einer Nennleistung von bis zu 40 A-Spitzenstrom – deckt Motoren der Klassen bi22 bis bi40 und vergleichbare Modelle der biS-Serie ab. Dies ist deutlich höher als bei den 13-A-Kanälen der zweiachsigen H203-Variante und ermöglicht größere Servomotoren für anspruchsvollere Achslasten des 3-Achsen-Bearbeitungszentrums.

F3: Kann A20B-2101-0025 A20B-2101-0022 in einer Doppelachseneinheit ersetzen?

Nein. Die dreiachsige Leistungsplatine (A20B-2101-0025) hat ein anderes physisches Layout und eine andere Anschlusskonfiguration als die zweiachsige Platine (A20B-2101-0022). Sie bedienen unterschiedliche Modulbestellnummern (H303 vs. H203) und können nicht ausgetauscht werden.

F4: Welche Sicherheitsanforderungen für die Entladung gelten für A06B-6134-H303, bevor auf A20B-2101-0025 zugegriffen wird?

Aufgrund des zusätzlichen Servokanals und der höheren Gesamtleistung verfügt die SVSP3-Einheit über eine größere interne Kondensatorbank als die zweiachsige H203-Einheit. Warten Sie die vollständige Entladezeit gemäß dem FANUC-Wartungshandbuch ab, bevor Sie auf interne Platinen zugreifen. Überprüfen Sie die Entladung mit einem kalibrierten Gleichstromvoltmeter und beobachten Sie zusätzlich alle Ladeanzeige-LEDs.

F5: Hat der Austausch von A20B-2101-0025 Auswirkungen auf CNC-Parameter?

Nein. Alle Servo- und Spindelparameter befinden sich im Hauptparameterspeicher der CNC. Der Austausch der Leistungsplatine hat keinen Einfluss auf die gespeicherten Parameter. Nach dem Einbau des Ersatzgeräts A20B-2101-0025 und der Wiederherstellung der Stromversorgung wendet die CNC die vorhandenen Parameter automatisch auf alle drei Servokanäle und die Spindel an.
