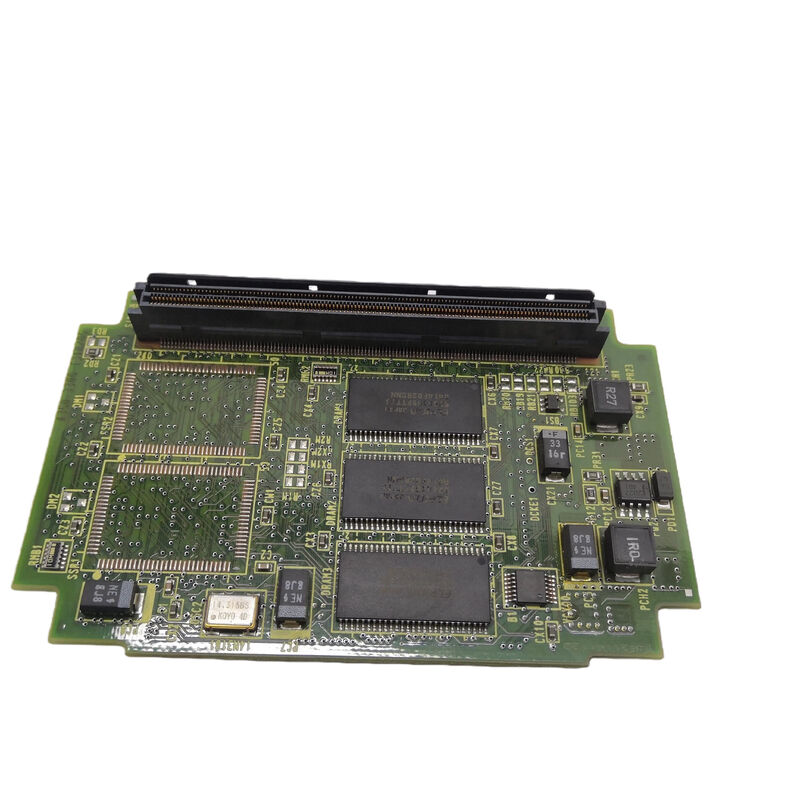

Verwendet FANUC A20B-2100-0830 A20B21000830 A2OB-21OO-O83O

A20B-2100-0830 | FANUC αis SVM1-360i Steuerplatine – 360 A einachsig / A06B-6114-H109 / Verdrahtungsplatine A16B-2203-0625 / Japan Original

SVM1-360i – Das stromstärkste einachsige Modul der αis-Serie

Innerhalb der FANUC αis (Alpha iS) Einachs-Servomodulfamilie (Serie A06B-6114) ist das SVM1-360i die leistungsstärkste Variante. Mit 360A Spitzenausgangsstrom belegt es die Spitzenposition im αis SVM1-Produktsortiment:

Der Spitzenstromnennwert des SVM1-360i von 360 A stellt eine 2,25-fache Steigerung gegenüber dem SVM1-160i (160 A) dar. Dieser Unterschied rechtfertigt eine andere Steuerplatine (A20B-2100-0830 vs. A20B-2100-0740) und eine andere Verdrahtungsplatine (A16B-2203-0625 vs. A16B-2203-0662) – die Hardware beider Platinen ist auf die 360A-Anwendung abgestimmt.

Wichtige Spezifikationen

Steuerplatine – Verwaltung von 360-A-Spitzen in Echtzeit

Die Steuerplatine A20B-2100-0830 bietet die gesamte Intelligenz für den SVM1-360i:

FSSB-Glasfaserkommunikation:Empfängt Achsenpositionsbefehle von der FSSB-Servokarte der CNC und gibt bei jedem Interpolationszyklus eine Encoder-Rückmeldung zurück, wodurch die CNC präzise aktuelle Positionsdaten erhält.

HRV-Stromregelung:Der High Response Vector-Stromsteuerungsalgorithmus läuft im Prozessor des A20B-2100-0830 und regelt den 360-A-Ausgangsstrom mit hoher Bandbreite in Richtung des befohlenen Werts. Eine schnelle und genaue Stromregelung ist für die Anwendungen mit großer Trägheit des SVM1-360i von entscheidender Bedeutung – bei denen der Servo schnell auf Laständerungen reagieren muss, ohne zu überschwingen.

Schutzüberwachung:Der 360-A-Strompfad erzeugt erhebliche Wärme in den Leistungsgeräten. Der A20B-2100-0830 überwacht Temperatursensoren, aktuelle Fehlersignale und DC-Bus-Zustände, generiert Alarmcodes und schaltet den Antrieb ab, wenn Schutzschwellenwerte überschritten werden.

Anwendungsszenarien

Fehler an der SVM1-360i-Steuerplatine:Ein FANUC αis SVM1-360i (A06B-6114-H109) entwickelt FSSB-Kommunikationsalarme. Die Verdrahtungsplatine und die Stromversorgungsgeräte wurden als intakt bestätigt. Der A20B-2100-0830 wird ersetzt. FSSB-Kommunikation und Servosteuerung werden wiederhergestellt.

Wartung großer Bearbeitungszentren für die Luft- und Raumfahrt:Ein 5-Achsen-Bearbeitungszentrum, das SVM1-360i-Antriebe für seine schweren Drehtischachsen verwendet, plant den vorbeugenden Austausch der A20B-2100-0830-Steuerplatinen, um Platinenausfälle während der Produktion an kritischen Produktionsanlagen zu verhindern.

FAQ

F1: Ist der A20B-2100-0830 mit SVM1-160i (A06B-6114-H106) kompatibel?

Nein. Die A20B-2100-0830 ist die Steuerplatine speziell für den SVM1-360i (A06B-6114-H109). Der SVM1-160i verwendet den A20B-2100-0740. Die Stromrückführungsskalierung, die Gate-Antriebsschnittstelle und die Schutzschwellen in der Steuerplatine sind auf die spezifische Nennleistung des Moduls abgestimmt. Der Einbau von A20B-2100-0830 in einen SVM1-160i würde zu einer falschen Stromregelung führen.

F2: Unterstützt die αis-Serie SVM1-360i HRV3 wie die kleineren αis-Module?

Ja. Das Spezifikationsdokument der FANUC αis-Serie bestätigt die HRV3-Fähigkeit für die αis SVM1-Reihe und besagt: „Verwenden Sie bei Verwendung von HRV3 die Verdrahtungsplatine A16B-2202-074X / PCB A20B-2100-054X“ für kleinere Module, und die größeren 360i und 160i folgen derselben HRV3-fähigen Architektur. Der A20B-2100-0830 unterstützt die Stromsteuerung mit hoher Bandbreite, die für Servoanwendungen mit großer Trägheit erforderlich ist.

F3: Welche Entladungssicherheitsanforderungen gelten für den SVM1-360i, bevor auf A20B-2100-0830 zugegriffen wird?

Der SVM1-360i verfügt aufgrund seiner Nennleistung von 360 A und der Energiespeicheranforderungen dieser Leistungsstufe über die größte Kondensatorbank in der αis SVM1-Reihe. Die Entladezeit nach Netztrennung ist länger als bei kleineren Modulen. Befolgen Sie genau die Entladungswartespezifikation im Wartungshandbuch der αis-Serie. Überprüfen Sie dies mit einem kalibrierten DC-Voltmeter. Öffnen Sie das Modul niemals allein aufgrund der verstrichenen Zeit – eine Bestätigung durch das Voltmeter ist obligatorisch.

F4: Was kostet der Austausch von A20B-2100-0830 im Vergleich zum Austausch des kompletten SVM1-360i-Moduls?

Der Austausch der Steuerplatine A20B-2100-0830 kostet in der Regel deutlich weniger als der Austausch der kompletten SVM1-360i-Modulbaugruppe A06B-6114-H109. Das komplette Modul enthält die Verdrahtungsplatine, die Leistungsgeräte, den Kühlkörper und das Gehäuse – Komponenten, die bei einem Ausfall der Steuerplatine nicht abgenutzt werden. Der Austausch auf Platinenebene ist der kostengünstige Ansatz, wenn die Fehlerdiagnose bestätigt, dass die Steuerplatine die einzige ausgefallene Komponente ist.

F5: Erfordert der A20B-2100-0830 nach der Montage eine Initialisierung?

Nach dem Einbau des A20B-2100-0830 ist keine spezielle Platineninitialisierung erforderlich. Die FSSB-Kommunikation wird beim Hochfahren der CNC und des Antriebssystems automatisch hergestellt. Servoparameter werden im Hauptspeicher der CNC gespeichert und beim Start auf die neue Steuerplatine angewendet. Überprüfen Sie die Servobereitschaft und führen Sie Tests bei niedriger Geschwindigkeit durch, bevor Sie die Maschine wieder in Produktion nehmen. Bestätigen Sie, dass der FSSB-Servoerkennungsbildschirm in der CNC die korrekt identifizierte Achse nach dem Austausch der Platine anzeigt.
