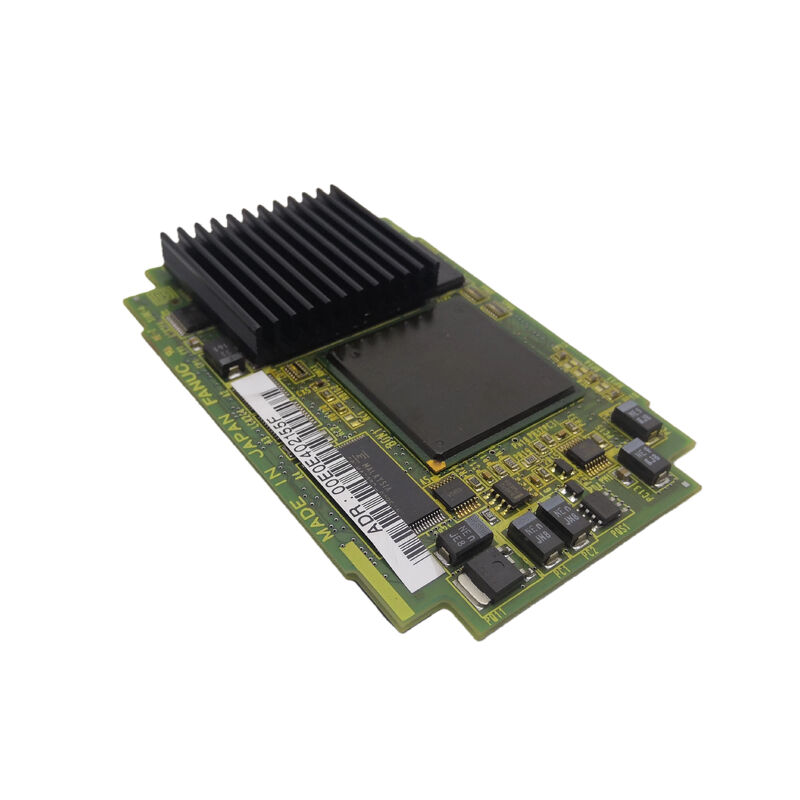

A20B-2100-0802∙ FANUC Alpha-i Spindelmodule Steuerung / Schnittstellen-PCB

Spindelkontrolle-PCB Intelligenz im Spindelmodule

Das FANUC Alpha-i Spindelverstärkermodul (Alpha SPMC i-Serie) ist die Antriebseinheit, die den Hauptspindelmotor der Werkzeugmaschine antreibt.Es nimmt Gleichspannungsbusstrom aus dem PSM (Power Supply Module) und wandelt es in die variable Frequenz, eine Wechselspannungsleistung, die benötigt wird, um die Spindel auf eine Geschwindigkeit zu beschleunigen, sie bei der programmierten Geschwindigkeit unter Schneidbelastung zu halten und eine präzise Spindelorientierung für Werkzeugwechsel durchzuführen.

Die A20B-2100-0802 ist das Steuer- und Schnittstellenbrett, die elektronische Schicht, die:

Erhält Geschwindigkeitsbefehle von der CNC:Über die serielle Spindel-Schnittstelle erhält die Steuerungsplatte die von der CNC gesteuerte Spindelgeschwindigkeit, empfängt M-Code-Funktionen (Spindelstart, Stopp, Orientierung) und gibt den Spindelstatus an die CNC zurück.

Ausführung der Geschwindigkeitsregelung:The control PCB runs a closed-loop speed control algorithm — comparing commanded speed against the feedback signal from the motor's speed sensor and generating the output frequency and voltage commands needed to maintain the commanded speed under varying cutting loads.

Verwaltet Schutzfunktionen:Übergeschwindigkeit, Überstrom, Motorüberhitzung und DC-Bus-Fehlersignale werden von der Steuerplatine verarbeitet.Das Brett löst die Spindel und erzeugt den entsprechenden Alarmcode.

Steuerung der Ausgangs-IGBT-Stufe:Gate-Antriebssignale von der Steuerplatine schalten die IGBT-Leistungseinrichtungen des Spindelmodules um und erzeugen den Dreiphasen-Motorstrom.

Wichtige Produktinformationen

Ausfall der Spindelsteuerung

Wenn die Spindelsteuerungsschiene ausfällt, kann die Spindel der Maschine nicht normal funktionieren.

Spindel erreicht nicht die angegebene Geschwindigkeit:Die Drehzahlregelungsschleife versagt die Spindel läuft entweder in offener Schleife mit der falschen Drehzahl oder kann nicht auf Laständerungen reagieren.

Alarm für Spindelkommunikation:Die CNC verliert die serielle Spindelkommunikation (Alarmcodes SP01, SP02, SP08 abhängig von der CNC-Generation) ∙ die serielle Verbindung zwischen der Spindelkarte der CNC und der A20B-2100-0802 ist unterbrochen.

Spindelalarm sofort aktiviert:Die Schutzschaltkreise auf der Steuerplatine erkennen einen Zustand, der den normalen Betrieb verhindert, und erzeugen Spindel-Alarmcodes, die nicht durch externe Motor-, Verkabelungs- oder Wärmefehler verursacht werden.

Anwendungsszenarien

Störung der Steuerplatine des Spindelmodules Alpha-i:Der Spindel eines Bearbeitungszentrums entwickelt einen seriellen Kommunikationsalarm und kann nicht starten. Der Spindelmotor und das Kabel werden korrekt getestet. Das Spindelsteuerungspcb A20B-2100-0802 wird als Fehler identifiziert.Das Ersetzen des Brettes stellt die Spindelkommunikation und die Geschwindigkeitsregelung wieder her.

Fehler bei der Drehzahlregelung:Eine CNC-Drehmaschinenspindel kann unter Schneidbelastung keine gesteuerte Geschwindigkeit halten. Die Geschwindigkeit sinkt erheblich und erholt sich nicht.Das neue Brett stellt die enge Geschwindigkeitsregelung wieder her.

Häufig gestellte Fragen

F1: Kann der A20B-2100-0802 ersetzt werden, ohne das gesamte Spindelmodule zu entfernen?

Die A20B-2100-0802 ist eine interne Leiterplatte im Gehäuse des Alpha-i Spindelmodules.und die nach dem FANUC-Faserverstärker-Wartungshandbuchverfahren durchgeführte interne PlatenextraktionDie Platte kann ersetzt werden, ohne das Gehäuse, die Verkabelung oder die Stromversorgung zu ersetzen, wenn diese intakt sind.

F2: Ist A20B-2100-0802 mit Spindelmotorsoftware (Firmware) ausgestattet?

Die Platinen der Klasse A20B-2100-0800, bei denen die Motorsoftware-Einstellungen (H550, H553, H570, H580-Codes, die die Firmware des Motortyps angeben) auf der Spindelsteuerplatine befinden.Bei der Beschaffung eines Ersatzteils A20B-2100-0802, überprüfen, ob die Platine mit derselben Firmware des Motortyps wie das Original geliefert wird.Die Einstellungen der Spindelparameter in der CNC (Motorwahlparameter) müssen überprüft werden und die Firmware der Platine muss möglicherweise aktualisiert werden, damit sie mit dem installierten Spindelmotor übereinstimmt.

F3: Welche Spindel-Alarmcodes deuten darauf hin, dass der A20B-2100-0802 versagt haben könnte?

Zu den Spindelalarmen, die auf die Steuerplatine zeigen, gehören: SP01 (Motor überhitzt kann ein Verarbeitungsfehler der Steuerplatine sein, wenn die Motortemperatur als normal bestätigt wird),SP02 (Geschwindigkeitsabweichung kann ein Reglerfehler sein), SP08 (Fehler der seriellen Kommunikation zwischen Spindeln und der CNC-Steuerplatine)und SP24/SP25/SP30 (IPM- oder Leistungseinrichtungsalarme, die möglicherweise durch falsche Gate Drive-Befehle der Steuerplatine ausgelöst werden)- Externe Fehler (Motorwicklung, Encoder, Verkabelung) sind zuerst auszuschließen.

F4: Erfordert der A20B-2100-0802-Austausch Änderungen der Spindelparameter?

Die meisten Spindelparameter werden im Hauptparameterspeicher der CNC gespeichert und nach dem Einbau der Ersatzteile automatisch neu angewendet.wenn die Platine eine eingebettete Motorfirmware aufweist (wie in den Anmerkungen zur Familie A20B-2100-0800 beschrieben), überprüfen, ob die Spindel-Auswahlparameter der CNC mit der Firmware auf der Ersatzplatine übereinstimmen.

F5: Welches ist das Verfahren zur sicheren Entladung vor dem Zugriff auf die A20B-2100-0802?

Das Alpha-i Spindelmodule enthält eine Gleichspannungskondensatorbank, die nach Abschaltung der Stromversorgung eine gefährliche Spannung beibehält.Das Wartungshandbuch des FANUC Alpha-i Spindelverstärkers legt die Entladungszeit für die spezifische Leistungsbewertung des Moduls fest.. Warten Sie immer auf die angegebene Zeit und überprüfen Sie mit einem Gleichstromvoltmeter, bevor Sie das Modul öffnen.
