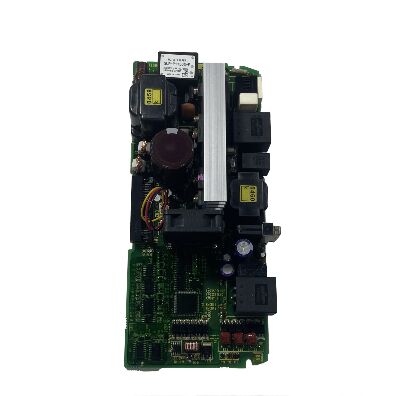

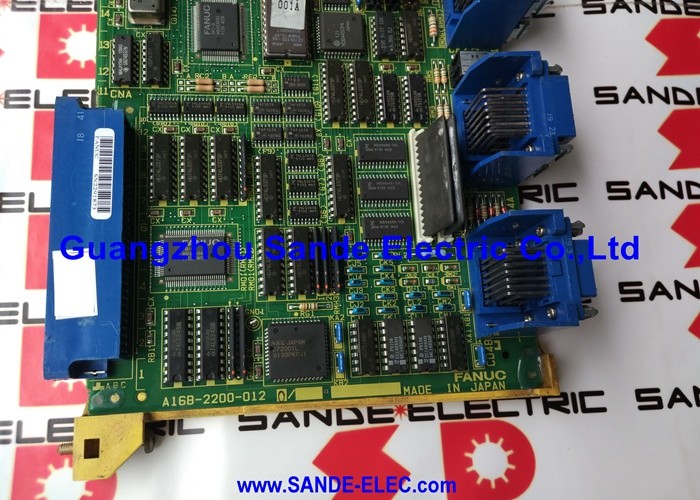

Fanuc A20B-2100-0740 PC-Steuerung A20B21000740 A2OB-21OO-O74O

A20B-2100-0740 | FANUC αis-Serie SVM1-160i Steuerplatine – 160 A einachsig / A06B-6114-H106 / Verdrahtungsplatine A16B-2203-0662

αis-Serie – Verbessertes Alpha-Servo für Hochleistungs-CNC

Die FANUC αis (Alpha iS)-Serie stellt eine Weiterentwicklung der Alpha-i-Servoantriebsplattform dar, die speziell für die Bearbeitung mit hoher Geschwindigkeit und hoher Genauigkeit optimiert wurde. Die „iS“-Bezeichnung (i = i-Generation, S = Hochgeschwindigkeits- oder erweiterte Spezifikation) positioniert diese Serie über Standard-Alpha-i-Antrieben in Anwendungen, bei denen maximale Bahnleistung im Vordergrund steht.

Die SVM1-Module der αis-Serie (Serie A06B-6114) sind die einachsigen Servoverstärkermodule für diese Plattform und decken eine Reihe von Spitzenstromwerten für unterschiedliche Achsmotoranforderungen ab:

Die A20B-2100-0740 ist die Steuerplatine fürSVM1-160i— die 160-A-Spitzenstromvariante, die die anspruchsvollsten einachsigen Anwendungen in der αis-Produktreihe bedient.

Wichtige Spezifikationen

Steuerplatine und Verdrahtungsplatine – Komplementäre Funktionen

Der SVM1-160i enthält zwei Hauptplatinen:

A20B-2100-0740 (Steuerplatine):Die intelligente Schicht. Kommuniziert über FSSB mit der CNC, führt den HRV-Stromsteuerungsalgorithmus aus, verarbeitet Encoder-Feedback und generiert Gate-Antriebssignale für die IGBT-Geräte.

A16B-2203-0662 (Verdrahtungsplatine):Die physische Verbindungsschicht. Bietet DC-Bus-Klemmenanschlüsse, dreiphasige Motorausgangsanschlüsse, Encoder-Kabelanschlüsse und die mechanische Schnittstelle zur Verkabelung des Antriebsschranks. Trägt die für 160 A ausgelegten Leiter.

Ein Fehler im A20B-2100-0740 äußert sich typischerweise in FSSB-Kommunikationsfehlern oder Servosteuerungsfehlern. Ein Fehler in der Verdrahtungsplatine A16B-2203-0662 äußert sich in Leistungsausgangs- oder verbindungsbezogenen Symptomen.

Anwendungsszenarien

Fehler an der SVM1-160i-Steuerplatine:Ein FANUC αis SVM1-160i (A06B-6114-H106) entwickelt einen FSSB-Kommunikationsalarm. Die Verdrahtungsplatine und die Leistungsgeräte werden ordnungsgemäß getestet. Als Fehler wird A20B-2100-0740 identifiziert. Der Austausch stellt die Servokommunikation und -steuerung wieder her.

Wartung der Achsen von Hochleistungsbearbeitungszentren:Ein großes horizontales Bearbeitungszentrum mit schwerem Rundschalttisch nutzt den SVM1-160i als Drehachse. Während der geplanten Wartung wird die A20B-2100-0740 proaktiv ausgetauscht, um einen Ausfall der Steuerplatine während der Produktion zu verhindern.

FAQ

F1: Was ist die αis-Reihe und wie unterscheidet sie sich von der Standard-Alpha-i (αi)-Reihe?

Die αis (Alpha iS)-Serie (Bestellnummern A06B-6114) ist eine verbesserte Version der Alpha-i-Antriebsplattform, optimiert für die Hochgeschwindigkeits- und Präzisionsbearbeitungsanforderungen von Werkzeug- und Formenbau, Luft- und Raumfahrt sowie Präzisionsbearbeitungsanwendungen. Die αis-Serie verwendet im Vergleich zur Standardserie A06B-6096 (Alpha-i FSSB) ein überarbeitetes Motor- und Antriebsdesign. Der A20B-2100-0740 ist spezifisch für die αis A06B-6114-Serie und ist nicht mit dem A20B-2100-0540 austauschbar, der in der Standardserie A06B-6096 verwendet wird.

F2: Erfordert der Austausch von A20B-2100-0740 Änderungen der Servoparameter?

Nein. Servoparameter (Motor-ID, Encodertyp, Verstärkungswerte, Stromgrenzen) werden im Hauptparameterspeicher der CNC gespeichert. Ein Austausch der Steuerplatine hat keinen Einfluss auf diese gespeicherten Werte. Nach dem Einbau der Ersatzplatine A20B-2100-0740 stellt die CNC die FSSB-Kommunikation wieder her und wendet die vorhandenen Parameter auf die neue Platine an.

F3: Welche Entladungssicherheit gilt vor der Handhabung von A20B-2100-0740 im SVM1-160i?

Der SVM1-160i verfügt aufgrund seiner Nennleistung von 160 A über eine wesentlich größere DC-Bus-Kondensatorbank als kleinere SVM1-Varianten. Mehr gespeicherte Energie bedeutet eine längere erforderliche Entladezeit nach dem Entfernen des Wechselstroms. Befolgen Sie immer die im Wartungshandbuch der αis-Serie angegebene Wartezeit, bevor Sie das Modul öffnen. Überprüfen Sie die Entladung mit einem kalibrierten DC-Voltmeter.

F4: Ist A20B-2100-0741 (Rückwand) dasselbe wie A16B-2203-0662?

Die A20B-2100-0741 ist als „Servo Drive Backboard Circuit Board“ aufgeführt – eine verwandte Verkabelungs-/Backboard-Komponente in der αis SVM1-Antriebsfamilie. Das FANUC αis-Wartungshandbuch identifiziert A16B-2203-0662 speziell als Verdrahtungsplatine für den SVM1-160i (A06B-6114-H106). Beide dienen dem physischen Anschluss und der Hochstromverbindungsfunktion, bestätigen jedoch anhand der Dokumentation des Laufwerks, welche spezifische Platine für das installierte Modul gilt.

F5: Kann A20B-2100-0740 im SVM1-360i (A06B-6114-H109) verwendet werden?

Nein. Der SVM1-360i verwendet eine andere Steuerplatine (A20B-2100-0830) und eine andere Verdrahtungsplatine (A16B-2203-0625). Der Spitzenstromnennwert von 360 A erfordert im Vergleich zum 160 A SVM1-160i eine andere Stromrückführungsskalierung und Gate-Antriebsschnittstellen-Hardware. Diese Steuerplatinen dienen bestimmten Nennströmen innerhalb der αis SVM1-Familie und können nicht zwischen den Modellen ausgetauscht werden.
