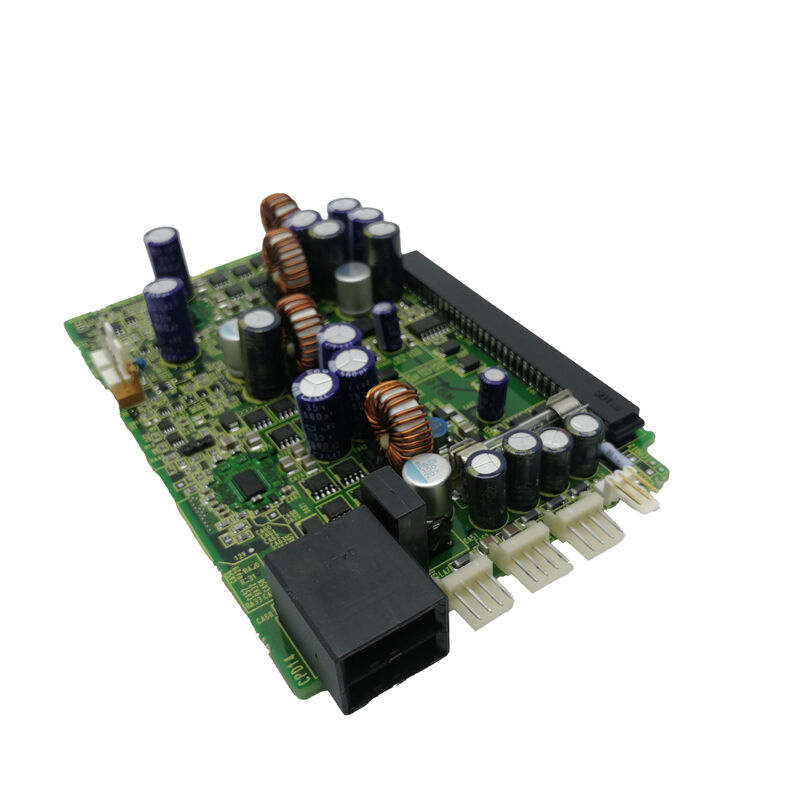

Die FANUC A20B-2100-0030 ist eine Servo-Steuerplatine aus der FANUC A20B-2100-Serie — der Familie von Leiterplatten, die die Steuerungsebene innerhalb von FANUC Alpha-Servo- und Spindelverstärkermodulen bereitstellt.
In der Schichtenarchitektur eines FANUC Alpha-Antriebsmoduls sitzt die Leiterplatte vorne an der Modulbaugruppe, verbindet sich über den FSSB-Glasfaserbus oder die analoge Schnittstelle Typ A/Typ B mit der CNC-Systemeinheit und steuert die Leistungselektronik (IGBTs) auf der Basis-Leistungsplatine über Gate-Ansteuersignale, die von ihren integrierten digitalen Signalprozessoren berechnet werden.
Die A20B-2100-Serie deckt eine breite Palette von FANUC-Antriebsmodultypen ab — einachsige, zweiachsige und Spindelverstärker mit unterschiedlichen Stromstärken verwenden alle Leiterplatten aus dieser Serie, die sich durch ihre letzten vier Ziffern unterscheiden.
Die Variante -0030 nimmt eine spezifische Position in dieser Produktfamilie ein und dient dem Antriebsmodul, für das sie werkseitig spezifiziert wurde.
Wenn diese Leiterplatte ausfällt, wird das Antriebsmodul funktionsunfähig — es zeigt Alarmcodes im Zusammenhang mit Servo- oder Spindelkommunikationsfehlern, Überstromerkennung oder Encoder-Feedbackfehlern an —, obwohl die Komponenten der Leistungsplatine möglicherweise vollständig intakt sind.
Die Bedeutung der Reparatur auf Platinenebene im Vergleich zum Austausch des Antriebsmoduls ist wirtschaftlich.
Ein vollständiges Alpha-Serien-Servo-Antriebsmodul in funktionsfähigem Zustand kostet in der Regel erheblich mehr als eine Reparatur auf Platinenebene oder ein reiner Leiterplattentausch.
Für Produktionswartungsteams, die eine Flotte von CNC-Maschinen verwalten, stellt die Bevorratung getesteter Ersatzleiterplatten der A20B-2100-Serie für ihre spezifischen Antriebskonfigurationen eine kostengünstige und schnell reagierende Wartungsstrategie dar.
| Parameter | Wert |
|---|---|
| Teilefamilie | A20B-2100 Alpha-Serien-Steuerungsleiterplatten |
| Funktion | Servo-/Spindelantriebssteuerplatine |
| Schnittstelle | Alpha Typ A/FSSB-kompatibel |
| Montage | Steckbar, vordere Baugruppe des Antriebsmoduls |
| Herkunft | Japan |
| Status | Eingestelltes Ersatzteil |
FANUC Alpha-Antriebsmodule sind physisch als zweischichtige Baugruppe aufgebaut. Die Basis- (oder Leistungs-) Platine trägt die Dreiphasen-Gleichrichterbrücke, die DC-Bus-Kondensatorbank, die IGBT-Leistungsmodule mit Gate-Treibern und die Stromerfassungsschaltung.
Alles, was mit Hochleistung zu tun hat, befindet sich auf dieser Platine. Die vordere Steuerplatine — die Leiterplatte — kümmert sich um alles Digitale: Empfang des Achsenbefehls vom CNC über die FSSB- oder analoge Schnittstelle, Berechnung des Stromsollwerts aus dem Positionsfehler, Ausführung des Stromregelalgorithmus zur Erzeugung von PWM-Tastverhältnissen und Übertragung von Status- und Alarmdaten zurück an das CNC.
Diese zweischichtige Trennung hat einen Wartungsvorteil: Die Leistungsplatine und die Steuerplatine fallen unabhängig voneinander aus. Die IGBT-Module auf der Leistungsplatine verschlechtern sich durch thermische Zyklen und Überstrombelastung — mechanische Ausfallmodi.
Die Steuerungsleiterplatte fällt durch Alterung von Elektrolytkondensatoren (beeinflusst die eigene Stromversorgung der Platine), Bauteilbelastung durch anhaltende Übertemperatur im Antriebsgehäuse, ESD-Schäden während der Wartung oder einzelne IC-Ausfälle aus. Die Identifizierung, welche Platine ausgefallen ist — durch Alarmcode-Analyse, Oszilloskopmessungen an Antriebsprüfständen oder Platinentauschtests — ermöglicht einen gezielten Austausch anstelle der Verschrottung des gesamten Moduls.
Wenn die A20B-2100-0030 einen Fehler entwickelt, registriert das FANUC CNC-System Alarmcodes, die widerspiegeln, was die Leiterplatte zu überwachen versuchte. Häufige Alarmcodes im Zusammenhang mit Steuerungsleiterplattenfehlern sind:
Servoalarm 8 (Encoder getrennt / abnormal): Die Steuerungsleiterplatte empfängt und dekodiert die seriellen Encoder-Daten vom Servomotor. Wenn die Encoder-Empfängerschaltung der Leiterplatte ausfällt, erhält das CNC kein gültiges Positionsfeedback und generiert Encoder-Fehleralarme.
Dieser Fehler wird manchmal fälschlicherweise dem Encoder oder dem Feedbackkabel zugeschrieben, bevor die Steuerungsplatine in Betracht gezogen wird.
Servoalarm 9 oder A (Fehler zu groß): Wenn die Stromregelkreis der Leiterplatte gestört ist — durch einen ausgefallenen Operationsverstärker, einen defekten ADC oder einen Stromausfall —, gibt der Antrieb falschen oder keinen Strom an den Motor ab, der Positionsfehler akkumuliert sich und das CNC löst wegen eines übermäßigen Folgungsfehlers aus.
Servoalarm SV200 / SV400 (FSSB-Kommunikationsfehler): Der Glasfaser-Kommunikationsempfänger/-sender auf der Steuerungsleiterplatte verwaltet die FSSB-Verbindung zum CNC.
Ein ausgefallener FSSB-Transceiver-IC erzeugt diese Kommunikationsfehleralarme, die wie Kabel- oder CNC-Fehler aussehen, aber tatsächlich Platinenfehler sind.
FANUC Steuerungsleiterplatten der A20B-Serie enthalten CMOS-basierte ICs, die empfindlich auf elektrostatische Entladung reagieren. Jede Platine, die aus einem Antriebsmodul entnommen oder als Ersatzteil bestellt wird, sollte unter ESD-Vorkehrungen gelagert und gehandhabt werden: Antistatikbeutel, ESD-Handgelenkband während der Handhabung und Lagerung fern von starken elektromagnetischen Quellen.
Die Lithium-Knopfzelle oder der Kondensator-Backup bei einigen Varianten dieser Leiterplatten (der die Achsenparameter über Stromzyklen hinweg speichert) sollte vor der Installation überprüft werden — wenn die Backup-Stromquelle erschöpft ist, müssen die Parameter nach der Installation der Platine aus dem CNC-Backup neu geladen werden.
F1: Wie wird festgestellt, dass speziell die A20B-2100-0030 Leiterplatte ausgefallen ist und nicht die Leistungsplatine des Antriebs oder der Motor?
Die Diagnose beginnt mit dem Alarmcode und seinem Muster. FSSB-Kommunikationsalarme (SV200-Serie), die nach dem Austausch des optischen Kabels bestehen bleiben, deuten auf den Transceiver der Steuerungsleiterplatte hin.
Encoder-Alarme, die nach Bestätigung der Kabelintegrität und dem Austausch eines bekannten guten Motors bestehen bleiben, deuten ebenfalls auf den Encoder-Empfänger der Leiterplatte hin.
Die Oszilloskopmessung an einem Antriebsprüfstand — Anlegen bekannter guter Versorgungsspannungen an die Leiterplatte und Überprüfung ihrer Takt-, Aktivierungs- und DSP-Ausgangssignale — ist die definitive Diagnose.
Viele FANUC-Servicezentren bieten eine Platinentauschdiagnose an: Eine bekannte gute A20B-2100-0030 wird in den verdächtigen Antrieb eingebaut, und wenn der Antrieb ordnungsgemäß funktioniert, wird die ursprüngliche Leiterplatte als defekt eingestuft.
F2: Können verschiedene Suffixvarianten der A20B-2100-Serie (z. B. -0030 vs. -0031 oder -0032) austauschbar verwendet werden?
Im Allgemeinen nicht. Innerhalb der A20B-2100-Serie entsprechen verschiedene Varianten mit den letzten vier Ziffern unterschiedlichen Antriebsmodulkonfigurationen — unterschiedliche Achsenstromstärken, unterschiedliche Schnittstellentypen (FSSB vs. Typ A analog), unterschiedliche Motorreihenparameter.
Die Installation einer falschen Variante kann zu sofortigen Alarmen, falschem Motorverhalten oder latenten Zuverlässigkeitsproblemen führen. Die Ersatzleiterplatte sollte exakt der ursprünglichen Teilenummer entsprechen.
Wenn die ursprüngliche Platine unleserlich ist, identifiziert die Bestellspezifikation des Antriebsmoduls (A06B-6096-HXXX oder A06B-6079-HXXX), welche Steuerungsleiterplatte im FANUC Alpha-Serien-Wartungshandbuch spezifiziert ist.
F3: Ist eine Reparatur der A20B-2100-0030 Leiterplatte selbst möglich und ist sie kostengünstig?
Eine Reparatur auf Leiterplattenebene ist durch spezialisierte FANUC-Reparaturzentren möglich, die über Prüfstände für die A20B-2100-Platinen auf Bauteilebene verfügen.
Häufige Reparaturarbeiten umfassen Elektrolytkondensatoren (alle auf der Platine ersetzen), Optokoppler, Taktoszillator-Kristalle und Spannungsregler-ICs.
Eine vollständige Platinenreparatur durch ein erfahrenes Zentrum stellt die Platine in der Regel wieder auf die funktionale Spezifikation her.
Die Kosteneffizienz hängt von der Teileverfügbarkeit und den Raten des Reparaturzentrums ab — für hochwertige Maschinen, bei denen Ausfallzeiten teuer sind, ist die Reparatur fast immer kostengünstiger als die Beschaffung einer neuen oder alten Platine, die möglicherweise nicht verfügbar oder zu einem Premiumpreis erhältlich ist.
F4: Was ist das empfohlene Verfahren bei der Installation einer Ersatz-A20B-2100-0030 in einer laufenden Maschine?
Schalten Sie die Maschine vollständig aus und warten Sie, bis der DC-Bus des Servo-Verstärkers entladen ist (beobachten Sie die Ladeanzeige-LED am Antriebsmodul).
Entfernen Sie die defekte Leiterplatte mit ESD-Vorkehrungen aus dem Antriebsmodul. Installieren Sie die Ersatzplatine, stellen Sie sicher, dass alle Anschlüsse und Glasfaserverbindungen vollständig eingerastet sind.
Schalten Sie die Maschine ein und beobachten Sie die LED-Anzeige des Antriebsmoduls beim Start — eine normale Anzeige "0" oder "–" zeigt eine erfolgreiche Initialisierung an.
Prüfen Sie auf FANUC-Alarm 9001 (Servo-Parameter nicht gesetzt) — falls vorhanden, müssen die Achsenparameter für diesen Antrieb möglicherweise aus dem Backup neu geladen werden. Überprüfen Sie abschließend das Encoder-Feedback, indem Sie die Achse langsam verfahren und die Bewegung des Positionszählers auf der CNC-Anzeige bestätigen.
F5: Gibt es überholte oder generalüberholte Alternativen zu neuen A20B-2100-0030 Platinen?
Ja. Mehrere spezialisierte FANUC-Reparaturunternehmen (einschließlich DNC Electronics, CNC Spares, MRO Electric und gleichwertige Unternehmen in verschiedenen Regionen) bieten vollständig getestete, generalüberholte A20B-2100-Serien-Leiterplatten an.
Der Generalüberholungsprozess umfasst in der Regel den vollständigen Austausch von Kondensatoren, Reinigung, Inspektion auf Bauteilebene und funktionale Tests auf einem speziellen FANUC-Antriebsprüfstand.
Eine generalüberholte Platine von einem seriösen Lieferanten hat oft eine längere Garantie (6–24 Monate) als überschüssige neue Platinen und der Testprozess bietet ein gewisses Vertrauen, dass die Platine voll funktionsfähig ist — nicht nur ungetesteter Lagerbestand.
