| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A20B-2003-0990 |

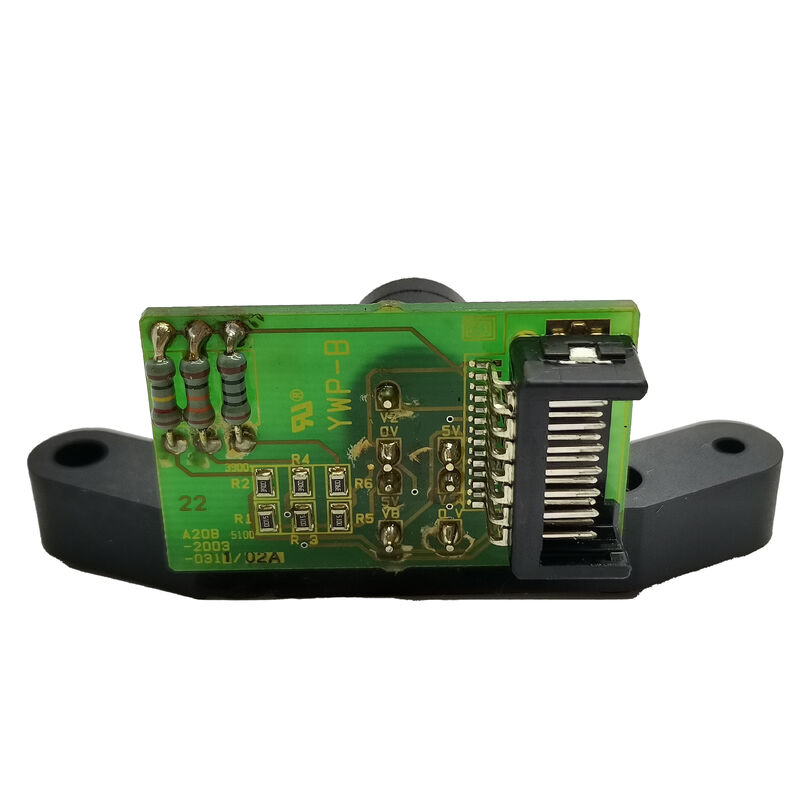

Teilenummer: A20B-2003-0990
Hersteller: FANUC Corporation (Japan)
Produktkategorie: PCB — Backplane / Rückwandplatine
Reihe: A20B-2003
Die FANUC A20B-2003-0990 ist eine Backplane-Platine aus der A20B-2003-Reihe von FANUC — der Familie, die passive Rack-Verbindungshardware für die i-Serie CNC-Steuerungsgenerationen von FANUC liefert.
Backplane-Platinen sind grundlegende Infrastruktur: Sie schaffen den physischen und elektrischen Rahmen, der eine Sammlung einzelner Steckkarten zu einem funktionierenden CNC-Steuerungssystem macht.
Jedes Modul in einem FANUC CNC-Steuerungsrack — die Haupt-CPU-Platine, das Netzteil, die Achssteuerkarte, beliebige optionale Kommunikationsplatinen — wird über die Backplane mit dem internen Bus und der Stromverteilung der CNC verbunden.
Die Backplane selbst verarbeitet keine Daten und generiert keine Signale. Sie ermöglicht alle anderen Platinen: Ohne eine funktionierende Backplane haben Steckmodule keinen Strom und keine Busverbindung, und die CNC kann unabhängig davon, wie gut die einzelne Modulhardware ist, nicht betrieben werden.
Die A20B-2003-Familie umfasst Backplane-Konfigurationen für eine Reihe von FANUC-Steuerungsbaugruppen.
Unterschiedliche Teilenummern innerhalb der Familie dienen verschiedenen Steckplatzanzahlen und physischen Layouts, die auf spezifische Steuerungsrack-Konfigurationen abgestimmt sind.
Diese Vielfalt stellt sicher, dass kompakte Steuerungen mit wenigen optionalen Steckplätzen und große Steuerungen mit mehreren Erweiterungspositionen jeweils eine geeignete Backplane für ihre Architektur haben.
| Parameter | Wert |
|---|---|
| Board-Typ | Passive Backplane (keine aktive Verarbeitung) |
| Funktion | Strom- und Bussignalverteilung |
| Reihe | A20B-2003 |
| Kompatible Architektur | FANUC CNC modulare Steuerungsrack |
| Betriebsspannung | Systeminterne DC-Versorgung |
| Status | Verfügbar — überholt |
| Herkunft | Japan |
Die modulare CNC-Architektur von FANUC verteilt Steuerungsfunktionen auf separate Steckkarten. Ein typisches i-Serie CNC-Steuerungsrack kann eine Hauptplatine, ein Netzteilmodul, eine Achssteuerkarte und ein oder zwei optionale Platinen enthalten — alle in die Backplane gesteckt.
Die Backplane übernimmt drei verschiedene Funktionen für diese Baugruppe:
Mechanische Verankerung. Der Kantenstecker jedes Steckmoduls passt zum entsprechenden Stecker der Backplane.
Die physische Struktur der Backplane hält das Modul trotz der Vibrationen, die eine Produktionsmaschine erzeugt, fest an seinem Platz. Eine gute Backplane sorgt für zuverlässigen Sitz der Karten.
Eine abgenutzte oder beschädigte Backplane ermöglicht intermittierenden Sitz, der Fehler verursacht, die von einem Modulversagen nicht zu unterscheiden sind.
Stromverteilung. Das interne Netzteil der CNC liefert geregelte Gleichspannungen über die Kupferbahnen der Backplane an jeden Steckplatz.
Die Bahnen sind so dimensioniert, dass sie den kombinierten Strom aller installierten Module ohne übermäßigen Spannungsabfall führen können.
Busverbindung. Der interne Datenbus der CNC verläuft über die Backplane-Steckverbinder.
Jedes Modul, das an der CNC-Operation teilnehmen muss, wird über die Backplane mit diesem Bus verbunden.
Die Bahnen der Backplane übertragen diese Signale mit der Integrität, die für eine zuverlässige digitale Hochgeschwindigkeitskommunikation in einer elektrisch verrauschten industriellen Umgebung erforderlich ist.
Backplane-Platinen sind robust. Sie überdauern die meisten aktiven Platinen, die in sie gesteckt werden. Aber sie versagen, meist aus physischen Ursachen und nicht wegen der Alterung elektronischer Komponenten:
Physische Beschädigung. Herunterfallen des Steuerungsgehäuses, Überdrehen von Befestigungsschrauben oder Erzwingen eines falsch ausgerichteten Moduls in einen Steckplatz kann das PCB-Substrat reißen lassen.
Ein Riss unterbricht Kupferbahnen und erzeugt einen offenen Stromkreis in einer Stromschiene oder einem Bussignalweg.
Verschleiß der Steckverbinder. Wiederholte Ein- und Aussteckzyklen von Modulen verschleißen die Federkontakte in den Kantensteckverbindern der Backplane.
Wenn Kontakte ihre Federspannung verlieren, stellen sie keinen zuverlässigen elektrischen Kontakt mehr mit den Kantensteckerfingern des Moduls her.
Verschmutzung. Kühlnebel, Metallstaub oder Reinigungslösungsmittel, die in den Steuerungs-Schrank eindringen, können leitfähiges Material auf der Oberfläche der Backplane ablagern und Lücken zwischen Kupfermerkmalen überbrücken, die isoliert sein sollten.
Der resultierende Leckstrom kann Stromalarme auslösen oder mit Strom versorgte Komponenten beschädigen.
Die Identifizierung einer Backplane als Fehlerquelle — anstatt eines der aktiven Module — erfordert eine systematische Ausschlussmethode. Testen Sie die Module nach Möglichkeit in anderen Steckplätzen oder auf einem Prüfstand.
Wenn Module, die sich in anderen Positionen korrekt verhalten, in einem Steckplatz durchweg ausfallen, ist die Backplane der wahrscheinliche Schuldige.
F1: Wie kann bestätigt werden, dass die A20B-2003-0990 Backplane die Fehlerquelle ist und nicht das Steckmodul?
Verschieben Sie das verdächtige Steckmodul, falls im selben Rack verfügbar, in einen anderen Steckplatz desselben Typs. Wenn das Modul im alternativen Steckplatz funktioniert, ist der Backplane-Abschnitt des ursprünglichen Steckplatzes ausgefallen. Bestätigen Sie dies durch Überprüfung des Zustands der Steckverbinderstifte und Durchführung eines Durchgangstests der Stromschienenbahnen der Backplane.
Eine Signalspurprüfung — die Überprüfung, ob Bussignale am Steckplatz-Steckverbinder erscheinen, wenn das System mit Strom versorgt wird — kann ebenfalls isolieren, ob die Backplane Bussignale korrekt weiterleitet.
F2: Erfordert der Austausch der A20B-2003-0990 CNC-Parameteränderungen oder eine Datensicherung?
Nein. Die Backplane speichert nichts — keine Parameter, Programme oder Konfigurationsdaten. Nach dem physischen Austausch alle Module wieder einbauen und Strom anlegen.
Überprüfen Sie, ob das System normal startet und alle Module korrekt kommunizieren.
Wenn die Module nicht gestört wurden und korrekt wieder eingesetzt sind, sollte das System identisch mit dem Zustand vor dem Backplane-Ausfall neu starten.
F3: Sind A20B-2003-Serien-Backplane-Platinen spezifisch für ein CNC-Modell oder können sie über verschiedene CNC-Generationen hinweg verwendet werden?
Jede A20B-2003-Teilenummer ist für eine spezifische Steuerungsrack-Konfiguration ausgelegt — die Steckverbinderpositionen, die Steckplatzanzahl und die physischen Abmessungen sind auf das Gehäuse abgestimmt, zu dem sie gehört.
Ersetzen Sie keine andere A20B-2003-Teilenummer für die -0990, ohne die physische und Steckverbinderkompatibilität mit dem spezifischen zu wartenden Steuerungsrack zu bestätigen.
F4: Die Steckverbinderstifte der Backplane sehen verbogen, aber nicht gebrochen aus. Können sie gerichtet werden, anstatt die gesamte Platine zu ersetzen?
Einzelne verbogene Stifte können manchmal vorsichtig mit einer feinen Dentalsonde oder einem Stiftrichtwerkzeug gerichtet werden, vorausgesetzt, der Stift wurde nicht durch mehrfache Biegezyklen verhärtet und das umliegende Substrat ist unbeschädigt.
Nach dem Richten überprüfen Sie, ob die Federspannung des Stifts wiederhergestellt ist, indem Sie ein bekanntermaßen gutes Modul einsetzen und auf soliden elektrischen Kontakt prüfen.
Wenn das Richten keinen zuverlässigen Sitz wiederherstellt, ist der Austausch der Platine der richtige Weg.
F5: Ist ein ESD-Schutz erforderlich, wenn diese Backplane-Platine gehandhabt wird?
Ja. Obwohl die A20B-2003-0990 eine passive Platine ohne aktive ICs ist, sind ihre oberflächenmontierten passiven Komponenten und Steckverbinderkontakte anfällig für Schäden durch statische Entladung. Verwenden Sie immer ein ESD-Armband, wenn Sie eine FANUC-PCB handhaben. Handhaben Sie die Platine an ihren Kanten.
Schieben Sie sie nicht auf nicht-antistatischen Oberflächen. Lagern Sie sie in einem antistatischen Beutel, wenn sie nicht installiert ist.
