| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE RoHS |
| Modellnummer | A20B-2003-0810 |
Teilenummer: A20B-2003-0810
Hersteller: FANUC Corporation (Japan)
Produktkategorie: PCB — Back Panel / Backplane Board
Serie: A20B-2003

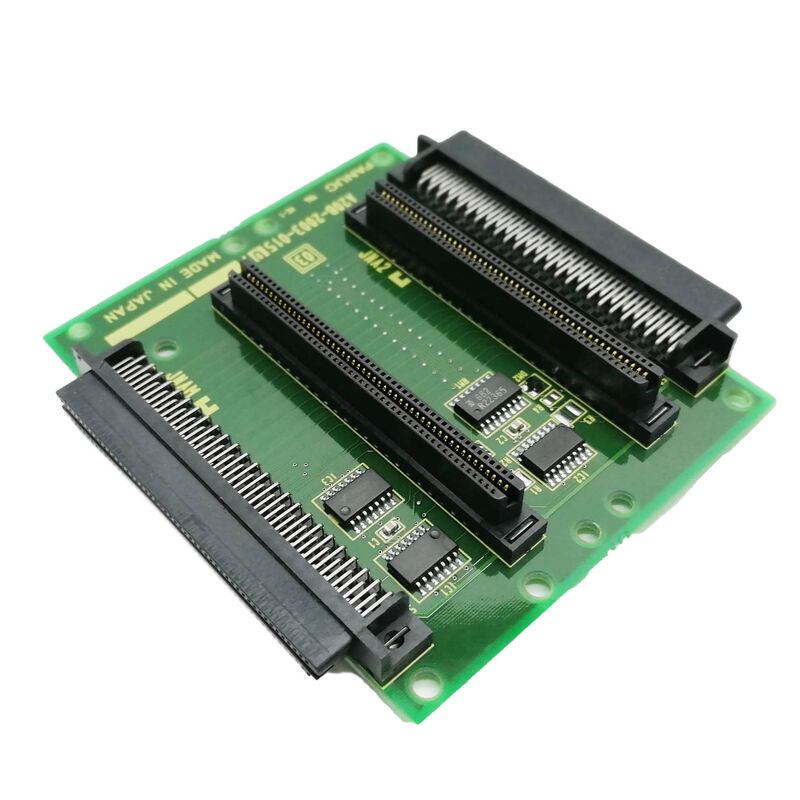

Das FANUC A20B-2003-0810 ist das Single-Slot-Backpanel für die Basis-Einheit der FANUC 30i-A / 31i-A / 32i-A CNC-Steuerung — und seine Rolle ist präzise in der Hardware-Architektur von FANUC für diese High-End-Controller definiert.
Die Basis-Einheit 30i/31i/32i-A ist eine in sich geschlossene Steuerungselektronik-Baugruppe, getrennt vom Bedienpanel.
Sie beherbergt die Haupt-CPU-Platine, das Netzteil und ein Backpanel. Das Backpanel bestimmt, wie viele Optionssteckplätze in dieser Baugruppe verfügbar sind. Mit dem A20B-2003-0810 ist diese Anzahl eins. Mit dem No-Slot-Panel (A20B-2003-0600) ist sie null. Mit dem Two-Slot-Panel (A20B-2003-0610) ist sie zwei.
Der vom A20B-2003-0810 bereitgestellte einzelne Steckplatz ist für viele 30i/31i/32i-A-Installationen ausreichend.
Eine Maschine, die Feldbus-Konnektivität benötigt, verwendet den einen Steckplatz für ein Profibus-Master- oder DeviceNet-Board.
Eine Maschine, die Factory-Network-Konnektivität benötigt, verwendet ihn für das Fast-Ethernet-Board.
Ein Optionsboard ist eine gängige Konfiguration bei Maschinen, bei denen die integrierte FSSB-Servoschnittstelle, der serielle Spindelanschluss, I/O Link und das eingebettete Ethernet auf der Hauptplatine bereits alle Konnektivitätsanforderungen abdecken, mit Ausnahme eines zusätzlichen Protokolls.
| Parameter | Wert |
|---|---|
| Anzahl der Steckplätze | 1 (Single Expansion Slot) |
| Kompatible CNC | FANUC Serie 30i-A, 31i-A, 32i-A |
| Architektur | Basis-Einheit Backpanel |
| Board-Typ | Passives Backplane |
| Board-Familie | A20B-2003 |
| Verwandte Teile | A20B-2003-0600 (kein Steckplatz), A20B-2003-0610 (2 Steckplätze) |
| Status | Verfügbar — überholt |
| Herkunft | Japan |
Die FANUC Serie 30i/31i/32i-A Controller verwenden eine modulare Architektur, bei der die Basis-Einheit ein in sich geschlossenes Steuerungs-Rack ist.
Das Backpanel ist das strukturelle und elektrische Rückgrat dieser Einheit.
Innerhalb des Chassis der Basis-Einheit:
Der einzelne Erweiterungssteckplatz des A20B-2003-0810 nimmt Boards aus der Optionsfamilie A20B-8101 auf — Profibus Master (A20B-8101-0050), Profibus Slave (A20B-8101-0100), DeviceNet Master (A20B-8101-0220), DeviceNet Slave (A20B-8101-0330), Fast Ethernet (A20B-8101-0030), FL-net (A20B-8101-0031) und andere.
Jedes wird in den Erweiterungssteckplatz gesteckt und verbindet sich elektrisch mit der Hauptplatine der CNC über die Bus-Leiterbahnen des Backpanels.
Beim Austausch des A20B-2003-0810 oder beim Aufbau einer Basis-Einheit 30i/31i/32i-A für eine Nachrüstung hängt die Auswahl des Backpanels davon ab, wie viele Optionsboards die Anwendung benötigt:
Keine Optionsboards benötigt: Verwenden Sie A20B-2003-0600 (kein Steckplatz). Die Maschine verwendet nur die auf der Hauptplatine integrierte Konnektivität — FSSB, serielle Spindel, I/O Link, eingebettetes Ethernet — und keine zusätzlichen Feldbus- oder Kommunikationsoptionen.
Ein Optionsboard benötigt: Verwenden Sie A20B-2003-0810 (1 Steckplatz — dieses Board).
Die Maschine benötigt genau eine zusätzliche Kommunikationsoption wie Profibus, DeviceNet, FL-net oder Fast Ethernet.
Zwei Optionsboards benötigt: Verwenden Sie A20B-2003-0610 (2 Steckplätze). Die Maschine benötigt gleichzeitig zwei zusätzliche Kommunikationsoptionen.
Die Verwendung eines Backpanels mit weniger Steckplätzen als benötigt lässt keinen Platz für erforderliche Optionsboards.
Die Verwendung eines Backpanels mit mehr Steckplätzen als benötigt verursacht keine funktionellen Probleme — der leere Steckplatz bleibt einfach ungenutzt.
Die physischen Abmessungen des Gehäuses der Basis-Einheit bestimmen, welches Backpanel physisch passt. Bestätigen Sie daher immer die Gehäusekonfiguration vor der Bestellung.
F1: Die Basis-Einheit 30i-A funktionierte mit einem installierten Optionsboard. Das Backpanel war beschädigt. Muss ich dasselbe A20B-2003-0810 verwenden oder kann ich das A20B-2003-0610 (2 Steckplätze) verwenden?
Physisch kann das A20B-2003-0610 (2 Steckplätze) das A20B-2003-0810 (1 Steckplatz) ersetzen, wenn das Gehäuse der Basis-Einheit den anderen Formfaktor des Backpanels aufnimmt.
Das Backpanel muss physisch in das Chassis passen — die Gehäusevarianten von FANUC sind auf spezifische Steckplatzanzahlen ausgelegt.
Bestätigen Sie, dass die Teilenummer des Gehäuses ein 2-Slot-Backpanel unterstützt, bevor Sie es ersetzen.
Funktionell verursacht ein leerer zweiter Steckplatz keine Probleme — das Optionsboard verbleibt im benutzten Steckplatz und der leere Steckplatz wird einfach nicht verwendet.
F2: Die 30i-A Steuerung hat ein Profibus-Master-Board im Erweiterungssteckplatz. Kann das Backpanel ausgetauscht werden, ohne das Profibus-Board zu entfernen?
Entfernen Sie das Optionsboard aus dem Steckplatz, bevor Sie das Backpanel aus dem Chassis entfernen.
Das Backpanel und das Optionsboard sind separate Komponenten — das Backpanel wird durch Lösen der Befestigungsschrauben am Chassis entfernt, während das Optionsboard separat vom Steckverbinder abgezogen wird.
Wiederinstallation in umgekehrter Reihenfolge: Zuerst das Backpanel, dann das Optionsboard in den zugänglichen Erweiterungssteckplatz.
F3: Nach dem Austausch des A20B-2003-0810 generiert das Profibus-Optionsboard einen Alarm, der vorher nicht vorhanden war. Was sollte untersucht werden?
Fehler bei der Neuinstallation sind die häufigste Ursache für Alarme von Optionsboards nach einem Backpanel-Austausch.
Das Board ist möglicherweise nur teilweise im Steckverbinder eingerastet — ein Kantenverbinder, der eingesteckt zu sein scheint, aber falsch ausgerichtet oder teilweise eingerastet ist, verursacht genau dieses Symptom.
Setzen Sie das Board fest und gleichmäßig wieder ein. Überprüfen Sie auch, ob alle externen Kabel zum Optionsboard (Profibus-Netzkabel usw.) nach dem Austausch korrekt wieder angeschlossen wurden.
F4: Was ist der Unterschied zwischen dem "Backpanel", das in der Serie 30i/31i/32i-A verwendet wird, und den Backplanes, die in früheren FANUC Serien 16/18 Controllern verwendet wurden?
Die Basis-Einheit 30i/31i/32i-A verwendet ein kompaktes Backpanel, das speziell für die physische und elektrische Architektur des High-End-i-Serien-Controllers entwickelt wurde.
Frühere Serien 16/18 Controller verwendeten unterschiedliche Rack-Backplane-Designs mit unterschiedlichen Steckplatzanzahlen, Steckverbindertypen und Bus-Architekturen.
Das A20B-2003-0810 ist nicht mit Backplane-Boards von 16/18-Serien-Controllern austauschbar. Verwenden Sie immer das für die spezifische CNC-Generation und das Chassis angegebene Backpanel.
F5: Erfordert der Austausch des A20B-2003-0810 Backpanels eine Datensicherung oder Parameteränderungen?
Nein. Das Backpanel ist ein passives Verbindungskabel — es speichert keine Daten.
Nach dem Austausch bleiben alle Parameter und Programme in den FROM/SRAM-Modulen auf der Hauptplatine, die nicht gestört wurden.
Installieren Sie die Hauptplatine, das Netzteil und die Optionsboards in das neue Backpanel, schalten Sie es normal ein und überprüfen Sie die Systemfunktion. Es ist keine Dateneingabe erforderlich, es sei denn, während desselben Wartungsereignisses wurden auch andere Boards ausgetauscht.
