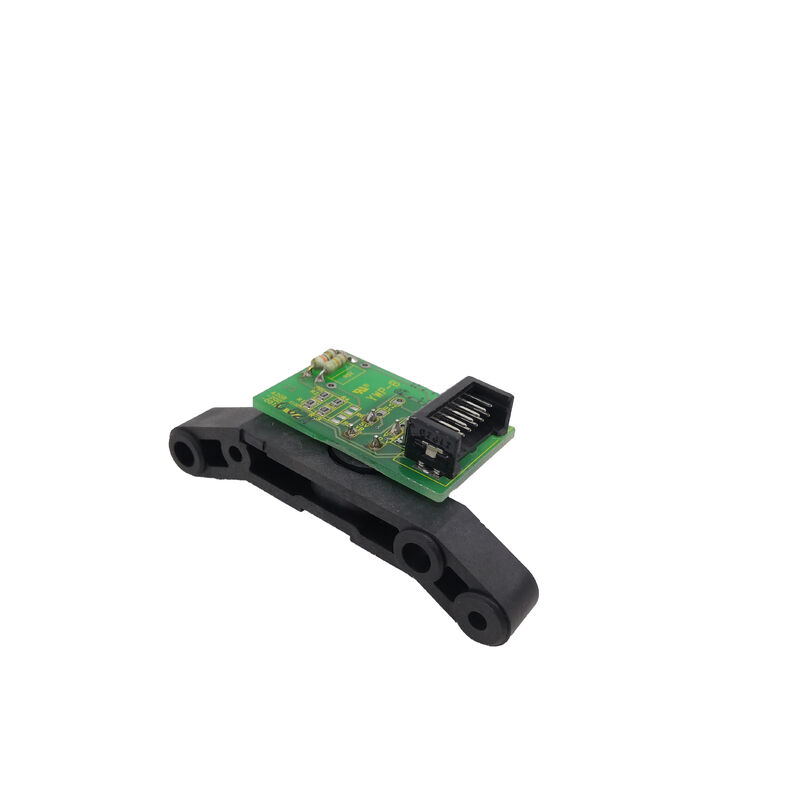

FANUC A20B-2003-0750 | Bedienfeld-I/O-Leiterplatte (B1) — Serie A20B-2003, CNC-Werkzeugmaschinen-Bedienoberflächen-Steuerplatine, Herkunft Japan

Übersicht

Die FANUC A20B-2003-0750 ist die Bedienfeld-I/O-Leiterplatte (Bezeichnung B1) — die Elektronikplatine hinter der physischen Oberfläche des Bedienfelds einer CNC-Werkzeugmaschine. Jeder Knopf, den der Bediener drückt, jede Kontrollleuchte, die aufleuchtet, jede Position des Vorschubgeschwindigkeits-Override-Drehknopfes und die Not-Aus-Schaltung der Maschine laufen über diese Platine. Sie ist praktisch das sensorische und motorische Nervensystem der Bediener-Maschinen-Schnittstelle.

In der FANUC CNC-Architektur ist das Bedienfeld nicht einfach eine passive Schalter- und Lampenbaugruppe, die direkt mit den I/O-Modulen der CNC verdrahtet ist. Die Bedienfeld-I/O-Platine fügt eine Ebene der Intelligenz und Signalaufbereitung zwischen den rohen mechanischen Schaltern und der internen Logik der CNC hinzu.

Rohe Schalterkontakte werden entprellt und gefiltert, um zu verhindern, dass Kontaktprellen fehlerhafte Eingaben erzeugt. Lampenstromkreise werden geregelt, um eine Verschlechterung von LED- oder Glühlampen-Hintergrundbeleuchtungen durch Spannungsspitzen zu verhindern.

Die Signale des MPG (Manual Pulse Generator) Handrads werden empfangen und in Impulsfolgen für den manuellen Betriebsmodus der CNC umgewandelt.

Die Not-Aus-Schaltung wird mit der entsprechenden Sicherheitslogik implementiert, um sicherzustellen, dass der Not-Aus unabhängig vom Zustand der CNC-Software wirksam bleibt.

Die Bezeichnung "B1" in der offiziellen Beschreibung der Platine identifiziert eine spezifische Konfiguration innerhalb des Produkts A20B-2003-0750 — Bedienfeld-I/O-Platinen der Serie A20B-2003 werden in Varianten (B1, B2 usw.) hergestellt, die unterschiedlichen Bedienfeldkonfigurationen mit unterschiedlichen I/O-Punkten, verschiedenen MPG-Schnittstellenoptionen und verschiedenen Anschlusslayouts entsprechen, um zum spezifischen Bedienfeld zu passen, in das die Platine eingebaut ist.

Wichtige Spezifikationen

Was die Bedienfeld-I/O-Leiterplatte tatsächlich tut

Der Funktionsumfang, der von der A20B-2003-0750 verwaltet wird, spiegelt alles wider, was am physischen Interaktionspunkt des Bedieners mit der Maschine geschieht. Beginnend auf der Eingangsseite des Bedienfelds:

Drucktasten- und Schlüsselschaltereingänge: Jede Drucktaste und jede Schlüsselschalterposition auf dem Bedienfeld ist mit einem Eingangskreis auf der A20B-2003-0750 verdrahtet.

Wenn eine Taste gedrückt wird, registriert der Eingangskreis der Platine den geschlossenen Kontakt, entprellt ihn (filtert die kurze Oszillation des mechanischen Kontakts heraus, bevor er sich stabilisiert) und meldet den logischen Zustand an die PMC der CNC. Die PMC reagiert dann auf den Tastendruck — Starten des Zyklus, Aktivieren der Kühlung, Auswählen eines Programms usw.

Manuelle Impulsgeber (MPG) Schnittstelle: Das Handrad oder MPG erzeugt Impulsfolgen (typischerweise 100 Impulse pro Umdrehung), wenn der Bediener es dreht. Die A20B-2003-0750 empfängt diese Impulse und wandelt sie für den manuellen Impulsausgang der CNC um. Der MPG-Signalweg erfordert eine sorgfältige elektrische Behandlung — die Signale sind differentiell, die Impulszahl muss präzise sein, ohne fehlende oder Phantomimpulse, und die Richtung (CW vs. CCW) muss korrekt dekodiert werden.

Jeder Fehler im MPG-Schnittstellenkreis auf dieser Platine beeinträchtigt direkt die Fähigkeit des Bedieners, Achsen manuell zu verfahren.

Override-Schalter: Vorschubgeschwindigkeits-, Spindel- und Eilgang-Override-Drehknöpfe erzeugen Signale mit variabler Position — entweder ein Mehrpositionsschalter (der einen Binärcode erzeugt) oder ein analoger Potentiometer —, die die Platine in prozentuale Override-Werte dekodiert, die an die CNC gemeldet werden.

Anzeigelampenausgänge: Die PMC der CNC steuert Ausgangssignale zur Aktivierung von Anzeigelampen auf dem Bedienfeld.

Die Ausgangstreiberkreise der Platine liefern geregelten Strom an jede Lampe, schützen die I/O der PMC vor direkter Lampenlast und liefern den korrekten Strom für LED- und Glühlampentypen.

Not-Aus (E-Stop) Schaltung: Der Not-Aus-Knopf ist über eine redundante Sicherheits schaltung auf der Platine angeschlossen, die sicherstellt, dass das Not-Aus-Signal parallel sowohl die Servo-Steuerung der CNC als auch das Sicherheitsrelais der Maschine erreicht — die Implementierung der Platine muss die relevanten Sicherheitsstandards für die Not-Aus-Funktion erfüllen.

Fehlersymptome, die auf ein Problem mit der A20B-2003-0750 hinweisen

Bedienfeld-I/O-Platinen fallen auf Arten aus, die für jeden, der am Bedienpult der Maschine steht, sofort sichtbar sind:

Nicht reagierende Tasten: Eine oder mehrere Tasten des Bedienfelds reagieren nicht auf die CNC, obwohl der PMC-Diagnosebildschirm bestätigt, dass die CNC im richtigen Modus ist, um diese Eingaben zu akzeptieren.

Dies deutet auf einen Fehler im Eingangskreis der Platine hin — entweder ein defekter Eingangspuffer-IC oder ein beschädigter Anschlussstift.

Phantom-Tastendrücke: Die CNC reagiert auf einen Funktionsbefehl, ohne dass der Bediener die entsprechende Taste drückt.

Dies deutet auf einen Eingangskreis hin, der im geschlossenen Zustand klebt — möglicherweise ein defekter Pull-up-Widerstand oder ein beschädigter Eingang-IC mit einem leckenden Ausgang.

Lampenanomalien: Bedienfeld-Anzeigelampen, die dauerhaft leuchten, dauerhaft aus sind oder flackern, obwohl sie stabil sein sollten — nicht verursacht durch die PMC-Logik, sondern durch defekte Lampentreiber-ICs oder offene Ausgangsspuren auf der Platine.

MPG-Fehlfunktion: Das Handrad dreht sich, aber die Achsenbewegung ist unregelmäßig, inkonsistent oder fehlt. Die MPG-Impulsfolge fehlt oder ist auf Platinenebene beschädigt.

Not-Aus-Schaltungsfehler: Die CNC generiert einen Not-Aus-Alarm, der nicht gelöscht werden kann, selbst wenn der physische Not-Aus-Knopf losgelassen wird.

Dies erfordert eine sofortige Untersuchung, da ein Not-Aus-Schaltungsfehler sowohl ein Sicherheits- als auch ein Betriebsproblem darstellen kann.

FAQ

F1: Wie unterscheidet sich ein Ausfall der A20B-2003-0750 von einem Ausfall eines PMC-Ausgangs- oder Eingangssignals in der CNC selbst?

Der Diagnosepfad ist: Zuerst den PMC-Diagnosebildschirm (G/F-Adress-Ein- und Ausgänge) überprüfen. Wenn der PMC-Diagnosebildschirm zeigt, dass ein Eingangssignal unabhängig vom Zustand der physischen Taste aktiv oder inaktiv ist, liegt das Problem auf dem I/O-Pfad zwischen der Taste und der PMC —, was die A20B-2003-0750 einschließt.

Wenn der PMC-Diagnosebildschirm zeigt, dass der Eingang korrekt dem physischen Tastenstatus folgt, aber die Maschinenfunktion nicht aktiviert wird, liegt das Problem in der PMC-Leiter oder im Ausgangskreis. I/O-Platinenfehler zeigen typischerweise Eingänge, die dem physischen Bedienfeldstatus nicht folgen.

F2: Kann die A20B-2003-0750 ohne Sicherung von CNC-Parametern oder -Programmen ersetzt werden?

Ja. Die Bedienfeld-I/O-Platine speichert keine CNC-Programm- oder Parameterdaten. Sie ist ein reines Signalinterface-Gerät — kein SRAM, keine Batterie, kein programmierbarer Speicher. Der Austausch erfordert nur ein Ausschalten, einen physischen Platinentausch und ein Einschalten.

Die Parameter, Programme und die PMC-Leiter der CNC bleiben vom Austausch der Bedienfeldplatine unberührt.

Die einzige erforderliche Überprüfung nach dem Austausch ist die Funktionsprüfung aller Bedienfelttasten, Lampen, MPG und des Not-Aus, um zu bestätigen, dass die Ersatzplatine korrekt verdrahtet und funktionsfähig ist.

F3: Das MPG-Handrad reagiert nach dem Austausch der A20B-2003-0750 nicht. Was sollte zuerst überprüft werden?

Bestätigen Sie zuerst, dass das MPG-Kabel korrekt an die neue Platine angeschlossen ist — MPG-Kabel sind manchmal mehrfach gesteckte Baugruppen, bei denen ein Stecker leicht übersehen wird. Zweitens, stellen Sie sicher, dass der Achsenwahlschalter auf dem Bedienfeld auf eine aktive Achse eingestellt ist.

Drittens, überprüfen Sie die CNC-Parametereinstellungen für die MPG-Vergrößerung und Achsenwahl, wenn das MPG vor dem Platinentausch funktionierte — diese Einstellungen befinden sich in der CNC und werden durch den Platinentausch nicht beeinflusst, aber ihre Bestätigung eliminiert sie als Variablen.

Überprüfen Sie schließlich, ob die MPG-Einheit selbst funktionsfähig ist, indem Sie ihre Ausgangssignale mit einem Oszilloskop messen, während das Handrad gedreht wird.

F4: Ist die A20B-2003-0750 für alle Werkzeugmaschinenhersteller gleich, oder gibt es eine maschinenspezifische Version?

Die A20B-2003-0750 (B1-Konfiguration) ist die Standard-Bedienfeld-I/O-Platine von FANUC für eine definierte Bedienfeldkonfiguration. Werkzeugmaschinenhersteller, die diese Standard-FANUC-Bedienfeldbaugruppe verwenden, werden diese Platine verwenden.

Werkzeugmaschinenhersteller, die ihre eigenen kundenspezifischen Bedienfelder entwerfen — mit einer anderen Anzahl von Tasten, nicht standardmäßigen MPG-Schnittstellen oder proprietären Lampenanordnungen — können jedoch ein anderes I/O-Platinenmodell oder eine kundenspezifische Schnittstelle zwischen ihrem Bedienfeld und der Standard-FANUC-I/O-Platine verwenden.

Bestätigen Sie vor der Bestellung eines Ersatzteils anhand des elektrischen Schaltplans der Maschine oder des Etiketts der vorhandenen Platine, dass die A20B-2003-0750 die richtige Platine für die Bedienfeldkonfiguration der spezifischen Maschine ist.

F5: Was sind die häufigsten Ursachen für den Ausfall der A20B-2003-0750 bei langjährig genutzten Maschinen?

Kontamination ist die Hauptursache in Werkzeugmaschinenumgebungen — Kühlnebel, Ölnebel und metallischer Staub, die über Jahre des Betriebs durch die Lüftungsschlitze des Bedienfelds eindringen, lagern leitfähige Filme auf der Platinenoberfläche ab und verursachen Kurzschlüsse zwischen benachbarten Leiterbahnen oder Eingangspins.

Die zweithäufigste Ursache ist die kontaktbedingte Verschlechterung der Anschlussbuchsen der Platine — jahrelanges Öffnen des Bedienfelds zur Wartung lockert allmählich die Kartenrand- oder Gegenstecker, was zu intermittierenden Kontakten führt, die sich als zufällige Tastenfehler äußern.

Die dritte Ursache ist der Ausfall des Lampentreiber-ICs durch Überstrom, wenn eine Bedienfeldlampe durch einen falschen Typ ersetzt wird, der mehr Strom zieht als die Nennleistung des Treiber-ICs.
