| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A20B-2002-0850 |
| Parameter | Wert |
|---|---|
| Anzahl der Schlitze | 1 (einfach) |
| Typ der Platte | Passive Rückseite (keine aktiven Komponenten) |
| Funktion | Leistungs- und Signalverteilung an das installierte Modul |
| Reihe | A20B-2002 |
| Kompatible Architektur | FANUC CNC-Modulsteuerständer |
| Status | Erhältlich renoviert |
| Ursprung | Japan |

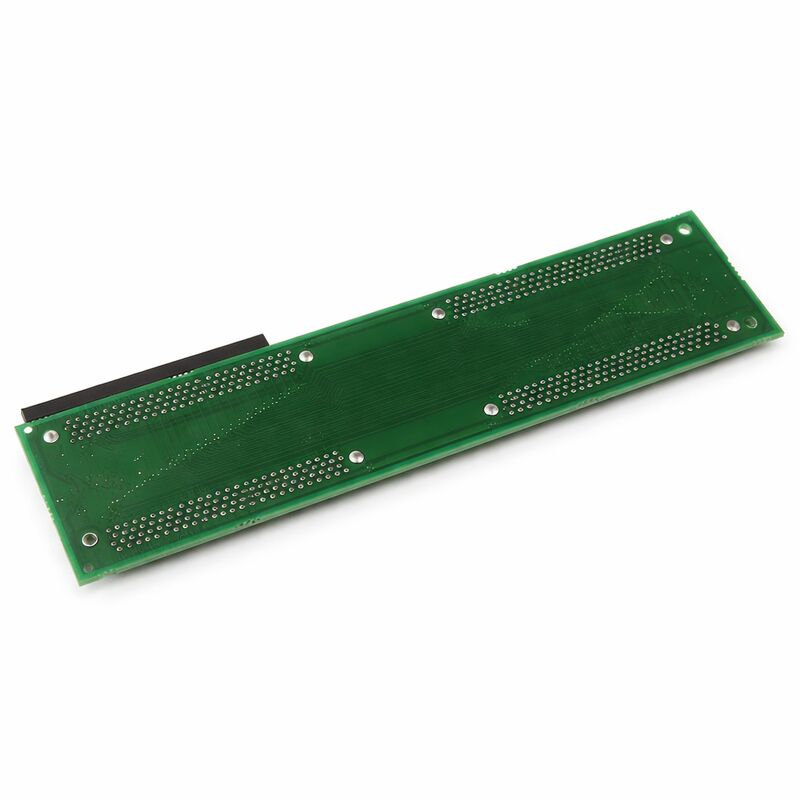

DieFANUC A20B-2002-0850ist ein Backplane-Board mit einem einzigen Schlitz kompakte, passive und leicht zu übersehen, bis es ausfällt.
Sie laufen nicht mit Software, sondern sitzen einfach zwischen dem CNC-Chassis und den an sie angeschlossenen Steuerungsmodulen und leiten Strom und Daten.
Diese Einfachheit macht sie zuverlässig. Es bedeutet auch, wenn man versagt, ist der Ausfallmodus normalerweise offensichtlich: physische Schäden am Steckverbinder, eine geknackte PCB-Spur durch einen mechanischen Aufprall,oder eine Verunreinigung, die zu einer Kurzstrecke zwischen den Antriebsschienen führt.
Die A20B-2002-Backplane-Familie umfasst eine Reihe von Slot-Konfigurationen, die in den modularen CNC-Architekturen von FANUC verwendet werden.
Eine Variante mit einem einzigen Schlitze wie der A20B-2002-0850 wird verwendet, wenn genau eine Option oder ein Erweiterungsmodul untergebracht werden muss, ob es sich um eine zusätzliche E/A-Karte, eine Kommunikationsoberfläche,oder ein anderes SteuerungsmodulDer Formfaktor mit einem einzigen Schlitz hält den Fußabdruck kompakter, ohne leere Schlitze im Regal zu hinterlassen.
Die modulare Konstruktion von FANUC bedeutet Backplane-Boards mit unterschiedlicher Anzahl von Schlitten (ein Schlitten, zwei Schlitten3 Schlitze) können in einem CNC-Steuerregal kombiniert werden, um die exakte Konfiguration zu erstellen, die der Maschinenbauer benötigt.
Jedes Backplane verwaltet seine zugewiesenen Slots unabhängig voneinander, während es sich an die gemeinsame Stromverteilung und Busarchitektur des Racks anschließt.
Die Identifizierung eines ausfallenden Backplane-PCB ist nicht immer einfach, weil die Symptome wie der Ausfall eines Moduls aussehen, das an ihn angeschlossen ist.ein Datenserver, oder ein I/O-Erweiterungsmodul plötzlich nicht kommuniziert oder systematische Alarme auslöst, ist die Rückseite zu überprüfen, bevor das Modul selbst verurteilt wird.
Zu den häufigsten Ursachen für ein Fehlschlag des Hinterplatzes gehören:
Verbindungsverschleiß.Die Kanten- oder Pin-Anschlüsse auf der Rückseite, die mit dem Plug-in-Modul verbunden sind, verschleiern sich im Laufe der Zeit.
Bei Maschinen, bei denen die Module wiederholt zur Wartung entfernt wurden, können die Steckverbinderkontakte eine zuverlässige Federspannung verlieren, was zu intermittierenden Verbindungsfehlern führt, die wie Modulfehler aussehen.
Körperliche Schäden.Schäden durch Aufprall oder übertriebene Montageschrauben können das PCB-Substrat knacken.
Ein geknacktes Substrat bricht Kupferspuren auf, wodurch eine Stromleitung oder ein Signalpfad zum Modul eröffnet wird, was ein Symptom erzeugt, dass das Modul selbst tot ist.
Kontamination.Kühlmittelnebel oder feine Metallverunreinigungen, die in die Steuerungskabine gelangen, können Isolationslücken auf der Rückseite überbrücken und Leckagewege zwischen den Schienen schaffen.
Die daraus resultierende Stromzufuhr kann zum Einschalten von Alarmen oder thermischen Abschaltungen führen.
Der A20B-2002-0850-Austausch erfordert keine Datensicherung. Das Backplane speichert nichts.
Die Lösung ist sauber, wenn die Rückseite die eigentliche Fehlerquelle ist.
F1: Wie kann ich bestätigen, dass das Hintergrundbild und nicht das Modul fehlerhaft ist?
Das verdächtige Modul wird vorübergehend in einem bekannten guten Schlitz des gleichen Typs in demselben Controller installiert, falls es einen gibt.Die Rückseite des ursprünglichen Schlitzes ist die Fehlerquelle.Wenn das Modul in beiden Schlitten versagt, ist das Modul selbst defekt.
A continuity check of the backplane's power and signal traces — using the CNC's hardware connection manual to identify which pins carry which signals — can also confirm trace integrity without needing a spare module.
F2: Erfordert der A20B-2002-0850-Austausch Änderungen der CNC-Parameter?
Nach dem physischen Austausch installieren Sie das Modul neu, geben Sie Strom an und überprüfen Sie, ob das Modul korrekt kommuniziert.
Es sind keine Änderungen der Software oder der Parameter erforderlich, es sei denn, das Modul selbst wurde gleichzeitig ersetzt.
F3: Kann anstelle der 1-Steckplatte A20B-2002-0850 ein 2-Steck-Backplane-Board verwendet werden?
Verschiedene Slotzahlen sind ohne physikalische Änderungen des Chassis oder des Rackgehäuses nicht austauschbar.
Das 1-Slot-Backplane passt zum zugewiesenen physikalischen Raum und zu den Anschlussstellen für eine Ein-Slot-Erweiterungsposition.
Die Anbringung eines 2-Steckplatzes in eine 1-Steckposition würde eine physikalische Dimensionsunvereinbarkeit verursachen.
Die Anzahl der Schlitze der Rückfläche muss immer mit der spezifischen Position im Fahrgestell des CNC-Steuerstäbes übereinstimmen.
F4: Besteht bei der Handhabung der A20B-2002-0850 während des Austauschs die Gefahr von ESD-Schäden?
Ja, obwohl passive Backplane-Boards weniger empfindlich auf ESD reagieren als aktive Prozessor-Boards.
Die Kupferspuren der Rückfläche und alle auf der Oberfläche befestigten passiven Komponenten sind durch elektrostatische Entladungen gefährdet, insbesondere wenn sie nackte Metallflächen berühren.
Handhabung an den Rändern des Brettes und Vermeidung von Schieben des Brettes auf nicht antistatischen Oberflächen.
F5: Der Steckverbinder auf der A20B-2002-0850 ist physisch beschädigt, aber die Spuren scheinen intakt zu sein. Ist eine Reparatur nur durch Steckverbinder möglich?
Wenn der Schaden auf den Steckverbinder beschränkt ist, kann eine Reparatur auf Steckverbinderebene möglich sein.Die Oberflächenanschlüsse können von einem Techniker mit geeigneten Werkzeugen neu verbaut oder ausgetauscht werden.
Die Reparatur von Anschlussschäden an einer Rückseite erfordert jedoch die Überprüfung, ob während des Ausfalls keine Padschäden unter dem Anschluss aufgetreten sind.
Wenn das Pad-Kupfer aufgehoben ist, wird der Austausch des Steckers unpraktisch und der Austausch der Platte ist der richtige Weg.
