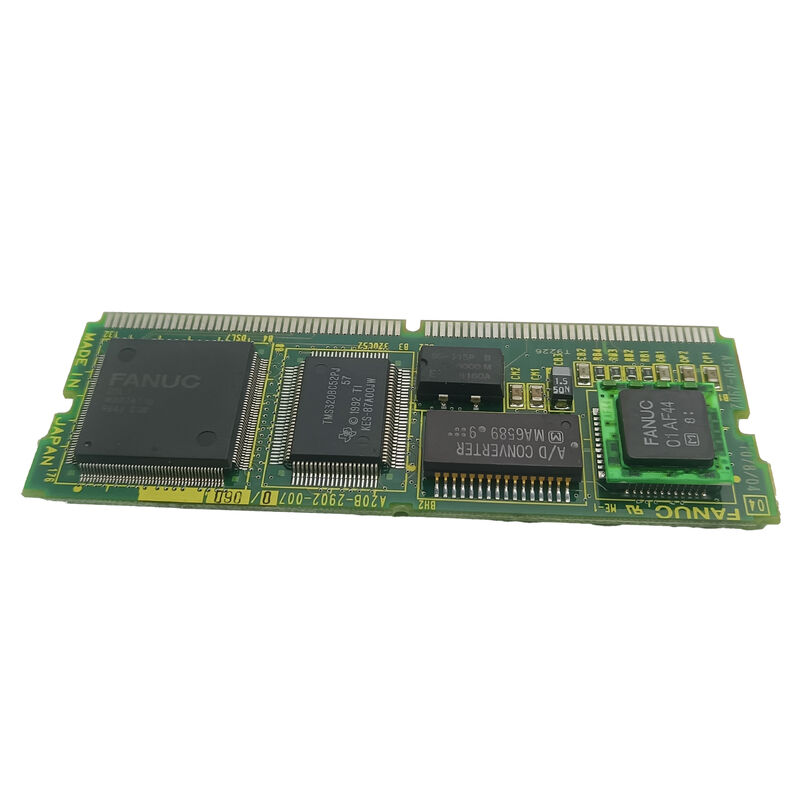

FANUC A20B-2902-0180 | Servo-Steuermodul-Leiterplatte — Serie A20B-2902, Plug-in-Servo-Schnittstellenkarte, CNC-Industrieersatzteil, Herkunft Japan

Übersicht

Das FANUC A20B-2902-0180 gehört zur Produktfamilie A20B-2902 — einer Reihe kompakter Plug-in-Servo-Steuermodule, die als Brücke zwischen der zentralen Prozessoreinheit des CNC-Systems und den Servo-Verstärker-Antriebsstufen dienen.

In der CNC-Steuerungsarchitektur von FANUC aus den späten 1980er bis 1990er Jahren wurden die Module der Serie A20B-2902 typischerweise in dedizierte Steckplätze auf der Haupt-CPU-Platine oder einem separaten Servo-Motherboard installiert. Sie lieferten die analoge oder digitale Servo-Befehlssignalaufbereitung, den Empfang von Rückmeldesignalen und die Ausführung der Achsregelkreise für die gesteuerten Achsen der CNC.

Die Querverweisnummer A350-2902-T186/01 identifiziert eine zugehörige Baugruppe oder eine Unterspezifikation für dieses Modul — eine gängige Praxis bei FANUC, bei der dieselbe funktionale Platine sowohl eine A20B-Leiterplattennummer als auch eine A350-Baugruppennummer trägt. Die A350-Nummer identifiziert eine aufgebaute Unterbaugruppe, die zusätzliche Hardware- oder Firmware-Elemente über die reine Leiterplatte hinaus enthalten kann.

Die Bezeichnung "Soft 9070" identifiziert die Servo-Software-Generation, für die dieses Modul bestimmt ist — die Servo-Steuerungssoftware von FANUC wurde systematisch versioniert, wobei jede Version für spezifische Motortypen, Encoder-Auflösungen und Regelparameter abgestimmt wurde.

Die Softwareversion wird in der Firmware des Moduls selbst gespeichert, und die Kompatibilität zwischen der Servo-Softwareversion und dem angeschlossenen Motor/Encoder-System ist eine kritische Installationsvoraussetzung.

Wie alle Platinen der Serie A20B-2902 ist die A20B-2902-0180 ein Modul in Surface-Mount-Technologie (SMT) — kompakt, dicht und thermisch verwaltet, um in der geschlossenen elektrischen Schaltschrankumgebung der CNC zuverlässig zu arbeiten.

Sein kompaktes Formfaktors ermöglicht die Installation ohne erheblichen Platzbedarf, während es die Echtzeit-Servo-Verarbeitung liefert, die die moderne CNC-Bewegungssteuerung erfordert.

Schlüsselspezifikationen

Die Familie A20B-2902 im Kontext

Die Serie A20B-2902 umfasst eine breite Palette von Servo-bezogenen Leiterplatten im CNC-Ökosystem von FANUC — von Zwei-Achsen-Digital-Servo-Steuermodulen (wie der A20B-2902-0070) über Spindel-Schnittstellenmodule (A20B-2902-0236) bis hin zu DRAM-Speichermodulen (A20B-2902-0630) und SRAM-Speichermodulen.

Was die Familie vereint, ist ihre Rolle als Plug-in-Tochterplatinen — kompakte Leiterplatten, die in definierte Positionen auf den größeren Motherboard-Baugruppen von FANUC gesteckt werden, um spezifische Systemfähigkeiten hinzuzufügen oder zu erweitern.

Die Position der A20B-2902-0180 innerhalb dieser Familie als Servo-Steuermodul platziert sie im bewegungskritischen Teil des CNC-Systems.

Servo-Steuermodule dieser Ära waren dafür verantwortlich, die vom CNC-CPU berechneten Achspositionen (aktualisiert in jedem Interpolationszyklus — typischerweise alle 1-8 ms, abhängig von der Steuerungsgeneration) zu übernehmen und die höherfrequenten Strom- und Geschwindigkeitsregelkreise (mit der PWM-Frequenz, typischerweise 4-8 kHz) auszuführen, die Positionsbefehle in Motordrehmoment umwandeln.

Diese hierarchische Steuerungsstruktur — langsame Interpolation in der CNC-CPU, schnelle Servoregelkreise im dedizierten Servomodul — ist die Grundlage der Servo-Steuerungsarchitektur von FANUC.

Servo-Softwareversion und Modulkompatibilität

Die Bezeichnung "Soft 9070", die mit der A20B-2902-0180 verbunden ist, ist bedeutsam. FANUC Servo-Softwareversionen kodieren spezifische Motorparameter, Regelgesetzkoeffizienten und Funktionsumfänge, die auf bestimmte Generationen von Servomotoren und Encodern abgestimmt sind.

Ein Modul, das Soft 9070 ausführt, ist auf die Servomotoren, Encoder und die CNC-Systemgeneration abgestimmt, für die es entwickelt wurde.

Die Installation eines Servo-Steuermoduls mit einer inkompatiblen Softwareversion — zum Beispiel der Austausch eines Moduls mit einer anderen Soft-Nummer, wenn eine bestimmte Version erforderlich ist — kann zu folgenden Problemen führen: falsche Skalierung der Drehmomentkonstante (wodurch die Achse bei einem bestimmten Positionsfehler mit falscher Geschwindigkeit läuft), falsche Interpretation der Encoder-Impulszahl (wodurch Positionsfehler entstehen) oder Alarmbedingungen, da die Verstärkungseinstellungen des Regelkreises nicht mit den mechanischen Eigenschaften des Motors übereinstimmen.

Die Überprüfung der Kompatibilität der Softwareversion vor der Installation einer Ersatz-A20B-2902-0180 ist ebenso wichtig wie die Überprüfung der physischen Teilenummer.

Diagnosesignale und Fehlererkennung

Fehler an Servo-Steuermodulen in FANUC CNC-Systemen äußern sich als spezifische Alarmcodes des Servo-Systems. Häufige Alarmkategorien, die das Servo-Steuermodul betreffen (im Gegensatz zum Motor, Kabel oder der Leistungsstufe), sind:

Servo-Kommunikationsalarme: Das Steuermodul verwaltet die serielle Kommunikation mit den Servo-Verstärkern — wenn die Kommunikationsschaltungen des Moduls ausfallen, kann die CNC den Servo-Bereitschaftsstatus nicht empfangen, was zu Alarmen bei fehlgeschlagener Servo-Initialisierung führt.

Positionsabweichungsalarme: Wenn das Positionsfehlerregister des Servomoduls schneller ansteigt, als der Regelkreis reagieren kann — verursacht durch eine fehlerhafte Verstärkungsstufe oder einen beschädigten Regelparameter-Satz in der Modul-Firmware — löst die CNC einen Alarm wegen übermäßiger Folgedifferenz aus.

Gleichzeitige Fehler an mehreren Achsen: Da ein Steuermodul mehrere Achsen bedienen kann (abhängig von der CNC-Konfiguration), äußert sich ein Modulversagen oft als gleichzeitige Alarme an allen gesteuerten Achsen, anstatt als Ein-Achsen-Fehler, der eher ein Motor- oder Kabelproblem ist.

FAQ

F1: Wie wird die korrekte Servo-Softwareversion (Soft-Nummer) für einen Ersatz der A20B-2902-0180 identifiziert?

Die Servo-Softwareversion ist auf dem Etikett des ursprünglich installierten Moduls aufgedruckt, oder sie kann im Systeminformationsbildschirm der CNC gefunden werden (zugänglich über die SYSTEM-Taste auf dem MDI-Panel). Die Dokumentation des Werkzeugmaschinenherstellers gibt ebenfalls die erforderliche Servo-Softwareversion an.

Beim Bezug eines Ersatzes für die A20B-2902-0180 sollte die Firmware-Revisionssuffix auf der Platine (z. B. /02A) nach Möglichkeit mit dem Original übereinstimmen. Abweichende Servo-Softwareversionen können Servo-Alarme oder falsches Achsenverhalten verursachen.

F2: Kann die A20B-2902-0180 auf Komponentenebene repariert werden, oder ist ein Austausch die einzige Option?

Eine Reparatur auf Komponentenebene ist für erfahrene FANUC-Reparaturzentren mit Zugang zu Prüfständen und geeigneter Servo-Motorlastprüfausrüstung möglich. Häufige Reparaturposten bei Modulen der Serie A20B-2902 sind SMD-Elektrolytkondensatoren (altersbedingt), beschädigte SMD-ICs durch ESD-Ereignisse und ausgefallene Spannungsregler.

Die kompakte SMT-Konstruktion erfordert Präzisions-SMD-Nacharbeitswerkzeuge und qualifizierte Techniker. Für produktionskritische Maschinen ist eine geprüfte Austauschplatine der schnellere Weg; die Reparatur auf Komponentenebene ist die wirtschaftlichere Langzeitoption für Einrichtungen mit Reparaturkapazitäten.

F3: Muss die A20B-2902-0180 mit der spezifischen CNC-Hauptplatine, auf der sie installiert wird, abgestimmt werden?

Ja, in dem Sinne, dass die CNC-Hauptplatine den kompatiblen Backplane-Steckplatz und das Schnittstellenprotokoll für die A20B-2902-0180 haben muss. Das Modul wird in einen definierten Steckplatz gesteckt — die Steckplatzabmessungen, die Anzahl der Steckverbinderpins und das Signalprotokoll auf diesen Pins müssen übereinstimmen.

Zusätzlich muss die Systemsoftware der CNC die spezifische Hardwareversion des Moduls erkennen und initialisieren.

Bestätigen Sie vor der Installation eines Ersatzes die Teilenummer der Hauptplatine der Ziel-CNC und den Steckplatz, den das Modul belegt, anhand des Wartungshandbuchs der CNC.

F4: Welche ESD-Vorsichtsmaßnahmen sind beim Umgang mit der A20B-2902-0180 erforderlich?

Die A20B-2902-0180 enthält CMOS- und Bipolar-ICs, die empfindlich auf elektrostatische Entladung reagieren. Immer mit einem ESD-Armband, das mit einer Erdung verbunden ist, auf einer ESD-sicheren Matte, fern von synthetischen Stoffen, Teppichen und anderen statisch aufladenden Materialien handhaben.

Transportieren und lagern Sie das Modul nur in Antistatikbeuteln. Legen Sie das Modul niemals auf gewöhnliche Karton- oder Kunststoffoberflächen.

ESD-Schäden sind oft latent — die Platine kann nach einem ESD-Ereignis noch funktionieren, aber innerhalb von Tagen oder Wochen unter Betriebsbedingungen vorzeitig ausfallen.

F5: Das Modul hat das Etikett A350-2902-T186/01. Ist dies dasselbe Teil wie die A20B-2902-0180?

Ja. FANUC verwendet für viele Komponenten eine doppelte Nummerierung: Die Nummer A20B-XXXX-XXXX identifiziert die reine Leiterplatte (PCB), während die Nummer A350-XXXX-XXXXX dieselbe Komponente im Kontext einer Unterbaugruppe oder einer Zubehörverpackung identifiziert — sie kann die reine Platine plus eventuell werkseitig installierte Firmware, Schutzabdeckungen oder Zubehör enthalten. Für Beschaffungs- und Ersatzwecke beziehen sich beide Nummern auf denselben funktionalen Artikel, und jede Nummer kann zur Beschaffung des richtigen Ersatzes verwendet werden.

Bestätigen Sie beide Nummern bei der Kommunikation mit Lieferanten, um Verwechslungen zu vermeiden.
