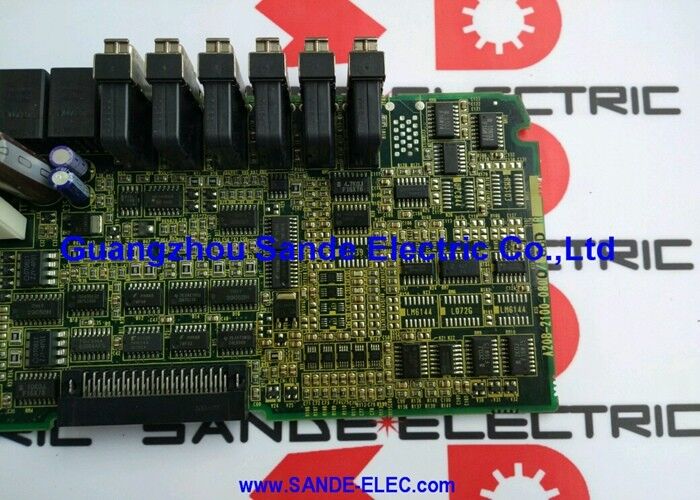

A20B-2002-0521 | FANUC-Bedienfeld-E/A-Leiterplatte – 48DI/32DO/ohne MPG-Schnittstelle/CNC-Panel-Anschlusseinheit

48/32 Ohne MPG – Das kompakte Panel-I/O

Die FANUC A20B-2002-Serie bietet E/A-Karten für den Bedienfeldanschluss mit mehreren Kapazitätsstufen. In dieser Serie ist der A20B-2002-0521 die kompakte Variante – 48 Eingänge und 32 Ausgänge ohne die Schnittstelle des manuellen Impulsgenerators (Handrad):

Die kompakte Spezifikation des A20B-2002-0521 eignet sich für Maschinen mit einfacheren Bedienpanels – Panels, die weniger Maschinenmodi und -funktionen steuern und bei denen das Handrad (MPG) entweder fehlt oder über eine separate dedizierte Schnittstellenplatine gesteuert wird.

Wichtige Spezifikationen

48 Eingänge, 32 Ausgänge – deckt ein Standardpanel ab

Die 48/32 DI/DO-Ergänzung des A20B-2002-0521 erfüllt die Signalanforderungen eines Standard-CNC-Bedienfelds ohne erweiterte Zusatzfunktionen:

48 digitale Eingänge (typische Signalbelegung):Moduswahlkontakte (AUTO/JOG/MDI/EDIT/REF ​​– jede Position ein separater Eingang), Vorschub-Override-Schritte, Zyklusstart, Vorschubhalt, Notstopp, optionaler Stopp, Einzelsatz, Trockenlauf, Maschinensperre, Speicherschutztaste, Spindel-Override-Schritte und maschinenspezifische Funktionstasten.

32 digitale Ausgänge:Anzeigelampen für Modus aktiv, Zyklus aktiv, Vorschub halten, Alarm, Bereitschaft, Spindellaufanzeigen und maschinenspezifische Funktionslampenausgänge.

Die 48/32-Kapazität ist auf Schalttafeln abgestimmt, bei denen der Moduswahlschalter, die Override-Schalter und die Grundzyklus-Steuertasten die Hauptbedienerschnittstelle sind – ohne die erweiterten Funktionstasten und Zusatztafelsignale, die die größere 72/56-Platine erfordern.

Anwendungsszenarien

Kompakter CNC-Panel-I/O-Austausch:Eine FANUC-CNC-Maschine mit einem Standard-Bedienfeld (kein Handrad oder separate Handradschnittstelle) entwickelt Bedienfeld-E/A-Alarme. Die A20B-2002-0521 wird identifiziert. Durch den Austausch werden alle Panelfunktionen wiederhergestellt.

Einfaches CNC-Drehzentrum:Eine CNC-Drehmaschine mit einem einfachen Bedienfeld – Modusauswahl, Vorschubüberbrückung, Zyklusstart/-stopp und Statuslampen – verwendet den A20B-2002-0521 für seinen 48/32-Signalsatz, ohne dass die MPG-Schnittstelle der größeren Platine erforderlich ist.

FAQ

F1: Kann A20B-2002-0521 A20B-2002-0470 (72/56 mit MPG) ersetzen, wenn die größere Platine nicht verfügbar ist?

Nur wenn das PMC-Programm des Panels 48 oder weniger DI und 32 oder weniger DO verwendet. Wenn der PMC Signale im Bereich 49–72 DI oder 33–56 DO anspricht, fehlen diese Signale auf A20B-2002-0521 – was zu PMC-Alarmen führt. Wenn das Bedienfeld außerdem über ein Handrad verfügt und dessen Signale der MPG-Schnittstelle des A20B-2002-0470 zugewiesen sind, würde der Einbau von A20B-2002-0521 dazu führen, dass das Handrad nicht gewartet wird. Führen Sie keinen Austausch durch, ohne die PMC-E/A-Nutzung und die MPG-Zuweisung zu überprüfen.

F2: Ist die W/O MPG-Bezeichnung bei der Bestellung eines Ersatzes wichtig?

Ja. In der Teilenummer A20B-2002-0521 ist die Eigenschaft „W/O MPG“ definiert – dies ist die Platine ohne MPG-Schnittstelle. Möglicherweise gibt es eine entsprechende Teilenummer mit MPG-Schnittstelle bei gleicher 48/32 DI/DO-Kapazität. Wenn die Originalplatine MPG-fähig ist, überprüfen Sie vor der Bestellung die genaue Teilenummer auf dem Etikett der installierten Platine.

F3: Erfordert der Ersatz von A20B-2002-0521 Änderungen am PMC-Programm?

Nein. PMC-Programme adressieren I/O anhand der I/O-Link-Knotenadresse und Signalnummer – nicht anhand der Kartenidentität. Ein gleichwertiger Austausch an derselben Knotenadresse stellt alle Panel-E/A ohne PMC-Änderungen wieder her. Überprüfen Sie nach der Montage alle Panelfunktionen, bevor Sie mit der Produktion fortfahren.

F4: Welche Folgen hat ein Ausfall von A20B-2002-0521?

Wenn die Anschlussplatine des Bedienfelds ausfällt, verliert die CNC PMC den Kontakt zu allen Bedienfeldsignalen über diese Einheit. Die Modusauswahl funktioniert nicht mehr, die Tasten „Zyklusstart“ und „Vorschub halten“ reagieren nicht und die Anzeigelampen werden nicht mehr aktualisiert. I/O-Link-Alarmcodes, die auf die Adresse der Panel-Einheit verweisen, bestätigen den Platinenfehler.

F5: Wie schneidet A20B-2002-0521 im Vergleich zum A16B-2203-0881 (96/64 E/A-Modul) ab?

Das A16B-2203-0881 (96/64 DI/DO) ist ein Maschinen-E/A-Modul – es verbindet sich mit den mechanischen Feldgeräten der Maschine (Endschalter, Sensoren, Magnetspulen in der gesamten Maschinenstruktur). Bei der A20B-2002-0521 (48/32 DI/DO) handelt es sich speziell um eine Anschlusseinheit für das Bedienfeld – zum Anschluss an die Schalter und Lampen des Bedienfelds. Bei beiden handelt es sich um E/A-Karten, die jedoch unterschiedliche Maschinenebenen bedienen: Maschinenkörper und Bedienerschnittstelle.
