| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A20B-2002-0260 |

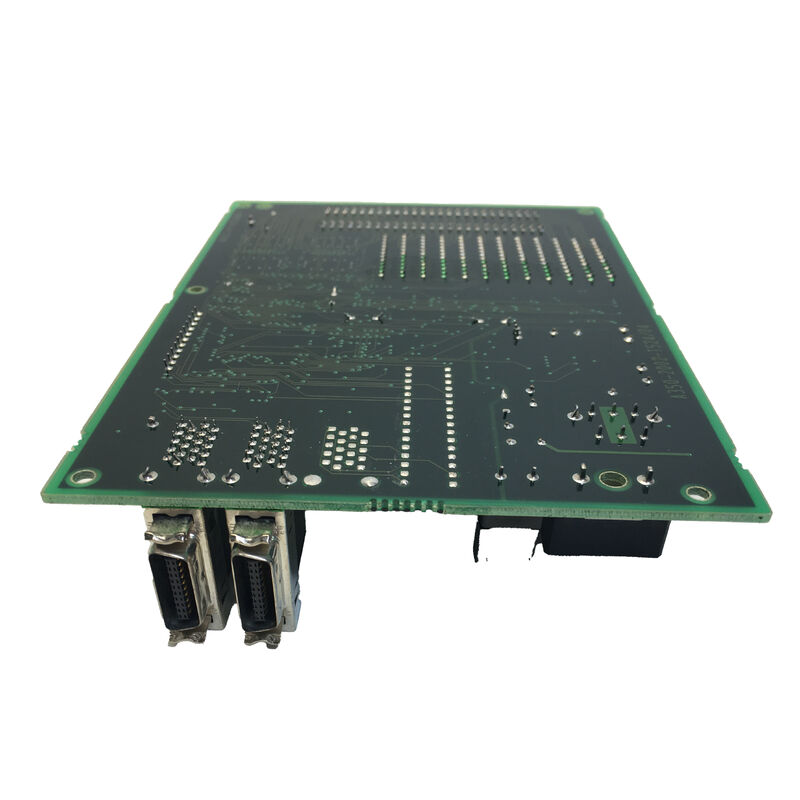

Die FANUC A20B-2002-0260 gehört zur Familie der Leiterplatten der Serie A20B-2002 — eine der am weitesten verbreiteten Leiterplattenserien von FANUC in ihren CNC-Steuerungen, Servo-Verstärkern und Bedienoberflächen.
Die Serie A20B-2002 hat historisch eine breite Palette von Funktionsplatinen innerhalb der FANUC-Systemarchitektur abgedeckt: von Backplane-Verbindungen und I/O-Platinen für Bedienfelder bis hin zu Servo-Verstärkersteuerungen und Hochgeschwindigkeits-Kommunikationsschnittstellenkarten.
Jeder Suffix in der Nummerierung A20B-2002-XXXX entspricht einer spezifischen Funktion und einer Zielsystemgeneration.
Die Familie A20B-2002 wurde in einer Zeit entwickelt, als sich die CNC-Architektur von FANUC rasant weiterentwickelte — der Übergang von analoger zu digitaler Servosteuerung, die Einführung von Faseroptik-FSSB-Servobussen und die zunehmende Integration von PC-basierten Bedienoberflächen trieben ein wachsendes Portfolio von A20B-2002-Varianten-Leiterplatten voran.
Diese Familie repräsentiert daher eine der technisch vielfältigsten Reihen von FANUC-Platinen und spielt eine entscheidende Rolle in Systemen, die weltweit in Produktionsanlagen in Betrieb sind.
Als original von FANUC in Japan gefertigte Platine wurde die A20B-2002-0260 nach den industriellen Qualitätsstandards von FANUC entwickelt und produziert — robuste Leiterplattensubstrate, hochzuverlässige SMT-Komponentenlötung und gegebenenfalls konforme Beschichtungen, um die Luftfeuchtigkeit und die in typischen Werkzeugmaschinenumgebungen vorhandene Luftverschmutzung zu widerstehen.
Der kompakte Formfaktor der Platine entspricht der Plug-in-Designphilosophie der Serie A20B-2002, was den Ein- und Ausbau ermöglicht, ohne benachbarte Platinen im CNC-Steuerungsrack zu stören.
Die Leiterplattenfamilie A20B-2002 gehört zur größeren A20B-Nummerierungsarchitektur von FANUC, die das gesamte FANUC-Produktportfolio von CNC-Hardware aus den frühen 1980er Jahren bis hin zu Roboter- und CNC-Systemen der 2000er Jahre umfasst.
Innerhalb der Unterserie A20B-2002 dienen benachbarte Varianten gut dokumentierten Funktionen im gesamten FANUC-Produktbereich: I/O-Schnittstellenplatinen für Bedienfelder, die den Signalaustausch zwischen Maschinentastern und der CNC-PMC verwalten, Servo-Verstärkersteuerungs-Leiterplatten, die PWM-Gate-Signale für IGBT-Treiberstufen erzeugen, und Hochgeschwindigkeits-Kommunikationsschnittstellenkarten, die die serielle Datenübertragung von CNC zu PC ermöglichen.
Der Suffix -0260 positioniert diese Platine in einer Generation von A20B-2002-Varianten, die die wachsenden Konnektivitäts- und I/O-Anforderungen von CNC-Systemen aus der Fertigungsära der 1990er Jahre adressierten.
Der Ingenieursansatz von FANUC in dieser Zeit priorisierte durchweg die Abwärtskompatibilität innerhalb der Produktgenerationen und erweiterte gleichzeitig die funktionale Leistungsfähigkeit — eine Philosophie, die sich im modularen Plug-in-Design der Serie A20B-2002 widerspiegelt.
| Parameter | Wert |
|---|---|
| Serie | A20B-2002 |
| Kategorie | Leiterplatte (PCB) |
| Herkunft | Japan |
| Design | Plug-in-Industrie-Leiterplatte |
| Verfügbare Zustände | Neu, Gebraucht, Überholt |
| Status | Legacy-Ersatzteil |
Die Fertigungsstandards von FANUC für die Leiterplattenfamilie A20B-2002 spiegeln die Anforderungen des 24/7-Betriebs von industriellen CNC-Anlagen wider. Werkzeugmaschinen mit FANUC-Steuerungen laufen üblicherweise im Zwei- oder Dreischichtbetrieb ohne Abschaltung, was die PCB-Komponenten im CNC-Schrank thermisch und elektrisch stark beansprucht.
Die A20B-2002-0260 wurde als von FANUC gefertigte Platine entwickelt, um diesen Bedingungen standzuhalten: Betriebstemperaturbereiche, die für geschlossene CNC-Schränke geeignet sind (typischerweise 0°C bis 55°C), Feuchtigkeitstoleranz für nicht kondensierende Industrieumgebungen und EMI-Immunität, die für die Nähe zu Schaltgeräuschen von Servoantrieben und Hochstrom-Motorkabeln geeignet ist.
Die Komponentenauswahl auf den Platinen der Serie A20B-2002 folgt dem FANUC-Standard, industrielle ICs mit weiten Betriebstemperaturbereichen und Elektrolytkondensatoren, die für die thermischen Bedingungen in CNC-Schränken ausgelegt sind, zu bevorzugen.
Das Leiterplattensubstrat ist mehrlagig, mit internen Stromversorgungsflächen für eine stabile Spannungsverteilung und Signalflächen mit kontrollierter Impedanz für schnelle digitale Signale.
Bei der Beschaffung einer A20B-2002-XXXX-Platine als Ersatz ist die genaue Teilenummer — einschließlich des vollständigen vierstelligen Suffixes und jeglicher Firmware-Revisionskennzeichnung auf dem Etikett der Platine — unerlässlich.
Zwei A20B-2002-Platinen mit unterschiedlichen Suffixnummern können physisch ähnlich aussehen (gleicher Formfaktor, ähnliches Anschlusslayout), aber völlig unterschiedliche Funktionen in verschiedenen CNC-Systemen erfüllen.
Das Wartungshandbuch des Host-Systems identifiziert die spezifische Platine und ihre Steckplatzposition eindeutig; dies sollte immer die primäre Referenz bei der Beschaffung eines Ersatzteils sein.
F1: Wie wird die korrekte Ersatzplatine A20B-2002-0260 identifiziert, wenn die Originalplatine zu beschädigt ist, um ihr Etikett zu lesen?
Das Wartungshandbuch des Host-CNC- oder Robotersystems enthält eine Teileliste, die jede Platine anhand ihrer Steckplatzposition oder ihres Modulfachs identifiziert — dies ist die definitive Referenz. Die Dokumentation des Werkzeugmaschinenherstellers und der Systemkonfigurationsbildschirm der CNC können auch installierte Optionale Platinen identifizieren.
Wenn das Handbuch nicht verfügbar ist, kann ein FANUC-Servicetechniker oder ein spezialisiertes Reparaturzentrum die Platine anhand der Verkabelungssteckverbinder des Systems und der bekannten Konfiguration der CNC- oder Robotersteuerung identifizieren.
F2: Ist die A20B-2002-0260 reparierbar oder muss sie komplett ersetzt werden?
Eine Reparatur auf Komponentenebene ist durch FANUC-spezialisierte Reparaturzentren mit entsprechenden Prüfständen möglich. Die Machbarkeit hängt vom Fehlerbild ab: altersbedingte Degradation von Elektrolytkondensatoren, isolierte IC-Ausfälle durch ESD-Ereignisse und beschädigte Steckverbinderpins sind auf Komponentenebene reparierbar.
Physische PCB-Schäden durch elektrische Brände, direkte Kurzschlüsse oder Feuchtigkeitseintritt können die Platine unwirtschaftlich reparabel machen.
Eine fachmännische Beurteilung nach Erhalt der Platine bestimmt den geeigneten Weg — Reparatur, Austausch oder Ersatz.
F3: Speichert die A20B-2002-0260 maschinenspezifische Daten, die vor dem Ausbau gesichert werden müssen?
Dies hängt von der spezifischen Funktion der Platine im Host-System ab. Die meisten Schnittstellen- und I/O-Platinen der Serie A20B-2002 sind zustandslos — sie enthalten keine Benutzerdaten, Parameter oder Programm-Speicher und können ohne Datensicherung ersetzt werden.
Wenn die Platine eine Funktion erfüllt, die gespeicherte Konfigurationsdaten beinhaltet (wie z. B. Feldbus-Knotenadressierung oder Kommunikationsparameter), sollten diese Daten vor dem Ausbau aufgezeichnet werden. Die Bestätigung der Funktion der Platine im Wartungshandbuch des Host-Systems klärt, ob eine Datensicherung erforderlich ist.
F4: Welche ESD-Schutzmaßnahmen sind für die A20B-2002-0260 erforderlich?
Alle FANUC-Leiterplatten der Serie A20B-2002 enthalten CMOS- und bipolare Logik-ICs, die anfällig für elektrostatische Entladung sind. Nur mit einem ESD-Armband, das an eine Gebäudeerdung angeschlossen ist, auf einer ESD-sicheren Matte in einer ESD-kontrollierten Umgebung handhaben.
Transportieren und lagern Sie in antistatischer Verpackung. Legen Sie die Platine niemals auf gewöhnliche Oberflächen, Karton oder Kunststoffverpackungen. ESD-Schäden können latent sein — eine Platine, die nach einem ESD-Ereignis funktionsfähig erscheint, kann während des Betriebs vorzeitig ausfallen.
F5: Kann einer überholten oder gebrauchten Platine A20B-2002-0260 für die produktionskritische Wartung von Werkzeugmaschinen vertraut werden?
Eine überholte oder gebrauchte Platine von einem seriösen FANUC-Spezialisten ist eine praktikable und weit verbreitete Option für die Wartung von Altsystemen.
Wichtige Qualitätsindikatoren: die Testmethodik des Lieferanten (die Platine sollte auf einem kompatiblen FANUC-System oder Prüfstand getestet werden, nicht nur visuell inspiziert werden), die Garantiebedingungen (12 Monate sind Industriestandard für überholte FANUC-Platinen) und jegliche Nachweise für systematische Komponentenerneuerung (Austausch von Kondensatoren ist der wichtigste altersbedingte Serviceposten).
Platinen aus stillgelegten Maschinen mit dokumentierter Betriebshistorie, getestet und garantiert von einem Spezialisten, bergen ein akzeptables Risiko für den Produktionseinsatz.
