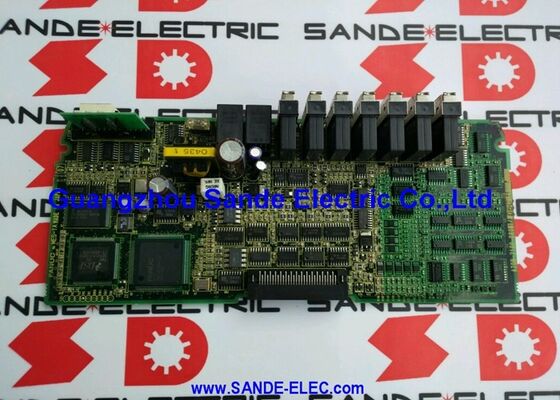

FANUC A20B-2002-0210 Hochgeschwindigkeitsseriebus-Schnittstellenbrett

FANUC A20B-2002-0210∙ Power C / HSSB Schnittstellen-PCB ¢ Hochgeschwindigkeits-Seriebus CNC-PC-Kommunikationsbrett, A20B-2002-Serie, Ursprung Japan

Übersicht

DieFANUC A20B-2002-0210ist die HSSB (High-Speed Serial Bus) Schnittstellen-PCB, die Hardware, die die "Power C" und Open CNC Architekturen von FANUC ermöglicht.Es hilft zu verstehen, wofür HSSB entwickelt wurde..

Mitte bis Ende der 90er JahreFANUC erkannte an, daß Werkzeugmaschinenhersteller und Endbenutzer zunehmend die Standard-PC-Computing-Fähigkeit neben der Echtzeitsteuerung der CNC “ für benutzerdefinierte Bedienoberflächen integrieren wollten, DNC-Programm-Streaming von Server im Werk, Produktionsdatenerhebung, Werkzeuglebensdauermanagement und Prozessintegration.

Die Herausforderung bestand darin, dass die Standard-PC-Erweiterungsbusse (ISA, PCI) nicht den Echtzeit-Latenz-Anforderungen des CNC-Datenaustauschs gerecht werden konnten.und Standard-Serieanschlüsse (RS-232) waren zu langsam für große ProgrammübertragungenDie Antwort von FANUC war HSSB, ein firmeneigener serieller Bus, der speziell für eine deterministische, bandbreitene Kommunikation zwischen einer FANUC-CNC und einem gemeinsam platzierten PC entwickelt wurde.

Die A20B-2002-0210 ist die CNC-Seitenhardware dieser HSSB-Verbindung.Es installiert sich im Backplane des CNC-Systems (oder in einem speziellen Slot auf einem FANUC-Schnittstellenkarten-Set) und verwaltet das serielle Busprotokoll auf der CNC-Seite der Verbindung.

Die PC-Seite wird von einer begleitenden HSSB-Schnittstellenkarte bedient (typischerweise eine ISA- oder PCI-Karte, die im PC installiert ist)Die beiden Platinen erstellen einen dedizierten Kommunikationskanal zwischen der Echtzeitverarbeitungsumgebung des CNC und dem Allzweckbetriebssystem des PCs..

Schlüsselmerkmale

HSSB – Was es ist und warum es benötigt wurde

Der High-Speed Serial Bus war die Lösung von FANUC für die Integrationslücke zwischen Echtzeit-CNC-Verarbeitung und PC-basierten Bedieneranwendungen.

Im Gegensatz zu den Standard-CNC-Kommunikationsmethoden (RS-232 bei 9,6-38,4 kbps oder PCMCIA-Speicherkarte für die Programmübertragung) bot HSSB:

Deterministische Latenzzeit:Das HSSB-Protokoll stellt sicher, daß die CNC-Statusdaten (Maschinenposition, Spindelgeschwindigkeit, Alarme,Programmzähler) wird innerhalb einer begrenzten Zeit an den PC übertragen kritisch für benutzerdefinierte Bedienoberflächenanwendungen, die den Maschinenzustand in Echtzeit ohne spürbare Verzögerung anzeigen müssen.

Hohe Bandbreite:HSSB arbeitet mit Geschwindigkeiten, die um Größenordnungen höher sind als RS-232, so dass große CNC-Programme in Sekunden statt Minuten von einem DNC-Server in den Programmspeicher der CNC übertragen werden können.

Bidirektionale Echtzeitdaten:HSSB ermöglicht es der PC-Anwendung, CNC-Parameter, PMC-Signale und Maschinenzustand nahezu in Echtzeit zu lesen und zu schreiben, was eine ausgeklügelte Prozessüberwachung ermöglicht.Anpassungssteuerung, und Anwendungen zur Maschinendatenerhebung.

Integrierte Software:FANUC stellte eine Softwarebibliothek (die FANUC HSSB API) für den PC-Bereich zur Verfügung.Ermöglicht es Werkzeugmaschinenbauer und Systemintegratoren, benutzerdefinierte Anwendungen in C oder C++ zu schreiben, die über die HSSB-Verbindung direkt mit der CNC kommunizieren.

Power-C-Architektur – Integrationskontext

The "Power C" designation in the A20B-2002-0210's description identifies a specific FANUC system integration concept where the CNC hardware (with the A20B-2002-0210 installed) operates alongside a dedicated PC (typically an industrial computer mounted in the same cabinet or closely adjacent) running FANUC's Open CNC softwareIn dieser Konfiguration:

Die FANUC CNC übernimmt alle Echtzeitfunktionen – Interpolation, Servo-Steuerung über FSSB, PMC-Leiter-Ausführung und Maschineneingabe/Ausgabe-Verwaltung – auf Hardwareebene,mit den dafür erforderlichen Garantien für die Echtzeitleistung.

Der angeschlossene PC übernimmt nicht in Echtzeit, aber rechnerintensive Funktionender DNC-Programmserver (Streaming großer Programme von einem Fabriknetzwerk an die CNC), das Maschinendatenprotokollsystem und jede benutzerdefinierte Maschinengebäudeanwendung, die ein vollständiges Betriebssystem (Windows,Dies ist ein wichtiger Faktor für die Entwicklung von.

Die A20B-2002-0210 ist die physikalische Hardware, die diese parallele Architektur ermöglicht. Es ist die ständige Kommunikationsverbindung, die sicherstellt, dass die beiden Verarbeitungsumgebungen synchron bleiben.

Ausfallmodi und Symptome

Wenn die A20B-2002-0210 versagt, sind die Symptome spezifisch für die HSSB-Kommunikationsverbindung:

PC-Software verliert die Verbindung zur CNC:Die Open CNC- oder Power C-Anwendung auf dem PC zeigt eine Meldung "CNC-Verbindung verloren" oder "HSSB-Fehler" an, obwohl die CNC selbst weiterhin normal über ihr eigenes Bedienerpaneel arbeitet.

DNC-Programmübertragung fehlschlägt:Programme, die zuvor über HSSB vom PC auf die CNC übertragen wurden, können nicht mehr gesendet werden ¢ die CNC zeigt entweder keine DNC-Aktivität an oder erzeugt einen Kommunikationsfehler.

Echtzeit-Datenanzeige einfriert:Die Anzeige der Achsenposition der PC-Betriebsschnittstelle, der Spindelgeschwindigkeitsindikator und die Alarmanzeige stoppen mit der Aktualisierung

Intermittierender Anschluss:Häufiger als vollständiger Ausfall tritt der A20B-2002-0210 als intermittierende Verbindungsunterbrechungen auf,vor allem, wenn das Schrank für mehrere Stunden ausgeführt wurde (was auf einen thermisch bedingten Komponentenfehler hindeutet, der nur auftritt, wenn das Brett die Betriebstemperatur erreicht).

Häufig gestellte Fragen

F1: Kann der FANUC HSSB (A20B-2002-0210) mit modernen PCs mit Windows 10 oder höher verwendet werden?

Die HSSB-Schnittstelle erfordert die begleitende PC-seitige HSSB-Karte (eine separate ISA- oder PCI-Board) und die HSSB-Softwarebibliothek von FANUC.und PCI HSSB-Karten fehlen möglicherweise Windows 10/11 kompatible Treiber. Most HSSB-based FANUC systems encountered today are running older industrial PCs with Windows XP or earlier operating systems — replacing the PC in an HSSB system is a significant engineering project that may require FANUC support to identify a compatible current-generation PC interface option (Ethernet-based alternatives to HSSB exist in newer FANUC CNC generations).

F2: Ist die A20B-2002-0210 die gleiche wie die Standard-HSSB-Boards (A20B-8001-0290, A20B-8001-0581)?

- Nein. Ich weiß nicht. The A20B-8001-0XXX series HSSB boards and the A20B-2002-0210 may serve similar functions (CNC-to-PC serial communication) but are different hardware generations and configurations within FANUC's product range.

Die A20B-8001-Serie ist in der Regel die ISA-Bus-PC-Seitenplatine, während die A20B-2002-0210 auf der CNC-Seite als Power C / HSSB-PCB identifiziert wird.Bestätigen Sie vor der Bestellung eines Ersatzteils die spezifische erforderliche Bauteilnummer aus der Systemdokumentation oder dem Etikett der installierten Platine.

F3: Kann die CNC bei Ausfall der A20B-2002-0210 bei der Bearbeitung weiter arbeiten?

Ja, in den meisten Konfigurationen. Die HSSB-Verbindung bedient die Integrationsfunktionen des PC (Betriebsschnittstelle, DNC, Datenerfassung) Maschine I/O) werden von der Haupt-CPU-Board und Servo-Control-Hardware, die unabhängig vom HSSB tätig sind.

Wenn der A20B-2002-0210 ausfällt, verliert der PC seine Verbindung zur CNC.aber die Maschine kann in der Regel weiterhin laden Programme bereits in der CNC-Speicher mit der eigenen MDI / Bediener-Panel.

Das DNC-Streaming von neuen Programmen vom PC auf die CNC wäre erst verfügbar, wenn die HSSB-Schaltfläche ersetzt wird.

F4: Was sind die häufigsten Ursachen für den Ausfall von A20B-2002-0210 in installierten Systemen?

Der häufigste altersbedingte Ausfallmodus ist der Abbau des elektrolytischen Kondensators auf dem Stromversorgungsabschnitt der Platine. Die Hochgeschwindigkeits-Serienschnittstellen-ICs erfordern saubere, stabile Gleichspannung.und sogar bescheidene Kondensator-ESR-Zunahmen können Signalintegritätsprobleme in der HSSB-Verbindung verursachen.

Die optischen HSSB-Sender-/Empfängerkomponenten (wenn die Platine für die HSSB-Verbindung optische Faser verwendet) können sich im Laufe der Zeit abbauen,Verringerung der optischen Leistung und letztendliche Verursachung von Kommunikationsfehlern unter Randbedingungen.

ESD-Schäden während der PC-Wartung (wenn der PC- und CNC-Schrank angeschlossen sind und man unvorsichtig geöffnet wird) sind eine häufige Ereignisbedingte Ursache.

F5: Ist eine Sicherung der CNC-Daten erforderlich, bevor die A20B-2002-0210 ersetzt wird?

Der A20B-2002-0210 ist ein Schnittstellenbrett es speichert keine CNC-Benutzerdaten (Parameter, Programme, Versetzungen).

Wenn die Konfiguration der PC-Software jedoch HSSB-spezifische Einstellungen (CNC-Kanalnummer, Kommunikationsadresse oder ähnliches) enthält,Diese Einstellungen in der PC-Anwendung müssen möglicherweise nach dem Hardwarewechsel überprüft oder neu konfiguriert werden.

Die CNC-Seite erfordert keine Datenwiederherstellung nach einem HSSB-Boardwechsel.
