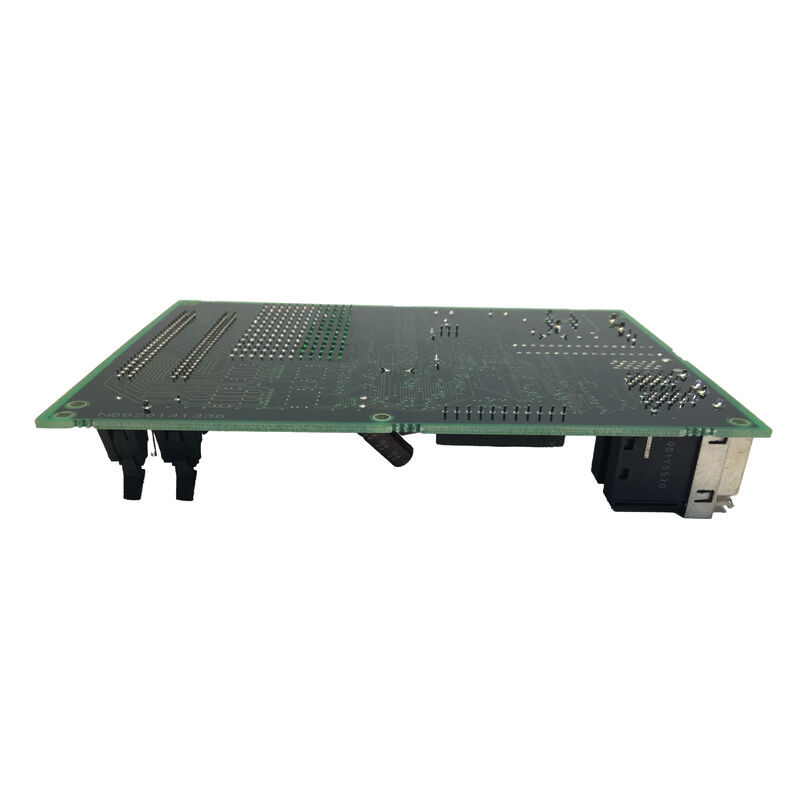

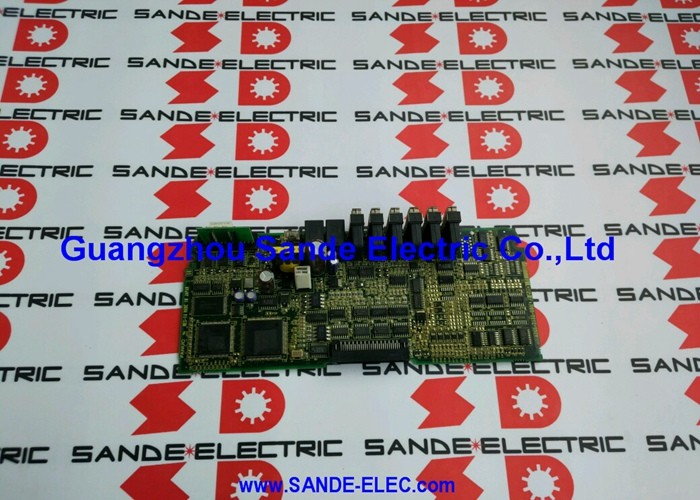

Gebrauchtes FANUC A20B-2002-0031 Brett A20B20020031 A2OB-2OO2-OO31

FANUC A20B-2002-0031 | Alpha-Serie SVU Servo-Motor-Verstärker-Steuerplatine — Für A06B-6089-Serie Antriebe, Typ-B-Schnittstelle, Eingestellt, Veraltete CNC-Ersatzteile

Übersicht

Die FANUC A20B-2002-0031 ist die Steuerplatine des Servo-Verstärkers für die FANUC Alpha-Serie SVU1-40 und zugehörige Antriebskonfigurationen.

Innerhalb der A20B-2002 Servo-Steuerplatinen-Familie ist die Variante -0031 eine Weiterentwicklung der -0030 (die die kleineren SVU1-12 und SVU1-20 Modelle bedient) und deckt die stromstärkeren SVU1-40 und SVU1-80 Konfigurationen ab — Antriebe, die für größere Alpha-Serie Servo-Motoren wie den α12/2000 und α22/2000 entwickelt wurden.

Diese Platine befindet sich an der Schnittstelle zwischen digitaler Steuerung und Hochleistungselektronik. Einerseits empfängt sie digitale Servo-Befehle vom CNC-System und verarbeitet Encoder-Rückmeldungen vom Servo-Motor.

Andererseits gibt sie Gate-Ansteuersignale aus, die die IPM (Intelligent Power Module) oder IGBT-Transistoren steuern, welche letztendlich den Motorstrom schalten. Alles, was zwischen der vom CNC befohlenen Position und der tatsächlichen Drehmomentabgabe des Motors geschieht, durchläuft die Logikschaltungen auf dieser Platine.

Die SVU-Architektur, die die A20B-2002-0031 unterstützt, ist FANUCs eigenständiges Antriebsformat — jede SVU-Einheit enthält ihren eigenen Leistungsgleichrichter, eine DC-Bus-Kondensatorbank und eine regenerative Entladeschaltung, was sie vollständig autark macht.

Dies ermöglicht die Fernmontage von SVU-Einheiten im Maschineninneren, nahe an ihren jeweiligen Servo-Motoren, anstatt einen zentralen Schaltschrank zu benötigen.

Die A20B-2002-0031 Steuerplatine ermöglicht diesen eigenständigen Betrieb, indem sie die gesamte Steuerungsintelligenz bereitstellt, die der Antrieb benötigt, um unabhängig zu arbeiten, sobald er mit Strom versorgt und vom CNC angesteuert wird.

Schlüsselspezifikationen

Wo die -0031 in der A20B-2002 Steuerplatinen-Sequenz passt

Die A20B-2002-003x Serie von FANUC Steuerplatinen deckt den gesamten Alpha SVU1 Einachsen-Verstärkerbereich durch eine logische Progression ab, die auf die Strombelastbarkeit des Antriebs abgestimmt ist:

• A20B-2002-0030: SVU1-12 (3A), SVU1-20
• A20B-2002-0031: SVU1-40, SVU1-80 (höhere Strombelastbarkeit)
• A20B-2002-0050: SVU1-130 (größte Einachsen-Einheit)

Jede Platinenrevision (-0030, -0031, -0050) hat leicht unterschiedliche Komponenten-Spezifikationen, die auf die Stromstärken des von ihr gesteuerten Antriebs abgestimmt sind — insbesondere die Skalierung des Strommessverstärkers, die Gate-Ansteuerstromkapazität für die größeren IPM-Module in stromstärkeren Antrieben und die im Firmware gespeicherten Überstromschwellenwerte.

Die -0031 kann nicht einfach ohne Risiko einer falschen Stromskalierung durch die -0030 in einem leistungsschwächeren Antrieb ersetzt werden.

Typ-B-Schnittstelle — Wie die A20B-2002-0031 Befehle empfängt

Die Typ-B-Schnittstelle unterscheidet diese Generation von FANUC Servo-Verstärkern von den früheren Typ-A analogen Antrieben (die ±10V Geschwindigkeitsbefehle erhielten) und den späteren FSSB-basierten digitalen Antrieben (die digitale Glasfaser-Serienbefehle erhielten).

Im Typ-B-Betrieb gibt die Achssteuerkarte des CNC ein PWM-Signal aus — eine Rechteckwelle mit fester Trägerfrequenz und einem Tastverhältnis, das proportional zur befohlenen Geschwindigkeit ist. Die Steuerplatine auf der SVU demoduliert dieses PWM-Signal, um den Geschwindigkeitsbefehl zu extrahieren, und steuert dann die Stromregelschleife des Motors basierend auf dieser Referenz.

Die Typ-B-Schnittstelle findet sich in den FANUC CNC-Systemen der Serien 0C, 15A/B, 16A/B, 18A und 21TA — eine Generation, die den größten Teil der 1990er Jahre in der Werkzeugmaschinenherstellung umfasst. Maschinen, die mit diesen CNC-Generationen und Alpha SVU-Antrieben ausgestattet sind, werden weltweit weiterhin in Produktionsumgebungen betrieben, was die A20B-2002-0031 zu einer relevanten Wartungskomponente macht, trotz ihres eingestellten Status.

Firmware- und Motorparameter-Abgleich

Die A20B-2002-0031 Steuerplatine enthält Firmware, die den Servo-Motor-Regelalgorithmus implementiert. Innerhalb dieser Firmware definiert ein Satz von Motorparametern die Regelkreisverstärkungen, die Stromgrenze und das elektrische Modell des Motors (Widerstand, Induktivität, Gegen-EMK-Konstante). Diese Parameter müssen mit dem spezifischen Servo-Motor übereinstimmen, der an den Antrieb angeschlossen ist.

FANUC lädt diese Parameter während der Werkskonfiguration der A06B-6089 Antriebseinheit in den Antrieb.

Wenn eine Ersatz-A20B-2002-0031 installiert wird, müssen die Motorparameter, die in der Firmware der Originalplatine gespeichert waren, wiederhergestellt werden.

Die Parametereingabeschnittstelle des SVU-Bedienfelds (zugänglich über die vier Tasten: MODE, UP, DOWN, DATA SET) ermöglicht die manuelle Parametereingabe unter Bezugnahme auf das SVU-Wartungshandbuch (B-65195EN).

Alternativ, wenn die Originalplatine physisch beschädigt ist, aber der NV-RAM-Chip intakt ist, kann der Chip auf die Ersatzplatine übertragen werden, um den ursprünglichen Parametersatz zu erhalten.

FAQ

F1: Wie wird der SVU1-40 (A06B-6089-H104) als mit der A20B-2002-0031 und nicht mit der -0030 identifiziert?

Das Datenblatt des Antriebs und das FANUC Alpha-Serien-Wartungshandbuch (B-65195EN) listen die Platinenspezifikation für jedes SVU-Modell explizit auf. Die H101 (SVU1-12) und H102 (SVU1-20) verwenden die -0030 Platine.

Die H104 (SVU1-40) verwendet die -0031 in Kombination mit der Verdrahtungsplatine -0040.

Das Typenschild des Antriebs bestätigt die Bestellspezifikation (A06B-6089-HXXX), die den Platineninhalt eindeutig identifiziert. Ersetzen Sie niemals eine -0030 durch eine -0031 oder umgekehrt, ohne die Strom- und Parameterkompatibilität zu überprüfen.

F2: Der SVU1-40 zeigt einen DCSW-Alarm (Fehler der regenerativen Entladeschaltung). Ist dies wahrscheinlich ein Fehler der Steuerplatine?

Der DCSW-Alarm überwacht die integrierte regenerative Entladeschaltung des SVU. Beim SVU1-40, der eine separate externe regenerative Entladeschaltung (A06B-6089-H500 oder ähnlich) anstelle eines integrierten Widerstands verwendet, kann der Alarm Folgendes bedeuten: ein offener Thermostat im externen Widerstandsaufbau, eine fehlerhafte Verbindung im Thermostat-Überwachungsschaltkreis auf der Steuerplatine oder ein tatsächlich überlasteter regenerativer Widerstand.

Die Steuerplatine ist das meldende Element, aber selten die Ursache für DCSW. Überprüfen Sie die externe Entladeschaltung und ihre Verbindung zum Antrieb, bevor Sie die Steuerplatine verdächtigen.

F3: Kann die A20B-2002-0031 eines funktionierenden SVU1-80 zur Reparatur eines defekten SVU1-40 verwendet werden?

Die -0031 ist die spezifizierte Platine sowohl für den SVU1-40 (H104) als auch für den SVU1-80 (H105). Die Verdrahtungsplatine unterscheidet sich jedoch: H104 verwendet A20B-2002-0040 und H105 verwendet A20B-2002-0041.

Wenn die Steuerplatine allein die fehlerhafte Komponente ist und die Verdrahtungsplatinen zwischen den beiden Antriebsmodellen unterschiedlich sind, erfordert ein modellübergreifender Austausch der Steuerplatine die Überprüfung, ob der in der NV-RAM der Platine gespeicherte Firmware-Parametersatz für den Zielmotor und die Antriebskonfiguration geeignet ist.

Wenn die NV-RAM die richtigen Parameter für den Motor des neuen Antriebs enthält, ist der Austausch machbar.

F4: Was sind die typischen Ausfallmodi der A20B-2002-0031 in langjährig im Einsatz befindlichen SVU-Antrieben?

Der häufigste altersbedingte Ausfall ist die Degradation von Elektrolytkondensatoren auf den internen Stromversorgungsleitungen der Platine — Kondensatoren im Bereich von 10–100µF der ±15V und +5V Versorgung der Steuerplatine verlieren nach 10–15 Jahren Dauerbetrieb an Kapazität und erhöhen ihren ESR.

Dies äußert sich in instabilem oder oszillierendem Servo-Verhalten, bevor es zu einem vollständigen Ausfall kommt.

Der zweite häufige Modus ist die Datenkorruption im NV-RAM — der NV-RAM-Chip, der die Motorparameter speichert, kann ausfallen, was dazu führt, dass der Antrieb mit falschen oder keinen Parametern startet und sofortige Servo-Alarme auslöst. ESD-Schäden an der Befehlssignalempfängerschaltung sind der häufigste ereignisgesteuerte Ausfallmodus.

F5: Welche Informationen werden benötigt, bevor eine defekte A20B-2002-0031 an ein Reparaturzentrum gesendet wird?

Geben Sie an: die vollständige SVU-Antriebsbestellspezifikation (A06B-6089-HXXX), den an den Antrieb angeschlossenen Servo-Motortyp (A06B-XXXX-BXXX vom Motor-Typenschild), die CNC-Serie und das Modell (Serie 0C, 16B, 18A usw.), den Alarmcode/die Alarmcodes, die auf der LED-Anzeige des SVU zum Zeitpunkt des Ausfalls angezeigt werden, und ob der Ausfall plötzlich (ereignisgesteuert, z. B. nach einer Kollision oder einem Stromstoß) oder allmählich (zunehmende Häufigkeit von Alarmen über Wochen oder Monate) auftrat.

Diese Informationen ermöglichen es dem Reparaturzentrum, die Fehlerbedingung zu reproduzieren und die vollständige Wirksamkeit der Reparatur vor der Rücksendung zu bestätigen.
