| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A20B-2002-0030 |

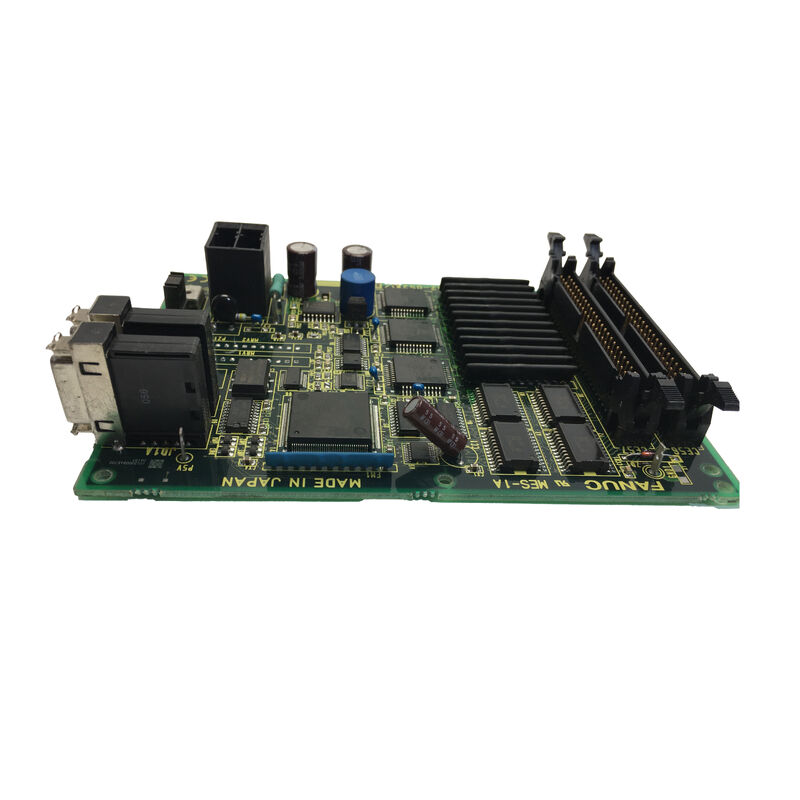

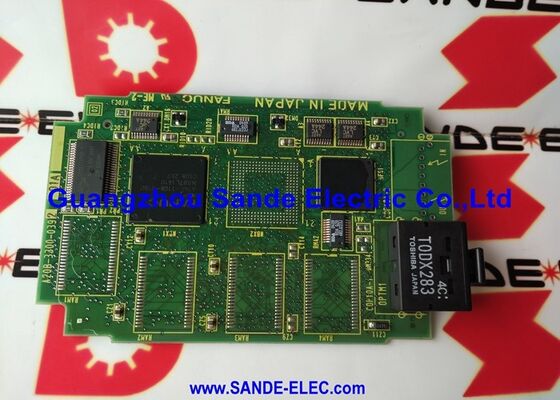

Die FANUC A20B-2002-0030 ist die Steuerplatine für FANUCs Alpha-Serie SVU1 (Servo-Ventileinheit 1, einachsig) Servo-Verstärker.
Die A06B-6089 SVU-Serie verfolgt eine andere Designphilosophie als die modulare A06B-6079 SVM-Serie: Während die SVM-Module für den Einbau in ein gemeinsames Netzteilgehäuse konzipiert sind, in dem mehrere Antriebsmodule einen gemeinsamen DC-Bus teilen, sind die SVU-Einheiten eigenständig — jede Einheit verfügt über ein eigenes integriertes Netzteil (Gleichrichter und Kondensatoren), eine eigene regenerative Entladeschaltung und eigene Steuerelektronik.
Diese eigenständige Architektur ermöglicht die Montage von SVU-Einheiten entfernt vom Hauptsteuerungsgehäuse, näher an den von ihnen angetriebenen Servomotoren, wobei nur das CNC-Befehlskabel und das AC-Netzkabel zur Einheit geführt werden müssen.
Die Steuerplatine (A20B-2002-0030) ist die Intelligenzschicht innerhalb der SVU-Einheit. Sie empfängt die Servobefehle von der Achssteuerungsplatine der CNC über die Typ-B-Schnittstelle — ein analoges Signalformat, bei dem die CNC PWM-Signale ausgibt (schnelle Ein/Aus-Impulse mit einem Tastverhältnis, das proportional zur befohlenen Geschwindigkeit ist) anstelle der ±10V analogen Geschwindigkeitsreferenz, die in Typ-A-Systemen verwendet wird.
Die Steuerplatine demoduliert diese PWM-Befehle zurück zu Geschwindigkeitsreferenzen, führt die Strom- und Geschwindigkeitsregelschleife aus und gibt Gate-Ansteuersignale an die IPM (Intelligent Power Module) oder die IGBT-Leistungsstufe der SVU aus.
Die A20B-2002-0030 wird sowohl für die einachsigen Verstärker-Varianten H101 (SVU1-12, 3A-Achse) als auch für H102 (SVU1-20) verwendet.
Die gleiche Platinennummer deckt beide ab, da der Steuerungsalgorithmus und die Schnittstellenschaltung identisch sind — nur die Verdrahtungsplatine (A16B-2202-0950 für H101 vs. -0951 für H102) und die Leistungsstufen-IPM unterscheiden sich zwischen den beiden Modellen.
| Parameter | Wert |
|---|---|
| Funktion | SVU1 Servo-Verstärker Steuerplatine |
| Kompatible Antriebe | A06B-6089-H101 (SVU1-12), H102 (SVU1-20) |
| Schnittstelle | Typ-B analoge PWM |
| Verdrahtungsplatine | A16B-2202-0950 / -0951 |
| Passt auch für | A06B-6090-H002/H003 (SVUC1) Rev. /03B+ |
| Status | Auslaufendes Ersatzteil |
| Herkunft | Japan |
Die Typ-B-Schnittstelle ist ein FANUC-proprietäres analoges Servobefehlssystem, das in den CNC-Steuerungen der Serien 0 Modell D, Serie 16 und Serie 18 der 1990er Jahre verwendet wurde.
Das Verständnis, wie es funktioniert, erklärt, warum die Steuerschaltung der A20B-2002-0030 so aussieht, wie sie aussieht — und warum die Typ-B SVU nicht direkt an eine moderne FSSB-basierte CNC angeschlossen werden kann, ohne eine systemweite Hardwareänderung.
Bei Typ-B gibt die Achssteuerungsplatine der CNC ein PWM-Signal für jede Achse aus — eine Rechteckwelle mit einer festen Trägerfrequenz und einem Tastverhältnis, das proportional zur befohlenen Geschwindigkeit ist. Ein Tastverhältnis von 50% entspricht einem Geschwindigkeitsbefehl von Null; Tastverhältnisse über 50% entsprechen einer Bewegung in positiver Richtung, unter 50% einer Bewegung in negativer Richtung.
Die SVU-Steuerplatine (A20B-2002-0030) empfängt dieses PWM-Signal über das Befehlskabel, verwendet eine interne Demodulatorschaltung, um die analoge Geschwindigkeitsreferenz aus dem Tastverhältnis zu extrahieren, und speist diese Referenz in die Geschwindigkeitsregelschleife ein.
Dies steht im Gegensatz zur Typ-A-Schnittstelle (verwendet in den früheren A06B-6079 SVM2 und anderen A06B-6096 FSSB-Modulen), bei der die CNC direkt ein analoges ±10V-Signal ausgibt.
Der PWM-Ansatz von Typ-B ist über lange Kabelstrecken besser störfest (ein digitales Signal im Vergleich zu einer analogen Spannung), weshalb Typ-B die bevorzugte Schnittstelle für SVU-Einheiten war, die remote im mechanischen Gehäuse der Maschine montiert waren, anstatt neben dem Haupt-CNC-Schrank.
Das eigenständige Netzteil-Design der SVU-Einheit — jede Einheit verfügt über einen eigenen Gleichrichter, DC-Bus-Kondensatoren und bei kleineren Modellen (H101, H102) einen integrierten Bremswiderstand — ermöglicht die Fernmontage. In der praktischen Werkzeugmaschineninstallation bedeutet dies:
Eine SVU1-12 (H101) kann im Hauptständer der Werkzeugmaschine montiert werden, direkt neben dem von ihr angetriebenen Servomotor, wobei nur drei Leiter für die AC-Stromversorgung und das Befehlskabel zum Hauptschaltschrank zurückgeführt werden.
Der DC-Bus, der Gleichrichter und die regenerative Entladeschaltung befinden sich alle lokal am Servomotor, wodurch die Länge der Hochleistungs-DC-Busverteilung (die inhärent verrauscht ist) und der Motorleistungskabel (die große Stromimpulse mit PWM-Frequenz führen) minimiert wird.
Diese verteilte Architektur ist bei größeren CNC-Maschinen üblich, bei denen die X-, Y- und Z-Achsen mechanisch getrennt sind und lange Motorkabel von einem zentralen Antriebsschrank sowohl EMI-Probleme als auch Spannungsabfälle an den Motorklemmen verursachen würden.
Ein besonderes Merkmal der A20B-2002-0030 ist die Bereitstellung einer Pufferbatterie für den absoluten Pulsgeber. Im Gegensatz zu inkrementellen Encodern (die bei Stromausfall ihre Position verlieren und vor jeder Verwendung gehoming werden müssen) merken sich absolute Pulsgeber ihre genaue Position über Stromzyklen hinweg — aber nur, wenn eine kleine Pufferbatterie die Stromversorgung des internen Speichers des Encoders während des Stromabschaltens der Maschine aufrechterhält.
Bei SVU-basierten Systemen mit absoluten Pulsgebern wird die Batterie an die Steuerplatine A20B-2002-0030 angeschlossen, die die Batteriespannung über das Feedback-Kabel an den Encoder weiterleitet.
Die Batterie ist eine kleine Lithiumzelle, die typischerweise in einem speziellen Batteriehalter am Antrieb oder auf der Steuerplatine selbst untergebracht ist.
Ein regelmäßiger Batteriewechsel (alle 2–3 Jahre oder wenn die CNC eine Warnung vor schwacher Batterie ausgibt) ist eine wesentliche Wartungsaufgabe — wenn die Batterie nicht vor vollständiger Entladung ausgetauscht wird, gehen die absoluten Positionsdaten verloren, was ein Rückführungsverfahren für die betroffene Achse erfordert.
F1: Die SVU1-12 (A06B-6089-H101) generiert den Alarm DCSW (Fehler der regenerativen Entladeschaltung). Ist dies ein Fehler der Steuerplatine oder ein Fehler des Leistungsabschnitts?
Der DCSW-Alarm bezieht sich auf die Überwachungsschaltung der regenerativen Entladung der SVU. Bei kleineren SVU-Einheiten (H101, H102) wird der integrierte Bremswiderstand von der Steuerplatine überwacht — ein Thermostat in der Widerstandseinheit meldet eine Übertemperaturbedingung an die Steuerplatine, die dann den Alarm auslöst.
DCSW kann verursacht werden durch: einen defekten Thermostat (kein Fehler im Widerstand, aber die Steuerplatine liest einen offenen Thermostat als Fehler); einen tatsächlich überlasteten Bremswiderstand (anhaltende Verzögerungszyklen, die die thermische Belastbarkeit des Widerstands überschreiten); oder einen Kurzschluss in der regenerativen Schaltung (durchgebrannte Sicherung oder defekter Transistor im Bremsumschalter).
Die Steuerplatine ist nur das Meldeelement für diesen Alarm — die Fehlerquelle liegt fast immer im Leistungsabschnitt oder in der Widerstandseinheit.
F2: Kann die Steuerplatine A20B-2002-0030 ersetzt werden, ohne die gesamte SVU-Antriebseinheit zu ersetzen?
Grundsätzlich ja — die Steuerplatine ist eine physisch getrennte Baugruppe innerhalb der SVU-Einheit und kann entfernt und ersetzt werden, ohne den Leistungsabschnitt (IPM-Modul, Kondensatoren, Gleichrichter) zu beeinträchtigen.
Die physische Wiederzusammenbau der SVU-Einheit erfordert jedoch Aufmerksamkeit für die thermische Schnittstelle zwischen der Steuerplatine und der Verdrahtungsplatine, das korrekte Einsetzen aller Backplane-Steckverbinder und die korrekte Erdung der Platinen-Befestigungselemente.
Viele spezialisierte FANUC-Reparaturzentren arbeiten lieber an der kompletten SVU-Einheit als nur an der Platine, da der Wiederzusammenbau Kenntnisse über die spezifische Konstruktion der Einheit erfordert.
Wenn nur die Steuerplatine ersetzt wird, sollte die zugehörige Verdrahtungsplatine (A16B-2202-0950 oder -0951) gleichzeitig auf beschädigte Steckverbinder oder Leiterbahnen überprüft werden.
F3: Ein Typ-B SVU-System muss an eine neuere FSSB-basierte CNC angeschlossen werden. Gibt es einen Adapter?
Es gibt keinen direkten Adapter, um eine analoge Typ-B SVU an eine FSSB-basierte CNC (Serie 0i, 16i, 18i, 21i) anzuschließen. FSSB ist ein digitales Glasfaser-Serienprotokoll, das auf Signalpegelbasis grundlegend inkompatibel mit der analogen Typ-B PWM-Schnittstelle ist.
Der Anschluss einer Typ-B SVU an eine FSSB-CNC erfordert den Austausch der SVU-Antriebe durch FSSB-kompatible Verstärker (SVM-Serie A06B-6096 oder βi-Serie Verstärker) und die entsprechenden Verdrahtungs-, Netzteil- und Parametrierungsänderungen.
Dies ist ein bedeutendes Ingenieurprojekt, das typischerweise im Rahmen eines umfassenderen Maschinensteuerungs-Upgrades durchgeführt wird und nicht als Notfallreparatur.
F4: Was zeigt die LED-Anzeige an der SVU-Einheit an und wie wird sie zur Fehlerdiagnose verwendet?
Die SVU-Einheit (A06B-6089-Serie) verfügt über eine 7-Segment-LED-Anzeige, die einen zweistelligen Alarmcode anzeigt, wenn ein Fehler erkannt wird.
Diese Anzeige wird von der Steuerplatine A20B-2002-0030 gesteuert — wenn die Steuerplatine bis zu dem Punkt ausgefallen ist, dass sie ihren Anzeigetreiber nicht initialisieren kann, ist die LED dunkel oder zeigt ein festes Muster. Normaler Betrieb zeigt "–" (Bindestrich) oder eine numerische Zählung an.
Alarmcodes im FANUC Alpha SVU Wartungshandbuch (B-65195EN) identifizieren den spezifischen Fehler: IPM-Alarmcodes, Niederspannungscodes für die Gleichspannung, Encoder-Fehlercodes und Kommunikationsfehlercodes. Die LED-Anzeige ist der erste Anhaltspunkt für jede SVU-Fehlerdiagnose.
F5: Wie oft sollte die Batterie des absoluten Pulsgebers an der SVU ausgetauscht werden und was passiert, wenn sie vollständig entladen ist?
Die Batterie für den absoluten Pulsgeber sollte unter normalen Bedingungen alle 1–3 Jahre ausgetauscht werden, oder sofort, wenn die CNC eine Warnung vor schwacher Batterie für die betroffene Achse ausgibt. Die CNC überwacht die Batteriespannung über den Rückkopplungspfad und gibt einen Warnalarm aus (typischerweise APC-4xx-Serie Alarme in FANUC-Terminologie), wenn die Spannung auf den Warnschwellenwert fällt.
Der Batteriewechsel sollte bei eingeschalteter CNC erfolgen — das Live-Steuerungssystem hält den Positionsspeicher des Encoders über das Netzteil aufrecht, während die Batterie gewechselt wird, um Datenverlust zu vermeiden.
Wenn die Batterie vollständig entladen ist und Positionsdaten verloren gehen, ist die Referenzposition der Achse unbekannt — die Maschine kann nicht verwendet werden, bis ein manuelles Kalibrierungsverfahren (Referenzrücklauf) den absoluten Positionsbezugspunkt für die betroffene Achse wiederherstellt.
