Teilenummer: A20B-2002-0020
Hersteller: FANUC Corporation (Japan)
Produkttyp: Backplane PCB — 3-Slot Rack-Schnittstelle
Board-Serie: A20B-2002
Kompatible Systeme:FANUC Serie 16 / 18 CNC und kompatibel

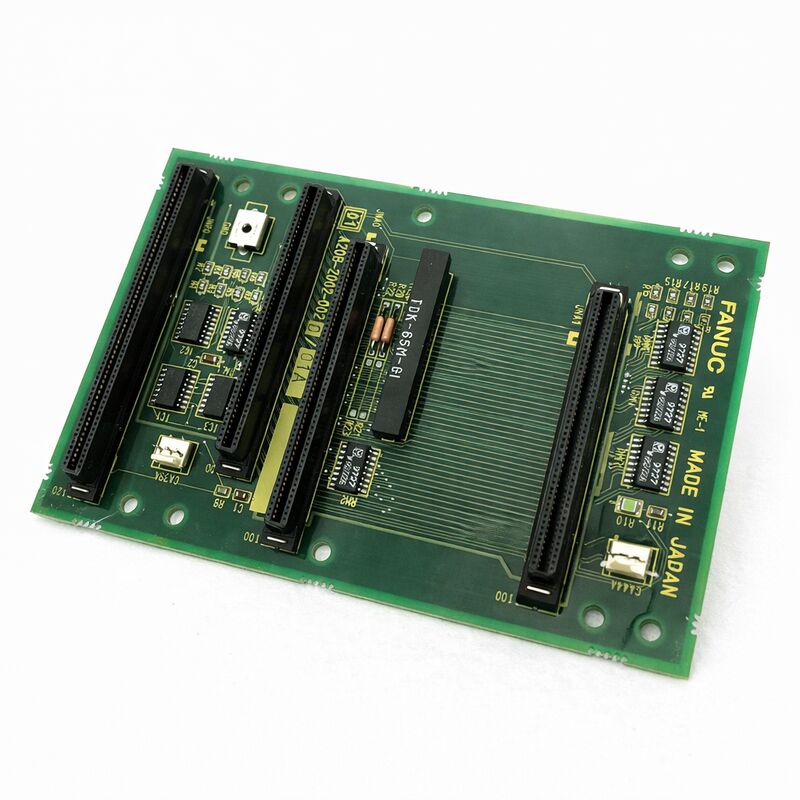

Das A20B-2002-0020 ist eine 3-Slot-Backplane-Leiterplatte für FANUC Serie 16 und 18 CNC-Systeme. Es ist die strukturelle und elektrische Grundlage des Controller-Racks — die Platine, in die alle anderen Platinen eingesteckt werden.
Die Haupt-CPU-Platine, die Stromversorgungseinheit und die Optionsplatinen belegen die drei von dieser Backplane bereitgestellten Steckplätze. Jede Signal- und Stromverbindung zwischen diesen Platinen läuft über das A20B-2002-0020.
Backplane-Platinen werden bei der CNC-Wartung leicht übersehen, da sie selten ausfallen. Sie enthalten keine aktiven Verarbeitungskomponenten — keine CPUs, keinen Speicher, keine programmierbare Logik. Ihre Funktion ist passiv: Signale und Strom von einer Steckplatzposition zur anderen übertragen, die aktiven Platinen sicher in ihren Steckplätzen montieren und die physische Ausrichtung der Rack-Baugruppe aufrechterhalten.
Diese passive Natur ist auch der Grund, warum Ausfälle relativ selten sind. Aber wenn sie ausfallen — durch physische Schäden, Steckverbinderverschleiß oder Kontamination — sind die Auswirkungen systemweit. Jede Platine im Rack ist gleichzeitig betroffen.
Das A20B-2002-0020 ist die spezifische 3-Slot-Variante in der A20B-2002-Backplane-Serie für Serie 16/18-Controller.
Die drei Steckplätze nehmen die Haupt-CPU-Platine, die Stromversorgungsplatine und eine zusätzliche Optionskartenposition auf.
Diese Konfiguration deckt das Standard-Layout des Serie 16/18-Systems ab.
| Parameter | Wert |
|---|---|
| Teilenummer | A20B-2002-0020 |
| Hersteller | FANUC Corporation |
| Produkttyp | Backplane PCB |
| Anzahl der Steckplätze | 3 |
| Board-Serie | A20B-2002 |
| Kompatible Systeme | FANUC Serie 16 / 18 CNC |
| Gehostete Boards | Haupt-CPU, Netzteil, Optionskarte |
| Design | Passive Signal- und Stromverteilung |
| Herkunft | Japan |
| Betriebstemperatur | 0 – 55°C |
| Lagertemperatur | −20 – 60°C |
| Luftfeuchtigkeit | 75% RH max (nicht kondensierend) |
| Verfügbare Zustände | Neu (Überbestand) / Generalüberholt / Repariert |
Ein FANUC CNC-Controller ist keine einzelne Platine. Es ist eine Sammlung von Platinen, die in einem Rack montiert sind und jeweils eine spezifische Funktion erfüllen. Die Haupt-CPU-Platine verarbeitet die Bewegungsberechnung. Die Stromversorgungsplatine wandelt eingehende Spannungen in die geregelten Pegel um, die die Logikplatinen benötigen. Optionsplatinen — Servo-Schnittstellen, E/A-Module, Kommunikationsplatinen — fügen spezifische Fähigkeiten hinzu.
Diese Platinen kommunizieren kontinuierlich miteinander.
Die CPU sendet Befehle an die Servo-Schnittstelle. Die Servo-Schnittstelle gibt Positionsdaten zurück. Die Stromversorgung meldet den Status. Die gesamte Kommunikation läuft über die Kupferbahnen und Steckverbinder der Backplane.
Die Backplane verteilt auch die Stromversorgung.
Die Stromversorgungsplatine gibt geregelte Spannungen an den Backplane-Bus aus. Alle Platinen, die diese Spannungen beziehen, erhalten sie über die Backplane. Diese zentrale Stromverteilung erspart einzelnen Platinen eigene Stromanschlüsse — sie werden in die Backplane eingesteckt und beziehen, was sie benötigen.
Die physische Unterstützung ist die dritte Funktion.
Die Backplane bietet die mechanische Halterung für jede Platine, hält sie in Position und gewährleistet die Steckverbindung unter Vibration.
CNC-Werkzeugmaschinen vibrieren während des Betriebs — der Bearbeitungsprozess, die Kühlmittelpumpe, der Späneförderer und die eigene Bewegung der Maschine tragen alle dazu bei.
Die Backplane muss die sichere Steckverbindung der Platine während dieser Vibrationen über die gesamte Lebensdauer der Maschine aufrechterhalten.
Die meisten Backplane-Fehler entstehen an den Steckverbinderpositionen — den Buchsen, die den Kantenstecker jeder Platine aufnehmen. Diese Steckverbinder erfahren im Laufe des Maschinenlebens Tausende von Einsteck- und Ausziehzyklen, wenn Platinen ausgetauscht, inspiziert und wieder installiert werden. Die Kontakte verschleißen.
Sie entwickeln hochohmige Stellen, die intermittierende Fehler verursachen, oder sie werden beschädigt und führen zu permanenten Verbindungsfehlern.
Physische Schäden an der Leiterplatte selbst — Risse durch Stoß, Bahnschäden durch Werkzeuge oder Korrosion durch Kühlmitteleintritt — können Signalwege unterbrechen. Da die Backplane Signale zwischen allen Platinen leitet, beeinträchtigt eine unterbrochene Bahn zwischen zwei Platinen den Kommunikationspfad zwischen diesen Platinen spezifisch.
Kontamination ist der andere häufige Fehlergrund.
Kühlmittelnebel im Schaltschrank setzt sich im Laufe der Zeit auf den Leiterplatten ab. Auf der Backplane kann Kontamination zwischen den Steckverbinderkontakten Teilkurzschlüsse verursachen oder den Kontaktwiderstand bis zur Signalverschlechterung erhöhen.
Der Austausch einer Backplane erfordert zunächst das Entfernen aller Platinen aus dem Rack. Die installierten Platinen — CPU, Netzteil, Optionskarten — müssen sorgfältig entfernt werden, wobei ihre Steckverbinder verfolgt werden müssen, damit sie an die richtigen Positionen zurückkehren.
Nach dem Austausch der Backplane und der Wiederinstallation der Platinen stellen Sie sicher, dass jede Platine vollständig sitzt, bevor Sie sie einschalten.
Eine teilweise sitzende Platine verursacht einen Fehler auf dem Kommunikationspfad dieser Platine.
Da die gesamte Kommunikation auf dieser Backplane über die Steckverbinder des A20B-2002-0020 läuft, erzeugt eine nicht vollständig eingerastete Platine Alarme für die Signale, die über den fehlerhaften Kontakt laufen.
Die gleichen Software- und Datenüberlegungen, die für jede Controller-Wartung gelten, gelten auch hier. Machen Sie ein vollständiges Backup aller Controller-Daten, bevor Sie mit Arbeiten am Controller-Rack beginnen.
F1: Nach einem Stromzyklus traten mehrere nicht zusammenhängende Alarme gleichzeitig auf. Könnte die Backplane schuld sein?
Mehrere gleichzeitige Alarme über verschiedene Platinenfunktionen hinweg sind konsistent mit einem Backplane-Fehler — insbesondere einem Problem mit der Stromverteilung oder der Buskommunikation.
Ein einzelner Platinenfehler erzeugt typischerweise nur Alarme, die sich auf die Funktion dieser Platine beziehen.
Wenn die CPU, das Netzteil und die Optionsplatine gleichzeitig Alarme anzeigen, ist das gemeinsame Element zwischen ihnen — die Backplane — der logische Ausgangspunkt.
Überprüfen Sie auch die Ausgangsspannungen des Netzteils, bevor Sie zu dem Schluss kommen, dass die Backplane schuld ist.
F2: Ein bestimmter Kommunikationspfad zwischen zwei Platinen fällt intermittierend aus. Alle anderen Funktionen sind normal. Ist das ein Backplane-Problem?
Intermittierende Ausfälle zwischen zwei spezifischen Platinen — während alle anderen korrekt kommunizieren — deuten auf die Backplane-Steckverbinder für diese beiden Platinen spezifisch hin, oder auf die Leiterbahn, die Signale zwischen diesen Steckverbinderpositionen leitet.
Dies ist spezifischer als ein allgemeiner Backplane-Fehler und kann durch Reinigung und Behandlung der betroffenen Steckverbinderkontakte repariert werden.
Wenn der intermittierende Fehler nach der Steckverbinderwartung weiterhin besteht, muss die Backplane möglicherweise ausgetauscht werden.
F3: Kühlmittel wurde im Schaltschrank gefunden. Mehrere Platinen wurden gereinigt. Sollte die Backplane auch inspiziert und gereinigt werden?
Ja. Die Backplane ist im selben Schrank wie die anderen Platinen montiert und der gleichen Kontamination ausgesetzt.
Reinigen Sie die Backplane-Steckverbinderpositionen sorgfältig mit einem elektronik sicheren Kontaktreiniger und achten Sie besonders auf die Steckverbinderstifte, wo Kühlmittel benachbarte Kontakte überbrücken kann.
Überprüfen Sie nach der Reinigung visuell unter Vergrößerung, bevor Sie Platinen wieder einbauen.
Schalten Sie das Gerät erst ein, wenn die Backplane vollständig trocken ist.
F4: Wie unterscheidet sich die 3-Slot A20B-2002-0020 von anderen A20B-2002 Backplane-Varianten?
Die A20B-2002-Serie umfasst Backplanes mit unterschiedlichen Steckplatzanzahlen — 1-Slot-, 2-Slot- und 3-Slot-Varianten —, die zu verschiedenen Controller-Konfigurationen passen.
Das -0020 bietet speziell drei Steckplätze für die Standardkonfiguration der Serie 16/18. Die Installation einer Backplane mit einer anderen Steckplatzanzahl passt möglicherweise nicht für alle erforderlichen Platinen.
Bestätigen Sie die Steckplatzanzahl der vorhandenen Backplane anhand ihres Etiketts, bevor Sie einen Ersatz beschaffen.
F5: Nach dem Austausch einer Backplane zeigt eine Platine einen Fehler an, der vorher nicht vorhanden war. Die Platine wurde in der alten Backplane als funktionierend bestätigt. Was ist schiefgelaufen?
Ein Fehler, der auf einer zuvor funktionierenden Platine nach dem Austausch der Backplane auftritt, deutet auf ein Installationsproblem hin — entweder sitzt die Platine nicht vollständig im Steckverbinder der neuen Backplane, die Steckverbinderkontakte sind in der neuen Backplane beschädigt oder falsch ausgerichtet, oder die Platine wurde durch elektrostatische Entladung während der Handhabung beschädigt.
Schalten Sie das Gerät aus, setzen Sie die betroffene Platine fest wieder ein und testen Sie erneut.
Wenn der Fehler weiterhin besteht, überprüfen Sie die Steckverbinderposition auf der neuen Backplane auf Beschädigungen.
