| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A20B-2001-0970 |
Teilnummer:A20B-2001-0970
Hersteller:FANUC Corporation (Japan)
Typ der Ware:CNC-Leiterplattenmodul
Aufstellplattenreihe:A20B-2001
Anwendung:FANUC CNC-Steuerung und industrielle Automatisierungssysteme

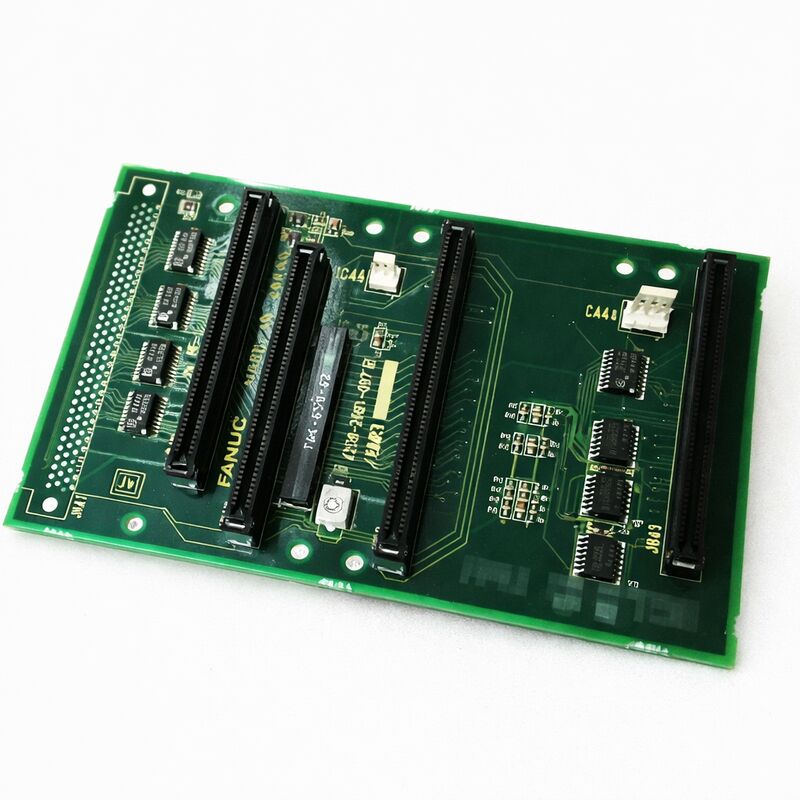

The A20B-2001-0970 is a control printed circuit board from FANUC's A20B-2001 series — a family of CNC control boards serving FANUC's CNC and industrial automation platforms across several generations of machine tools and production systems.
Die A20B-2001-Serie umfasst Platinen, die spezifische, spezielle Funktionen innerhalb der von ihnen bedienten Steuerungsarchitektur ausführen:mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,, verschiedene Funktionstafeln, die die Funktionsfähigkeit der Steuerung erweitern, und Tafeln, die spezielle Kommunikations-, Bewegungs- oder Schnittstellenfunktionen im weiteren FANUC-Steuerungssystem erfüllen.
Die A20B-2001-Serie hat ihre Wurzeln in der FANUC-CNC-Generation der Serie 0 - eine der kommerziell erfolgreichsten und am weitesten verbreiteten CNC-Steuerungsfamilien, die jemals produziert wurde.Maschinen, die um Steuerungen der 0-Serie hergestellt wurden, werden weiterhin weltweit in Produktionsstätten produziert..
Die Platten, die diese Steuerungen funktionsfähig halten, sind nicht austauschbar jede Variante der A20B-2001-Familie dient der spezifischen Steuerungskonfiguration, für die sie entwickelt wurde,und die Beschaffung der genauen Teilnummer ist der Ausgangspunkt für eine effektive Wartungsstrategie.
Die A20B-2001-0970 erfüllt ihre definierte Rolle innerhalb der von ihr bedienten Steuerungsarchitektur.
Wie alle Platten der A20B-2001-Serie wurde sie für die industrielle Zuverlässigkeit konzipiert, um in einer elektrischen Geräuschumgebung eines Werkzeugmaschinen-Schranks kontinuierlich zu arbeiten.unterliegt den Schwingungs- und Temperaturzyklen einer Produktionsumgebung, und wird erwartet, dass sie ohne Eingriffe für Jahre hintereinander funktionieren.
| Parameter | Wert |
|---|---|
| Teilnummer | A20B-2001-0970 |
| Hersteller | FANUC Corporation |
| Art der Ware | CNC-Leiterplattenmodul |
| Aufstellungsreihe | A20B-2001 |
| Anwendung | FANUC CNC-Steuerung und Automatisierungssysteme |
| Ursprung | Japan |
| Betriebstemperatur | 0 55°C |
| Speichertemperatur | -20 60°C |
| Luftfeuchtigkeit | 75% RH max (nicht kondensierend) |
| Verfügbare Lage | Neues (Überschuss) / Saniertes / Repariertes / Austausch |
The A20B-2001 series is FANUC's board family associated with the 0-series CNC platform's mature and late generations — the D and F model variants that represented the most capable iteration of the 0-series architecture before the transition to the i-series.
Diese Steuerungen versetzten die Drehzentren, Bearbeitungszentren und Produktionsmaschinen, die das Rückgrat der globalen Werkzeugmaschinenindustrie in den 1990er und 2000er Jahren bildeten.
Innerhalb dieser Serie dienen verschiedene Boards unterschiedlichen Zwecken. Die Masterboards in der A20B-2001-Familie fungieren als zentrales Backplane und Prozessor, mit dem PeripherieboardsPMC Steck an.
Andere Boards der Serie dienen spezifischen Funktionsfunktionen: Sub-CPU-Boards für zusätzliche Achsensteuerung, Kommunikationsboards für DNC und serielle Datenübertragung,und spezialisierte Bedienplatten für Funktionen wie Hochgeschwindigkeitssprung und Fernpufferbetrieb.
Jedes Gremium hat seinen Platz in der Hierarchie.
Die A20B-2001-0970 nimmt in dieser Hierarchie ihre besondere Position ein.Seine Funktion innerhalb der Steuerungsarchitektur bestimmt, welche Alarme bei Ausfall erscheinen und welche Steuerungsfunktionen beim Austausch wiederhergestellt werden..
Die Identifizierung des Funktionsbereichs des Alarms ist der erste Schritt zur Bestätigung, ob dieses Brett die Fehlerquelle ist.
Die A20B-2001-Serie-Boards sind veraltete Komponenten, deren Produktion FANUC im Zuge des Übergangs der Industrie auf neuere Generationen von Controllern abgeschlossen hat.
The machines that contain them are not legacy in the sense of being obsolete — many represent high-value machine tools with decades of productive life remaining in their mechanical and structural componentsDie Elektronik ist das, was Aufmerksamkeit erfordert.
Die Nachschublieferkette für Platinen der Baureihe A20B-2001 unterstützt die Wartung über mehrere Kanäle: geprüfte Überschussplatten aus stillgelegten Steuerungen,professionell renovierte Platten mit Wiederherstellung auf Bauteilsebene, und Reparaturdienstleistungen auf Board-Ebene, die spezifische Komponentenfehler beheben.
Diese Versorgungskanäle bedienen weltweit eine umfangreiche installierte Basis von Maschinen der 0-Serie.
Die A20B-2001-Serie enthält viele Plattenvarianten.
Die physikalische Ähnlichkeit zwischen den Platten deutet nicht auf eine funktionale Kompatibilität hin.
Die korrekte Bauteilnummer muss mit dem genauen Etikett der Platine der installierten Einheit übereinstimmen.Die Herstellung der falschen Platine auch wenn sie identisch aussieht kann zu einem falschen Verhalten der Steuerung oder zu Kompatibilitätswarnungen führen.
Ein Ausfall des A20B-2001-0970 erzeugt Alarme im Funktionsbereich des Steuergeräts.Der spezifische Alarmcode , der auf dem Alarmbildschirm der CNC oder auf der LED-Anzeigetafel der Steuerung sichtbar ist, zeigt den betroffenen Funktionsbereich an..
Ein Master-Board-Ausfall verhindert in der Regel den Start; ein Funktions-Board-Ausfall erzeugt Alarme, die spezifisch für die Funktion sind, die das Board bietet.
Bevor ein Alarm auf einen Plattenfehler zurückgeführt wird, ist eine Anschlussprüfung unerlässlich.
Ein teilweise abgeschalteter Backplane-Anschluss erzeugt das gleiche Alarm-Symptom wie ein Brettversagen.
Bei der A20B-2001-Serie können die Steckverbinder über Jahre des thermischen Zyklus und der Vibrationen hinweg lose funktionieren.
Durch das erneute Versiegeln der Platine und die Reinigung der Verbindungskontakte wird ein erheblicher Teil der offensichtlichen Plateneinschläge ohne Ersatz der Komponenten behoben.
F1: Der Alarm des CNC-Steuerers zeigt auf den Funktionsbereich, den der A20B-2001-0970 bedient. Wiederherstellen und Steckerreinigung haben den Alarm nicht gelöscht. Was ist der nächste diagnostische Schritt?
Wenn ein bekanntes Gut-Äquivalent-Board für den Swap-Test verfügbar ist, ist dies der definitivste nächste Schritt.
Bei einem Austauschtest, bei dem die verdächtige Leiterplatte durch eine bestätigte Einheit ersetzt und beobachtet wird, ob der Alarm gelöscht wird, wird endgültig festgestellt, ob der Fehler an der Leiterplatte oder an den umliegenden Schaltkreisen liegt.
Ist kein Austauschbrett vorhanden, prüfen Sie das Diagnosemethode-Verfahren für den spezifischen Alarmcode im Wartungshandbuch.
In dem Handbuch werden in der Regel Prüfstellen auf der Platine und Messverfahren festgelegt, die Fehler der Platine von Peripheriefehlern unterscheiden.
F2: Ein Ersatzteil A20B-2001-0970 wurde erworben. Gibt es vor der Installation Einstellungen auf dem Board, die dem Original entsprechen müssen?
Viele A20B-2001-Serie-Boards verfügen über Konfigurationsschalter oder Jumper, die während der ersten Installation so eingestellt werden, dass sie mit der Hardwarekonfiguration des Controllers übereinstimmen.
Vor dem Entfernen der Originalplatte fotografieren oder dokumentieren Sie alle sichtbaren Schalter- und Sprungschalterpositionen.
Eine falsche Einstellung des Schalters kann Alarme oder ein falsches Verhalten hervorrufen, selbst mit einer physikalisch funktionsfähigen Platine.
F3: Die Maschine ist seit drei Jahren auf Lager. Beim Einschalten zeigt die CNC Alarme an, die auf den Funktionsbereich der A20B-2001-0970 verweisen. Könnte die Aufbewahrung den Ausfall des Boards verursacht haben?
Die Platten versagen normalerweise nicht, wenn sie nur ein paar Jahre lang in einer ausgeschalteten Maschine gelagert werden.
Wenn die SRAM-Batterie des Controllers (in der Regel auf der Speicherplatine in 0-Serie-Controllern) erschöpft ist, erzeugt der Parameterverlust Alarme, die verschiedene Platinen zu betreffen scheinen.
Überprüfen Sie zuerst den Zustand der Batterie. Wenn die Batterie leer ist, stellen Sie die Parameter aus dem Backup wieder her, bevor Sie die Fehler des Boards untersuchen.
F4: Wie kann der korrekte Ersatz A20B-2001-0970 vor dem Kauf überprüft werden, um sicherzustellen, dass er in der Anlage funktioniert?
Überprüfen Sie die vollständige Bauteilnummer einschließlich der Revisionsnachfolge auf dem Etikett der installierten Platine.Bestätigen Sie, dass die Gewährleistungsbedingungen des Verkäufers speziell auf Funktionstests in einem CNC-System der FANUC 0-Serie abzielen..
Wenn möglich, eine Bestätigung, dass die Platine in der entsprechenden Steuerungskonfiguration geprüft wurde, verlangen.
Fragen Sie, ob der Verkäufer Erfahrung mit dieser speziellen Platte in Feldanwendungen hat.
Eine Leiterplatte eines seriösen Fachlieferanten mit entsprechender Testerfahrung ist viel wahrscheinlicher geeignet als eine Leiterplatte aus einem allgemeinen Überschusskanal ohne funktionelle Überprüfung.
F5: Mehrere Boards in der 0-Serie-Steuerung zeigen intermittierende Alarme. Ist es kostengünstiger, einzelne Boards zu ersetzen, wenn sie versagen, oder den gesamten Steuerer zu ersetzen?
Multiple intermittent alarms across several boards in an aging controller usually indicate systemic aging — electrolytic capacitors throughout the controller are nearing the end of their service life simultaneously.
In dieser Situation verfolgt der Ersatz von Brett zu Brett im Wesentlichen ein sich bewegendes Ziel.
Eine umfassende Renovierung - professionelle Inspektion und Kondensatorwechsel in allen Platten - löst die Ursache effektiver als der aufeinanderfolgende Plattenwechsel.
Wenn der Produktivwert der Maschine eine erhebliche Investition rechtfertigt, ist eine CNC-Nachrüstung mit moderner, gleichwertiger Hardware eine weitere Option, die die Erhaltung der alten Platten vollständig beseitigt.
