| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A20B-2001-0933 |

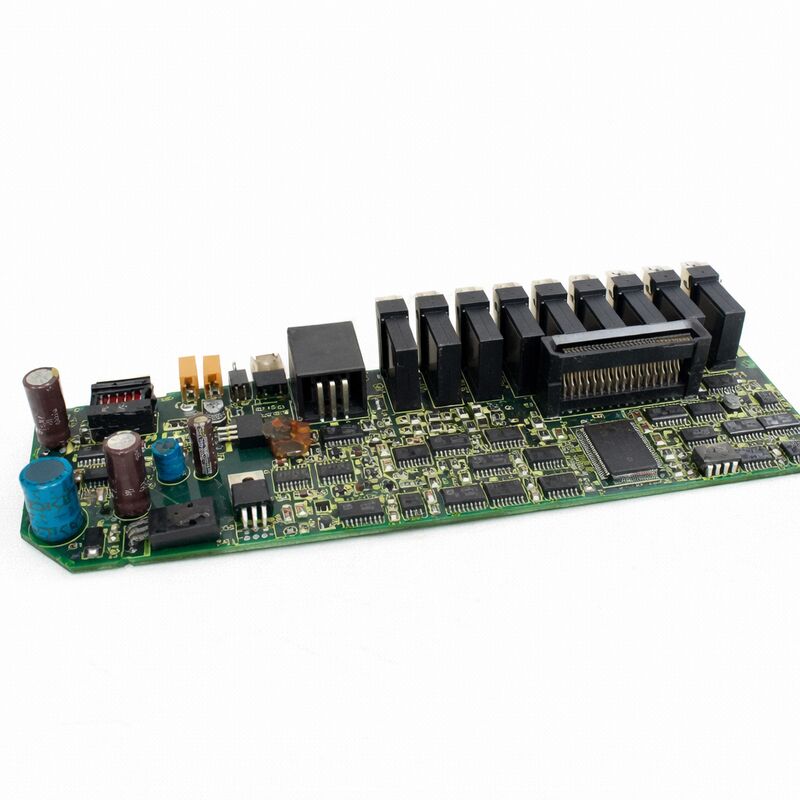

Die FANUC A20B-2001-0933 ist die Steuerplatine für die Alpha-Serie SVM2-Servo-Verstärkermodule mit zwei Achsen im Strombereich von 40A bis 80A — die Antriebe, die die größeren Alpha-Serie Servomotoren in CNC-Werkzeugmaschinen und verwandten Automatisierungssystemen antreiben.
Die Platinenfamilie A20B-2001-093x (mit -0931, -0933 und verwandten Untervarianten) deckt die mittleren bis hohen Stromstärken der SVM2 ab und übernimmt die Achssteuerungsfunktionen für die Zweikanalantriebe, die zur Steuerung von Servomotoren der Klassen α12/2000 und α22/2000 verwendet werden.
Innerhalb der A06B-6079 Alpha Servo-Modulreihe stellt die SVM2 (Servo Valve Module, 2-Achsen) die Konfiguration mit zwei Achsen dar — sie teilt sich einen gemeinsamen Netzteilbereich zwischen zwei unabhängigen Servoachsenantrieben.
Die A20B-2001-0933 ist die Steuerintelligenz, die beide Achsantriebe gleichzeitig und unabhängig voneinander arbeiten lässt: zwei separate Servoregelkreise, zwei Sätze von Encoder-Feedback-Empfängern, zwei Sätze von Gate-Drive-Ausgängen, zwei Alarmüberwachungsschaltungen — alles von dieser einen Steuerplatine verwaltet.
Um die Position der A20B-2001-0933 innerhalb der SVM2 zu verstehen, muss man wissen, wie diese Module physisch aufgebaut sind.
Das SVM2-Modul enthält mindestens zwei verschiedene Platinentypen: die Steuer-/Antriebsplatine (die A20B-2001-0933) und die Verdrahtungsplatine (A16B-2202-0775, A16B-2203-0595 oder ähnlich, je nach spezifischer H-Nummer-Variante).
Die Steuerplatine liefert die Intelligenz; die Verdrahtungsplatine liefert die Stromschnittstelle — die Strommesswiderstände, die Gate-Drive-Anschlüsse zu den IPM-Transistoren und die Steckverbinderschnittstelle zur externen Verdrahtung. Zusammen bilden sie die komplette Servoachsenantriebselektronik innerhalb des Aluminiumgehäuses des Moduls.
| Parameter | Wert |
|---|---|
| Funktion | Steuerplatine für Servo-Verstärker mit zwei Achsen |
| Antriebsbereich | SVM2-40/80, -80/80, -40L/40L |
| Kompatible Serien | A06B-6079-H205 bis H209 |
| Schnittstelle | Typ A und Typ B kompatibel |
| Achsen | 2 unabhängige Servoachsen (L und M) |
| Status | Vom Hersteller eingestellt |
| Herkunft | Japan |
Das Alpha-Servo-Verstärkersystem verwendet eine gemeinsame DC-Bus-Architektur — das PSM (Power Supply Module) liefert gleichgerichtete Gleichstromleistung an die gemeinsame Bus-Schiene, und die einzelnen SVM-Module beziehen Strom von dieser Schiene, um ihre jeweiligen Motorphasen zu versorgen.
Dieses gemeinsame Bus-Design bedeutet, dass das PSM über eine ausreichende Gesamtkapazität für alle angeschlossenen SVM- und SPM-Module (Spindel) gleichzeitig verfügen muss, aber die einzelnen SVM-Module selbst sind relativ kompakt, da sie nur die Schalt- und Stromregelung für ihre eigenen Achsen übernehmen müssen.
Die SVM2 mit der Steuerplatine A20B-2001-0933 befindet sich im höherstromigen Bereich der SVM2-Reihe.
Während die kleineren SVM2-Varianten (H201 bis H204, mit der Steuerplatine A20B-2001-0931) Achsen mit leichteren Servomotoren bedienen, treiben die SVM2-40/80 und -80/80 Varianten mit der -0933 Platine deutlich größere Motoren an — Servomotoren mit einer Spitzenstromstärke von 40A oder 80A pro Achse.
Diese Antriebe finden sich an den schwereren Achsen von großen Bearbeitungszentren, Bohrwerken, horizontalen Bearbeitungszentren und ähnlichen Maschinen, bei denen Achslasten und Beschleunigungen hohe Motordrehmomente und damit hohe Spitzenströme erfordern.
Eines der Designmerkmale der A20B-2001-0933 ist ihre Kompatibilität mit sowohl Typ A (analog ±10V) als auch Typ B (PWM) Befehlsschnittstellen von der CNC-Achsensteuerung.
Diese doppelte Kompatibilität war während der Übergangszeit wichtig, als FANUC seine CNC-Generationen von der älteren analogen Typ A-Schnittstelle zur neueren PWM-Typ B-Schnittstelle umstellte:
Typ A: Verwendet mit FANUC Serien 0C, 15A, 15B, 16A, 16B, 18A und 21TA — die Achskarte der CNC sendet ein analoges Signal von ±10V, das proportional zur Sollgeschwindigkeit ist.
Die SVM2-Steuerplatine empfängt dieses analoge Signal und wandelt es in die Stromreferenz für den Regelkreis um.
Typ B: Verwendet mit FANUC Serien 0 Modell D und späteren Serien 16B Typ B Varianten — die CNC sendet ein PWM-Signal mit einer festen Trägerfrequenz, wobei das Tastverhältnis proportional zur Sollgeschwindigkeit ist.
Die SVM2-Steuerplatine demoduliert dies, um die Geschwindigkeitsreferenz zu extrahieren.
Ein DIP-Schalter am SVM2-Modul wählt aus, welcher Schnittstellentyp vom Antrieb verwendet wird.
Dieser Schalter muss für die verwendete CNC-Schnittstelle korrekt eingestellt sein — eine falsche Einstellung führt sofort nach dem Einschalten zu einem VRDY OFF-Alarm.
Die A20B-2001-0933 enthält einen NV-RAM-Chip (Non-Volatile RAM), der den Motortyp und die achsspezifischen Parameter für die Regelkreise der SVM2 speichert.
Dieser Parametersatz definiert das Motormodell, die Stromgrenze, die Encoder-Auflösung, die Geschwindigkeitsregelkreisverstärkung und andere antriebsspezifische Einstellungen.
Diese Parameter müssen mit den spezifischen Servomotoren übereinstimmen, die an den Antrieb angeschlossen sind.
Beim Austausch einer defekten A20B-2001-0933 durch eine Ersatzplatine:
Der NV-RAM-Chip von der Originalplatine kann oft auf die Ersatzplatine übertragen werden, wenn der Ausfall der Originalplatine ein Schaltungsfehler und keine NV-RAM-Datenkorruption war.
Dadurch bleiben die Motorparameter in einem einzigen Schritt erhalten.
Alternativ können die Parameter manuell mit den vier Tasten an der Vorderseite (MODE, UP, DOWN, DATA SET) unter Verwendung der Motortypnummer vom Motortypenschild und der Parametertabellen im Wartungshandbuch der Alpha-Serie eingegeben werden.
F1: Das SVM2-Modul zeigt eine Alarm-LED und die Achse ist ausgefallen, aber die andere Achse desselben Moduls funktioniert. Ist die A20B-2001-0933 Platine die Ursache?
Ein Einachsenfehler an einer der beiden Achsen der SVM2 (L oder M), während die andere Achse normal funktioniert, ist eher ein Fehler im IPM-Transistormodul dieser Achse, im Strommesskreis der Verdrahtungsplatine, im Encoderkabel oder im Motor — als in der Steuerplatine, die beide Achsen steuert.
Wenn die Steuerplatine ausfällt, alarmieren in der Regel beide Achsen gleichzeitig, da die gemeinsame Steuerschaltung ausgefallen ist. Isolieren Sie den Fehler, indem Sie zuerst das Encoderkabel und den Stecker für die betroffene Achse überprüfen (häufigste Ursache für Einachsenfehler bei Alpha-Antrieben) und dann das IPM für diese Achse überprüfen.
Die Steuerplatine wird verdächtig, wenn beide Achsen gleichzeitig ohne mechanische Ursache ausfallen.
F2: Kann die A20B-2001-0933 in jedem A06B-6079 Modul verwendet werden oder nur in bestimmten H-Nummer-Varianten?
Die A20B-2001-0933 ist für bestimmte SVM2-Varianten spezifiziert — die H205, H206, H207, H208 und H209 im Strombereich von 40A–80A.
Geringere Stromstärken der SVM2-Varianten (H201 bis H204) verwenden die Steuerplatine A20B-2001-0931.
Die Stromskalierung in den Stromrückkopplungskreisen der Steuerplatine ist für den höheren Strombereich eingestellt — die Verwendung der -0933 in einem Modul mit geringer Stromstärke oder der -0931 in einem Modul mit hoher Stromstärke würde zu falschen Stromgrenzwerten und abnormalem Servo-Verhalten führen.
Passen Sie die Steuerplatine immer an das spezifische A06B-6079-HXXX Modul an, in dem sie installiert ist.
F3: Nach dem Austausch der A20B-2001-0933 gibt der Antrieb beim Einschalten sofort einen Servoalarm aus. Was ist die häufigste Ursache?
Die häufigste Ursache ist ein falsch eingestellter DIP-Schalter für die Typ A/Typ B-Schnittstelle. Überprüfen Sie, ob der Schnittstellenauswahlschalter am SVM2-Modul mit der verwendeten CNC-Schnittstelle übereinstimmt — Typ A für analoge 16A/18A/0C-Systeme, Typ B für die entsprechenden CNC-Varianten mit Typ B-Schnittstelle.
Die zweithäufigste Ursache sind falsche Motorparameter im NV-RAM der Ersatzplatine — wenn die Standard- oder falschen Motorparameter geladen werden, ist der Regelkreis für den angeschlossenen Motor falsch abgestimmt und gibt sofort einen Alarm aus.
Überprüfen Sie die Schalterstellung und stellen Sie sicher, dass die Motortyp-Parameter mit den Spezifikationen des angeschlossenen Servomotors übereinstimmen.
F4: Das SVM2-Modul wird während des Betriebs sehr heiß. Ist das ein Problem der Steuerplatine?
Die Wärmeentwicklung in einem SVM2-Modul stammt hauptsächlich aus dem Netzteil (IPM-Transistoren) und nicht aus der Steuerplatine. Die Steuerplatine arbeitet mit geringer Leistung und bleibt kühl.
Wenn das Modul deutlich heißer als normal läuft, sind die Ursachen typischerweise: eine verschlechterte thermische Schnittstelle zwischen dem IPM und dem Kühlkörper (Wärmeleitpaste ausgetrocknet, Austausch erforderlich); ein teilweise kurzgeschlossenes IPM, das mehr Strom als normal zieht; oder ein Problem mit dem Kühlstrom (verstopfter Filter, ausgefallener Lüfter).
Dies sind Probleme des Netzteils. Ein Fehler der Steuerplatine verursacht selten ungewöhnliche Wärmeentwicklung; er führt eher zu falschem Servo-Verhalten oder Alarmen.
F5: Ist es möglich, eine A20B-2001-0933 Platine zu testen, bevor sie in eine Produktionsmaschine eingebaut wird?
Ein zuverlässiger Test einer Servo-Verstärker-Steuerplatine erfordert ein kompatibles Testgerät — insbesondere ein passendes SVM2-Modul-Netzteil (oder den kompletten SVM2-Antrieb), einen passenden Alpha-Servomotor und eine kompatible FANUC CNC oder ein Testgerät, das Servo-Befehle senden und die Achsenreaktion überprüfen kann.
Das Testen der A20B-2001-0933 isoliert auf dem Prüfstand (außerhalb des kompletten SVM2-Moduls) ist für die Überprüfung der Servo-Leistung nicht praktikabel.
Für produktionskritische Anwendungen bietet die Beschaffung der Steuerplatine von einem spezialisierten Reparaturzentrum, das sie auf einem kompletten SVM2-Testgerät mit einem geeigneten Alpha-Servomotor getestet hat, die höchste Zuverlässigkeit vor der Installation.
