| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A20B-2001-0931 |

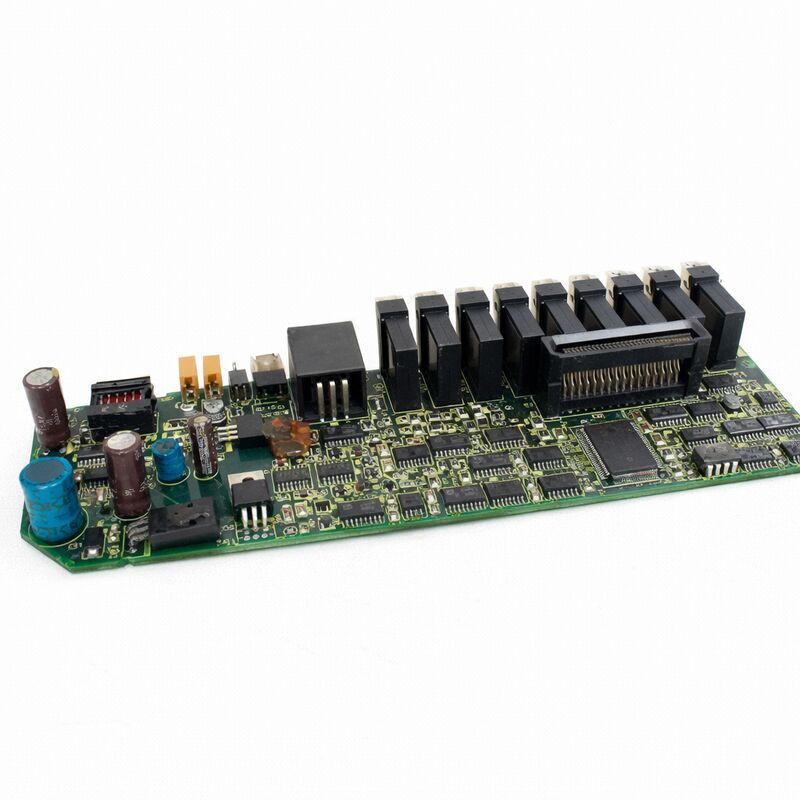

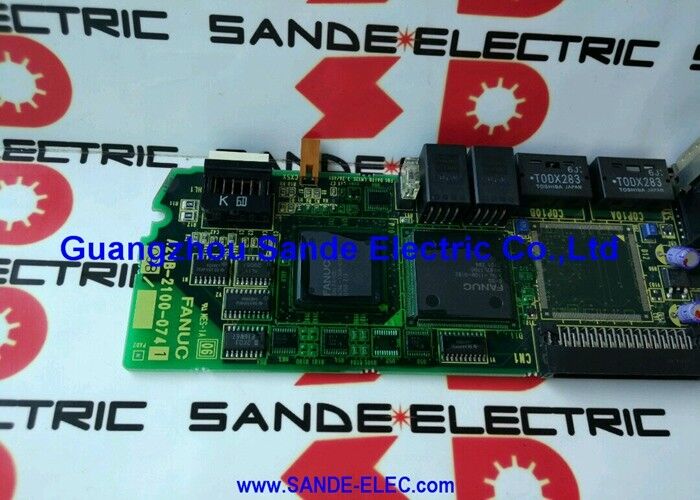

Die FANUC A20B-2001-0931 ist die Steuerungsplatine — oft als "Top Card" bezeichnet — für FANUCs Alpha-Serie SVM2 Dual-Axis Servo-Verstärkerfamilie.
Das SVM2 (Servo Valve Module, 2-Achsen) war FANUCs Standard-Zwei-Achsen-Antriebsmodul der 1990er Jahre, das häufig in Bearbeitungszentren und Drehzentren paarweise oder dreifach zur Steuerung von X-, Y- und Z-Achsen verbaut wurde.
Jedes A06B-6079-Modul steuert zwei Servo-Motorachsen unabhängig voneinander über eine gemeinsame Leistungsumwandlungsstufe, wobei die A20B-2001-0931 Top Card gleichzeitig die Steuerungsalgorithmen beider Achsen auf einer einzigen Platine verwaltet.
Die von der A20B-2001-0931 unterstützte Typ-A-Schnittstelle ist FANUCs analoges Servo-Befehlsprotokoll — der Vorgänger des FSSB-Glasfaser-Digitalbusses.
In einem Typ-A-System sendet die CNC-Systemeinheit jedem Antriebsmodul ein analoges Geschwindigkeitsbefehlssignal von ±10V für jede Achse, plus digitale Freigabe- und Reset-Signale, über ein herkömmliches Mehrleiterkabel.
Die Steuerungsplatine wandelt diese analogen Eingänge in Stromschleifenreferenzen um, führt die PWM-Regelberechnung durch und gibt Gate-Ansteuersignale an die Leistungs-IGBTs aus.
Die Encoder-Rückmeldung von den Servo-Motoren kehrt über ein separates Rückmeldekabel zur Steuerungsplatine zurück und vervollständigt die Positions- und Geschwindigkeitsregelkreise.
Diese Generation der Typ-A-Schnittstelle findet sich auf Maschinen, die von den späten 1980er bis zu den mittleren bis späten 1990er Jahren hergestellt wurden — immer noch in beträchtlicher Anzahl in vielen Produktionsumgebungen vorhanden. Wenn ein A06B-6079-Antriebsmodul einen Fehler auf der Steuerungsebene entwickelt, ist die A20B-2001-0931 Top Card der gezielte Ersatz, um die Funktion wiederherzustellen.
| Parameter | Wert |
|---|---|
| Funktion | Zwei-Achsen-Servo-Antriebssteuerungsplatine |
| Kompatible Module | A06B-6079-H2xx (SVM2-Serie) |
| Schnittstelle | Typ-A analoge PWM |
| Gesteuerte Achsen | 2 (gleichzeitig) |
| Leistungsplatinen-Paar | A16B-2202-0772 / A16B-2203-0592 |
| Status | Eingestelltes Ersatzteil |
| Herkunft | Japan |
Jedes A06B-6079 SVM2 Modul ist ein eigenständiger Zwei-Achsen-Antrieb in einem einzigen Chassis von etwa 300 mm Höhe und 80 mm Breite. Intern teilt sich das Modul in zwei Platinen auf, die über einen Backplane-Stecker verbunden sind:
Die Base Card (A16B-2202-0772 oder A16B-2203-0592) ist die Leistungsverarbeitungsplatine — sie enthält den Dreiphasengleichrichter, der die AC-Versorgung in den DC-Bus umwandelt, die DC-Bus-Kondensatoren, die IGBT-Leistungsmodule für beide Achsen, die Stromerfassungsschaltung und die Gate-Treiber-Schaltungen.
Die Base Card verarbeitet alle Hochleistungselemente und ist in der Regel widerstandsfähiger gegen Ausfälle durch elektrische Ursachen (obwohl sie anfällig für thermische Belastungen durch unzureichende Kühlung oder Motorüberstromereignisse ist).
Die Top Card (A20B-2001-0931) ist die Steuerungs- und Intelligenzebene — digitale Signalprozessoren, die das Drehmomentregelgesetz ausführen, Operationsverstärkerschaltungen, die die Stromrückmeldung von den Sensoren der Base Card lesen, Encoder-Datenempfänger, die die Motorrückmeldung dekodieren, analoge Eingangsschaltungen, die den ±10V-Befehl von der CNC empfangen, und alle Kommunikations- und Statusschaltungen.
Die Top Card ist stärker sekundären Auswirkungen von Motorfehlern (über die Stromrückmeldesignale) und Alterungsfehlern (Elektrolytkondensatoren auf ihren Stromversorgungsschienen) ausgesetzt.
Bei einer Typ-A-Servoantriebsinstallation verläuft die Verdrahtung zwischen der CNC-Systemeinheit und dem A06B-6079 Modul über ein Standard-50-Pin-D-Sub- oder gleichwertiges Mehrleiterkabel, das Folgendes führt:
Befehlssignale: Analoge Geschwindigkeitsreferenzen (±10V, eine pro Achse), Richtungssignale, Freigabesignale und Positionssignale des Encoderausgangs (wenn die CNC das Antriebsmodul als Positionsspeicher verwendet).
Rückmeldesignale: Serielle Motor-Encoder-Daten (FANUC serielle Encoder-Protokoll, Single-Cable Serial), Motorbremssteuerungssignale, Antriebsalarm-Ausgangssignale.
Die Abhängigkeit der Typ-A-Architektur von analogen Befehlssignalen macht sie empfindlich gegenüber der Kabelintegrität: Korrosion von Steckerkontakten, Unterbrechungen der Schirmkontinuität und EMI-Kopplung von benachbarten Stromkabeln äußern sich alle als Positionierungsfehler, Geschwindigkeitsoszillationen oder intermittierende Servoalarme.
Bevor eine A20B-2001-0931 Platine als defekt eingestuft wird, sollten die Schirmkontinuität des Befehls kabels, die Sauberkeit der Steckverbinder und die Signalamplitude am Antriebsstecker überprüft werden.
Wenn ein A06B-6079 Modul Alarmcodes anzeigt, muss die verantwortliche Platine identifiziert werden, bevor ein Ersatzteil bestellt wird.
Die Top Card (A20B-2001-0931) ist der wahrscheinlichere Schuldige für:
Kommunikationsalarme — der serielle Encoderempfänger der Platine, der Befehlskabel-Empfänger und die CNC-Schnittstellenschaltungen befinden sich alle innerhalb der Elektronik der Top Card.
Stromregelungsalarme (Servoalarm 8, 9, A, 4, 5, 6) — wenn die Regelungsschleife selbst den Strom nicht korrekt regeln kann, verursacht durch defekte Operationsverstärker, ADCs oder DSP-Komponenten auf der Top Card.
"Beide Achsen fielen gleichzeitig aus" — da beide Achsen sich die einzelne Top Card teilen, deaktiviert ein Ausfall der Top Card gleichzeitig beide Achsen des Moduls.
Ein Ausfall der Base Card beeinträchtigt typischerweise eine Achse (ein Satz IGBTs), während die andere funktionsfähig bleibt.
Die Base Card ist wahrscheinlicher verantwortlich für: Überstromauslösungen, die mit bestimmten Lastbedingungen korreliert sind, DC-Bus-Spannungsfehler und Einzelachsenfehler, bei denen eine Phase oder die IGBTs einer Achse ausgefallen sind.
F1: Das A06B-6079-H206 Modul zeigt gleichzeitig den Alarm "SV-8" auf beiden Achsen L und M an. Deutet dies auf einen Ausfall der Top Card hin?
Ein gleichzeitiger Alarm auf beiden Achsen eines einzelnen SVM2-Moduls deutet stark auf die Top Card (A20B-2001-0931) hin, da beide Achsen sich die Encoder-Empfangs- und Regelkreise der einzelnen Top Card teilen.
Wenn derselbe Alarm auf Antrieben auftritt, die an ein anderes Paar von Encoderkabeln angeschlossen sind — was bestätigt, dass die Kabel und Encoder funktionsfähig sind — ist die Top Card der Hauptverdächtige.
Der Einbau einer bekannten, funktionierenden A20B-2001-0931 Top Card in das verdächtige Modul (bei ausgeschalteter Stromversorgung und entladenem Bus) löst die Diagnose endgültig.
F2: Kann die A20B-2001-0931 eines SVM2-20/20 Moduls in einem SVM2-40/40 Modul verwendet werden?
Die A20B-2001-0931 ist die gemeinsame Top Card für mehrere A06B-6079 SVM2 Varianten — sie kommt sowohl in H203 (SVM2-20/20) als auch in H206 (SVM2-40/40) und anderen Varianten vor.
Die Steuerungs- und Kommunikationsfunktionen der Top Card sind bei diesen Modellen identisch; die Achsenstrombelastbarkeit wird durch die IGBT-Module auf der Base Card bestimmt, nicht durch die Top Card.
Eine A20B-2001-0931 aus einem funktionierenden 20/20 Modul kann daher zum Testen oder Ersetzen der Top Card in einem 40/40 Modul verwendet werden.
Bestätigen Sie dies, indem Sie das spezifische FANUC-Wartungshandbuch für die A06B-6079-Serie prüfen, um sicherzustellen, dass die Teilenummer der Top Card über die beabsichtigten Varianten hinweg übereinstimmt.
F3: Nach dem Einbau einer Ersatz-A20B-2001-0931 gibt der Servo beim Start immer noch einen Alarm aus. Was sind die wahrscheinlichen Ursachen?
Überprüfen Sie nach dem Austausch der Top Card:
(1) Alle Verbindungen zwischen der Top- und der Base Card sind vollständig und korrekt eingerastet — falsch ausgerichtete Steckverbinderstifte verursachen Fehlalarme;
(2) Die Encoder-Rückmeldekabelanschlüsse der Ersatzplatine befinden sich in den richtigen Buchsen — die L-Achsen- und M-Achsen-Encoderanschlüsse müssen mit der Kabelbeschriftung übereinstimmen;
(3) Achsenparameter auf der CNC müssen möglicherweise überprüft werden — wenn die Ersatzplatine eine andere Firmware-Revision hat, müssen die Parameter möglicherweise bestätigt oder aus einem Backup neu geladen werden;
(4) Die Stromversorgungsschienen der Base Card sollten am Top Card-Stecker gemessen werden — wenn die +5V oder ±15V Schienen von der Base Card außerhalb der Spezifikation liegen, können die Schaltungen der Top Card nicht korrekt funktionieren, auch wenn die Platine selbst gut ist.
F4: Wie sollte die A20B-2001-0931 für die Rücksendung an ein Reparaturzentrum verpackt werden und welche Informationen sollten damit einhergehen?
Die Platine sollte in einem ESD-sicheren antistatischen Beutel (nicht in gewöhnlichem Plastik) verpackt und dann in einem stabilen Karton gegen physische Stöße gepolstert werden.
Die folgenden Informationen helfen Reparaturzentren, die Platine korrekt zu testen und zu kalibrieren: die vollständige Bestellnummer des Antriebsmoduls (A06B-6079-Hxxx), der Maschinentyp und die CNC-Steuerungsserie, die spezifischen Alarmcodes, die vor dem Ausbau der Platine angezeigt wurden, und ob der Fehler konstant oder intermittierend war.
Einige Reparaturzentren bitten auch um Informationen zur Base Card, da die Firmware und die Kalibrierungseinstellungen der Top Card manchmal von der Revision der Base Card abhängen.
F5: Was ist die erwartete Lebensdauer einer überholten A20B-2001-0931 und was fällt typischerweise zuerst aus?
Die primären lebensdauerbegrenzenden Komponenten sind die Elektrolytkondensatoren im internen Netzteilbereich der Platine — diese verschlechtern sich durch Elektrolytverdunstung und Wärmezyklen und zeigen typischerweise eine messbare Kapazitätsreduzierung nach 10–15 Jahren kontinuierlichem industriellen Einsatz bei erhöhten Umgebungstemperaturen.
Eine überholte Platine mit vollständigem Kondensatorersatz von einem seriösen FANUC-Reparaturzentrum sollte 5–10+ Jahre zusätzlichen Service in einem gut gewarteten Schaltschrank bei normalen Betriebstemperaturen bieten.
Sekundäre Fehlerstellen sind die Optokoppler des Encoder-Datenempfängers (die sich verschlechtern können, wenn das Encoderkabel eine schlechte Abschirmung hat und hochfrequente Störungen übertragen hat) und die analogen Operationsverstärker im Stromrückkopplungspfad (anfällig für ESD-Schäden während der Wartung).
