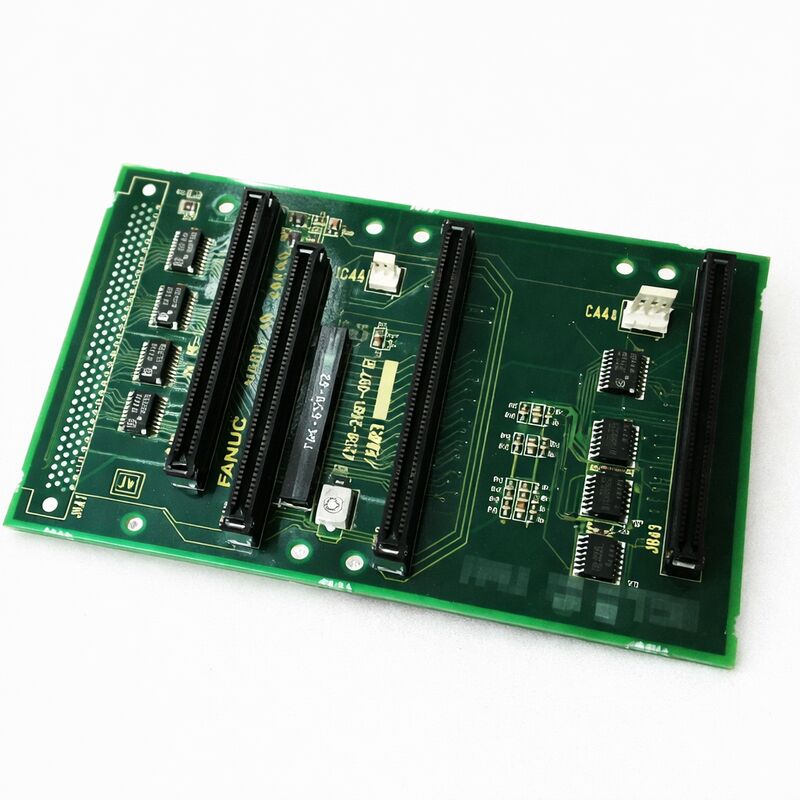

FANUC A20B-2001-0850 R-J2 Mate 2-Slot Backplane PCB

In einem R-J2 Mate Steuerungssystem ist die Backplane die Platine, die bestimmt, wie die installierten Module elektrisch und mechanisch zusammenpassen.

Die FANUC A20B-2001-0850 wird in öffentlichen Verzeichnissen als R-J2 Mate Steuerung 2-Slot Backplane PCB identifiziert, Teil der Serie A20B-2001.

Das macht sie zu einer strukturellen Steuerungsplatine und nicht zu einer Anzeigetafel, einem Speichermodul oder einer Stromversorgungs-PCB.

Da dieses Modell eine 2-Slot Backplane ist, ist sie am nützlichsten bei der Reparatur von Steuerungen, bei denen das ursprüngliche Rack-Layout beibehalten werden muss.

In der praktischen Servicearbeit wird eine Backplane in der Regel zuerst nach der genauen Steuerungsfamilie und der Slot-Anordnung ausgewählt, da eine Nichtübereinstimmung hier die Passform der Platine, die Ausrichtung der Anschlüsse und die Kommunikation zwischen den Platinen beeinträchtigen kann.

Produktdaten

Tatsächliche Anwendungen

Die A20B-2001-0850 wird in FANUC R-J2 Mate Steuerungssystemen verwendet, bei denen eine 2-Slot Backplane PCB erforderlich ist, um das Layout der Steuerungsplatine zu unterstützen.

Praktisch wird sie typischerweise bei der Reparatur von Schaltschränken, dem Austausch von Backplanes oder der Wiederherstellung einer bestehenden R-J2 Mate Steuerung angewendet, wenn die ursprüngliche Rack-Struktur unverändert bleiben muss.

Diese Platine ist besonders relevant in Anwendungen, bei denen die ursprüngliche Steuerung das gleiche Format für die Platinenverbindung beibehalten muss, wie z. B. bei der Reparatur von Robotersteuerungen, der Überholung von älteren FANUC Steuerungen und Servicearbeiten an installierten R-J2 Mate Systemen.

Da es sich um eine Backplane und nicht um eine Logikprozessorplatine handelt, ist ihr realer Wert am höchsten, wenn das Ziel darin besteht, die Slot-Ausrichtung und die Verbindung zwischen den Platinen im Inneren der Steuerung zu erhalten.

FAQ

F1. Welche Art von Platine ist die A20B-2001-0850?
Es ist eine 2-Slot Backplane PCB für die FANUC R-J2 Mate Steuerung. Öffentliche Verzeichnisse identifizieren sie spezifisch mit dieser Beschreibung, was sie in den Bereich Steuerungs-Rack und Verbindung einordnet und nicht in den Bereich Anzeige oder Stromversorgung.

F2. Was macht diese Platine im System?
Eine Backplane-Platine bietet die physische und elektrische Basis für die darin installierten Steuerungsplatinen. Da dieses Modell als R-J2 Mate Steuerung 2-Slot Backplane PCB beschrieben wird, besteht seine Rolle darin, die Platinen zu unterstützen und zu verbinden, die in diese Zwei-Slot-Steuerungsanordnung passen.

F3. Was sollte bei der Auswahl der A20B-2001-0850 überprüft werden?
Die wichtigsten Überprüfungen sind die genaue Teilenummer, das Steuerungsfamilie und die bereits installierte Slot-Layout. Da diese Platine speziell für R-J2 Mate und speziell als 2-Slot beschrieben wird, sollten sowohl die Steuerungsgeneration als auch das Rack-Format mit dem vorhandenen Gerät übereinstimmen.

F4. Wie ist die Spezifikation “2-Slot Backplane” zu verstehen?
Sie sollte als ein funktionales Layoutdetail und nicht als generisches Etikett gelesen werden. “2-Slot” bedeutet, dass die Platine für eine Steuerungskonfiguration mit zwei Platinenpositionen gebaut ist, daher reicht es nicht aus, nur die Serienfamilie abzugleichen; die Anzahl der Slots ist ebenfalls wichtig, wenn die ursprüngliche Backplane ersetzt wird.

F5. Was ist vor dem Austausch am wichtigsten zu bestätigen?
Bestätigen Sie vor dem Austausch, dass die installierte Steuerung R-J2 Mate ist, das Original-Platinenetikett A20B-2001-0850 lautet und die Slot-Anordnung die gleiche ist. Es lohnt sich auch, die angeschlossenen Platinen und das Kabelbaum-Layout vor dem Ausbau zu überprüfen, da ein Austausch der Backplane beeinflusst, wie die im Rack montierten Platinen wieder mit der Steuerungsbasis verbunden werden.
