FANUC A20B-2001-0821 | Alpha-Serie SVM Servo-Regelplatine — CNC und Roboter, Herkunft Japan

Teilenummer: A20B-2001-0821

Hersteller: FANUC Corporation (Japan)

Produktyp: Servo-Verstärker-Regelplatine (SVM PCB)

Platinenserie: A20B-2001

Antriebsfamilie: FANUC Alpha Series Servo Amplifier Module (SVM)

Anwendung: FANUC CNC- und Roboter-Servotriebsysteme

Übersicht

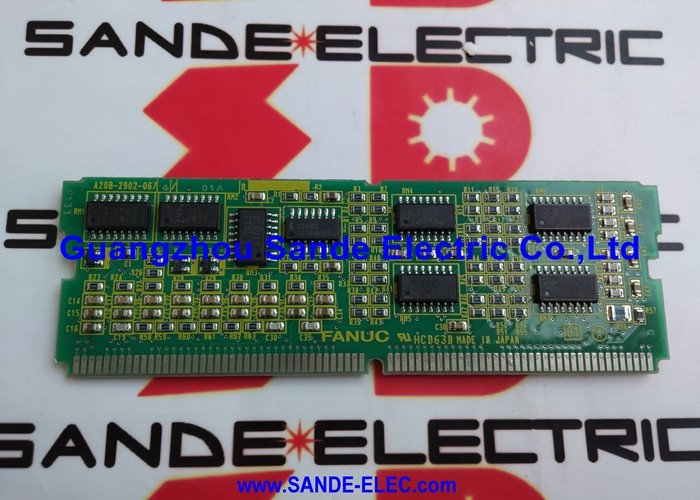

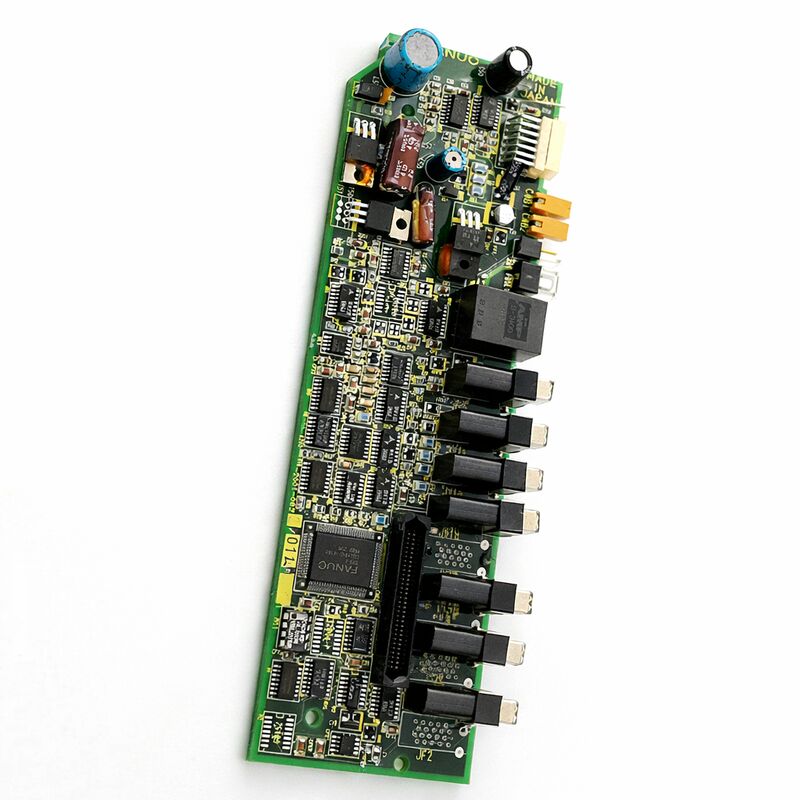

Die A20B-2001-0821 ist eine Servo-Verstärker-Regelplatine für das Alpha Series Servo Amplifier Module (SVM) von FANUC.

In der modularen Alpha-Antriebsarchitektur von FANUC ist das SVM die Verstärkereinheit, die einen Servomotor direkt mit Strom versorgt — sie nimmt die vom PSM gelieferte Gleichspannungsbusspannung auf und wandelt sie in die dreiphasige Wechselspannung mit variabler Frequenz um, die den Motor antreibt.

Die A20B-2001-0821 ist die Regelplatine innerhalb des SVM: die Leiterplatte, die die Verarbeitungselektronik für den Stromregelkreis, den Geschwindigkeitsregelkreis, die Encoder-Feedback-Schnittstelle und die CNC-Kommunikation des Servoantriebs enthält.

Die Antriebe der Alpha-Serie wurden in einer Vielzahl von FANUC-gesteuerten Werkzeugmaschinen und Industrierobotern eingesetzt.

In einem CNC-Bearbeitungszentrum hat jeder Achsmotor sein eigenes SVM. In einem sechsachsigen Industrieroboter hat jeder Gelenkmotor sein eigenes SVM oder teilt sich eine SVM-Einheit mit einem Nachbarn.

Jedes dieser SVMs enthält eine Regelplatine. Wenn eine Servoantriebsregelplatine ausfällt, stoppt diese Achse oder Gelenk — und mit der richtigen Ersatzplatine startet sie wieder.

Die Serie A20B-2001 umfasst Regelplatinen für verschiedene Alpha SVM-Konfigurationen, die unterschiedliche Antriebsstromstärken und Schnittstellentypen abdecken.

Die Variante -0821 bedient ihr spezifisches SVM-Modell und ihre Hardware-Revision innerhalb dieser Familie.

Die Platine wird in Japan hergestellt und ist für die Anforderungen von Industrie-Servotriebanwendungen im Dauerbetrieb ausgelegt.

Wichtige Spezifikationen

Die SVM-Regelplatine — Drei Regelkreise in einem

Die Servoantriebsregelplatine führt alle drei Ebenen der Servo-Feedback-Regelung gleichzeitig aus. Das Verständnis, wie diese Regelkreise zusammenarbeiten, erklärt sowohl, was einen gut funktionierenden Servoantrieb präzise arbeiten lässt, als auch, was fehlschlägt, wenn die Regelplatine degradiert.

Der Stromregelkreis ist die Grundlage.

Er liest die Motorphasenströme von den Stromsensoren des SVM, vergleicht diese mit den Strombefehlen des Geschwindigkeitsreglers und passt die IGBT-Gate-Signale an, um den tatsächlichen Strom auf das befohlene Niveau zu bringen. Dieser Regelkreis läuft mit Raten im zehn Kilohertz-Bereich.

Ein degradierter Strommesskreis auf der Platine führt Fehler in diesen Regelkreis ein, was zu Stromverzerrungen führt, die sich als Motorrauschen, Vibrationen und Wärme bemerkbar machen.

Der Geschwindigkeitsregelkreis sitzt über dem Stromregelkreis.

Er liest das Encoder-Feedback, berechnet die tatsächliche Motorgeschwindigkeit, vergleicht sie mit der befohlenen Geschwindigkeit vom Positionsregler und generiert Strombefehle.

Dieser Regelkreis aktualisiert sich alle paar hundert Mikrosekunden.

Ein degradierter Encoder-Schnittstellenkreis erzeugt Rauschen im Geschwindigkeits-Feedback, was zu Geschwindigkeitsinstabilität führt.

Der Positionsregelkreis sitzt ganz oben. Er empfängt Zielpositionen vom Interpolator der CNC und vergleicht sie mit der tatsächlichen Encoder-Position.

Der Positionsfehler treibt den Geschwindigkeitsbefehl an. Dieser Regelkreis wird in jedem Servozyklus geschlossen — typischerweise 1 Millisekunde.

Die Genauigkeit der Achspositionierung der Maschine wird letztendlich dadurch bestimmt, wie gut alle drei Regelkreise auf dieser Regelplatine zusammenarbeiten.

Alpha SVM in CNC- und Roboteranwendungen

In einer CNC-Werkzeugmaschine sind die Alpha SVM-Module neben dem PSM im Schaltschrank montiert. Jedes SVM treibt eine Achse an. In einem 3-Achsen-Bearbeitungszentrum gibt es typischerweise drei SVMs — eines für X, eines für Y, eines für Z — plus ein Spindelverstärkermodul.

Die Regelplatinen in diesen SVMs kommunizieren über den seriellen Servo-Bus von FANUC mit der CNC, empfangen Positionsbefehle und melden Encoder-Positionen.

In einer FANUC-Industrierobotersteuerung treibt die gleiche SVM-Architektur die Gelenkmotoren des Roboters an.

Die R-J3-Steuerungsgeneration beispielsweise verwendete Alpha SVMs für die sechs Gelenkachsen des Roboters.

Die Robotersteuerung kommuniziert mit diesen SVMs über die gleiche serielle Schnittstelle wie eine CNC.

Die A20B-2001-0821-Regelplatine dient beiden Anwendungskontexten, da die Hardwarearchitektur konsistent ist.

Diese Anwendungsübergreifende Kompatibilität ist ein praktischer Vorteil bei der Wartung.

Eine Regelplatine aus einem ausgemusterten Roboter kann potenziell als Ersatz in einer CNC-Maschine dienen und umgekehrt, wenn die vollständige Teilenummer der Platine exakt übereinstimmt.

Identifizierung eines Regelplatinenfehlers

Ein Fehler der Servoantriebsregelplatine erzeugt ein spezifisches Symptom, das ihn von anderen Servoantriebssystemfehlern unterscheidet.

Positionsfehler, Geschwindigkeitsinstabilität oder ungewöhnliche Motorgeräusche, die nur auf einer bestimmten Achse auftreten — während alle anderen Achsen korrekt funktionieren — deuten auf die SVM-Regelplatine dieser Achse oder ihren Encoder-Feedback-Pfad hin. Regelplatinenprobleme sind tendenziell achsspezifisch und konsistent.

Ein Antrieb, der sich beim Einschalten nicht in den Bereitschaftszustand versetzen lässt und einen VRDY (Velocity Ready) Alarm anzeigt, bevor eine Bewegung befohlen wird, ist ein starker Hinweis auf einen Regelplatinenfehler.

Die Platine führt beim Einschalten Selbstdiagnosen durch. Ein Fehler in dieser Sequenz führt zu einem sofortigen und anhaltenden Alarm.

Intermittierende Positionsfehler, die sich mit der Temperatur verschlimmern — die Achse funktioniert korrekt, wenn der Antrieb kalt ist, und verschlechtert sich, wenn er sich erwärmt — deuten darauf hin, dass eine thermisch empfindliche Komponente auf der Regelplatine das Ende ihrer Lebensdauer erreicht hat.

FAQ

F1: Eine CNC-Achse erzeugt beim Einschalten einen anhaltenden VRDY-Alarm. Die Gleichspannungsbusspannung ist korrekt. Andere Achsen sind normal. Ist dies die A20B-2001-0821?

Ein einachsiger VRDY-Alarm beim Einschalten, mit korrekter Gleichspannungsbusspannung und normalen anderen Achsen, ist konsistent mit einem Regelplatinenfehler.

Der Einschalt-Selbsttest der Platine ist fehlgeschlagen. Überprüfen Sie die LED-Anzeigen des SVM auf einen Alarmcode.

Stellen Sie sicher, dass das Encoder-Kabel und der Feedback-Anschluss richtig sitzen — ein lockerer Feedback-Anschluss kann ebenfalls dieses Symptom verursachen.

Wenn das Kabel als gut befunden wird, ersetzen Sie die Regelplatine.

F2: Die Achse läuft bei niedriger Geschwindigkeit korrekt, zeigt aber bei höheren Vorschubgeschwindigkeiten zunehmende Positionsfehler. Das mechanische System erscheint normal. Könnte dies die Regelplatine sein?

Zunehmende Positionsfehler bei hohen Vorschubgeschwindigkeiten mit einem normalen mechanischen System deuten auf die Servo-Regelkreise hin.

Der Geschwindigkeits- oder Stromregelkreis reagiert möglicherweise nicht schnell genug — ein Zeichen dafür, dass die Verarbeitungsschaltungen der Regelplatine degradiert sind.

Überprüfen Sie auch die Servo-Parameter (Regelkreisverstärkungen, Feedforward), um sicherzustellen, dass sie korrekt sind.

Wenn die Parameter korrekt sind und das Problem weiterhin besteht, sind die DSP- oder Schnittstellenschaltungen der Regelplatine wahrscheinlich gealtert.

F3: Der Achsmotor erzeugt im Stillstand ungewöhnliche Vibrationen und Geräusche, aber die Positionsgenauigkeit ist während der Bewegung akzeptabel. Was auf der Regelplatine könnte dies verursachen?

Vibrationen und Geräusche im Stillstand bei akzeptabler Genauigkeit während der Bewegung deuten typischerweise auf ein Problem im Stromregelkreis hin — insbesondere im Strommess- oder Gate-Treiberteil der Regelplatine.

Ein kleiner Fehler oder Rauschen in der Stromrückmeldung im Stillstand erzeugt einen zitternden Strom, der sich als Vibration manifestiert.

Diese Art von Fehler verschlimmert sich oft mit der Temperatur, wenn die Komponenten altern. Ersetzen Sie die Regelplatine und vergleichen Sie das Verhalten im Stillstand.

F4: Kann eine Ersatzplatine A20B-2001-0821 aus einer Roboteranwendung in einer CNC-Werkzeugmaschine verwendet werden?

Wenn die Teilenummern exakt übereinstimmen, ist die Hardware kompatibel.

Die Servo-Regelplatine erfüllt in CNC- und Roboteranwendungen die gleiche Funktion — der Unterschied liegt in der Steuerungssoftware und dem mechanischen System, nicht in der Antriebsplatine.

Stellen Sie sicher, dass die vollständige Teilenummer einschließlich des Suffixes -0821 übereinstimmt. Verwenden Sie niemals ein anderes Suffix als Ersatz, auch wenn die Platine physisch ähnlich aussieht.

F5: Nach dem Austausch der Regelplatine überschießt die Achse bei jeder Bewegung ihre Zielposition. Die Parameter wurden aus dem Backup wiederhergestellt. Was ist die wahrscheinliche Ursache?

Positionsüberschwingen nach dem Austausch der Platine mit wiederhergestellten Parametern deutet typischerweise auf einen Servo-Regelkreisparameter hin, der nicht korrekt wiederhergestellt wurde.

Die Positionsverstärkung, die Geschwindigkeitsverstärkung oder der Feedforward-Kompensationswert sind möglicherweise falsch.

Vergleichen Sie jeden Servo-Parameter für die betroffene Achse mit der Maschinendokumentation und den Backup-Werten.

Stellen Sie außerdem sicher, dass die Einstellung des Encoder-Typs korrekt ist — die Verwendung einer falschen Encoder-Typ-Einstellung führt zu einer falschen Feedback-Skalierung, die sich als Überschwingen oder Oszillation manifestiert.
