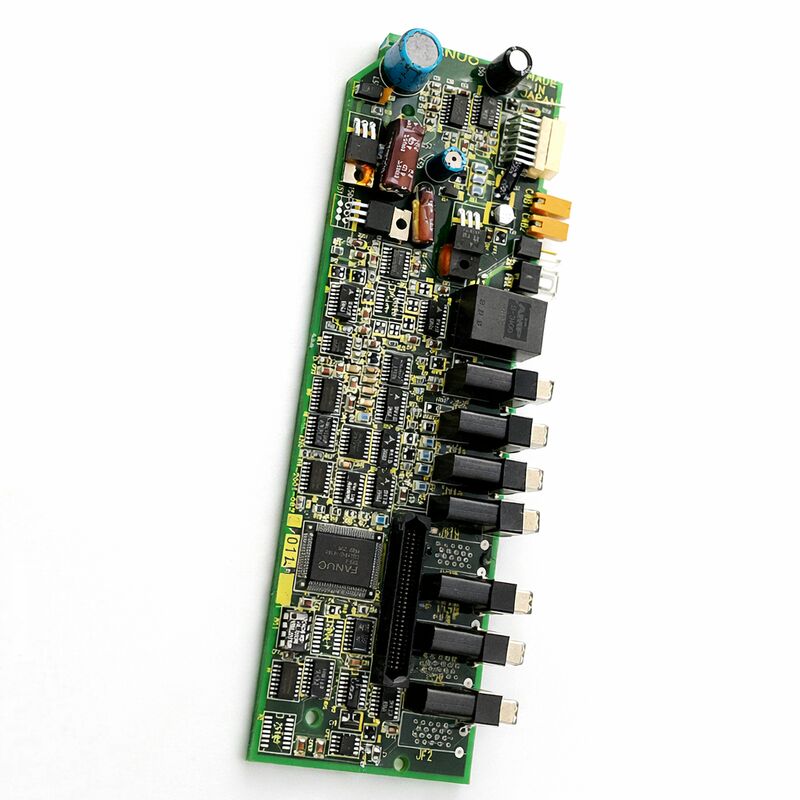

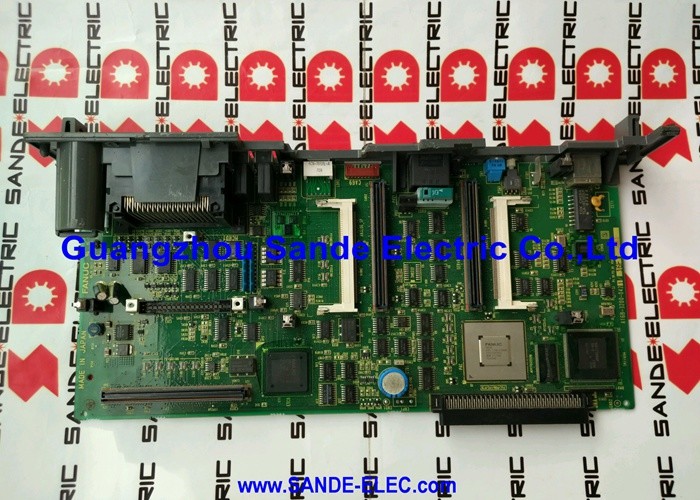

FANUC A20B-2001-0820 | Alpha SVM1 Servo-Verstärker Steuerplatine — Frühe Generation, Ursprung Japan

Teilenummer: A20B-2001-0820

Hersteller: FANUC Corporation (Japan)

Produkt Typ: Servo-Verstärker Steuerplatine (frühe Generation)

Platinen-Serie: A20B-2001

Antriebsfamilie: FANUC Alpha Series SVM1 (Einachsen-Servo-Verstärker-Modul)

Generation: Frühe Alpha-Serie — Vorgänger der späteren A20B-2001-093x-Serie

Übersicht

Die A20B-2001-0820 ist eine Steuerplatine der frühen Generation für FANUCs Alpha-Serie SVM1 (Einachsen-Servo-Verstärker-Modul).

Sie befindet sich an der Vorderseite der SVM1-Antriebseinheit — die Platine, die die Steuerelektronik, die DSP-Servo-Verarbeitung, die CNC-Kommunikationsschnittstelle und die Statusanzeigen für einen Einachsen-Servo-Verstärker enthält.

Diese spezielle Platine ist älter als die weiter verbreiteten Varianten A20B-2001-093x, die zum Standard im späteren Alpha SVM1-Bereich wurden.

FANUCs Alpha-Servo-Verstärker-System wurde als bedeutender Fortschritt gegenüber der früheren SVU-Reihe (Servo Unit) eingeführt.

Die Alpha-Architektur verwendete eine gemeinsame DC-Bus-Topologie — ein PSM (Power Supply Module) lieferte die DC-Schiene, und die SVM-Module bezogen daraus Strom, um einzelne Servomotoren anzutreiben.

Der SVM1 trieb eine einzelne Servoachse an. Jede SVM1-Einheit enthielt eine Steuerplatine und eine Verdrahtungs-/Stromversorgungsplatine.

Die Steuerplatine war die intelligente Hälfte: Sie führte den Servo-Algorithmus aus, kommunizierte über Glasfaser mit der CNC-Steuerung und lieferte die Gate-Ansteuersignale an die Leistungstransistoren im Leistungsteil des Antriebs.

Die A20B-2001-0820 war die Steuerplatine für die frühesten SVM1-Konfigurationen der Alpha-Serie.

Sie ging den Überarbeitungen voraus, die den erweiterten Strombereich abdeckten, der von den späteren -093x-Platinen abgedeckt wurde.

Maschinen und Steuerungen, die mit dem ursprünglichen Alpha-Antriebssystem ausgestattet waren — bevor die späteren Überarbeitungen auf den Markt kamen — enthalten diese frühere Platinengeneration.

Diese Maschinen sind immer noch im Einsatz, und wenn die Steuerplatine eines dieser frühen SVM1-Module ausfällt, ist die A20B-2001-0820 der richtige Ersatz.

Wichtige Spezifikationen

Frühe Alpha-Generation — Die ersten SVM-Platinen

Die Einführung der Alpha-Serie durch FANUC stellte einen Übergang von der SVU-Architektur zum SVM/PSM-System mit gemeinsamem Bus dar, das zum Standard wurde.

Die frühen Alpha SVM1-Einheiten etablierten die grundlegende Architektur, die während der gesamten kommerziellen Lebensdauer der Alpha-Serie verwendet wurde.

Das Layout der Steuerplatine, die Glasfaser-Kommunikationsschnittstelle, die vordere Status-LED und die Sicherungsplatzierung wurden alle mit dieser frühen Generation festgelegt.

Die Platinen der frühen Generation wie die A20B-2001-0820 nutzten die gleichen Betriebsprinzipien wie ihre Nachfolger: Der DSP führte die Positions-, Geschwindigkeits- und Stromregelkreise gleichzeitig aus; die Glasfaserverbindung verband sich mit der CNC-Steuerung; die Stromversorgungsplatine empfing Gate-Ansteuersignale von der Steuerplatine.

Diese Prinzipien wurden in allen nachfolgenden Alpha SVM-Versionen beibehalten.

Was sich über die Generationen änderte, war die spezifische Hardware-Implementierung — die IC-Generationen, die Stromstärkeabdeckung, geringfügige Schnittstellenverfeinerungen.

Diese Kontinuität bedeutet, dass der Diagnose- und Wartungsansatz, der für spätere Alpha SVM-Platinen entwickelt wurde, gleichermaßen für Maschinen gilt, die die A20B-2001-0820 verwenden.

Die LED-Statuscodes folgen den gleichen Konventionen.

Die Alarmkategorien — Kommunikationsfehler, Gate-Ansteuerungsfehler, Stromversorgungsfehler — sind identisch strukturiert.

Ein Techniker, der mit späteren Alpha SVM-Platinen vertraut ist, wird die Platinen der frühen Generation sofort wiedererkennen.

LED-Statusanzeigen und Fehlerdiagnose

Die vordere LED-Anzeige auf der A20B-2001-0820 ist die primäre Diagnose-Referenz, wenn der Antrieb einen Alarm ausgibt.

Die Anzeige zeigt einen numerischen oder alphabetischen Code an, der den spezifischen Fehlerzustand identifiziert.

Diese Codes werden Fehlerkategorien zugeordnet, die in der Wartungsdokumentation für Alpha-Servo-Verstärker beschrieben sind.

Eine leere Anzeige — keine Anzeige — bedeutet, dass die Stromversorgung der Steuerplatine nicht funktioniert.

Dies kann eine durchgebrannte Sicherung auf der Platine, ein interner Fehler im Stromversorgungsstromkreis oder das Fehlen der externen DC-Bus-Spannung sein, die die Versorgungskreise der Platine speist.

Die Daito-Sicherung an der Vorderseite der Platine ist die erste zu prüfende Komponente.

Eine Anzeige von "–" (Bindestrich) bedeutet, dass der Antrieb mit Strom versorgt wird und auf das Bereitschaftssignal der CNC wartet. Dies ist während der Vorlaufphase normal.

Eine Anzeige "0" bedeutet volle Antriebsbereitschaft mit aktiviertem Motor. Jeder andere Anzeigecode ist ein Alarm, der untersucht werden muss.

Platinen der frühen Generation auf dem Nachrüstmarkt

Die A20B-2001-0820 nimmt eine interessante Position in der Nachrüst-Lieferkette ein.

Sie ist alt genug, dass der ursprüngliche FANUC-Bestand erschöpft ist, aber die Maschinen, die sie bediente, sind nicht alt genug, dass sie einheitlich ersetzt wurden.

Viele sind noch in Betrieb. Wenn die Antriebssteuerplatine einer dieser Maschinen ausfällt, erfordert die Beschaffung eines getesteten Ersatzes die Navigation auf dem Markt für Überbestands- und generalüberholte Platinen anstelle von Standardvertriebskanälen.

Getestete Überbestands-Einheiten aus stillgelegten Maschinen sind die häufigste Quelle.

Eine professionell generalüberholte Platine — bei der die Kondensatoren und andere alternde Komponenten ersetzt wurden und die Platine in einer Alpha SVM1-Antriebseinheit funktional getestet wurde — ist die Option mit dem höchsten Vertrauen. Eine ungetestete Überbestandsplatine birgt mehr Risiko.

Der Schlüsseltest für jede Ersatzplatine ist die funktionale Prüfung in einer SVM1-Antriebseinheit mit einer realen Servomotorlast. Bench-Tests mit angelegter Spannung, aber ohne angeschlossenen Motor, bestätigen, dass die Platine hochfährt und die Statusanzeige initialisiert, aber nicht, dass die Stromregelkreise oder die Rückkopplungsverarbeitung korrekt funktionieren.

Eine vollständige funktionale Prüfung erfordert einen Antrieb mit einem Motor.

FAQ

F1: Der Alpha SVM1-Antrieb zeigt sofort nach dem Einschalten einen Kommunikationsfehler-Alarm an. Das Glasfaserkabel ist unbeschädigt. Die CNC-Steuerung selbst funktioniert korrekt. Ist das die A20B-2001-0820?

Ein Kommunikationsfehler beim Einschalten mit einem bestätigten guten Glasfaserkabel und funktionierender CNC deutet auf den optischen Empfängerkreis der Steuerplatine hin.

Die Platine empfängt die serielle Kommunikation der CNC über die Glasfaser; wenn der Empfängerkreis degradiert oder ausgefallen ist, kann die Platine keine Kommunikation mit der CNC herstellen.

Reinigen Sie den optischen Anschluss an der Platine und testen Sie erneut.

Wenn der Alarm weiterhin besteht, ist der Empfängerkreis der Platine ausgefallen und die Platine muss ersetzt werden.

F2: Dies wird als Platine der "frühen Generation" beschrieben. Ist sie mit allen Alpha SVM1-Antriebseinheitsvarianten kompatibel?

Die A20B-2001-0820 wurde in spezifischen SVM1-Antriebseinheitsvarianten der frühen Alpha-Serie verbaut. Ob sie mit einer bestimmten SVM1-Antriebseinheit kompatibel ist, hängt von der Modellnummer der Antriebseinheit und ihrer entsprechenden Platinenspezifikation ab.

Die Dokumentation der Antriebseinheit oder das GE FANUC Alpha Amplifier Descriptions Dokument listet auf, welche Steuerplatinenspezifikation jedes SVM1-Modell verwendet.

Bestätigen Sie die vollständige Modellnummer der SVM1-Antriebseinheit und verifizieren Sie die korrekte Steuerplatine vor der Installation.

F3: Nach 18 Monaten Stillstand der Maschine zeigt der frühe Alpha SVM1 unregelmäßiges Verhalten — manchmal initialisiert er korrekt und manchmal zeigt er bei aufeinanderfolgenden Einschaltzyklen unterschiedliche Alarmcodes an. Fällt die Platine aus?

Unregelmäßige und inkonsistente Alarmcodes auf einer Platine der frühen Generation nach längerer Stillstandzeit sind konsistent mit der Alterung von Komponenten — insbesondere Kondensatoren auf der Steuerplatine, die während der Lagerzeit ausgetrocknet sind.

Alternde Elektrolytkondensatoren im Netzteilbereich der Steuerplatine erzeugen instabile Versorgungsspannungen, die zu unregelmäßigem Betrieb führen.

Eine Platinen-Generalüberholung, bei der die Elektrolytkondensatoren ersetzt und die Platine funktional neu getestet wird, ist die angemessene Reaktion, bevor die Platine vollständig abgeschrieben wird.

F4: Kann die A20B-2001-0820 durch die spätere Platine A20B-2001-0930 ersetzt werden?

Dies sind unterschiedliche Platinengenerationen innerhalb derselben A20B-2001-Familie. Ob die spätere -0930 ein direkter physischer und elektrischer Ersatz für die frühere -0820 in einer bestimmten SVM1-Antriebseinheit ist, hängt vom Design der Antriebseinheit ab.

Einige Antriebseinheitskonfigurationen können eine spätere Platinenrevision aufnehmen; andere haben Hardwareunterschiede, die einen Austausch ungeeignet machen.

Verifizieren Sie dies mit der Dokumentation der spezifischen Antriebseinheit oder einem qualifizierten FANUC-Antriebsservice-Spezialisten, bevor Sie einen Austausch über Revisionen hinweg versuchen.

F5: Die Daito-Sicherung des Antriebs ist durchgebrannt. Nach dem Austausch ist die Platine funktionsfähig, aber dieselbe Sicherung ist drei Wochen später erneut durchgebrannt. Was passiert?

Ein wiederkehrender Sicherungsausfall deutet auf eine anhaltende Ursache hin und nicht auf ein einzelnes Ereignis.

Häufige Ursachen sind ein defekter Elektrolytkondensator im Netzteil der Platine, der periodisch einen kurzzeitigen Stromspitzen erzeugt, ein Leckagefehler im externen DC-Bus-Anschluss, der beim Aufladen des Busses einen Stoß verursacht, oder eine schwächelnde Gate-Treiberkomponente, die unter bestimmten Betriebsbedingungen übermäßigen Strom zieht.

Untersuchen Sie jede dieser Ursachen, bevor Sie eine weitere Sicherung ersetzen — ohne die Ursache zu beheben, wird die Ersatzsicherung erneut ausfallen.
