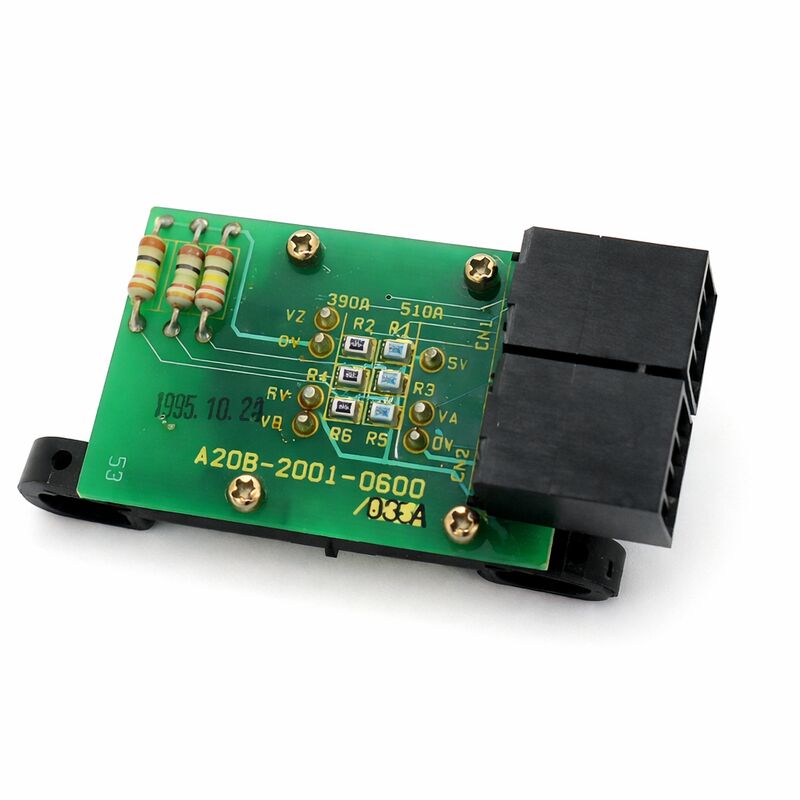

Die A20B-2001-0600 ist eine Spindelmotor-Encoder-Leiterplatte aus FANUCs A20B-2001-Serie — die Sensorplatine, die die Drehung der Spindelmotorwelle liest und die Rückmeldesignale erzeugt, die der Spindelverstärker zur Steuerung der Spindel benötigt.
C-Signal (Geschwindigkeitsrückmeldung): Der Spindelverstärker vergleicht die gemessene Geschwindigkeit des C-Signals mit der Soll-Umdrehungszahl und wendet Korrekturstrom an, um die Differenz auszugleichen. Ein degradiertes C-Signal führt Messrauschen in diesen Regelkreis ein — der Verstärker kann zwischen tatsächlichem Geschwindigkeitsfehler und Sensorrauschen nicht unterscheiden, sodass er kontinuierlich überkorrigiert. Das Ergebnis ist Geschwindigkeitsjagen: Die Spindel oszilliert um die Soll-Umdrehungszahl, anstatt sie stabil zu halten, was Oberflächenunregelmäßigkeiten am bearbeiteten Teil verursacht.
Z-Signal (Orientierungsreferenz): Ein Impuls pro Motorumdrehung. Die CNC verwendet diesen Impuls als Winkelreferenz für die Spindelorientierung (M19) — die präzise Stoppposition, die erforderlich ist, bevor der Werkzeugwechsler die Spindel einrücken kann. Wenn die CNC die Orientierung befiehlt, verlangsamt sie die Spindel und erfasst die Position am Z-Impuls. Kein Z-Impuls bedeutet, dass die Spindel sich nicht orientieren kann, der Werkzeugwechsel fehlschlägt und die Produktion stoppt.
Die beiden Signale fallen unabhängig voneinander aus. Nur Verlust des Z-Signals: Spindeldrehzahl ist normal, Orientierung schlägt fehl. Nur degradiertes C-Signal: Geschwindigkeitsjagen und instabile Drehzahl unter Schnittlast, Werkzeugwechsel funktionieren weiterhin. Diese unterschiedlichen Fehlermuster sind das Diagnosewerkzeug, das den fehlerhaften Signalweg isoliert, bevor Hardware ausgebaut wird.
| Parameter | Wert |
|---|---|
| Teilenummer | A20B-2001-0600 |
| Serie | A20B-2001 |
| C-Signal | Geschwindigkeitsrückmeldung |
| Z-Signal | 1 Impuls/Umdrehung (Orientierung) |
| Installation | Am/im Spindelmotor |
| Betriebstemperatur | 0–55°C |
| Herkunft | Japan |
Die A20B-2001-Serie umfasst mehrere Varianten von Spindel-Encoder-Platinen für verschiedene FANUC-Spindelmotortypen und -generationen. Benachbarte Varianten innerhalb der Familie teilen das Montagekonzept, unterscheiden sich jedoch in der Sensorgeometrie, dem Ausgangssignalformat und der elektrischen Schnittstelle. Der Einbau der falschen Variante — selbst einer, die physisch auf denselben Motor passt — führt zu falschen Geschwindigkeitsdaten oder Spindelalarmen. Bestätigen Sie das Suffix -0600 auf dem Etikett der installierten Platine. Wenn das Etikett beschädigt ist, identifizieren Sie die Variante anhand der Bestellspezifikation des Spindelmotors.
Die A20B-2001-0600 Leiterplatte arbeitet mit einem Zielelement — einer Scheibe oder einem Magnetring, der mit der Motorwelle gekoppelt ist —, das eine separate Komponente ist. Beim Austausch der Leiterplatte bleibt das Ziel normalerweise an Ort und Stelle, wenn es unbeschädigt ist. Der Luftspalt zwischen den Sensorelementen der Leiterplatte und dem Ziel ist entscheidend: Zu groß führt zu schwachen Signalen, zu klein birgt die Gefahr des Kontakts mit dem sich drehenden Ziel.
Bestätigen Sie den korrekten Luftspalt gemäß der Wartungsdokumentation des Spindelmotors nach dem Einbau der neuen Platine. Eine korrekt funktionierende Leiterplatte, die mit einem falschen Abstand montiert ist, erzeugt dieselben Schwachsignalsymptome wie eine ausgefallene.
F1: Die Spindeldrehzahl ist normal, aber jeder Werkzeugwechsel schlägt mit einem Orientierungsalarm fehl. Bedeutet dies, dass die A20B-2001-0600 ausgefallen ist?
Dieses Symptommuster — gute Geschwindigkeit, fehlgeschlagene Orientierung — bestätigt, dass der Z-Signalweg beeinträchtigt ist, während der C-Signalweg (Geschwindigkeit) intakt ist. Überprüfen Sie das Z-Signal am Encoder-Stecker mit einem Oszilloskop, während Sie die Spindel drehen: Ein sauberer Impuls pro Umdrehung bestätigt ein funktionierendes Z-Signal. Fehlende oder verzerrte Z-Impulse, bei bestätigtem gutem Kabel und Stecker, bestätigen, dass die Z-Signal-Schaltung der Encoder-Platine ausgefallen ist.
F2: Die Spindeldrehzahl schwankt unter Schnittlast. Die Leistungstufe scheint funktionsfähig zu sein. Könnte es der Encoder sein?
Ja. Ein degradiertes C-Signal führt Rauschen in den Geschwindigkeitsrückkopplungskreis ein — der Verstärker kann die Geschwindigkeit nicht stabil halten, da er echte Geschwindigkeitsvariationen nicht von Messrauschen unterscheiden kann. Messen Sie die Qualität des C-Signals am Encoder-Stecker unter Last. Ein verrauschtes oder unregelmäßiges Signal bei intaktem Kabel bestätigt die Encoder-Platine als Fehlerquelle.
F3: Nach einem Spindelcrash funktioniert die Orientierung manchmal und manchmal nicht. Was passiert?
Ein Crash kann die Encoder-Baugruppe verschieben, ohne sie vollständig zu deaktivieren, und den Luftspalt zwischen den Sensorelementen der Leiterplatte und dem Ziel verändern. Ein außerhalb der Toleranz liegender Luftspalt erzeugt ein schwaches, intermittierendes Z-Signal — die Orientierung funktioniert, wenn das Signal zufällig stark genug ist, schlägt fehl, wenn es das nicht ist. Untersuchen Sie das Encodergehäuse auf Verschiebung von seiner Montageposition und prüfen Sie das Ziel auf mechanische Beschädigung, bevor Sie die Leiterplatte austauschen.
F4: Was sollte überprüft werden, bevor die A20B-2001-0600 als defekt eingestuft wird?
Überprüfen Sie den Encoder-Kabelstecker auf Korrosion, Kühlmittelrückstände und verbogene Pins. Überprüfen Sie die Kabelkontinuität, insbesondere auf intermittierende Unterbrechungen nahe dem Motorende. Ein intermittierender Kabelbruch verursacht identische Symptome wie eine ausgefallene Leiterplatte zu einem Bruchteil der Ersatzkosten. Wenn Kabel und Stecker als gut bestätigt sind und die Alarme weiterhin bestehen, ist die Encoder-Platine die Fehlerquelle.
F5: Kann die A20B-2001-0600 ersetzt werden, ohne den Spindelmotor auszubauen?
In vielen Maschinenkonfigurationen ist die Encoder-Baugruppe von der Rückseite des Spindelkopfs oder über eine Serviceklappe zugänglich, was den Austausch der Platine ohne vollständigen Motorausbau ermöglicht. Wenn ein Motorausbau erforderlich ist, dokumentieren Sie alle elektrischen Anschlüsse und die mechanische Installation, bevor Sie beginnen, und überprüfen Sie die Ausrichtung des Spindelmotors bei der Wiedereinbau.
