| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A20B-2001-0120 |
Teilnummer:A20B-2001-0120
Hersteller:FANUC Corporation (Japan)
Typ der Ware:Master-PCB (Motherboard / Backplane)
Aufstellplattenreihe:A20B-2001
Generation:Serie 0 Modell D (Mitte-Generation, halbe Größe)
Kompatible Systeme:CNC-Steuerungen der Baureihe 0-D 0-MD, 0-TD
Architektur:Verteilte ¢ Peripherieplatten, die in die Hauptplatte eingesteckt werden
Peripherieplatten:Speicher, Achse, E/A, PMC (Kassette oder Platte)

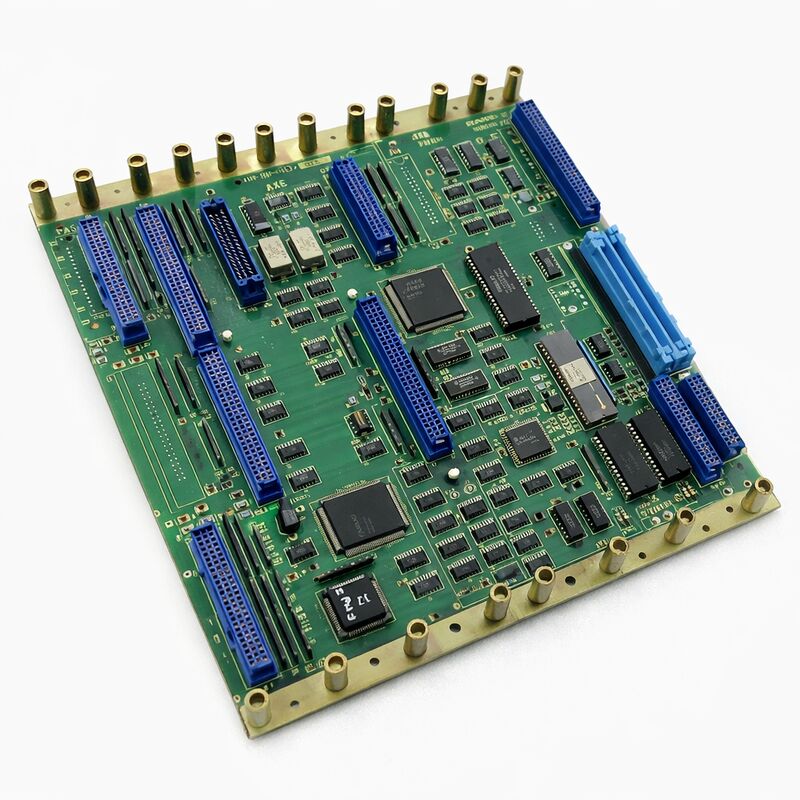

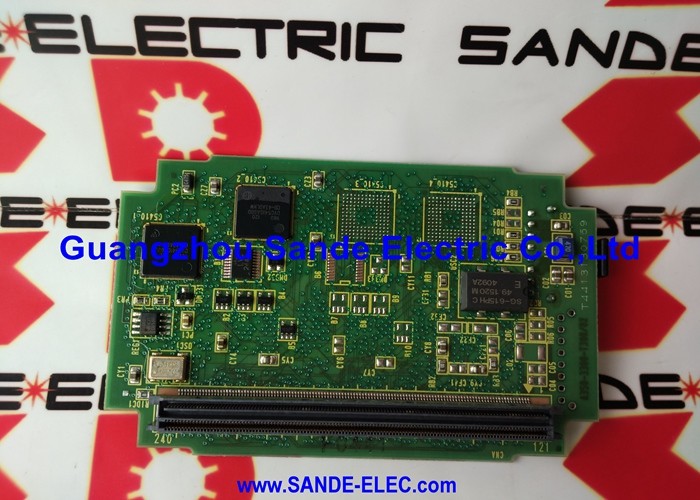

Die A20B-2001-0120 ist die Hauptplatine für die FANUC-CNC-Controller der Serie 0 Modell D das Halbformat-Motherboard, das im Zentrum der 0-D-Controller-Architektur steht.Es nimmt eine besondere Position in der Chronologie der FANUC 0-Serie ein.: ein Mid-Generation-Board, das sich zwischen den früheren Vollgrößen-O-C-Varianten und den später überarbeiteten Halbgrößen-Designs befindet, die ihm folgten.
Die 0-D-Generation verfeinerte die 0-C-Architektur mit Updates der Verarbeitungsgeschwindigkeit, Unterstützung von seriellen Antrieben,und Systemfähigkeit bei gleichbleibender grundlegender verteilter Platinenarchitektur, die die 0-Serie so anpassungsfähig machte.
Die Rolle des Masterboards ist architektonisch, nicht nur rechnerisch. Es ist die physikalische und elektrische Rückseite, in die alle anderen Boards des Controllers eingesteckt werden.I/O-Boards, und PMC-Boards verbinden sich alle mit der A20B-2001-0120 und kommunizieren über sie.
Das Masterboard koordiniert den Bus, den diese Peripherieplatten teilen.Es trägt auch den Hauptprozessor, der die CNC-Betriebssoftware ausführt und die G-Code- und M-Code-Programme interpretiert, die die Maschine antreiben.
Die 0-D von FANUC fand ihren Weg in eine große Anzahl von Werkzeugmaschinen Drehzentren in der 0-TD-Konfiguration, Bearbeitungszentren in der 0-MD-Konfiguration und verschiedene 0-WD-0-PD-Varianten für Drahten-EDM-Anwendungen und StanzpressenViele dieser Maschinen sind heute noch in Produktion eingesetzt.
Die A20B-2001-0120 ist die Komponente, die sie am Laufen hält.
| Parameter | Wert |
|---|---|
| Teilnummer | A20B-2001-0120 |
| Hersteller | FANUC Corporation |
| Art der Ware | Hauptplatin (Backplane/Motherboard) |
| Aufstellungsreihe | A20B-2001 |
| Reihe | FANUC Serie 0 Modell D |
| Format | Halbgröße |
| Ausstattung | 0-MD (Bearbeitungszentrum), 0-TD (Drehzentrum) |
| Architektur | Verteilt (Peripherieplatten stecken sich ein) |
| Schlitze für Peripherieplatten | Speicher, Achse, E/A, PMC |
| Ursprung | Japan |
| Betriebstemperatur | 0 55°C |
| Speichertemperatur | -20 60°C |
| Verfügbare Lage | Neues (Überschuss) / Saniertes / Repariertes / Austausch |
Das Verständnis der A20B-2001-0120 bedeutet das Verständnis der verteilten Architektur der 0-Serie.
Das Masterboard ist nicht autark, es enthält weder die Achsensteuerungskreise, die E/A-Schnittstelle noch den Speicher.
Diese Funktionen werden von speziellen Peripherieplatten verwaltet, die in die Steckverbinder der Hauptplatine eingesteckt werden.
Das Masterboard leitet die Bussignale zwischen ihnen und liefert die gemeinsamen Prozessor- und Taktressourcen, die sie benötigen.
In der einfachsten 0-D-Konfiguration befinden sich drei Peripherieplatten am Master: eine Speicherplatte, auf der die Systemparameter und -programme gespeichert sind; eine Achsenplatte, auf der die Servoantriebe gesteuert werden;und eine I/O-Schaltfläche, die mit der Feldverkabelung der Maschine verbunden ist.
Das PMC-Leiterprogramm die Automatisierungslogik der Maschine läuft von einer PMC-Kassette oder einer dedizierten PMC-Board aus.zusätzliche Achsenplatten für die Steuerung der 5. und 6. Achse, und Sub-CPU-Boards für die synchronisierte oder mehrspurige Steuerung.
Diese Konfigurationsfähigkeit war das charakteristische Merkmal der 0-Serie.
Dieselbe Hauptplatte könnte eine einfache 2-Achsen-Drehmaschine oder ein komplexes 6-Achsen-Bearbeitungszentrum bedienen, indem einfach die Peripherieplatten geändert werden.Maschinenbauer und Endbenutzer könnten ihre Kapazitäten mit zunehmenden Anforderungen erweitern.
Die Bezeichnung "Halbgröße" beschreibt die physikalischen Abmessungen der A20B-2001-0120 im Vergleich zu früheren Masterboards der 0-Serie.Frühere Vollgrößen-Masterboards besetzten einen größeren Platz im Steuerungschassis.
The half-size design reduced the board area while maintaining full functional capability — an engineering evolution that allowed for smaller controller enclosures without sacrificing any of the system's configuration options.
Das halbgroße Format reduzierte auch die Anzahl der Steckplätze auf der Hauptplatine, was wiederum die maximale Anzahl der Peripherieplatinen definiert, die direkt angeschlossen werden können.
Bei Konfigurationen, bei denen mehr Platten als die direkte Kapazität der Hauptplatte erforderlich sind, erweitern Teilplatten oder Erweiterungshintergründe das System.
In der Dokumentation der FANUC für die spezifische Maschinenkonfiguration wird genau festgelegt, welche Platten benötigt werden und wie sie angeordnet sind.
Ein Ausfall des A20B-2001-0120 zeigt sich typischerweise als vollständiger Ausfall des Steuergeräts, wenn das System nicht gestartet wird oder es früh in der Startsequenz mit einem Systemalarm stoppt.Vor Abschluss der Master-Board ist gescheitert, sollten die Peripherieplatten abgerissen und erneut eingesetzt, die Anschlüsse überprüft und die Stromversorgungsspannungen überprüft werden.Eine Reihe von offensichtlichen Master-Board-Fehlern erweisen sich als Fehler an der Steckdose oder Stromversorgungsprobleme.
Wenn die Hauptplatine als Fehlerquelle bestätigt wird, wird der Parametersicherungsstatus kritisch.
Der SRAM des 0-D-Controllers, der CNC-Parameter, PMC-Parameter und gespeicherte Teilprogramme enthält, wird in der Regel von Batterien unterstützt und befindet sich auf der Speicherplatine, nicht auf der Masterplatine selbst.In den meisten 0-D-Konfigurationen, Daten der Speicherplatte überleben einen Masterboard-Austausch ohne Verlust, sofern die Speicherplatte während des Austauschs korrekt behandelt wird.
Die spezifische Sicherungs- und Wiederherstellungsmethode hängt von der Konfiguration der Maschine ab.
F1: Der 0-D-Controller der Serie zeigt alle LEDs an, die beim Einschalten beleuchtet sind, aber auf dem CRT/Display erscheint nichts. Der CRT selbst wurde bestätigt, dass er funktioniert. Ist der A20B-2001-0120 der wahrscheinliche Fehler?
Alle LEDs, die ohne Anzeigeinitialisierung anlaufen, sind mit dem Fehlen einer vollständigen Startschaltung der Master-Board übereinstimmend.
Dieses Symptom kann jedoch auch durch eine ausfallende Speicherplatte entstehen. Wenn die Masterplatte die Systemsoftware von der Speicherplatte nicht lesen kann, stoppt sie in diesem Stadium.
Überprüfen Sie zuerst den Anschluss und den Sitz der Speicherplatine.
F2: Eine Ersatzplatine A20B-2001-0120 wurde erhalten. Gibt es Einstellungen auf dem Masterboard selbst, die von dem Original übertragen werden müssen?
Der A20B-2001-0120 kann DIP-Schalter oder Jumper-Einstellungen haben, die die Hardwareoptionen des Steuerers ¢ Achsenzahl, Schnittstellentyp und ähnliche Einstellungen auf Systemebene konfigurieren.Vor dem Entfernen der Originalplatte, dokumentieren oder fotografieren alle Schalter- und Sprungschalterpositionen.
Die Ersatzteile müssen identisch eingestellt sein, da eine falsche Einstellung Alarme oder ein falsches Achsenverhalten verursachen kann, selbst bei einer funktionell guten Platine.
F3: Die Maschine ist seit zwei Jahren auf Lager. Bei dem Einschalten gehen alle Parameter verloren und der Controller zeigt einen Speicherfehler. Ist der Fehler der A20B-2001-0120?
Parameterverlust nach längerer Speicherzeit zeigt fast immer auf eine erschöpfte SRAM-Backupbatterie hin, nicht auf einen Masterboard-Ausfall.
In der 0-D-Architektur befindet sich die Batterie typischerweise auf der Speicherplatte.
Nur wenn das Problem nach dem Austausch der Batterie anhält, sollte die Hauptplatine untersucht werden.
F4: Ist der A20B-2001-0120 mit den Steuerungen der 0-C- oder 0-F-Serie kompatibel?
Die 0-Serie verwendete ähnliche Architekturkonzepte in den Generationen C, D und F, aber die Masterboards sind zwischen den Generationen nicht austauschbar.
Die Anschlüsse, die Buszeit und die Prozessorkompatibilität unterscheiden sich.
Die A20B-2001-0120 ist speziell für die 0-D-Generation konzipiert.
Das Masterboard muss immer mit der spezifischen Steuerungsgeneration übereinstimmen.
F5: Die 0-D-Maschine ist noch in Produktion, aber die Steuerungselektronik wird alt. Wann sollte die Hauptplatine ersetzt oder neu aufgebaut werden?
Auf der Plattenebene erneuert ∙ Ersatz von Elektrolytkondensatoren, Batterien,und abgestorbene passive Komponenten verlängert die Lebensdauer von Platinen, die funktionieren, aber altersbedingte Symptome wie intermittierende Neustellungen aufweisen, erheblich.
Der vollständige Austausch des Masterboards ist angebracht, wenn der Board einen bestätigten Komponentenfehler aufweist, der nicht wirtschaftlich reparierbar ist.oder wenn ein geprüftes, wiederhergestelltes Ersatzteil verfügbar ist und das Produktionsrisiko eines alternden Originalboards nicht akzeptabel ist.
Die Aufbewahrung eines geprüften Ersatzteils A20B-2001-0120 vor Ort ist die praktischste Risikominderung für eine produktionskritische 0-D-Maschine.
