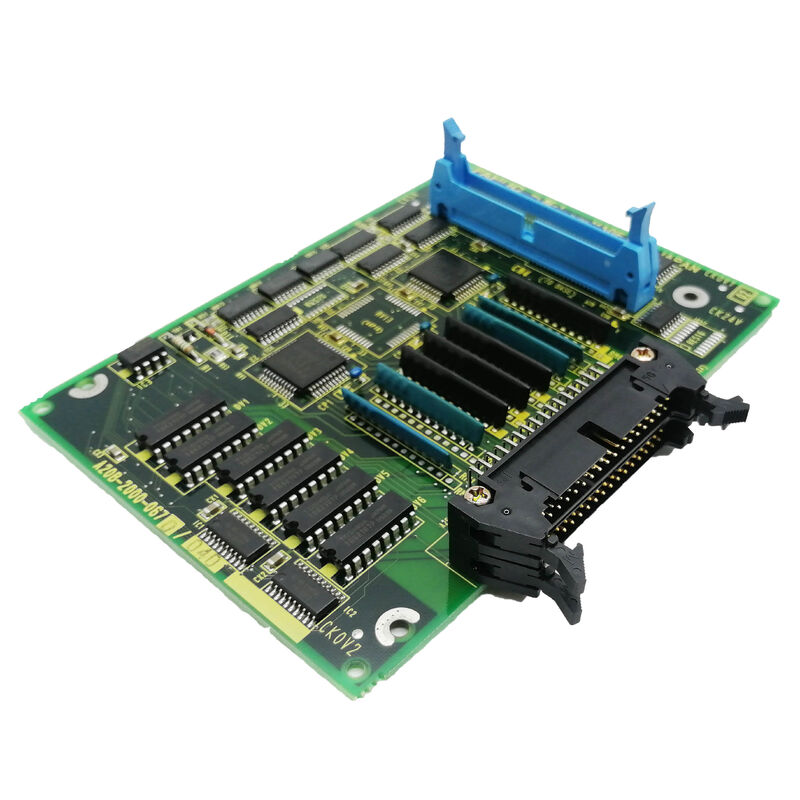

FANUC A20B-2000-0890 | 3-Slot-Rückwandplatine — CNC-Steuereinheit der Serie 21 / 210 Modell B

Was macht eine Rückwandplatine in der CNC-Steuereinheit

Das A20B-2000-0890 ist die 3-Slot-Rückwandplatine für die CNC-Steuereinheit FANUC Serie 21/210 Modell B. In der modularen Steuerungsarchitektur von FANUC bietet die Rückwandplatine die physische Steckplatzstruktur und die elektrische Verbindung, die die internen Platinen der Steuerung an ihrem Platz hält und sie miteinander sowie mit den Stromversorgungs- und Bussignalen der Steuereinheit verbindet.

Die Bezeichnung "3-Slot" definiert die Hardwarestruktur an dieser Position der Rückwandplatine innerhalb der Steuereinheit Serie 21/210 Modell B — an dieser Stelle stehen drei Steckplätze für Platinen zur Verfügung, und die Steckverbinder sowie das Leiterplattenlayout der Rückwandplatine bedienen alle drei Steckplätze gleichzeitig. Welche Platinen diese Steckplätze belegen, hängt von der spezifischen Maschinenkonfiguration ab; die Aufgabe der Rückwandplatine besteht darin, die Montage, Stromversorgung und Signalweiterleitung für die dort installierten Platinen bereitzustellen.

Wie andere FANUC-Rückwandplatinen und Backplane-Leiterplatten ist das A20B-2000-0890 eine passive Verbindungseinheit. Es enthält keine CNC-Parameter, keine Firmware und keine Ladder-Daten. Der Austausch dieser Platine erfordert keine Datensicherung und keine erneute Parametereingabe. Nach dem Einbau des Ersatzteils und der Wiedereinbau der Platinen, schalten Sie das Gerät ein und überprüfen Sie den normalen Betrieb.

Schlüssel-Spezifikationen

Wann dieses Teil benötigt wird

Rückwandplatinen (PCBs) fallen eher durch physische Schäden als durch Ausfall elektronischer Komponenten aus — Risse im PCB-Substrat durch mechanische Einwirkung oder überdrehte Befestigungsschrauben, beschädigte Steckverbinderkontakte durch wiederholtes Ein- und Ausstecken der Platine oder Umweltschmutz, der Leckpfade zwischen den Versorgungsschienen erzeugt.

Das Fehlermuster ist erkennbar: Die in den betroffenen Steckplätzen installierten Platinen können nicht kommunizieren oder sich einschalten, aber dieselben Platinen funktionieren korrekt, wenn sie an eine andere Position in der Steuereinheit verschoben werden. Dieser Steckplatz-spezifische Ausfall — eine Platine, die woanders funktioniert, aber nicht an dieser Position — ist das diagnostische Merkmal eines Rückwandplatinenfehlers und nicht eines Platinenfehlers.

Die Revisionssuffixe /02A auf einigen Wiederverkaufsangeboten kennzeichnen eine spezifische Hardware-Revision. Die Variante /02A wird in einigen Aftermarket-Quellen auch als "PCB control board C.ML" bezeichnet. Beide Beschreibungen beziehen sich auf dieselbe physische Baugruppe für dieselbe Position der Steuereinheit.

Kontext der A20B-2000-Serie

Die Familie A20B-2000 umfasst strukturelle und Verbindung-Leiterplatten für FANUC CNC-Steuereinheiten über mehrere Controller-Generationen hinweg. Innerhalb dieser Familie decken benachbarte Teilenummern unterschiedliche Steckplatzanzahlen und unterschiedliche Positionen der Steuereinheit ab. Die 0890 ist speziell für die 3-Slot-Position der Serie 21/210 Modell B identifiziert. Eine andere Teilenummer — selbst eine, die physisch ähnlich aussieht — kann eine andere Steckplatzkonfiguration oder ein anderes Steckverbinderlayout aufweisen.

FAQ

F1: Eine Platine, die an dieser Rückwandplatinenposition installiert ist, schaltet sich ein, kann aber nicht kommunizieren. Dieselbe Platine funktioniert in einem anderen Steckplatz. Ist dies das A20B-2000-0890?

Ja — eine Platine, die in anderen Steckplätzen funktioniert, aber in einem bestimmten Steckplatz ausfällt, ist das definierende Symptom eines Rückwandplatinenfehlers. Der Steckverbinder der Rückwandplatine an dieser Position oder eine gerissene Leiterbahn ist die Ursache für eine fehlerhafte Strom- und Signalverbindung zur installierten Platine. Überprüfen Sie die Kontakte des Rückwandplatinen-Steckverbinders an der fehlerhaften Position, bevor Sie einen Ersatz bestellen.

F2: Erfordert der Austausch des A20B-2000-0890 eine Sicherung oder Wiederherstellung von CNC-Parametern?

Nein. Die Rückwandplatine ist eine passive Verbindung-Leiterplatte ohne Datenspeicher. Nach dem Einbau des Ersatzteils und der Wiedereinbau der Platinen in ihre ursprünglichen Steckplätze, schalten Sie das Gerät ein und überprüfen Sie den normalen Betrieb. Keine Parameter, Firmware oder Ladder-Daten sind betroffen.

F3: Was bedeutet die Suffix /02A auf einigen Angeboten dieses Teils?

Die /02A kennzeichnet eine spezifische Hardware-Revision des A20B-2000-0890. Einige Aftermarket-Angebote bezeichnen diese Variante als "PCB control board C.ML". Beide Beschreibungen beziehen sich auf dieselbe physische Rückwandplatinen-Baugruppe für die CNC Serie 21/210 Modell B. Bestätigen Sie die Revision anhand des Etiketts des installierten Teils, falls eine bestimmte Revision erforderlich ist.

F4: Kann eine andere A20B-2000-Rückwandplatine als Ersatz dienen, wenn die exakte 0890 nicht verfügbar ist?

Unterschiedliche Teilenummern innerhalb der A20B-2000-Familie haben unterschiedliche Steckplatzanzahlen und Steckverbinderlayouts, die für verschiedene Positionen der Steuereinheit spezifisch sind. Der Austausch einer anderen Nummer birgt das Risiko einer physischen Nichtübereinstimmung oder einer falschen Steckverbinderbelegung. Bestätigen Sie, dass die exakte Teilenummer 0890 verfügbar ist, bevor Sie bestellen. Benachbarte Nummern in der Familie sind keine direkten Ersatzteile.

F5: Woher stammt das A20B-2000-0890?

Über den FANUC CNC-Aftermarket — Spezialhändler für Hardware der Serie 21/210 Modell B und ältere CNC-Teile führen Lagerbestände für Rückwandplatinen der Serie A20B-2000. Bestätigen Sie speziell die 0890 (3-Slot) und fragen Sie, ob die Revision /02A für die Zielposition der Steuereinheit erforderlich ist. Überprüfen Sie die Zustand der Stromschienenkontakte und der Steckverbinderpins bei jedem gebrauchten Gerät vor der Installation.
