| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A20B-2000-0170 |
Teilenummer: A20B-2000-0170
Hersteller: FANUC Corporation (Japan)
Produkttyp: Hauptsteuerungsplatine (Motherboard)
Architektur: 32-Bit, geteilte Architektur
Kompatible Systeme:FANUC Serie 0MC, 0TC, 0MD, 0TD (Zero-C)
Unterstützte Konfigurationen: 0-T, 0-M, 0-W, 0-P, 0-G
Produktionsstatus: Eingestellt; Nachfolger A20B-2000-0175
Gewicht: 5,36 lbs (ca. 2,43 kg)

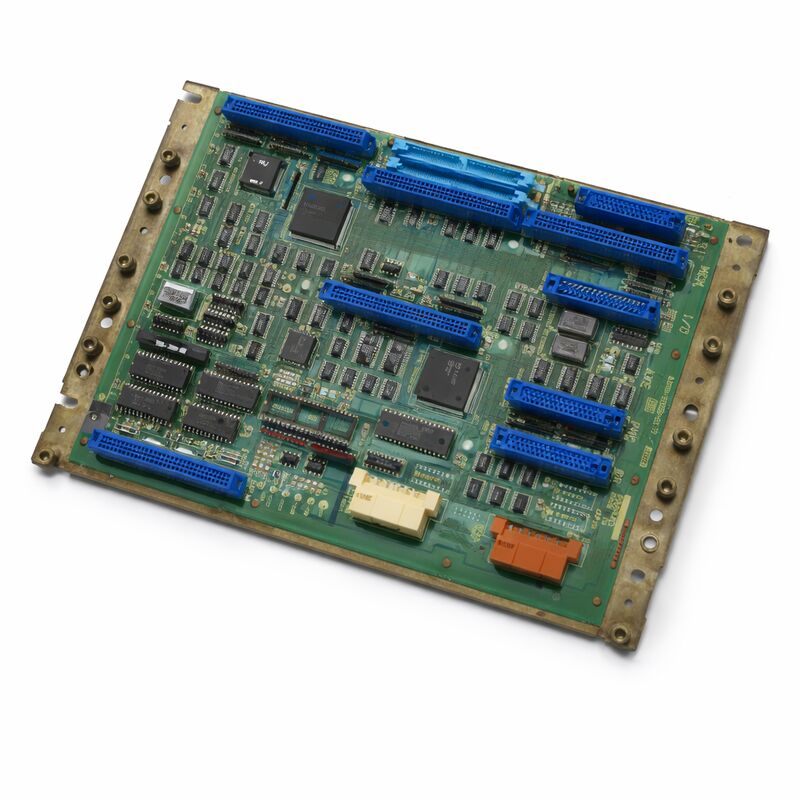

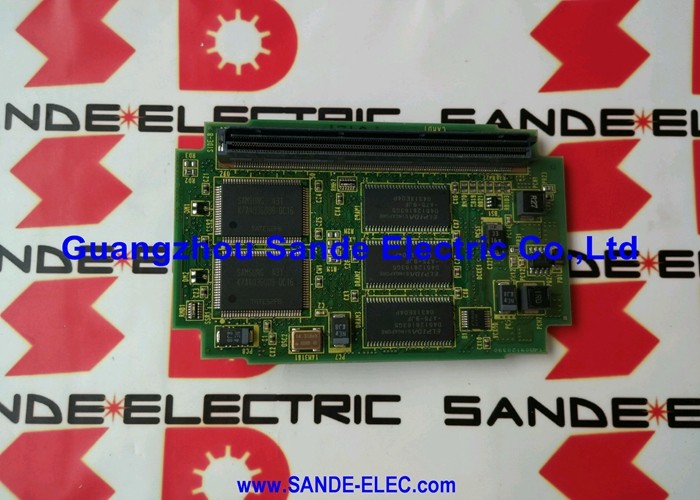

Die A20B-2000-0170 ist die Hauptsteuerungsplatine — das Motherboard — für die FANUC Serie Zero-C CNC-Steuerung. Sie ist die zentrale Platine, um die sich die gesamte Zero-C Steuerung aufbaut. In FANUCs eigener Terminologie ist dies die Hauptplatine mit 32-Bit, die die Generation und Leistungsfähigkeit der Zero-C Plattform definiert.
Die Zero-C war eine der erfolgreichsten und am weitesten verbreiteten CNC-Steuerungsgenerationen von FANUC.
Sie fand während ihrer Produktionszeit Eingang in Drehzentren (0TC, 0TD), Bearbeitungszentren (0MC, 0MD) und eine Reihe anderer Maschinentypen in der globalen Werkzeugmaschinenindustrie.
Das Ergebnis ist eine riesige installierte Basis von Zero-C Maschinen, die weltweit in Produktionsanlagen weiter betrieben werden. Wenn die Hauptplatine einer dieser Steuerungen ausfällt, ist die A20B-2000-0170 der Ersatz, der sie wiederherstellt.
Die Platine ist halbe Größe — kleiner als die Hauptplatinen der früheren 0-B Generation.
Sie fungiert als Backplane für die Peripheriekarten des Zero-C. Die Mindestkonfiguration erfordert drei Peripheriekarten: eine Speicherkarte, eine Achsenkarte und eine E/A-Karte. Größere Konfigurationen fügen einen Grafikprozessor, eine PMC-M-Karte, zusätzliche Achsenkarten für die 5. und 6. Achse und eine PC-Kassette für die DNC-Kommunikation hinzu.
Diese Erweiterbarkeit — die gleiche Hauptplatine für viele verschiedene Maschinenkonfigurationen — machte die Zero-C zu einer hochgradig konfigurierbaren Plattform für Maschinenbauer.
Diese Platine wurde von FANUC eingestellt. Der Nachfolger ist die A20B-2000-0175.
Bestätigen Sie bei der Beschaffung die Kompatibilität mit den installierten Peripheriekarten und der Systemsoftware, bevor Sie bestellen.
| Parameter | Wert |
|---|---|
| Teilenummer | A20B-2000-0170 |
| Hersteller | FANUC Corporation |
| Produkttyp | Hauptsteuerungsplatine (Motherboard) |
| Steuerungsserie | FANUC Serie Zero-C (0C) |
| Kompatible Systeme | 0MC, 0TC, 0MD, 0TD |
| Konfigurationen | 0-T, 0-M, 0-W, 0-P, 0-G |
| Architektur | 32-Bit, Split (verteilte) Verarbeitung |
| Platinengröße | Halbe Größe (kleiner als die Vorgängerplatine 0-B) |
| Nachfolgeteil | A20B-2000-0175 |
| Gewicht | 5,36 lbs (ca. 2,43 kg) |
| Produktionsstatus | Vom Hersteller eingestellt |
| Herkunft | Japan |
| Betriebstemperatur | 0 – 55°C |
| Verfügbare Zustände | Neu (Überbestand) / Generalüberholt / Repariert |
Das bestimmende Designmerkmal der A20B-2000-0170 ist ihre Split-Architektur. Im Gegensatz zu früheren FANUC CNC-Hauptplatinen, die die meiste Verarbeitung auf einer einzigen großen Platine konzentrierten, verteilt die Zero-C Hauptplatine die Verarbeitung über ihre Peripheriekarten über eine gemeinsame Backplane.
Die Hauptplatine übernimmt die Kernfunktionen der CNC — den NC-Programm-Interpreter, die Interpolationsberechnungen und die Koordinatenverwaltung. Die Achsenkarte übernimmt die Servobefehlserzeugung und die Rückverarbeitung für ihre zugewiesenen Achsen.
Die Speicherkarte übernimmt die Programmspeicherung und den Abruf. Die PMC-M-Karte (falls vorhanden) übernimmt die Maschinen-Leiterlogik unabhängig.
Diese Verteilung der Verarbeitung brachte mehrere praktische Vorteile. Jede Platine konnte für ihre spezifische Funktion optimiert werden.
Eine ausfallende Achsenkarte legte nicht die gesamte NC-Funktion lahm. Und die modulare Architektur ermöglichte es, dass die gleiche Hauptplatine Konfigurationen von einfachen 2-Achsen-Drehmaschinen bis hin zu komplexen 5-Achsen-Bearbeitungen bediente — einfach durch Ändern der Mischung der Peripheriekarten, die in die Backplane gesteckt wurden.
Die Konfigurierbarkeit der Zero-C war für ihre Zeit bemerkenswert. Die gleiche A20B-2000-0170 Hauptplatine konnte eine einfache Revolverdrehmaschine mit 2 Achsen und einer seriellen Spindel oder ein komplexes Dreh-Fräszentrum mit 5 Achsen, einer C-Achse, angetriebenen Werkzeugen und Reitstocksteuerung bedienen.
Die Auswahl der Peripheriekarten, die Parametereinstellung und die Systemsoftware-Version bestimmten die Leistungsfähigkeit jeder einzelnen Installation.
Diese Konfigurierbarkeit bedeutete, dass die Zero-C auf Maschinen von Hunderten von verschiedenen Maschinenbauern in allen Bearbeitungsdisziplinen zum Einsatz kam.
Die 0-T Konfiguration diente Drehmaschinen. Die 0-M Konfiguration diente Bearbeitungszentren.
Die 0-W Konfiguration diente Drahterodiermaschinen. Die 0-P Konfiguration diente Stanzpressen. Die 0-G Konfiguration diente Schleifmaschinen.
Alle liefen von der gleichen Hauptplatinenplattform.
Die praktische Konsequenz für die Wartung ist, dass Ersatz-A20B-2000-0170 Platinen zwischen Maschinen derselben Steuerungsgeneration übertragbar sind, vorausgesetzt, die Peripheriekarten und die Systemsoftware sind korrekt aufeinander abgestimmt.
Eine Platine aus einer stillgelegten 0MC kann ein gültiger Ersatz in einer laufenden 0TC sein, wenn die Hardware- und Softwarekompatibilität bestätigt ist.
Die Hauptplatine speichert allein keine maschinenspezifischen Daten — sie ist eine Prozessplatine. Maschinenspezifische Daten (Parameter, Programme, PMC-Leiterlogik, Werkzeugkorrekturen) werden im SRAM und FROM der Speicherkarte gespeichert.
Beim Austausch der A20B-2000-0170 bleiben diese Daten auf der Speicherkarte erhalten, die normalerweise installiert bleibt.
Eine vollständige Datensicherung vor der Wartung auf eine Speicherkarte oder ein externes Gerät ist jedoch immer die richtige Vorgehensweise.
Wenn die SRAM-Batterie schwach war und während des Platinentauschs entladen wurde, können die SRAM-Inhalte verloren gehen, auch wenn die Speicherkarte installiert bleibt.
Ein bekanntermaßen gutes Backup macht diesen Verlust zu einem beheb- oder wiederherstellbaren Ereignis und nicht zu einer Krise.
Nach dem Austausch sollte die Steuerung ihren normalen Startvorgang abschließen und die zuvor gespeicherten Programme und Parameter von der Speicherkarte ohne Probleme laden — vorausgesetzt, die Ersatzplatine ist mit den installierten Peripheriekarten und der Systemsoftware-Version kompatibel.
F1: Die Zero-C Steuerung zeigt beim Start einen RAM-Paritätsfehler an. Andere Platinen scheinen normal zu sein. Ist die Hauptplatine schuld?
RAM-Paritätsfehler im Zero-C System deuten auf einen Speicherfehler hin, aber der Speicher kann sich auf der Speicherkarte und nicht auf der Hauptplatine befinden.
Prüfen Sie, auf welche Speicheradresse sich der Fehler bezieht — die Diagnoseausgabe der Steuerung zeigt an, ob der Fehler im gemeinsamen RAM, im NC-RAM oder im PMC-RAM liegt.
Wenn der Fehler sich auf das RAM der Hauptplatine bezieht, ist die Hauptplatine verdächtig.
Wenn er sich auf das RAM der Speicherkarte bezieht, sollte zuerst die Speicherkarte untersucht werden.
F2: Die Maschine hat eine 0TC Konfiguration. Kann die A20B-2000-0170 einer 0MC Maschine diese ersetzen?
Ja, die Hauptplatinen-Hardware ist bei 0TC und 0MC Konfigurationen gleich.
Die Unterschiede zwischen Dreh- und Bearbeitungszentrumskonfigurationen werden durch die Achsenkarte, die Systemsoftware und die Parameter bestimmt — nicht durch die Hauptplatine selbst.
Eine Hauptplatine von einer 0MC kann eine 0TC Installation bedienen, vorausgesetzt, die Peripheriekarten sind kompatibel und die Systemsoftware ist korrekt geladen.
Sichern Sie immer das installierte System, bevor Sie den Austausch versuchen.
F3: Die A20B-2000-0170 ist eingeschaltet, aber das Display zeigt einen weißen Bildschirm ohne Starttext der Steuerung. Was passiert?
Ein weißer Bildschirm beim Start deutet typischerweise darauf hin, dass das Grafiksystem ein Signal erhalten hat, aber der NC-Prozessor noch nicht gestartet ist oder früh im Bootvorgang gestoppt hat. Prüfen Sie auf sichtbare LED-Alarmmuster auf der Hauptplatine — diese liefern erste Diagnoseinformationen.
Häufige Ursachen sind eine defekte Speicherkarte, beschädigte FROM-Inhalte oder ein Fehler in der Prozessorschaltung der Hauptplatine selbst.
Überprüfen Sie die Verbindungen der Peripheriekarten und stellen Sie sicher, dass die Speicherkarte richtig sitzt.
F4: Kann die Nachfolgerplatine A20B-2000-0175 die A20B-2000-0170 direkt ersetzen?
Die -0175 ist der designierte Nachfolger der -0170, aber die direkte Austauschbarkeit sollte für die spezifische Installation bestätigt werden.
Nachfolgerplatinen in FANUCs Zero-C Serie adressieren typischerweise Hardware-Revisionen, während sie die funktionale Kompatibilität beibehalten, aber die Systemsoftware-Version und die Peripheriekartenkonfiguration sollten vor der Installation gegen den Kompatibilitätsbereich der -0175 verifiziert werden.
Kontaktieren Sie den Werkzeugmaschinenbauer oder eine qualifizierte FANUC Serviceorganisation für eine spezifische Bestätigung Ihrer Konfiguration.
F5: Die Zero-C Maschine zeigt nach dem Austausch der Hauptplatine gegen ein getestetes Ersatzteil einen Servoalarm an. Die Achsenkarten wurden nicht geändert. Was könnte die Ursache sein?
Ein Servoalarm, der nur nach einem Austausch der Hauptplatine auftritt, deutet auf ein Kommunikationsproblem zwischen der neuen Hauptplatine und den vorhandenen Achsenkarten hin.
Prüfen Sie, ob die Hauptplatine vollständig in der Backplane sitzt und ob alle Verbindungen zwischen den Platinen eingerastet sind.
Überprüfen Sie auch, ob die Systemparameter — insbesondere die Servo-Schnittstellenparameter — auf der Speicherkarte intakt sind.
Wenn Parameter während des Austauschs verloren gegangen sind, sollte die Wiederherstellung aus einem Backup und die erneute Eingabe der Servo-Parameter den Alarm beheben.
