Fanuc A20B-1009-0300 Leiterplatte A20B10090300 A2OB-1OO9-O3OO

FANUC A20B-1009-0300 | Anschlussplatine — A20B-1009 Serie, FANUC CNC- und Robotersysteme, Japan

Teilenummer: A20B-1009-0300

Hersteller: FANUC Corporation (Japan)

Produkttyp: Anschlussplatine

Platinenserie: A20B-1009

Anwendung: Interne Schnittstelle von FANUC CNC- und Robotersteuerungen

Übersicht

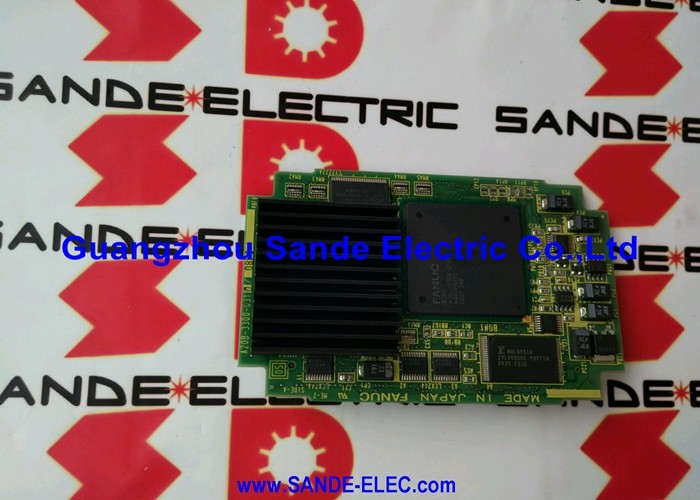

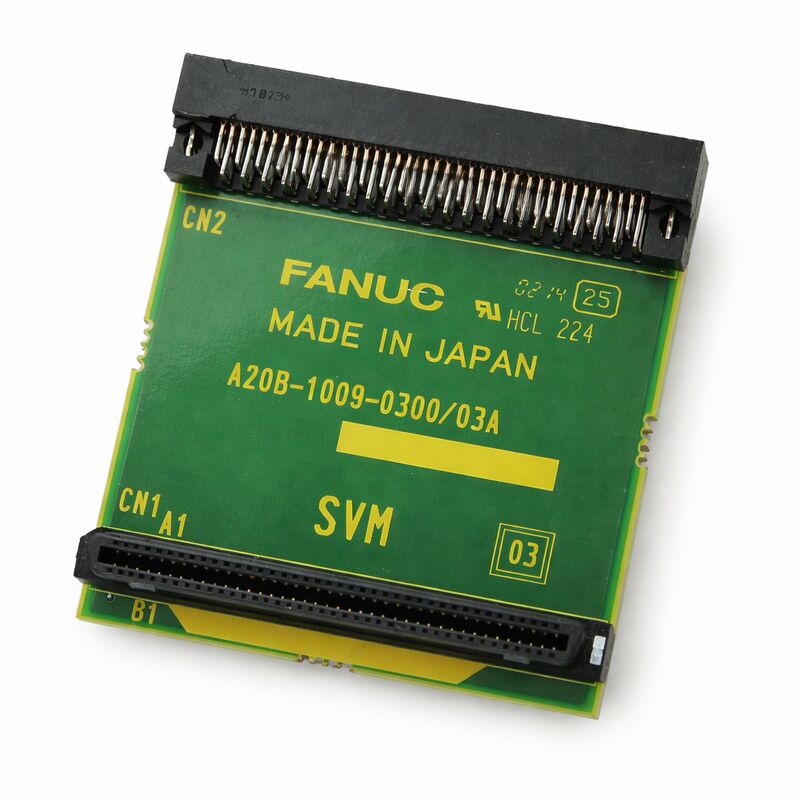

Die A20B-1009-0300 ist eine Anschlussplatine aus der A20B-1009-Serie von FANUC. Anschlussplatinen in FANUC-Systemen übernehmen die physische und elektrische Schnittstellenfunktion zwischen verschiedenen Abschnitten einer Steuerung oder zwischen der Steuerung und der Feldverkabelung.

Sie leiten Signale weiter, passen Steckertypen an, wandeln Signalpegel um oder bieten die physischen Montagepunkte und Anschlüsse für Kabel, die von außerhalb des Steuerungsgehäuses kommen.

Die A20B-1009-Serie ist eine Gruppe von FANUC-Schnittstellen- und Anschlussplatinen, die in CNC- und Robotersteuerungsanwendungen eingesetzt werden.

Diese Platinen führen in der Regel keine aktive Signalverarbeitung durch — es handelt sich nicht um CPUs oder Speicherkarten.

Stattdessen erfüllen sie die wesentliche Aufgabe, die interne Steckverbinderanordnung der Steuereinheit in die physischen Steckverbinder und Signalpfade zu übersetzen, die die externe Verkabelung der Maschine oder des Roboters erfordert.

Die Qualität dieser Schnittstelle — die Integrität jedes Steckverbinders und jeder Leiterbahn — wirkt sich direkt auf die Zuverlässigkeit der Kommunikation des Systems mit seiner umgebenden Maschinenhardware aus.

FANUC fertigt Anschlussplatinen in Japan nach denselben Qualitätsstandards wie seine Verarbeitungsplatinen.

Obwohl diese Platinen im Vergleich zu CPU- und Speicherplatinen oft übersehen werden, führt eine ausgefallene Anschlussplatine zu demselben Effekt wie ein defektes Kabel: Signale erreichen ihr Ziel nicht, die CNC oder der Roboter verpasst Sensoreingänge oder kann seine Ausgänge nicht ansteuern, und es treten Fehler auf.

Wichtige Spezifikationen

Die Rolle von Anschlussplatinen in FANUC-Systemen

CNC- und Robotersteuerungen sind keine monolithischen Geräte. Sie enthalten mehrere Platinen, die jeweils auf eine bestimmte Steuerungsfunktion spezialisiert sind und alle über einen definierten Satz interner Busse und Steckverbinder kommunizieren.

Die Signale, die zwischen diesen Platinen übertragen werden, müssen schließlich die Außenwelt erreichen — die Servoantriebe, die I/O-Feldgeräte, die Bedienpanels und die Kommunikationsnetzwerke.

Anschlussplatinen übernehmen diesen Übergang.

Eine interne Platine kann einen Steckverbinder mit hoher Dichte verwenden, der effizient in das Steuerungsgehäuse passt, aber für die Feldverkabelung unpraktisch ist.

Die Anschlussplatine bietet einen Adapter — der von der internen Steckverbinderanordnung auf die Kabel- und Steckverbindertypen umwandelt, die für die Installation im Maschinenraum geeignet sind.

In FANUC-Robotersteuerungen umfasst die A20B-1009-Serie Platinen für Brems- und Schwerkraftkompensationsanschlüsse, I/O-Steckverbinderkonvertierung und andere interne Schnittstellenfunktionen.

Jede Variante der Serie — identifiziert durch die nachgestellten Ziffern der Teilenummer — erfüllt einen spezifischen Anschlusszweck, der durch ihre Platzierung innerhalb der Steuerungsarchitektur definiert ist.

Warum Anschlussplatinen ausfallen

Anschlussplatinen fallen aus weniger Gründen aus als aktive Verarbeitungsplatinen. Sie enthalten keine Prozessoren, die ausfallen können, keine Kondensatoren, die altern können, keine Firmware, die beschädigt werden kann.

Ihre Ausfallmodi sind hauptsächlich physischer Natur: mechanische Beschädigung der Platine oder ihrer Steckverbinder durch wiederholte Steckzyklen, Korrosion durch Umweltschmutz, Beschädigung durch übermäßige Einsteckkraft oder Platinenbiegung durch thermische Zyklen, die Lötstellen im Laufe der Zeit brechen.

Wenn eine Anschlussplatine ausfällt, spiegeln sich die Symptome eines Kabeldefekts wider. Signale, die die Steuerung zu empfangen erwartet, fehlen.

Ausgänge, die die Steuerung ansteuert, erreichen die Maschine nicht. Alarme treten auf, die wie Feldgeräteausfälle aussehen, aber tatsächlich Anschlussplatinenfehler sind.

Kabel- und Steckverbinderprüfungen, die nichts falsch finden, sollten die Aufmerksamkeit auf die Anschlussplatine selbst lenken.

Umgebungen mit hoher Vibration beschleunigen die Degradation von Anschlussplatinen.

Die wiederholten Mikrobewegungen von Vibrationen lösen allmählich Lötstellen und Steckverbinderkontakte.

Regelmäßige Inspektion von Anschlussplatinen in Maschinen mit hoher Spindeldrehzahl oder erheblichen Schnittvibrationen ist eine sinnvolle vorbeugende Wartungspraxis.

Handhabung und Austausch

Der Austausch einer Anschlussplatine ist in der Regel unkompliziert. Schalten Sie das System aus, dokumentieren Sie die Kabelverbindungen vor dem Ausbau, trennen Sie alle Kabel und die Platinenmontage, setzen Sie die Ersatzplatine ein und schließen Sie die Kabel in der dokumentierten Reihenfolge wieder an.

Der Dokumentationsschritt ist entscheidend.

Anschlussplatinen können mehrere ähnlich aussehende Steckverbinder haben, und das Vertauschen von zwei Kabeln führt zu einer falschen Signalweiterleitung, die unerwartete und schwer zu diagnostizierende Fehler verursachen kann. Fotografieren oder skizzieren Sie die Kabelanordnung, bevor Sie mit dem Ausbau beginnen.

Bestätigen Sie nach dem Austausch, dass alle erwarteten Signale an den Ausgängen der Anschlussplatine vorhanden sind, bevor Sie die Maschine laufen lassen.

Verwenden Sie die Diagnose-I/O-Bildschirme der Steuerung, um zu überprüfen, ob die Feldeingänge korrekt gelesen werden und ob die Ausgangsbefehle die Feldgeräte erreichen.

FAQ

F1: Mehrere I/O-Signale funktionierten gleichzeitig nicht mehr. Die Kabel scheinen intakt zu sein. Könnte die A20B-1009-0300 schuld sein?

Mehrere I/O-Ausfälle bei intakten Kabeln sind ein klassisches Muster für einen Anschlussplatinenfehler.

Ein Ausfall des internen Busses der Anschlussplatine — eine gerissene Leiterbahn oder eine ausgefallene Lötstelle — kann eine Gruppe von Signalen gleichzeitig und nicht einzeln ausfallen lassen.

Überprüfen Sie die Steckverbinder der Anschlussplatine auf Anzeichen von Beschädigung oder Korrosion, bevor Sie zu dem Schluss kommen, dass die Platine ausgefallen ist.

Reinigen Sie die Steckverbinderkontakte, setzen Sie alle Steckverbinder wieder ein und testen Sie erneut, bevor Sie einen Ersatz bestellen.

F2: Die Anschlussplatine weist sichtbare Brandspuren in der Nähe eines Steckverbinders auf. Kann sie repariert werden?

Brandspuren deuten auf ein früheres Überlastungsereignis hin — übermäßiger Strom durch den Steckverbinder oder eine nahegelegene Schaltung.

Selbst wenn die Ursache der Überlastung behoben ist, können die Leiterbahnen der Platine und die nahegelegenen Komponenten auf nicht sichtbare Weise beeinträchtigt sein.

Eine Platine mit Brandschaden ist nicht zuverlässig. Ersetzen Sie sie, anstatt kosmetische Schäden an potenziell kompromittierten Kupferleiterbahnen zu reparieren.

F3: Ist diese Platine von SRAM-Batterie-Backup-Anforderungen betroffen?

Nein. Anschlussplatinen sind passiv — sie enthalten keinen Speicher, keine Prozessoren und keine batteriegepufferten Speicher.

Beim Austausch der Platine gehen keine Daten verloren. Im Gegensatz zum Austausch einer CPU- oder Speicherplatine erfordert der Austausch einer Anschlussplatine keine Datenwiederherstellung aus dem Backup.

Die Steuerungsdaten der Maschine verbleiben auf den Speicherplatinen der Steuerung und werden durch den Austausch der Anschlussplatine nicht beeinträchtigt.

F4: Wie kann ich bestätigen, dass dies die richtige Anschlussplatine für meine Anwendung ist?

Lesen Sie die Teilenummer vom Etikett der installierten Platine ab. Stimmen Sie sie exakt überein — einschließlich des Suffixes A20B-1009-0300.

Innerhalb der A20B-1009-Serie dienen verschiedene Varianten unterschiedlichen physischen Steckverbinderanordnungen und Signalzuweisungen.

Eine falsche Variante lässt sich mechanisch installieren, leitet aber Signale falsch weiter. Das Etikett der installierten Platine ist die definitive Kennung.

F5: Die Steckverbinderstifte auf der installierten Platine sind verbogen. Sollte die Platine ersetzt oder die Stifte gerichtet werden?

Verbogene Stifte an einem PCB-Steckverbinder sollten vorsichtig gerichtet werden, wenn an der Basis des Stifts keine dauerhafte Verformung vorliegt. Verwenden Sie geeignete kleine Werkzeuge und arbeiten Sie vorsichtig.

Wenn ein Stift an seiner Basis gebrochen ist oder das PCB-Pad, an dem er angelötet ist, abgehoben ist, ist ein Austausch erforderlich — ein gebrochener Stift kann nicht zuverlässig auf dem Qualitätsstandard für industrielle Steuerungsplatinen repariert werden. Untersuchen Sie unter Vergrößerung, bevor Sie eine Entscheidung treffen.
