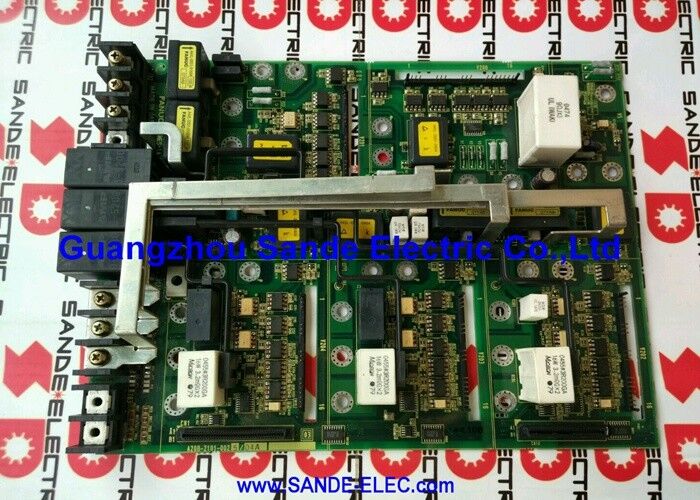

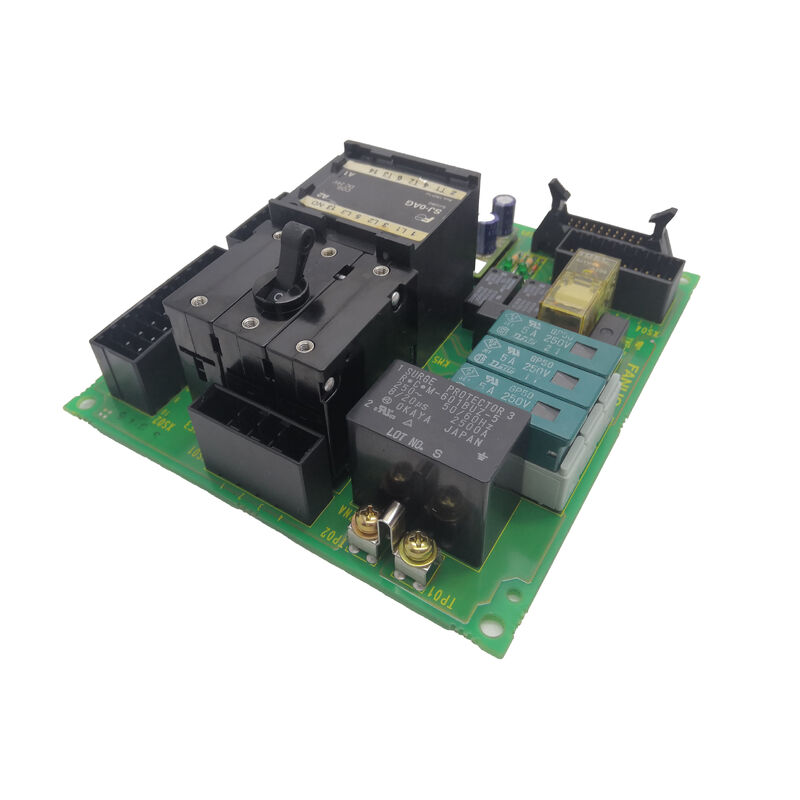

A20B-1006-0489 | FANUC Alpha SPM-30 Spindelverstärker-Leistungsplatine – A06B-6088-H230 / Japan / Mit A20B-2902-0390 und A16B-2202-043x

SPM – Das Spindelantriebsmodul im Alpha-System

In einem Antriebsschrank der FANUC Alpha-Serie treibt das SPM (Spindle Power Module) den Hauptspindelmotor der Werkzeugmaschine an. Das SPM empfängt die DC-Busspannung vom PSM (Power Supply Module) und wandelt sie in einen AC-Ausgang mit variabler Frequenz für den Spindelmotor um.

Der SPM-30 verfügt über eine 30-kW-Spindel – eine typische Leistungsstufe für Bearbeitungszentren mit Spindelmotorgrößen im Bereich von 22–30 kW, die ein breites Spektrum an allgemeinen Bearbeitungsvorgängen abdeckt.

Im SPM-30-Modul arbeiten drei verschiedene Leiterplatten zusammen:

Die Leistungsplatine (A20B-1006-0489):Die Hauptverkabelungs- und Stromführungsplatine. Es führt die Hochstromanschlüsse – DC-Bus-Eingang, dreiphasigen AC-Ausgang zum Spindelmotor und die Leistungsgeräteschnittstellen.

Das Brennbrett (A20B-2902-0390):Erzeugt die Gate-Ansteuerimpulse für die IGBT-Schaltgeräte. Die Zündplatine übersetzt Steuerkartenbefehle in mikrosekundengenaue Gate-Signale, die für eine genaue Spindelgeschwindigkeits- und Drehmomentsteuerung erforderlich sind.

Die Steuerkarte (A16B-2202-043x oder A16B-2203-033x):Die Intelligenzschicht. Es empfängt Spindelgeschwindigkeitsbefehle von der CNC, führt die Geschwindigkeits- und Stromregelkreise aus, verarbeitet Encoder-Feedback und steuert die Zündplatine.

Wichtige Produktinformationen

30 kW Spindelleistung – Was diese Leistungsstufe abdeckt

Das SPM-30-Modul ist für eine kontinuierliche Spindelleistung von 30 kW ausgelegt. Im Zusammenhang mit Spindelmotoren für Bearbeitungszentren deckt 30 kW Folgendes ab:

• Hochgeschwindigkeits-Bearbeitungszentren mit moderatem Spindeldrehmoment bei hohen Drehzahlen
• Universelle vertikale Bearbeitungszentren mit einem Spindelbereich von 15.000–20.000 U/min
• Horizontale Bearbeitungszentren, bei denen anhaltende Leistung bei moderatem Drehmoment erforderlich ist

Die Nennleistung von 30 kW bezieht sich auf die gesamte Dauerausgangsleistung. Die kurzfristige Spitzenleistung bei Beschleunigungstransienten übersteigt typischerweise diesen Wert.

Anwendungsszenarien

Fehler auf der SPM-30-Leistungsplatine:Der Spindelantrieb eines Bearbeitungszentrums erzeugt einen dauerhaften Überstromalarm, der nicht mit der Motor- oder mechanischen Belastung zusammenhängt. Die Steuerkarte und die Feuerungsplatine werden ordnungsgemäß getestet. Als Fehler wird die Leistungsplatine A20B-1006-0489 identifiziert. Durch den Austausch der Platine wird der normale Spindelbetrieb wiederhergestellt.

SPM-30-Modulservice:Im Rahmen einer geplanten Überholung des Spindelantriebsmoduls wird die Leistungsplatine A20B-1006-0489 zusammen mit der Zündplatine im Rahmen einer vollständigen PCB-Erneuerung für ein Spindelantriebssystem mit hohen Betriebsstunden ausgetauscht.

Wiederherstellung nach einem Fehler:Bei einem Spindelmodul kommt es nach einer DC-Bus-Überspannung zu einem internen Fehler. Die Leistungsplatine weist sichtbare Komponentenschäden auf. Durch den Austausch von A20B-1006-0489 wird in Kombination mit der Überprüfung der Zündplatine und der Steuerkarte die volle Betriebsspezifikation des Spindelmoduls wiederhergestellt.

FAQ

F1: Wird der A20B-1006-0489 separat verkauft und installiert, oder nur als Teil eines kompletten Moduls?

Einige Serviceorganisationen liefern die A20B-1006-0489 als einzelne Platine für den Austausch auf Reparaturniveau. Andere, wie CNC Electronics, liefern nur das komplette A06B-6088-H230-Modul als Baugruppe – nicht die einzelne Leiterplatte allein. Ob die Einzelplatinenversorgung oder die komplette Modulversorgung der richtige Ansatz ist, hängt von der Fehlerdiagnose ab: Ein einzelner bestätigter Platinenausfall unterstützt den Austausch einzelner Platinen; Großflächige Modulschäden (mehrere Platinen, Leistungsgeräte) lassen sich besser durch einen kompletten Modulaustausch beheben.

F2: Welche Funktion hat die Zündplatine A20B-2902-0390 und wie interagiert sie mit der A20B-1006-0489?

Die Zündplatine erzeugt die Gate-Ansteuersignale (PWM-Impulse) für die IGBT-Transistoren in der Ausgangsstufe des SPM-30. Die Gate-Ansteuersignale laufen über die Leistungsplatine (A20B-1006-0489) und erreichen die IGBT-Gate-Anschlüsse. Wenn die Zündplatine ein falsches Gate-Timing erzeugt, überträgt die Leistungsplatine diese falschen Signale an die Leistungsgeräte – was zu einem Stromungleichgewicht, übermäßiger Erwärmung oder einem Komponentenausfall führt. Bei der Fehlerdiagnose sollte bestätigt werden, dass beide Platinen ordnungsgemäß funktionieren, bevor nur eine ausgetauscht wird.

F3: Wie unterscheidet sich der SPM-30 (A06B-6088-H230) von der neueren Variante A06B-6102-H230?

Beide verwenden die Leistungsplatine A20B-1006-0489, jedoch mit unterschiedlichen Steuerkartenrevisionen und Softwareversionen. Der H230 der Serie A06B-6088 nutzt Steuerkarten der Serie A16B-2202-043x; Der A06B-6102-H230 verwendet Steuerkarten der Serie A16B-2203-033x mit aktualisierter Firmware (ROM-Version 9D20 oder höher). Die Leistungsplatine ist bei diesen Varianten gleich, da die Motorantriebshardware identisch ist – der Unterschied liegt in der Fähigkeit der Steuerungssoftware.

F4: Welche Schutzfunktionen bietet das SPM-30-Modul?

Der SPM-30 schützt vor Überstrom (Ausgangsstrom überschreitet Grenzwerte), DC-Bus-Überspannung (von PSM oder Regeneration), Phase-zu-Phase- und Phase-zu-Erde-Kurzschlüssen, Übertemperatur (Überwachung der Kühlkörpertemperatur) und Überlastung des Spindelmotors. Diese Schutzmaßnahmen sind im gesamten Dreiplatinenstapel implementiert: Die Steuerkarte überwacht die meisten Bedingungen und weist die Zündplatine an, bei einem Fehler die Gate-Impulse zu deaktivieren; Die Leistungsplatine trägt durch Thermistoranschlüsse zur thermischen Überwachung bei.

F5: Welche Alpha-SPM-Alarmcodes weisen auf einen Fehler auf der Stromversorgungsplatine hin?

Zu den FANUC Alpha SPM-Alarmen, die für Probleme mit der Leistungsplatine relevant sind, gehören: SPM-Alarm 24 (IPM-Alarm – Fehler im intelligenten Leistungsmodul, der auf einen IGBT-Gate-Antriebs- oder Leistungsgerätefehler hinweist, der über die Leistungsplatine geleitet wird); SPM-Alarm 01 (Motorüberstrom); und SPM-Alarm 12 (Kühlkörperüberhitzung). Einmalig auftretende Überstromalarme können durch vorübergehende Lastspitzen verursacht werden, aber anhaltende oder sofort wiederkehrende Alarme – insbesondere IPM-Alarme – ohne erkannten Motor- oder externen Fehler deuten darauf hin, dass die Leistungsplatine ein Ersatzkandidat ist.
