| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A20B-1006-0483 |
Teilnummer:A20B-1006-0483
Hersteller:FANUC Corporation (Japan)
Typ der Ware:Kontroll-PCB
Aufstellplattenreihe:A20B-1006
Anwendung:Servoantrieb der FANUC Alpha-Serie

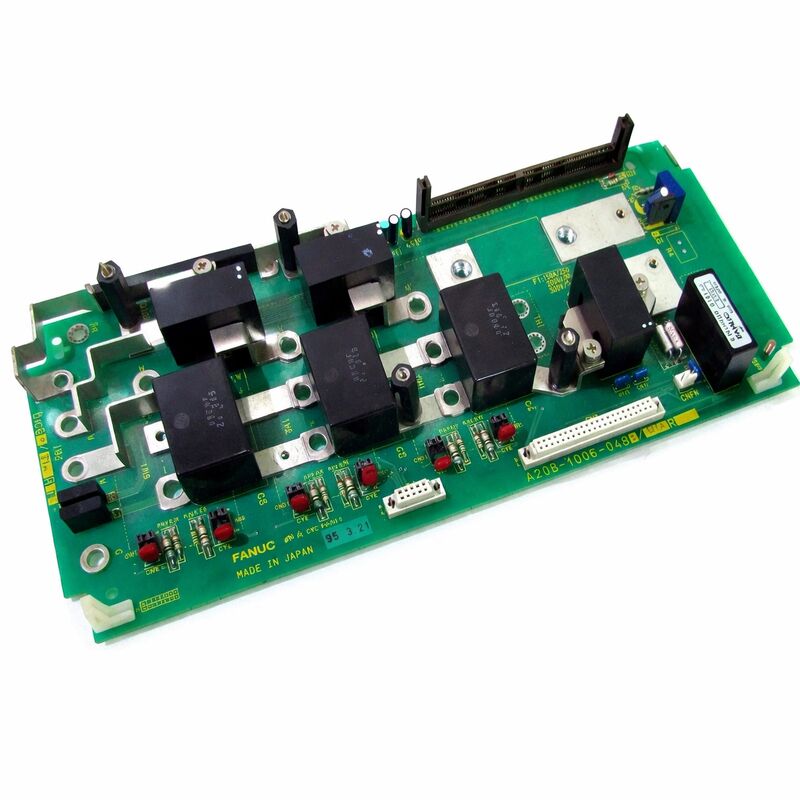

Die A20B-1006-0483 ist eine Steuerungsgedruckte Leiterplatte aus der A20B-1006-Serie von FANUC. The A20B-1006 family covers control and interface boards used within FANUC's Alpha series servo drive system — principally the internal control PCBs for the Power Supply Module (PSM) and related drive system components that form the backbone of FANUC's Alpha amplifier architecture.
Diese Bretter betreuen die Steuerelektronik für die Stromverwaltung des Antriebssystems, die Regulierung des Gleichspannungsbusses, Sicherheitsschließungen und CNC-Kommunikationsfunktionen.
Das Verstärkersystem FANUC Alpha war die wichtigste Antriebsplattform von FANUC für seine CNC-Werkzeugmaschinen.
In dieser Architektur wandelt das PSM die dreiphasige Wechselstromversorgung in einen regulierten Gleichstrombus um, der die Servoverstärkermodule (SVM) und Spindelverstärkermodule (SPM) versorgt.
Die Steuerplatine innerhalb des PSM, die zur Familie der A20B-1006 gehört, verwaltet alle Informationen des PSM: Vorladungssequenzierung, DC-Busspannungsregelung, Regenerationsenergie-Management,Fehlererkennung, und Kommunikation mit der CNC-Steuerung.
Die A20B-1006-0483 stellt eine spezifische Variante in dieser Steuerplattenfamilie dar, die für die Antriebsberechtigung und den Feature-Set des benannten PSM-Modells konfiguriert ist.
Wenn ein PSM einen Steuerungsfehler entwickelt, der die Wartung des Gleichspannungsbusses nicht ermöglicht und einen falschen Status anzeigt,oder keine Kommunikation mit der CNC .
| Parameter | Wert |
|---|---|
| Teilnummer | A20B-1006-0483 |
| Hersteller | FANUC Corporation |
| Art der Ware | Kontroll-PCB |
| Aufstellungsreihe | A20B-1006 |
| Anwendung | FANUC Alpha-Servoantrieb (PSM/Antriebssteuerung) |
| Fahren Familie | FANUC Alpha-Servoverstärker |
| Ursprung | Japan |
| Betriebstemperatur | 0 55°C (wie in der Antriebseinheit eingebaut) |
| Speichertemperatur | -20 55°C |
| Luftfeuchtigkeit | 75% RH max (nicht kondensierend) |
| Verfügbare Lage | Neues (Überschuss) / Saniertes / Repariertes |
Das FANUC Alpha Verstärkersystem verwendet eine gemeinsame Gleichspannungsbustopologie. Alle Servo- und Spindelverstärkermodule in einem Schrank beziehen ihre Motorantriebsleistung von einer gemeinsamen Gleichspannungsbahn.Die PSM schafft und pflegt diese SchieneEs korrigiert den eingehenden dreiphasigen Wechselstrom, filtert das Ergebnis und reguliert die Gleichspannung des Gleichspannungsbusses innerhalb akzeptabler Grenzen während des gesamten Betriebszyklus der Maschine.
Das PSM-Steuerbrett ist der Ort, an dem alle Informationen für diesen Prozess gespeichert sind.
Beim Einschalten läuft die Vorladungsequenz auf der Steuerplatine:Es berechnet allmählich die Gleichspannungskondensatoren, um den Einströmungsstrom zu begrenzen, der sonst fließen würde, wenn die volle Spannung sofort auf entladene Kondensatoren angewendet würde.
Sobald die Vorladung abgeschlossen ist, befiehlt die Kontrollplatine dem Hauptkontaktor, sich zu schließen, wodurch der voll geladene Bus mit den SVM- und SPM-Modulen verbunden wird.
Während des Betriebs überwacht die Steuerplatine kontinuierlich die Gleichspannung des Gleichspannungsbusses.
Wenn die Servomotoren verlangsamen, fließt ihre regenerative Energie zurück in den Gleichstrombus.
Die Steuerungskarte verwaltet diese regenerierte Energie, indem sie sie entweder durch einen aktiven Regenerationskreislauf an die Wechselstromversorgung zurückgibt oder an einen Entladungswiderstand weiterleitet.
Dieses Management verhindert, dass die Gleichspannung des Gleichspannungsbuses während der Verzögerung auf schädliche Werte steigt.
Wenn die Steuerplatine A20B-1006-0483 einen Fehler aufweist, kann das PSM seine Funktion als Stromquelle des Systems nicht erfüllen.
Die Symptome hängen davon ab, welcher Schaltkreis auf dem Brett versagt hat.
Ein fehlerhafter Vorladungsschaltkreis verhindert, dass der Gleichspannungsbus die Betriebsspannung erreicht.
Alle Antriebe bleiben inoperativ, keine Bewegung ist auf keiner Achse möglich, da keine der Servomodule ohne Gleichstrombus arbeiten kann.
Ein ausfallender Gleichspannungsmesskreis erzeugt falsche Spannungswerte.
Die Steuerplatine erkennt entweder keinen echten Busfehler oder meldet falsch eine Über- oder Unterspannung.
Die CNC-Alarme für Busfehler, die nicht mit dem tatsächlichen Buszustand übereinstimmen.
Eine fehlgeschlagene CNC-Kommunikationsoberfläche führt zu Kommunikationsfehlern zwischen PSM und Steuerung.
Die CNC meldet, dass der PSM-Status unbekannt ist oder dass der PSM nicht geantwortet hat.
Die Serie A20B-1006 von FANUC umfasst Steuerplatten für PSM-Geräte unterschiedlicher Stromstärke und Hardwaregenerationen.
Die Modelle PSM-15, PSM-26, PSM-30, PSM-37, PSM-45 und PSM-55 ‡ umfassen eine breite Palette von Antriebssystemleistungskapazitäten ‡ haben jeweils ihre entsprechende Steuerplattenvariante innerhalb dieser Serie.Die -0483-Variante ist ein spezifisches Board innerhalb dieser Familie, die mit der vorgesehenen Antriebsberechtigung und der Hardwareüberarbeitung übereinstimmt.
Eine Ersatzteilplatte muss genau der Teilnummer der installierten Platte entsprechen.
Die Installation einer Steuerplatine mit einer anderen PSM-Klassifizierung kann zu einem fehlerhaften Betrieb führen, auch wenn die Platine physisch passt,weil die Steuerungsparameter und Schutzschwellenwerte der spezifischen Hardware jedes PSM-Modells entsprechen.
F1: Die Maschine zeigt bei jedem Anschlussversuch einen Gleichspannungs-Alarm an. Die Wechselstrom-Eingangsspannung ist bestätigt korrekt und die Gleichspannungs-Kondensatoren sind nicht beschädigt. Könnte dies die A20B-1006-0483 Steuerplatine sein?
Ja, ein permanenter Gleichspannungs-Alarm mit nachgewiesenen guten Kondensatoren und korrekten Wechselstrom-Eingangspunkten zum Vorladungsschaltkreis der Steuerplatine oder zum Gleichspannungs-Basse-Messkreis.
Die Vorladungsschaltung wird möglicherweise nicht ordnungsgemäß ausgefüllt und verhindert, dass der Bus die Betriebsspannung erreicht.
Alternativ kann der Spannungsmesskreis falsch ablesen und einen Fehlalarm auslösen.
Überprüfen Sie die Steuerplatine auf sichtbare Beschädigungen und setzen Sie den Austausch vor, wenn die Platine die visuelle Prüfung bestanden hat, aber der Fehler weiterhin besteht.
F2: Die PSM schaltet sich normal an, aber die CNC zeigt während der Bearbeitung wiederholte PSM-Kommunikationsfehler. Die Gleichspannung des DC-Busses scheint stabil zu sein. Was sollte überprüft werden?
PSM-Kommunikationsfehler mit einem stabilen Gleichspannungsbus und normalen Betrieb zeigen eher auf die CNC-Schnittstellen-Schaltung der Steuerplatine als auf die Leistungssteuerungsschaltungen.
Überprüfen Sie zunächst das Kommunikationskabel zwischen dem PSM und der CNC-Steuerung auf Beschädigung oder intermittierenden Kontakt.
Wenn das Kabel in Ordnung ist, ist der Schnittstellenkreislauf der Steuerplatine wahrscheinlich beschädigt.
F3: Nach starker Regenerationsbremsung während einer schnellen Achsabschwächung ist der PSM bei Überspannung ausgerastet.Sollte die Kontrollplatte überprüft werden??
Eine einzelne Überspannung durch starke Regenerationsbremsung ist nicht unbedingt ein Fehler der Steuerplatine ∙ sie kann darauf hindeuten, dass die Regenerationsbremslast die Nennleistung des PSM überschritten hat.
Sollten sich Überspannungsausbrüche jedoch wiederholen, sollte der regenerative Energiemanagementkreislauf der Steuerplatine ausgewertet werden.
Wiederkehrende Fahrten können auch die Buskondensatoren im Laufe der Zeit abbauen.
Die Verzögerungsparameter der Maschine und die Größe des Antriebs anhand des tatsächlichen Lastprofils zu überprüfen, bevor festgestellt wird, dass das Brett defekt ist.
F4: Die PSM-Steuerplatte wird ersetzt. Gibt es auf der Platine gespeicherte Parameter, die übertragen werden müssen?
PSM-Steuerplatten der Alpha-Serie speichern in der Regel keine benutzeranpassbaren Parameter.bestätigen Sie dies für das spezifische PSM-Modell, indem Sie die Wartungsunterlagen überprüfen.
Nach dem Austausch ist für die meisten Konfigurationen kein Software-Transfer erforderlich, aber ein vollständiger Systemtest sollte die richtige Vorladung, Gleichspannungsbusregulation und das Regenerationsverhalten bestätigen.
F5: Wie wird die korrekte A20B-1006-0483-Variante gegenüber anderen A20B-1006-Boards bestätigt?
Lesen Sie die Bauteilnummer vom Etikett auf der vorhandenen Platine.Die A20B-1006-Serie umfasst Platinen für verschiedene PSM-Modelle und Hardware-Revisionen..
Eine ähnlich aussehende Platine darf nicht durch ein anderes PSM-Modell ersetzt werden, ohne dass die Kompatibilität bestätigt wurde.
Die physikalischen Abmessungen und Anschlusspositionen können zwischen den PSM-Varianten identisch erscheinen, während die elektronische Funktion unterschiedlich ist.
