CNC-Platine
>
|
| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A20B-1006-0482 |
Teilenummer: A20B-1006-0482
Hersteller: FANUC Corporation (Japan)
Produkttyp: Spindelantrieb Basis-Verkabelungsplatine (Leistungsteil-Leiterplatte)
Platinenserie: A20B-1006
Antriebsfamilie: A06B-6088 Alpha Serie Spindelverstärkermodule
Kompatible Antriebseinheiten: A06B-6088-H226 (SPM-26), A06B-6088-H230 (SPM-30)
Zugehörige Steuerungsplatine: A16B-2202-0432 (Steuerkarte)
Zugehöriges ROM: A20B-2902-0390
Eingangsspannung: 283–325V DC-Zwischenkreis
Status: Vom Hersteller eingestellt

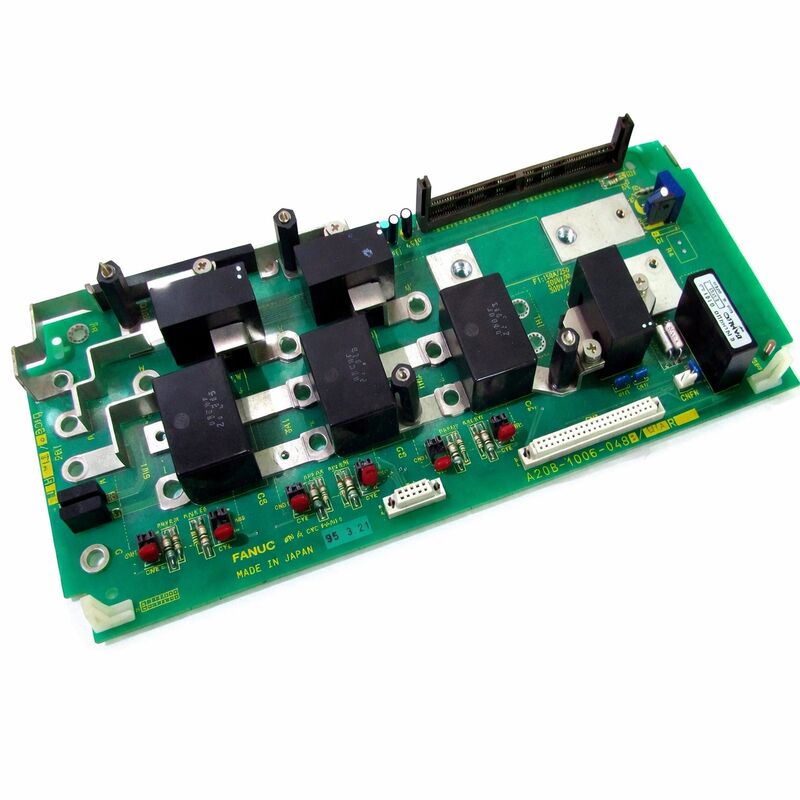

Die A20B-1006-0482 ist die Basis-Verkabelungsplatine — die Leistungsteil-Leiterplatte — für die Alpha-Spindelverstärkermodule der FANUC 6088 Serie.
In der Alpha-Spindelantriebsarchitektur enthält jedes Modul zwei funktional unterschiedliche Leiterplatten: die Steuerungsplatine, die die Signalverarbeitung des Antriebs übernimmt, und die Verkabelungsplatine (auch Leistungsteilplatine oder Basisplatine genannt), die die Leistungskomponenten trägt — die Hochstromtransistoren, Stromerfassungsschaltungen, Gate-Treiber und die schweren Stromschienenanschlüsse zum Motor und DC-Zwischenkreis.
Die A20B-1006-0482 ist die Verkabelungsplatine, die in den Alpha-Spindelmodulen A06B-6088-H226 (SPM-26, 26kW Klasse) und A06B-6088-H230 (SPM-30, 30kW Klasse) verbaut ist.
Dies sind die größeren Module der 6088 Serie, die die Spindelmotoren mit hohem Drehmoment für anspruchsvolle Bearbeitungsanwendungen antreiben — Schwerlast-Bearbeitungszentren mit leistungsstarken Spindelmotoren, Schleifzentren und große Drehzentren, bei denen die Spindel unter erheblicher Schnittlast eine konstante Drehzahl und ein konstantes Drehmoment aufrechterhalten muss.
Die Bezeichnung "Basis-Verkabelungsplatine" spiegelt die physische Position dieser Platine am unteren Ende des Platinenstapels des Antriebsmoduls wider.
Die Steuerungsplatine (A16B-2202-0432) ist darüber montiert und kommuniziert über Steckverbinder, die Steuersignale an die Leistungsebene weiterleiten.
Die Verkabelungsplatine empfängt die Gate-Ansteuersignale von der Steuerungsplatine und verwendet diese, um die Leistungstransistoren zu schalten, wodurch die variable Frequenz und variable Spannung erzeugt wird, die den Spindelmotor antreibt.
| Parameter | Wert |
|---|---|
| Teilenummer | A20B-1006-0482 |
| Hersteller | FANUC Corporation |
| Produkttyp | Spindelantrieb Basis-Verkabelungsplatine |
| Platinenserie | A20B-1006 |
| Kompatible Antriebe | A06B-6088-H226 (SPM-26), A06B-6088-H230 (SPM-30) |
| Zugehörige Steuerungsplatine | A16B-2202-0432 |
| DC-Zwischenkreis-Eingang | 283–325V |
| Spindelmotor-Klasse | Alpha 26, Alpha 30, Alpha P40 (modellabhängig) |
| Herkunft | Japan |
| Betriebstemperatur | 0 – 55°C |
| Status | Vom Hersteller eingestellt |
| Verfügbare Zustände | Neu (Überbestand) / Überholt / Repariert / Austausch |
Die Module der 6088 Serie arbeiten innerhalb der FANUC Alpha Shared-Bus-Antriebsarchitektur. Ein PSM (Power Supply Module) wandelt den eingehenden dreiphasigen Wechselstrom in einen geregelten DC-Zwischenkreis um. Das Spindelverstärkermodul bezieht Strom aus diesem Zwischenkreis und erzeugt die dreiphasige Wechselstromausgabe zum Spindelmotor. Innerhalb des SPM-Moduls erfolgt die Leistungsumwandlung auf der Verkabelungsplatine.
Die Leistungsebene der Verkabelungsplatine verwendet IGBTs (Insulated Gate Bipolar Transistor). IGBTs kombinieren die hohe Strombelastbarkeit und die niedrige Sättigungsspannung von Bipolartransistoren mit der spannungsgesteuerten Gate-Steuerung von MOSFETs.
Für Spindelantriebsanwendungen — bei denen die Transistoren Ströme von mehreren hundert Ampere bei hunderten von Volt tausende Male pro Sekunde schalten müssen — sind IGBTs die geeignete Technologie.
Die Gate-Ansteuerschaltungen auf der A20B-1006-0482 erzeugen die präzisen Ansteuersignale, die diese IGBTs benötigen.
Die Stromerfassung ist eine weitere Schlüsselfunktion der Verkabelungsplatine.
Der tatsächliche Motorstrom jeder Phase wird gemessen und an die Steuerungsplatine zurückgemeldet. Die Stromregelschleife der Steuerungsplatine vergleicht den Sollstrom (aus der Drehzahlregelschleife) mit dem gemessenen Strom und passt das PWM-Tastverhältnis an, um den Fehler zu schließen.
Ohne eine genaue Stromerfassung kann die Regelung des Stroms nicht funktionieren und der Motor erzeugt nicht das richtige Drehmoment.
Die Bezeichnungen SPM-26 und SPM-30 geben die Leistungsklasse des Spindelmoduls an.
Diese Module bedienen die anspruchsvollsten Spindel-Anwendungen der Alpha-Serie — große Bearbeitungszentren, bei denen hohe Materialabtragsraten einen anhaltenden Hochleistungsbetrieb der Spindel erfordern, und Präzisionsschleifanwendungen, bei denen eine konstante Spindeldrehzahl unter variabler Last für die Teilequalität entscheidend ist.
Die von diesen Modulen angetriebenen Spindelmotoren — Alpha 26, Alpha 30, Alpha P40 und ähnliche Motoren mit hohem Rahmen — benötigen die Strom- und Leistungskapazität, die nur die größeren 6088-Varianten bieten können.
Die Auswahl der Komponenten und das Wärmemanagement der Verkabelungsplatine sind auf diese Stromstärken abgestimmt.
Der Betrieb einer Verkabelungsplatine mit geringerer Nennleistung in einer Antriebsanwendung mit höherer Leistung würde zu einer thermischen Überlastung der Komponenten führen.
Die Trennung von Steuerungs- und Leistungselektronik in der 6088 Serie bietet einen praktischen Wartungsvorteil. Wenn der Spindelantrieb ausfällt, bestimmt die Identifizierung der fehlerhaften Platine die Ersatzkomponente.
Dies spart Kosten im Vergleich zum Austausch des gesamten Antriebsmoduls.
Ein Fehler auf der Steuerungsplatine (A16B-2202-0432) führt typischerweise zu steuerungsbezogenen Alarmen — Kommunikationsfehler, Parameterfehler, Fehler bei der Verarbeitung von Rückmeldungen — ohne notwendigerweise die Leistungsebene zu überlasten oder zu beschädigen.
Ein Fehler auf der Verkabelungsplatine (A20B-1006-0482) führt typischerweise zu leistungsbezogenen Alarmen — Überstrom, Überspannung, IGBT-Fehler, Gate-Treiber-Fehler — oder führt zu einer falschen oder fehlenden Motorleistung ohne Symptome auf der Steuerungsseite.
Die Unterscheidung, welche Platine fehlerhaft ist, leitet die Entscheidung für den Austausch.
Der Austausch nur der fehlerhaften Platine vermeidet Ausgaben für eine funktionierende Platine, die sich lediglich das Antriebsmodul mit der ausgefallenen teilt.
F1: Der Spindelantrieb zeigt einen IGBT-Alarm (oft als einzeicheniger Alarmcode angezeigt). Die Steuerungsplatine wurde getestet und als gut befunden. Ist die A20B-1006-0482 der wahrscheinliche Fehlerort?
IGBT-Alarme, die bei einer als gut bestätigten Steuerungsplatine bestehen bleiben, deuten auf das IGBT-Modul oder die Gate-Ansteuerschaltung der Verkabelungsplatine hin.
Der IGBT-Alarm kann durch einen defekten IGBT (Kurzschluss oder Unterbrechung), durch eine Gate-Ansteuerschaltung, die keine korrekten Schaltimpulse mehr liefert, oder durch einen Stromerfassungsfehler, der dazu führt, dass der Antrieb den Motorstrom als Überschreitung des Überstromschwellenwerts fehlinterpretiert, verursacht werden.
Alle diese Fehler befinden sich auf der Verkabelungsplatine. Der Austausch der Platine oder des IGBT-Moduls ist die richtige Maßnahme.
F2: Der Spindelmotor erzeugt bei bestimmten Drehzahlen ungewöhnliche Geräusche, aber es wird kein Alarm ausgelöst. Der Motor und das Motorkabel sind unbeschädigt. Könnte dies die Verkabelungsplatine sein?
Ungewöhnliche Geräusche bei bestimmten Drehzahlen ohne Alarm deuten auf eine Stromunregelmäßigkeit in der Motorleistung hin.
Wenn eine Phase der Leistungsebene der Verkabelungsplatine einen asymmetrischen Strom liefert — aufgrund eines defekten IGBTs oder eines Problems mit der Gate-Ansteuerung — erhält der Motor einen unausgeglichenen Strom und erzeugt Drehmomentschwankungen, die sich als Geräusch oder Vibration bemerkbar machen.
Dieses Geräusch ist drehzahlabhängig, da es mit den Harmonischen der Schaltfrequenz zusammenhängt.
Messen Sie die Motorabgabeströme aller drei Phasen mit einem Oszilloskop, während das Geräusch auftritt; asymmetrische Phasenströme bestätigen einen Fehler der Verkabelungsplatine.
F3: Eine Ersatz-A20B-1006-0482 wurde beschafft. Gibt es Unterschiede zwischen der -0482 und der -0483, die die Austauschbarkeit beeinträchtigen würden?
Die A20B-1006-0482 und A20B-1006-0483 sind eng verwandte Varianten innerhalb derselben Verkabelungsplatinenfamilie für die 6088 Serie. Sie sind mit unterschiedlichen Antriebsmodellen und Nennströmen innerhalb des SPM-Bereichs verbunden.
Die -0482 ist für den Einsatz in den Antrieben SPM-26 und SPM-30 dokumentiert.
Die -0483 ist mit anderen SPM-Nennwerten der Serie verbunden.
Diese sind nicht unbedingt austauschbar — die Strombelastbarkeit und das thermische Design können unterschiedlich sein.
Passen Sie die Platine immer an das spezifische Antriebsmodell an, für das sie entwickelt wurde.
F4: Der Antrieb ist seit über zehn Jahren im Einsatz. Welche Komponenten auf der A20B-1006-0482 zeigen am wahrscheinlichsten altersbedingte Verschlechterung?
Die Elektrolytkondensatoren im Gate-Treiber-Netzteilbereich der Verkabelungsplatine sind die Hauptsorge hinsichtlich des Alterns. Diese Kondensatoren halten die stabilen Gleichspannungen aufrecht, die die Gate-Treiber-Schaltungen benötigen, um die IGBTs korrekt zu schalten.
Mit zunehmendem Alter nimmt ihre Kapazität ab und ihr ESR steigt, was die Regelung der Gate-Treiber-Versorgung verschlechtert.
Dies kann zu intermittierenden IGBT-Schaltfehlern führen, die sich als gelegentliche, schwer reproduzierbare Alarme äußern.
Die IGBT-Module selbst haben ebenfalls eine begrenzte Lebensdauer — ihre thermische Belastung über ein Jahrzehnt des Gebrauchs beansprucht allmählich die Bonddrähte und Lötverbindungen im Modul.
F5: Ist diese Platine nur für die A06B-6088 Serie spezifisch oder kann sie in anderen FANUC Spindelantriebsfamilien verwendet werden?
Die A20B-1006-0482 ist speziell für die FANUC A06B-6088 Alpha Spindelmodul Serie entwickelt.
Das Anschlusslayout, die Platzierung der Komponenten, die thermische Schnittstelle und die elektrischen Nennwerte sind auf die mechanische und elektrische Architektur des 6088 Moduls abgestimmt.
Sie ist nicht austauschbar mit Verkabelungsplatinen aus anderen FANUC Spindelantriebsfamilien (wie z. B. den Serien 6064, 6078 oder späteren 6096), die andere Verkabelungsplatinenspezifikationen aufweisen, die auf ihre jeweiligen Antriebsarchitekturen abgestimmt sind.
