| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A20B-1006-0480 |

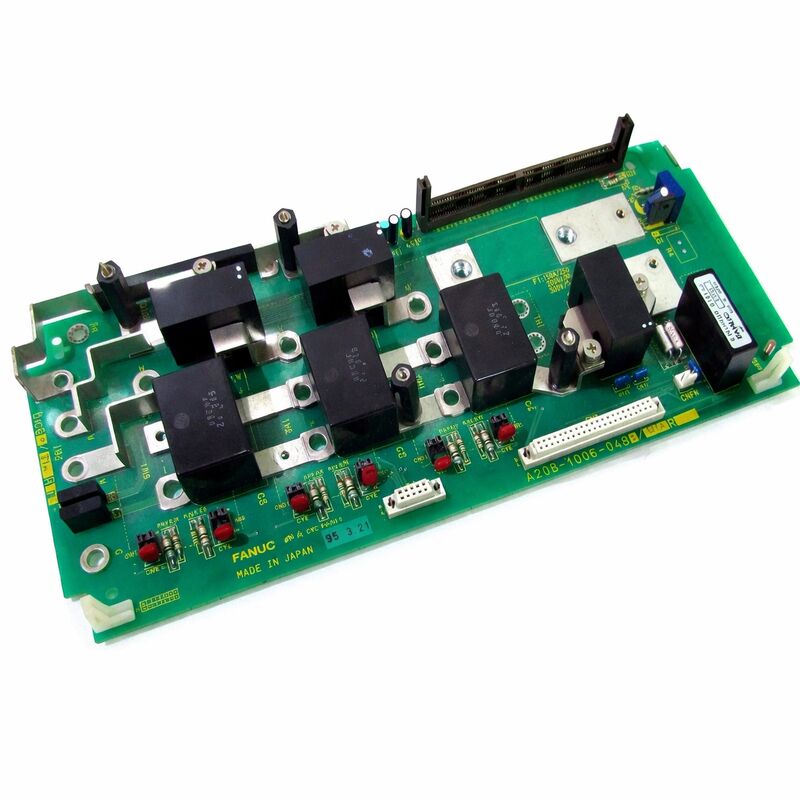

Teilnummer:A20B-1006-0480
Hersteller:FANUC Corporation (Japan)
Typ der Ware:PCB-Boards
Aufstellplattenreihe:A20B-1006
Kompatible Systeme:FANUC CNC- und Automatisierungssysteme
Die A20B-1006-0480 ist eine Leiterplatte der A20B-1006-Serie von FANUC.mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 W.
Diese Boards verwalten spezifische Signalvermittlung, Stromverteilung und Schnittstellenfunktionen, die die modulare Architektur des Controllers als kohärentes System funktionieren lassen.
FANUC entwickelt seine CNC-Plattformen um eine modulare Platinarchitektur herum.
Einzelne Platten erfüllen jeweils definierte Funktionen: CPU-Verarbeitung, Speicher, Servo-Steuerung, I/O-Management, Display-Führung,und die Schnittstellenverbindungen, die es diesen Boards ermöglichen, zu kommunizieren und miteinander zu arbeiten.
Die A20B-1006-0480 spielt in dieser Architektur eine spezifische Rolle. Sie stellt die Signalpfade und elektrische Schnittstelle bereit, die ihre Position im System erfordert.
Dieses Brett wird in Japan hergestellt.
Die von FANUC hergestellten Platten aus Japan erfüllen die Produktionsstandards des Unternehmens in Bezug auf die Qualität der Bauteile, die Plattenkonstruktion und die Umweltkonformität.
Sie sind für die für CNC-Werkzeugmaschinen typischen langen Wartungszeiten ausgelegt.
| Parameter | Wert |
|---|---|
| Teilnummer | A20B-1006-0480 |
| Hersteller | FANUC Corporation |
| Art der Ware | PCB-Boards |
| Aufstellungsreihe | A20B-1006 |
| Kompatible Systeme | FANUC CNC- und Automatisierungssysteme |
| Ursprung | Japan |
| Betriebstemperatur | 0 55°C |
| Speichertemperatur | -20 60°C |
| Luftfeuchtigkeit | 75% RH max (nicht kondensierend) |
| Verfügbare Lage | Neu / renoviert / repariert |
Die FANUC CNC-Steuerungen bestehen aus einer Sammlung spezialisierter Platten, die jeweils eine bestimmte Funktion erfüllen.
Es ermöglicht auch, bestimmte Funktionen durch Installation oder Entfernung des entsprechenden Boards hinzuzufügen oder zu entfernen.
Die Leiterplatten der Baureihe A20B-1006 beteiligen sich an dieser Architektur, indem sie spezifische Schnittstellen und funktionale Funktionen an ihren installierten Positionen im Controller bieten.
Der Funktionszweck jeder einzelnen A20B-1006-Variante wird durch ihre Suffixnummer definiert.
Unterschiedliche Suffixnummern in der Serie entsprechen unterschiedlichen Funktionen. Einige Varianten dienen als Anschluss- oder Hintergrundplatten.andere bieten spezifische Schnittstellenfunktionen für Peripheriegeräte oder die Integration von Teilsystemen.
Das Suffix -0480 kennzeichnet die spezifische Funktion dieses Boards innerhalb der Serie.
Jede Leiterplatte eines FANUC-CNC-Steuerers muss ordnungsgemäß funktionieren, damit das System wie vorgesehen funktioniert.
Je nachdem, auf welchem Brett sich das Gerät befindet, kann es in gewissem Umfang weiterlaufen oder ganz stehenbleiben.
Die korrekte Identifizierung der Bauteilnummer ist für Leiterplatten von entscheidender Bedeutung.
Ein Brett mit einem falschen Suffix liefert nicht die richtigen Signale und Verbindungen für die Position, die es einnimmt.
Vor der Beschaffung eines Ersatzteils A20B-1006-0480 bestätigen Sie die Teilnummer auf dem Etikett auf der installierten Platine.
Das Etikett ist die verbindliche Kennung.
Eine visuelle Inspektion der Platte oder allgemeine Kenntnisse des Maschinentyps sind kein zuverlässiger Ersatz für die Überprüfung des Etiketts.
Alle FANUC-PCBs enthalten elektrostatisch empfindliche Komponenten.und vermeiden Sie den Kontakt mit Komponentenleitungen oder Schaltkreisspuren. in einer antistatischen Verpackung aufbewahren.
Nicht in feuchte Umgebungen und bei extremen Temperaturen aufbewahren.
Die in Japan hergestellten FANUC-Platten sind für die industrielle Lebensdauer konzipiert, sind aber nicht gegen elektrostatische Entladungen durch unsachgemäße Handhabung geschützt.die latente Ausfälle verursachen können, die erst nach der Installation und Betätigung der Platine auftreten.
F1: Wie kann ich bestätigen, ob der A20B-1006-0480 der richtige Ersatz für meine Maschine ist?
Überprüfen Sie das Etikett auf der in der Maschine installierten Platine und geben Sie genau die vollständige Teilnummer A20B-1006-0480 an.Vergleich mit der elektrischen Dokumentation Ihrer Maschine oder dem FANUC-Hardwarehandbuch für Ihren Steuerungstyp.
Die Teilnummer auf dem Etikett ist die richtige Kennung.
F2: Kann der A20B-1006-0480 vor der Montage getestet werden?
Die meisten FANUC-PCBs können nur innerhalb des für sie vorgesehenen Steuerungssystems funktional getestet werden.
Einheitliche Tests außerhalb des Systems sind für die meisten Platten nicht praktisch.
Bei der Beschaffung eines gebrauchten oder renovierten Geräts ersuchen Sie um Prüfunterlagen.
F3: Die Maschine begann mit intermittierenden Fehlern, die sich nicht immer wiederholen. Könnte ein PCB wie dieses die Ursache sein?
Intermittierende Fehler, die sich nicht konsequent reproduzieren, sind häufig mit dem Steckverbinder und nicht mit der Platine verbunden.Überprüfen Sie alle Anschlüsse auf der verdächtigen Platine .
Intermittierender Kontakt ist bei älteren Maschinen mit zunehmendem Alter der Steckverbinder üblich.
Durch die Neubefestigung von Steckverbindern wird dies als Ursache beseitigt, bevor man sich für den Ersatz des Brettes verpflichtet.
F4: Wie sollte die A20B-1006-0480 als Ersatzteil gelagert werden?
In einer antistatischen Verpackung an einem kühlen, trockenen Ort aufbewahren.
Die Platine enthält keine Batterie und keine zeitlich abbaubaren aktiven Komponenten unter Lagerbedingungen.
Bei richtiger Lagerung behält die Platine ihren Funktionszustand auf unbestimmte Zeit.
F5: Wie lange dauert die typische Vorlaufzeit für die Beschaffung dieser Platte?
Die Vorlaufzeit hängt von der Vorräte ab. Für alte FANUC-Boards ist nicht immer eine neue Produktion verfügbar. Die Lieferung erfolgt aus überschüssigen Lagerbeständen von autorisierten Händlern oder aus geprüften renovierten Einheiten.
Lieferanten, die ein aktives PCB-Inventar von FANUC aufbewahren, können in der Regel Bestände innerhalb weniger Tage versenden.
Wenn die Platte für eine kritische Produktionsmaschine benötigt wird, wird durch die eigene Ersatzmaschine die Vorlaufzeit für zukünftige Reparaturszenarien verringert.
