Teilnummer:A20B-1006-0472
Hersteller:FANUC Corporation (Japan)
Typ der Ware:Alpha Power Supply Module Base Wiring Board (Leistungsplatte)
Aufstellplattenreihe:A20B-1006

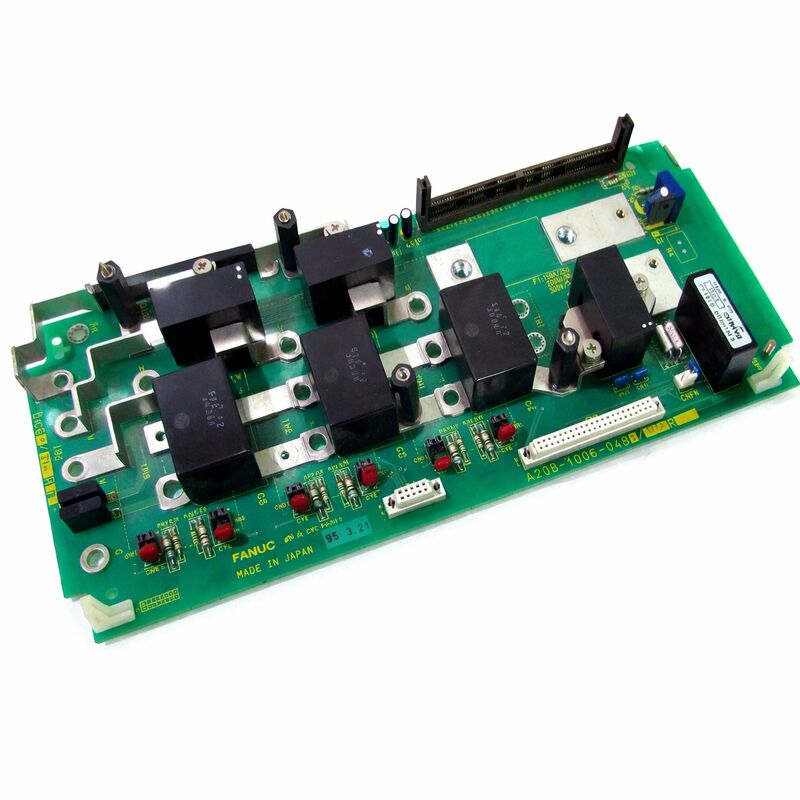

Der A20B-1006-0472 ist das Basis-Verkabelungstafel der Power-Section-PCB eingesetzt in FANUCs A06B-6087-H137 PSM-37 Alpha Power Supply Modul.Der PSM-37 ist ein wichtiger Bestandteil in FANUCs Alpha-Shared-Bus-Drive-Architektur.Es konvertiert die eingehenden drei-phasigen 200~230V AC in den regulierten 283~325V DC Bus, der die Servo-Verstärkermodule (SVM) und Spindelverstärkermodule (SPM) füttert, die damit verbunden sind.
Die A20B-1006-0472 ist, wo diese Energieumwandlung physisch stattfindet.
Innerhalb des 150 mm breiten PSM-37-Moduls sind zwei Boards zusammengebaut: das A20B-1006-0472 Power Board und die A16B-2202-0424 Control Card.Regulierung FeedbackUnd Alarm Logik.
Der A20B-1006-0472 ist, wo die High-Current-Switching passiert.Die DC-Bus-Kondensatoren, die die umgewandelte Spannung filternUnd die Strom- und Spannungssensationsschaltkreise, die an die Steuerungskarte zurückführen.
Die "Alpha Base" Bezeichnung spiegelt seine Position in der Modulversammlung wider.
Die Schraubendecke auf diesem Board sind die physischen Verbindungspunkte für die eingehenden AC-Stromleitungen und für die verschiedenen Monitoring- und Control-Signalverbindungen des Moduls.
Mehrere Input- und Output-Verbindungen dienen dem vollen Satz von Signalen, die der PSM-37 mit dem Maschinen-Power-Cabinet und mit den verbundenen Antriebsmodule austauscht.
| Parameter | Wert |
|---|---|
| Teilnummer | A20B-1006-0472 |
| Hersteller | FANUC Corporation |
| Art der Ware | Alpha PSM-Basis-Verkabelung |
| Aufstellungsreihe | A20B-1006 |
| Kompatibles Modul | Siehe Anhang I der Verordnung (EG) Nr. 396/2005 |
| Verknüpfte Kontrollkarte | A16B-2202-0424 |
| Modul-Ausgabe | 43 kW |
| AC-Eingang | 200 bis 230 V, 3-Phasen, 150 A. |
| Gleichspannungsbus-Ausgang | 283 ∼ 325 V Gleichstrom |
| IGBT-Module | 3 (innerhalb des Moduls) |
| Modulbreite | 150 mm |
| Kühlung | Außenwärmeschlauch + Innen- und Außenventilatoren |
| Endgeräte | Schraubendurchgänge |
| Kompatible CNC | Serien 16i, 18i, 21i |
| Ursprung | Japan |
| Status | Von Hersteller abgesetzt |
FANUCs Alpha-Laufwerk verwendet eine gemeinsame DC-Bus-Architektur.
Das PSM zieht AC-Strom von der Hauptversorgung der Maschine, rectifiziert und reguliert ihn zur DC-Busspannung und verteilt diese Busspannung auf alle angeschlossenen SVM- und SPM-Module.Jedes Antriebsmodul zieht Strom vom Bus ab, wenn es mit dem Motor fährt, und in regenerativer Operation gibt es Strom zurück zum Bus..
Die PSM verwaltet die Busspannung, schützt sie vor Überspannung, wenn die regenerierte Energie übersteigt, was andere Module absorbieren können.und von Unterspannung, wenn die gesamte motorische Nachfrage die Kapazität des PSM übersteigt.
Die IGBT-Module des A20B-1006-0472 führen die AC-to-DC-Umwandlung am Kern dieses Prozesses durch.
Im Gegensatz zu passiven Dioden-Rektifikatoren kann der IGBT-basierte aktive Rektifikator die Input-Current-Wellenform kontrollieren. achieving near-unity power factor and allowing the energy flow to be reversed — enabling regenerative braking energy from the motors to be returned to the AC supply rather than dissipated as heat in braking resistors.
Dies ist der grundlegende Effizienzvorteil der PSM-Architektur gegenüber früheren Antriebssystemen.
Das Frontpanel des PSM-37-Moduls trägt ein einziges siebenstelliges LED-Display, das Alarmcodes zeigt, wenn ein Fehler erkannt wird.Durch Erweiterung, um festzustellen, ob der A20B-1006-0472 die Fehlerquelle ist.
Power board-related alarms include overcurrent in the main power circuit (typically caused by an IGBT failure), abnormal DC bus voltage rise (suggesting a gate drive or IGBT commutation fault),und Hauptkondensator-Ladungsversagen.
Control board-related alarms involvieren typischerweise Kommunikationsfehler, Lüfterfehler oder thermische Sensorenlesungen.
Das Lesen des spezifischen Alarmcodes von der Anzeige und das Mappen auf die Fehlerkategorie ist der richtige erste Schritt, bevor man entscheidet, welches Board ersetzt werden muss.
Das 150mm-Modul hat auch zwei Kühlventilatoren - einen internen und einen externen - plus den externen Heatsink.
Ein AL-02 Alarm (Cooling Fan Stopped) zeigt einen Lüfterversagen an, nicht einen Power Board Fehler.
Ein Fanwechsel ist die Korrekturmaßnahme, und es ist dringend: Weiterbetrieb ohne ausreichende Kühlung verursacht, dass die IGBT-Kreuzungstemperaturen rasch zur Ausfallschwelle steigen.
Die "multiple inputs/outputs" Beschreibung in der Produktbezeichnung des A20B-1006-0472 spiegelt die umfassende Signal-Termination wider, die das Basis-Verkabelungsboard bietet.Beyond the main AC power input and DC bus output connections Das ist eine sehr wichtige Funktion.Das Board beendet die Überwachungssignale für DC Bus-Volt, Modultemperatur, Fan-Status,und die Interconnection Signale, die die PSM-37 mit den angeschlossenen SVM und SPM Modulen austauscht, um das Bus Management zu koordinieren.
Die Schraub-Terminal-Verbindungsmethode auf diesem Board ist Standardpraxis für High-Current-Stromverbindungen in industriellen Antriebssystemen.
Schraubendermine bieten sichere, vibrationsbeständige Verbindungen, die eine Reihe von Drahtgrößen aufnehmen können und die ohne spezielle Werkzeuge für die Wartungsinspektion zugänglich sind.
Für die AC-Eingabe-Terminals, die 150A tragen,Die korrekte Drehmomentleistung an den Schrauben ist kritisch. Eine unterdrehte Verbindung auf diesem aktuellen Niveau erzeugt Wärme, die die Isolierungsabbau beschleunigt und schließlich zu einem Verbindungsversagen führt..
Q1: Der PSM-37 zeigt Alarm AL-07 (DC bus voltage abnormally high) persistently.Ist der A20B-1006-0472 der wahrscheinliche Fehler??
AL-07 with normal load and no heavy regeneration points to a fault in the IGBT active rectifier stage - speziell, ein IGBT, das nicht richtig schaltet, so dass der DC-Bus unkontrolliert steigen kann.Dies ist ein Power Board Fehler auf der A20B-1006-0472..
Die aktive Richtungssteuerungsschleife kann die Busspannung nicht mehr regulieren.
Versuchen Sie nicht, den Betrieb zurückzusetzen und wieder aufzunehmen.
Was sollte auf der A20B-1006-0472 untersucht werden?
Ein plötzlicher Ausfall nach einem Stromereignis zeigt typischerweise auf eine transiente Überspannung, die die IGBT- oder DC-Bus-Kondensator-Ratings überschritt.
Inspizieren Sie die Hauptschutzschlüsse innerhalb des PSM-37-Moduls zuerst. Diese sind die erste Schutzlinie und können sauber geblasen haben.
Wenn die Sicherungen intakt sind, haben die IGBTs oder die Überspannungsschutzgeräte auf dem Strombrett möglicherweise versagt.
Ein Fuse-Ersatz allein ist nicht ausreichend, wenn die zugrunde liegende Ursache Komponentenschäden waren; das Modul erfordert eine professionelle Bewertung, bevor es wieder in Betrieb genommen wird.
Q3: Die A20B-1006-0472 und A16B-2202-0424 Boards werden als nicht separat verfügbar beschrieben.
Spezialist Fanuc-Antriebsdienstleister bieten IGBT-Modulersatz als Reparaturdienst für den PSM-37 an.
Der spezifische IGBT-Modultyp, der im PSM-37 verwendet wird, kann anhand der Komponentenmarkierungen auf dem Board identifiziert werden.
Individuelle Transistor-Modul-Sourcing ist möglich von industriellen Elektronik-Distributoren.
Jedoch erfordert IGBT-Ersatz sorgfältiges Gate-Drive-Schaltkreislauf-Testing, nachdem das neue Modul installiert wurde, und das Ersatzmodule muss thermisch korrekt an die Heatsink gebunden sein.
Dies ist eine Reparatur auf Bordebene, die die richtige Ausrüstung und Expertise erfordert.
Q4: Die Maschine verwendet zwei SPM Spindelmodule und vier SVM Servomodule, verbunden mit einem einzigen PSM-37.
Die PSM-37 liefert 43kW kontinuierlich.
Die verbundenen Antriebsmodule müssen ihre kombinierte Spitzenanforderung nicht übersteigen.
Überprüfen Sie die Nameplate-Ratings jedes angeschlossenen SPM- und SVM-Moduls und summieren Sie ihre Peak-Current-Ziehungen.
Wenn die kombinierte Spitzennachfrage 43 kW erreicht oder überschreitet, ist der PSM-37 für die Konfiguration untergroß und sollte durch einen höher bewerteten PSM ersetzt werden.oder die Beschleunigung der Maschine sollte reduziert werden, um die Spitzenstromzufuhr zu begrenzen..
Q5: Die PSM-37 ist von einer Maschine, die stillgelegt wird. Ist es wert, das A20B-1006-0472 Powerboard als Ersatz zu retten?
Eine stillgelegte PSM-37 mit bekannter guter Service-Geschichte ist eine wertvolle Quelle für Ersatzteile, vorausgesetzt, der Zustand des Boards wird beurteilt, bevor er in Produktion gebracht wird.Inspizieren Sie die IGBT-Module nach Anzeichen von thermischer Belastung oder mechanischem Schaden..
Measure the DC bus capacitors' capacitance and ESR if test equipment is available. Measure the DC bus capacitors' capacitance and ESR if test equipment is available. Measure the DC bus capacitors' capacitance and ESR if test equipment is available. Measure the DC bus capacitors' capacitance and ESR if test equipment is available. Measure the DC bus capacitors' capacitance and ESR if test equipment is available.
Ein Board von einer Maschine, die aufgrund von Obsoleszenz, anstatt eines Antriebsversagens, zurückgezogen wurde, kann in hervorragendem Zustand sein und für viele weitere Jahre geeignet sein.
