| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A20B-1005-0420 |

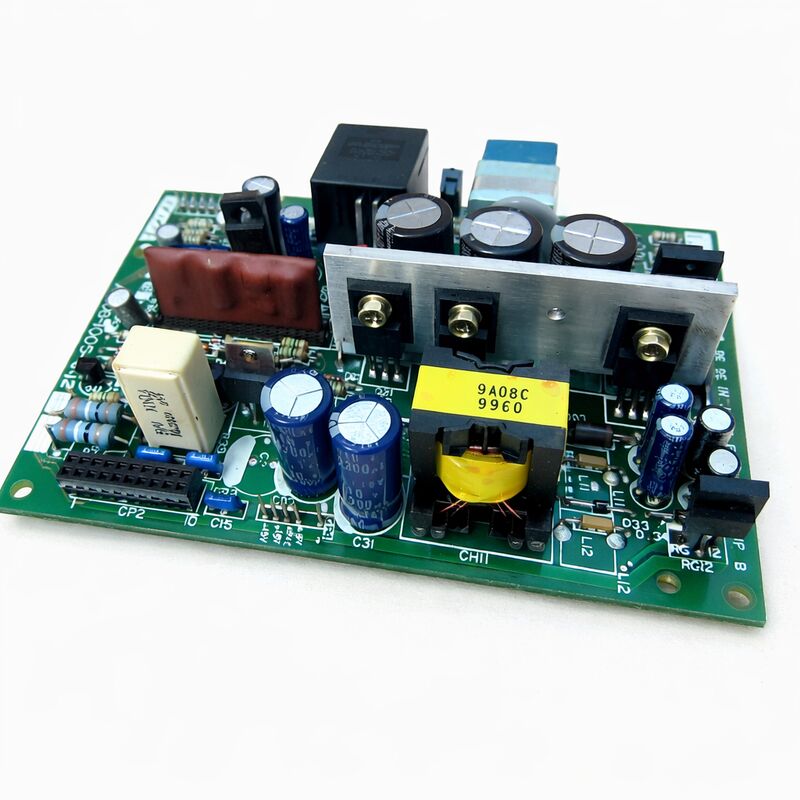

DieFANUC A20B-1005-0420is the power supply PCB for FANUC's Series 16B/18B/21B generation CNC controllers — the "B-series" generation that bridges the earlier analogue A-series controls and the subsequent i-series digital controls, die die Zeit in den 1990er Jahren repräsentiert, in der FANUC CNC die vorherrschende Wahl in der globalen Werkzeugmaschinenherstellung war.
Das 24VDC-Eingangsdesign des A20B-1005-0420 ist verständlich, da es eine absichtliche architektonische Abwechslung vom in früheren FANUC-Steuerungsgenerationen verwendeten Ansatz für die Stromversorgung darstellt.
Earlier FANUC power supply designs (such as those in the Series 16A and 15A controllers) accepted AC mains input directly and included their own rectification and power factor correction stages on the PSU board.
Der Ansatz der B-Serie verlegte diese primäre Leistungsstufe vom PSU-Board des CNC-Controllers auf eine separate,eine externe 24VDC-Stromversorgung .
Die Gründe für diese Architekturänderung sind praktisch.FANUC vereinfachte die CNC-Schaltplatte ¥ die A20B-1005-0420 muss nur die Gleichspannungsumwandlung von der gelieferten 24V auf die niedrigeren regulierten Spannungen der CNC-Logik- und Analogschaltkreise bewältigen.
Das Brett ist kleiner, erzeugt weniger Wärme und ist dadurch zuverlässiger.
Die 24VDC-Versorgung der Platine ist in der Regel von den anderen 24VDC-Schaltkreisen der Maschine isoliert (Sensoren, Magnetvorrichtungen,Kontaktoren) zur Verhinderung der Verbindung von Maschineneingang/Ausgangstransaktionen mit der internen Stromversorgung der CNC.
| Parameter | Wert |
|---|---|
| Eingangsspannung | 24VDC |
| Bezeichnung Typ C | Für 16B, 18B (FS-18TB, FS-18GB) |
| Bezeichnung Typ B | Für 21B, 210B (FS-21TB, FS-21MB) |
| Montierung | Piggyback auf der I/O-Schaltfläche |
| Ausgangsschienen | +5V, ±15V und Hilfsschienen |
| Reihe | A20B-1005 |
| Ursprung | Japan |
Bei den Steuerständen der FANUC-Baureihen 18B und 21B besteht die Stromversorgung aus zwei Schichten.Die untere Schicht ist die I/O-PSU-Leistungskarte eine größere Leistungskarte, die die Schnittstelle zwischen der 24VDC-Eingabe, den internen Leistungsbus der CNC und die I/O-Schaltkreise der Maschine (Eingangsmodule, Ausgangsmodule, Relaisoberfläche).
Die oberste Schicht, die direkt auf dem I/O-PSU-Board in einer Piggyback-Anordnung montiert ist, ist die A20B-1005-0420 die Platine, die die von der CNC-Logik benötigten präzise regulierten Gleichspannungsschienen erzeugt,Speicher, Servo-Schnittstelle und Anzeigeelektronik.
Diese zweischichtige Anordnung ermöglicht es, die Platten bei der Fehlerfindung zu trennen. If the CNC's operator panel lights and I/O are functional (indicating the I/O PSU board is delivering 24V to the machine interface circuits) but the CNC's CPU and memory modules are not initialising (indicating a failure in the logic supply rails), wird der Fehler auf der oberen Platte A20B-1005-0420 lokalisiert.
Wenn dagegen sowohl die Maschine I/O als auch die CNC-Logik gleichzeitig versagen, kann der Fehler in der 24VDC-Versorgung der gesamten Baugruppe liegen.
Die -0420-Variante (Typ C für 16B/18B, Typ B für 21B mit großer Kapazität) ist die schwerere der beiden gängigen Varianten.Die -0421 (die kleine Kapazität Typ B für 21B, und Typ C für 18C/16C).
Maschinen mit mehr E/Ausgängen, größeren Servosystemen oder höheren Leistungsanzeigen benötigen die höhere Kapazität -0420 Variante.
Substituting the lower-capacity -0421 in a machine requiring the -0420 may result in supply rail sag under full load — a common cause of intermittent alarms that are difficult to trace without measuring supply voltages under operational load.
Stromversorgungsfehler in der CNC-Generation der B-Serie zeigen charakteristische Muster, die erfahrene Wartungstechniker erkennen:
Die CNC scheint tot zu sein:Kein Display, kein Fan-Antwort vom CNC-Kühlventilator, keine LED-Aktivität auf irgendeiner Platine.
Dies deutet auf einen vollständigen Stromversorgungsfehler hin prüfen Sie zuerst die 24VDC-Versorgung am Eingangsterminal, überprüfen Sie anschließend, ob die Sicherungen auf den PSU-Boards geblasen sind, und vermuten Sie dann den A20B-1005-0420 selbst.
Die CNC wird teilweise initialisiert und dann gestoppt:Die CNC beginnt mit dem Booten LEDs leuchten kurz auf der Hauptplatine, das Display zeigt einen Startbildschirm, dann stoppt es und zeigt einen Systemalarm.
Dies deutet auf eine Stromversorgung hin, die Lichtlaststrom (bei Starten mit den meisten Modulen, die noch nicht aktiv sind) erzeugen kann, aber keine stabile Spannung unter voller Last aufrechterhalten kann.
Messen Sie die +5-Volt-Versorgungsschiene unter voller Systembelastung eine Schiene, die mit allen aktiven Modulen unter 4,75 V sinkt, aber 5 zeigt.05V mit der CNC in der Anfangsstartphase bestätigt eine Versorgung mit unzureichender Stromkapazität.
Intermittierende Systemwarnsignale im Zusammenhang mit der Umgebungstemperatur:Die CNC läuft bei Kälte korrekt, erzeugt aber nach 30 bis 60 Minuten zufällige Alarme (Speicherparitätsfehler, System-Alarme).
Dies ist das klassische Symptom der Alterung eines elektrolytischen Kondensators. Kondensatoren sind besser kalt und zeigen eine erhöhte ESR bei Erwärmung.Verursachen der Versorgungsschiene eine erhöhte Wellenbildung bei Betriebstemperatur, die die Speicher- und Logikkreise stört.
Alarm 910 (SRAM-Paritätsfehler) nicht durch Akkuversagen verursacht:Wenn die SRAM-Batterie gut bestätigt wird, aber Alarm 910 zeitweise erscheint, ist ein Problem mit der Versorgungsspannungswelle der nächste Verdächtige CMOS-SRAM-Schaltkreise sind empfindlich auf die Versorgungsspannungswelle,und eine Versorgungsanlage mit degradierten Kondensatoren kann genügend Wellen erzeugen, um Paritätsfehler zu verursachen, ohne dass die Versorgungsspannung ihren nominalen Toleranzbereich verlässt.
Die A20B-1005-0420 gehört zu den am häufigsten gewarteten Platinen im Wartungs-Ökosystem der FANUC-B-Serie.Die Funktionsfähigkeit des Controllers wird durch die Funktionsfähigkeit des Controllers beeinflusst..
Spezialisierte FANUC-Servicezentren schließen in der Regel den vollständigen Kondensatorwechsel während der Überholung der Leistungsanlage, unabhängig vom angegebenen Fehler, als Standardpraxis ein.
Dieser präventive Ansatz ist wirtschaftlich sinnvoll: Der Kondensatorwechsel erhöht die Reparaturkosten minimal.aber beseitigt die häufigsten zukünftigen Ausfallmodus, bevor es die Maschine zurück in die Werkstatt.
Austauschdienste (Versand einer sanierten getesteten Einheit gegen die defekte Platine, oft mit einer Garantie von 6-12 Monaten) sind der praktischste Weg, um die Ausfallzeiten der Maschine zu minimieren.
Having a spare A20B-1005-0420 held on site is standard practice in facilities with multiple machines fitted with Series 18B or 21B controls — the part is common enough that the investment is easily justified against the daily production loss of an unplanned machine stoppage.
F1: Die A20B-1005-0420 wird als eine Variante mit großer Kapazität beschrieben. Was ist im Vergleich zur -0421 speziell größer?
Der -0420 liefert einen höheren Gesamtstrom über seine regulierten Schienen als der -0421.dasselbe Formfaktor-Board verschiedene Steuerungskonfigurationen bedient, indem es verschiedene Strommengen bietet.
Steuerungen mit mehr E/A-Modulen, höheren Leistungs-Servoverstärkeranschlüssen oder größeren Anzeigeeinheiten ziehen mehr Strom aus der PSU; sie benötigen den -0420 (große Kapazität).
Einfachere Steuerungen mit weniger Modulen ziehen weniger Strom und verwenden den -0421 (kleine Kapazität).
Die Teilnummern in der Originalmaschinenkonfigurationsdokumentation bestätigen, welche Variante für die bestimmte Maschine richtig ist.
F2: Kann die Toleranz der 24VDC-Versorgungsspannung den Betrieb des A20B-1005-0420 beeinflussen?
Ja, der 24VDC-Eingang zum A20B-1005-0420 sollte innerhalb der vom Board angegebenen Eingangstoleranz ∼ typischerweise 24VDC ±10% (21,6V bis 26,4V) bleiben.Versorgungsspannungen unterhalb des Mindestwerts führen dazu, dass die internen Gleichspannungs-Gleichspannungsumrichter außerhalb ihres Regulierungsbereichs arbeiten, wodurch die Stabilität der Ausgangsbahnen verringert wird.
Spannungen, die deutlich über dem maximalen Risiko liegen, den Eingangsschutz und die Schaltkomponenten der Platine zu beschädigen.
Die Leistung von 24 VdC sollte an den Eingangsobjekten der Stromversorgungskarte gemessen werden (nicht an der Stromversorgungseinheit selbst,die Leistung der Stromversorgung ist nicht ausreichend.
F3: Nach dem A20B-1005-0420-Austausch zeigt die CNC Alarm 910 (SRAM-Paritätsfehler). Ist dies der Fehler der Ersatzkarton?
Alarm 910 immediately after a PSU board replacement suggests a supply voltage issue rather than a board fault — the new board may have slightly different output characteristics that expose an SRAM battery issue that the original board was masking, oder die Ersatzteile haben möglicherweise eine Randleistung, die zu Problemen mit der SRAM-Spannungsempfindlichkeit führt.
Überprüfen Sie zuerst die SRAM-Batteriespannung.
Messen Sie dann die +5V- und ±15V-Schienen mit vollständig geladenem System.CNC-Parameter aus dem Backup neu laden die SRAM-Daten können während des Austauschvorgangs beschädigt worden sein (insbesondere wenn die Maschine während eines Installationsschrittes des SRAM-Moduls ausgeschaltet wurde).
F4: Ist der A20B-1005-0420 mit den Steuerungen der FANUC-Serie 20 sowie 21B kompatibel?
Die Serie 21B und die Serie 20 sind unterschiedliche Hardware-Generationen mit unterschiedlichen Rack-Architekturen.
Die A20B-1005-0420 wurde speziell für die Serie 21B (und ihre verwandten Varianten 210-B) entwickelt.
Bestätigen Sie die spezifische Variante des CNC-Systems - Serie 20 vs. Serie 21 - anhand der Original-Hardware-Dokumentation, bevor Sie eine Ersatzteilversorgung bestellen.Da die beiden Systeme auf Ebene der PSU nicht austauschbar sind,.
F5: Welche Sicherungen auf der A20B-1005-0420 sollten überprüft werden, bevor festgestellt wird, dass das Brett versagt hat?
Die A20B-1005-0420 umfasst typischerweise eine oder mehrere auf dem Brett montierte Sicherungen zum Schutz der 24VDC-Eingangsleitung und, in einigen Konfigurationen, einzelne Ausgangsschienen.
Diese Sicherungen sind zugänglich, wenn das Brett vom Regal entfernt ist.
Eine geblasene Einstiegsschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutzschutz schutzschutzschutzschutzschutzschutzschutzschutzkeine LED-Aktivität .
Überprüfen Sie alle auf dem Brett montierten Sicherungen visuell und mit einem Kontinuitätsprüfer, bevor Sie feststellen, dass die Leistungsumwandlungsschaltung des Brettes versagt hat.
Eine Sicherung, die unmittelbar nach dem Austausch erneut explodiert, zeigt einen echten Überstromfehler nachgelaufen an, der behoben werden muss, bevor die PSU sicher betrieben werden kann.
