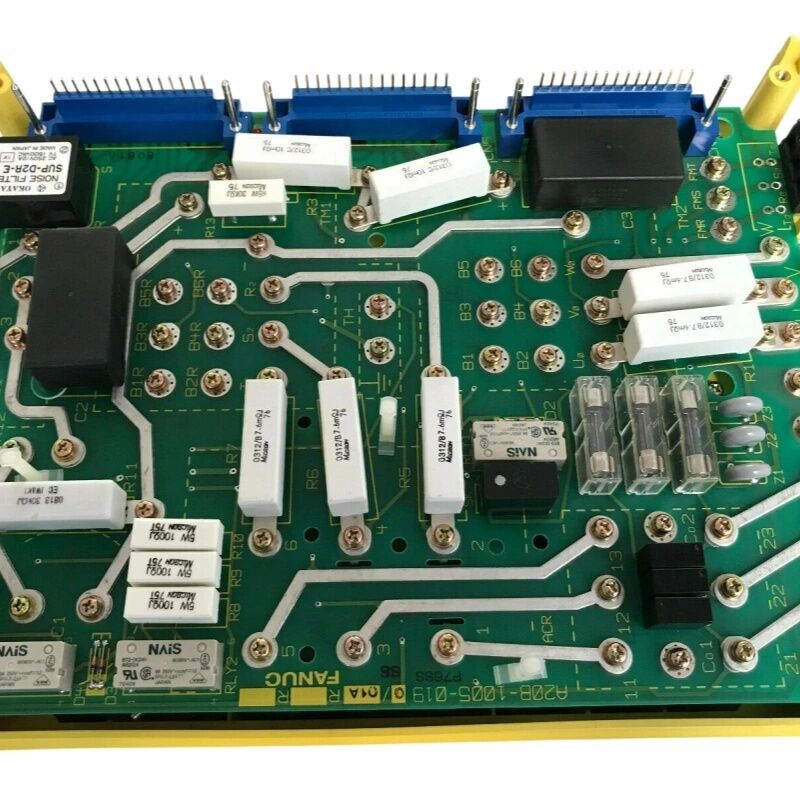

Fanuc A20B-1005-0190 PC-Board A20B10050190 A2OB-1OO5-O19O

FANUC A20B-1005-0190∙ Spindeldrive-PCB

Teilnummer:Einheitliche Datenbank

Hersteller:FANUC Corporation (Japan)

Typ der Ware:PCB mit Spindelantrieb

Aufstellplattenreihe:A20B-1005

Anwendung:FANUC Wechselstromspindelantriebssysteme

Übersicht

Die A20B-1005-0190 ist eine Spindeldruckplatte aus der A20B-1005-Serie von FANUC.Es handelt sich um eine interne Steuerungsplatte innerhalb des Wechselstromspindelantriebssystems von FANUC, die die Elektronik steuert, wie der Spindelverstärker Steuerungssignale verarbeitet., überwacht den Motorstrom und kommuniziert mit der CNC-Steuerung.

Spindelantriebs-PCBs besetzen den Steuerungsbereich des Verstärkers und beherbergen die Signalverarbeitungslogik, die CNC-Spindelbefehle in die tatsächlichen Antriebssignale umwandelt, die die Leistungsstufe ausführt.

Spindelantriebe in CNC-Werkzeugmaschinen stellen anspruchsvolle Betriebsanforderungen dar.

Die Spindel beschleunigt sich bis zur Schneidgeschwindigkeit, läuft kontinuierlich unter variabler Schneidlast, verlangsamt sich, kehrt für das Klopfen zurück,und Orientierungen genau für Werkzeugwechsel, oft tausende Male pro SchichtDie Steuerungsplatte übernimmt die mit diesen Operationen verbundene Logik kontinuierlich.

Er liest den Drehzahlbefehl der CNC, überwacht die tatsächliche Geschwindigkeit des Motors, steuert die Stromgrenzen und meldet Fehler.

Die A20B-1005-Serie umfasst Steuerplatten für spezifische AC-Spindelantriebe.

Diese Platine stellt die richtige Steuerungselektronik für den gezielten Verstärker bereit, die der Signaloberfläche, der Schutzlogik und dem Kommunikationsprotokoll dieser spezifischen Antriebsgeneration entspricht.

Schlüsselmerkmale

Steuerungsplatte gegen Leistungsschritt

Ein Spindelantrieb besteht aus zwei Abschnitten: der Leistungsstufe und dem Steuerungsbereich.Der Steuerbereich enthält die PCBs, die bestimmen, wie diese Transistoren wechseln. Es ist das Gehirn des Antriebs..

Der A20B-1005-0190 ist ein Steuerungssektionsbrett. Wenn ein Spindeldreiber einen Fehler entwickelt, bestimmt das Wissen, welcher Abschnitt versagt hat, ob ein Kontrollbrettersatz den Antrieb wiederherstellt.

Zu den Fehlern der Steuerplatine gehören: Nichtverarbeitung der Befehle der CNC, falsche Geschwindigkeitsregelung, Kommunikationsfehler zwischen Antrieb und CNC und Fehlfunktionen der Fehlererkennung.Ausfälle der Stromversorgung beinhalten Schäden an den Ausgangstransistoren, was zu Motorstromunregelmäßigkeiten und schweren Überstromfehlern führt.

Viele Spindelantriebsfehler, die als Leistungsstufenprobleme erscheinen, haben ihren Ursprung in der Steuerelektronik.

Ein Gate-Driver-IC auf der Steuerungsplatte sendet einen falschen Impuls, wodurch die Leistungstransistoren zur falschen Zeit ausgehen.Der Ersatz der Steuerplatine ist in diesen Fällen der erste richtige Diagnosevorgang..

Spindelsteuerungssignalabfluss

Die CNC gibt einen Spindelgeschwindigkeitsbefehl ein digitaler Wert, der die Ziel-RPM darstellt.

Die Platine wandelt den Befehl in die entsprechende Frequenzreferenz für den PWM-Schaltkreis des Antriebs um, der dann die Ausgangsspannung zum Motor moduliert.

Gleichzeitig liest die Steuerplatine Rückkopplungssignale ab: durch Stromwandler gemessener Motorstrom, die tatsächliche Spindelgeschwindigkeit des Encoders oder Sensors,und der thermische Zustand des Antriebs durch Temperatursensoren.

Diese Rückkopplungssignale schließen die Steuerungsschleife, die die Leitung kontinuierlich anpasst, um den Unterschied zwischen der befohlenen und der tatsächlichen Geschwindigkeit zu minimieren.

Fehlerzustände, die von der Steuerplatine erkannt werden ∙ Überstrom, Überspannung, Verschlüsselungsverlust,Übertemperatur führt dazu, dass der Antrieb einen Alarm an die CNC sendet und die Ausgabe abschaltet, um Motor und Antriebshardware zu schützen.

Ersatz und Parameterüberprüfung

Nach der Installation eines Ersatzspindelantriebs-PCB müssen die Parameter des Antriebs möglicherweise überprüft oder wiederhergestellt werden.

Die Steuerplatine behält typischerweise Antriebsspezifische Einstellungen bei: Motorparameter, Stromgrenzwerte, Drehzahlkalibrierwerte und anwendungsspezifische Einstellungen.

Nach dem Austausch überprüfen Sie die Einstellungen der Parameter, indem Sie die Parameteranzeige des Antriebs mit der Dokumentation der Maschine vergleichen.

Wenn das vorherige Brett mit benutzerdefinierten Parameter-Einstellungen betrieben wurde, müssen diese aus einer aufgezeichneten Parameterliste wiederhergestellt werden, bevor die Spindel wieder in die Produktion zurückgeführt wird.

Häufig gestellte Fragen

F1: Die Spindel zeigt sofort bei Beschleunigung einen Überstrom-Alarm an. Die Leistungstransistoren testen gut. Könnte das Steuerbrett A20B-1005-0190 fehlerhaft sein?

Ein Überstrom-Alarm mit intakten Leistungstransistoren zeigt auf den Torantrieb oder Strommessschaltkreise auf der Steuerung.

Ein fehlerhafter Gate-Treiber kann dazu führen, dass die Ausgangstransistoren falsch schalten, was zu einem Stromschub führt, der die Überstromerkennung auslöst.

Die Steuerplatine ist zu ersetzen und die Parametervorgaben zu überprüfen, bevor der Antrieb unter Last getestet wird.

F2: Die Drehzahl der Spindel wechselt während des Schneidens zwischen den Werten. Der Motor und der Encoder erscheinen unbeschädigt. Was sollte auf der Steuerungskarte überprüft werden?

Geschwindigkeitsjagd mit intaktem mechanischem System ist ein Geschwindigkeitsregler-Tuning oder Feedback-Verarbeitung Problem.

Überprüfen Sie das Encoder-Feedbacksignal am Eingang der Steuerplatine, bestätigen Sie saubere, konsistente Impulse.

Wenn die Signale und Parameter korrekt sind, können die Drehzahlreglerkreise der Steuerplatine defekte Komponenten aufweisen, die die Regelkvalität beeinträchtigen.

F3: Nach dem Austausch des Brettes läuft die Spindel, aber die Orientierung wird nicht richtig abgeschlossen.

Die Orientierung der Spindel basiert auf dem Z-Pulssignal des Encoders und den im Antrieb gespeicherten Orientierungsparametern.

Nach dem Austausch des Boards, bestätigen Sie, dass die Orientierungsparameter von der alten Konfiguration übertragen wurden.

Wenn die Parameter korrekt sind, muss überprüft werden, ob das Z-Signal die Ersatzteile an ihrem korrekten Eingangsterminal erreicht.

F4: Die Antriebseinschaltsequenz zeigt einen normalen Start, aber die Spindel versagt, wenn die CNC ihren ersten Geschwindigkeitsbefehl sendet.

Dieses Muster normaler Selbsttest, aber Fehler beim ersten CNC-Befehl legt auf ein Kommunikationsschnittstellenproblem auf der Steuerplatine hin.

Die Platine besteht den Selbsttest, kann aber den seriellen Befehl der CNC nicht richtig interpretieren.

Überprüfen Sie die seriellen Kommunikationsverbindungen zwischen der CNC und dem Laufwerk.

F5: Wie sollte dieses Brett als vorbeugendes Ersatzteil gelagert werden?

In einer antistatischen Verpackung bei stabiler Raumtemperatur aufbewahren.

Vor dem Kauf eines Ersatzteils werden die Parameter-Einstellungen von der derzeit installierten Platine aufgezeichnet Die Dokumentation der Parameter-Einstellungen bedeutet eine schnellere Wiederherstellung, wenn das Ersatzteil benötigt wird.

Ein Ersatzbrett mit bekanntem guten Zustand und dokumentierten Parametern halbiert die Ausfallzeit bei einem Spindeldrehversagen.
