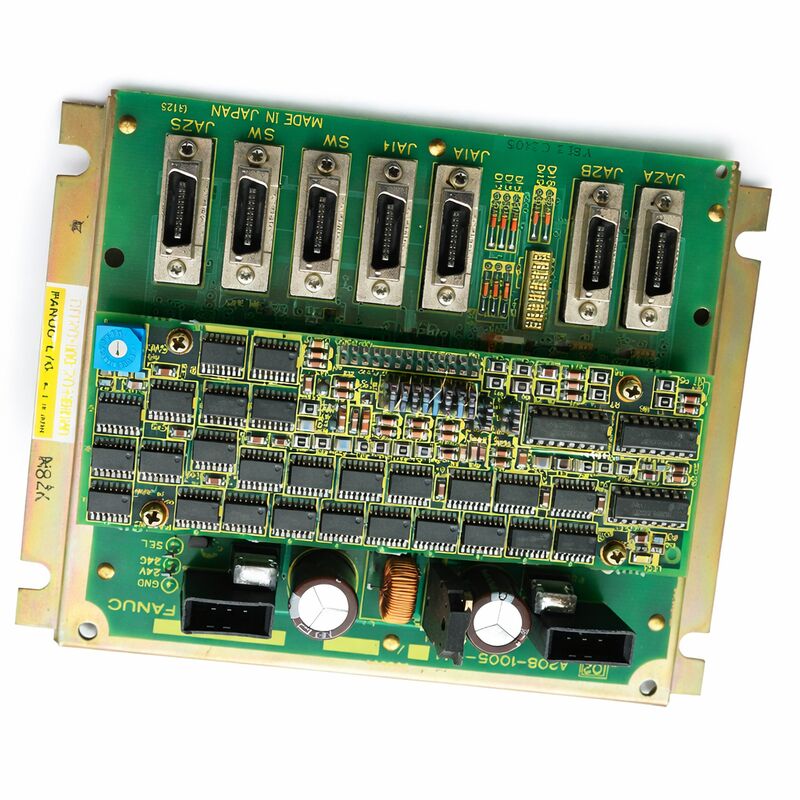

FANUC A20B-1005-0110 DPD/MDI Video Switcher Platine

Einige FANUC-Platinen lassen sich leicht anhand ihres Einbauorts in der Maschine definieren: Stromversorgung, Bewegung, Speicher, E/A.

Die A20B-1005-0110 ist anders. Öffentliche Angebote bezeichnen sie als DPD/MDI Video Switcher Platine, Teil der A20B-1005 Serie.

Das platziert sie eindeutig auf der Video- oder Display-Signal-Seite der Steuerungs-Hardware, wo die Hauptanforderung die korrekte Anpassung des Signalwegs ist und nicht der Austausch von Leistungsteilen.

Für Steuerungssysteme, die noch auf der ursprünglichen FANUC-Display-Architektur basieren, wird eine Video-Switcher-Platine normalerweise anhand der genauen Platinennummer und der installierten Schnittstellenanordnung ausgewählt. Der Name des Teils deutet stark auf eine Umschaltfunktion zwischen DPD und MDI Display-bezogenen Abschnitten hin, daher ist dies die Art von Platine, die anhand des Anwendungskontexts und nicht nur anhand der Steckerform oder der Platinengröße abgeglichen werden sollte.

Technischer Überblick

Tatsächliche Anwendungen

Die A20B-2001-0850 wird in FANUC R-J2 Mate Steuerungssystemen verwendet, wo eine 2-Slot-Backplane-Platine erforderlich ist, um das Layout der Controller-Platine zu unterstützen. Praktisch wird sie typischerweise bei der Reparatur von Schaltschränken, dem Austausch von Backplanes oder der Wiederherstellung eines bestehenden R-J2 Mate Controllers angewendet, wenn die ursprüngliche Rack-Struktur unverändert bleiben muss.

Diese Platine ist besonders relevant in Anwendungen, bei denen die ursprüngliche Steuerung das gleiche Platinen-Verbindungsformat beibehalten muss, wie z. B. bei der Reparatur von Robotersteuerungen, Modernisierung von älteren FANUC-Steuerungen und Servicearbeiten an installierten R-J2 Mate Systemen verwendet.

Da es sich um eine Backplane und nicht um eine Logikprozessorplatine handelt, ist ihr realer Wert am höchsten, wenn das Ziel darin besteht, die Slot-Ausrichtung und die Board-zu-Board-Konnektivität innerhalb des Controllers zu erhalten.

FAQ

F1. Welche Art von Platine ist die A20B-1005-0110?
Es ist eine DPD/MDI Video Switcher Platine. Öffentliche Produktangebote verwenden diese genaue Beschreibung, daher sollte sie als Display-Pfad-Platine und nicht als Stromversorgungsplatine, CPU-Karte oder Speichermodul behandelt werden.

F2. Was macht diese Platine im System?
Basierend auf ihrem veröffentlichten Namen gehört diese Platine zum Video-Umschaltpfad der Steuerung. Praktisch ist sie dazu bestimmt, Video-bezogene Signale zwischen den DPD- und MDI-Seiten der Steuerungsschnittstelle zu verwalten oder weiterzuleiten.

F3. Was sollte bei der Auswahl der A20B-1005-0110 überprüft werden?
Die Hauptprüfungen sind die genaue Teilenummer, den installierte Display-Konfiguration und ob die Steuerung die gleiche DPD/MDI Video-Umschaltanordnung verwendet.

Da die öffentliche Beschreibung sehr spezifisch ist, basiert die sicherste Übereinstimmung auf dem ursprünglichen Platinenetikett und dem installierten Display-Hardwarepfad.

F4. Wie sollte die Beschreibung “DPD/MDI Video Switcher” verstanden werden?
Sie sollte als die primäre funktionale Identität der Platine gelesen werden. “Video Switcher” zeigt an, dass es sich nicht nur um eine passive Platine handelt, während “DPD/MDI” die Signalumgebung angibt, zu der sie gehört. Bei der Auswahl eines Ersatzteils sind diese Begriffe wichtiger als das Aussehen der Platine allein.

F5. Was ist am wichtigsten vor dem Austausch zu bestätigen?
Bestätigen Sie vor dem Austausch die vollständige Platinennummer, den Display-Abschnitt, mit dem sie verbunden ist und ob das ursprüngliche Problem tatsächlich bei der Switcher-Platine und nicht beim Monitor, der Tastatur/Display-Einheit oder dem Verkabelungspfad liegt.

Da dieses Modell in der Display-Kette sitzt, ist eine genaue Fehlerisolierung wichtig, bevor der Video-Switcher als defektes Teil betrachtet wird.
