FANUC A20B-1004-0730 | AC-Spindel-Verstärker-Leistungsplatine — Serie A06B-6064, Herkunft Japan

Teilenummer: A20B-1004-0730

Hersteller: FANUC Corporation (Japan)

Produkttyp: Spindel-Verstärker-Leistungsplatine (Power Card)

Platinenserie: A20B-1004

Kompatible Antriebseinheit: FANUC AC-Spindel-Servoeinheit Serie A06B-6064

Kompatible Motoren:Spindelmodelle 6S, 8P, 12P (Software 9A50)

Übersicht

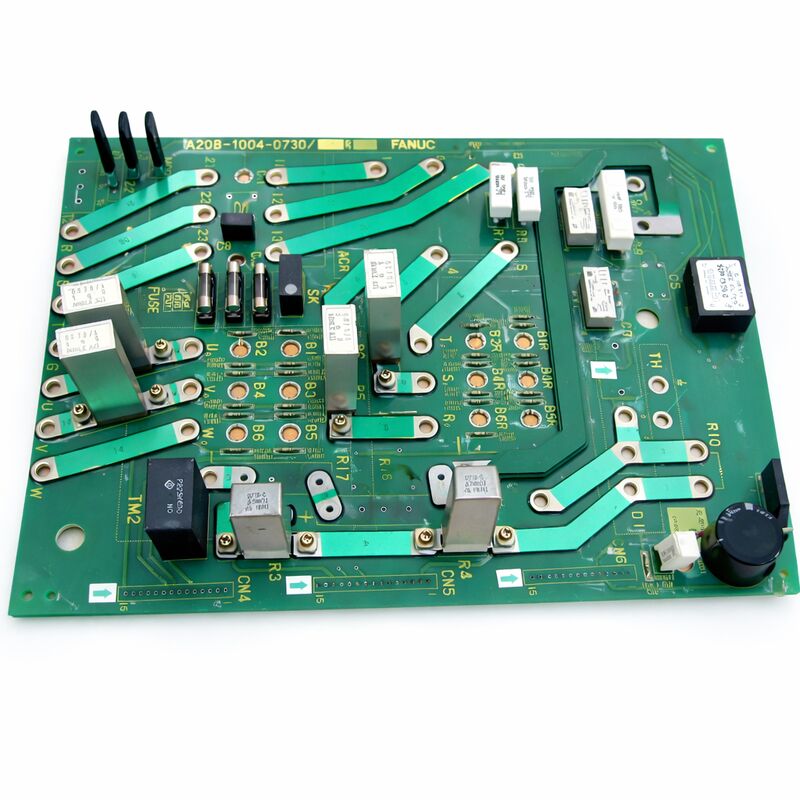

Die A20B-1004-0730 ist die Leistungsplatine — auch Power Card genannt — für die AC-Spindel-Servoeinheit der Serie A06B-6064 von FANUC.

Die 6064 ist eine der etablierten AC-Spindel-Verstärkerplattformen von FANUC, die häufig in CNC-Drehzentren und Bearbeitungszentren eingesetzt wird, die mit FANUC-Spindelmotoren der Leistungsklassen 6S, 8P und 12P ausgestattet sind.

Innerhalb der kompletten Spindelantriebseinheit ist die Leistungsplatine die Komponente, die zwischen der Steuerelektronik und den Leistungstransistoren geschaltet ist — sie leitet die Gate-Ansteuersignale, die die IGBT-Ausgangstransistoren schalten, und verarbeitet die Stromrückkopplungssignale, die die Steuerplatine zur Regelung des Spindelmotorstroms verwendet.

Die Antriebseinheit A06B-6064 ist eine feldservicefähige Baugruppe.

Sie enthält mehrere Platinen: die Hauptsteuerplatine, eine Hilfssteuerkarte und diese Leistungsplatine. Wenn ein Spindelverstärker einen Fehler aufweist, ermöglicht die Identifizierung der ausgefallenen Platine innerhalb der Einheit einen gezielten Austausch anstelle eines vollständigen Austauschs der Antriebseinheit.

Die A20B-1004-0730 ist die Leistungsteilplatine — die Komponente, die den Hochleistungs-Schaltkreisen am nächsten liegt.

Die Leistungsplatine ist im Gehäuse des Spindelverstärkers montiert. Sie ist mit den IGBT-Transistormodulen auf dem Kühlkörper, den Bussspannungs-Messschaltungen und den Stromerfassungselementen verbunden.

Ihre Aufgabe ist es, die Steuersignale mit geringer Leistung von der Steuerplatine zu empfangen und sie in die Gate-Ansteuerpegel zu übersetzen, die zum Schalten der Hochstrom-Ausgangstransistoren erforderlich sind, die den Spindelmotor mit Strom versorgen.

Wichtige Spezifikationen

Die Antriebseinheit A06B-6064 — Architektur und Platinenlayout

Die Spindelantriebe der Serie 6064 von FANUC sind dreiphasige AC-Wechselrichterantriebe, die zur Stromversorgung von FANUC AC-Spindelmotoren entwickelt wurden. Der Antrieb wandelt die eingehende dreiphasige AC-Versorgung in DC um und rekonstruiert dann variable Frequenz und variable Spannung, um den Motor zu steuern.

Die Leistungstransistoren (IGBTs), die die AC-Rekonstruktion durchführen, sind auf dem Kühlkörper montiert und sind die leistungshöchsten Elemente im Antrieb.

Die Leistungsplatine A20B-1004-0730 befindet sich in der Schicht zwischen der Steuerelektronik und diesen Leistungstransistoren.

Die Steuerplatine erzeugt die PWM-Steuersignale, die definieren, wie und wann jeder Ausgangstransistor schalten soll.

Diese Signale haben Logikpegel — zu niedrig in der Spannung und zu schwach im Strom, um die IGBT-Gates direkt anzusteuern.

Die Leistungsplatine enthält Gate-Treiber-Schaltungen, die diese Steuersignale auf die von den IGBTs benötigten Pegel verstärken.

Sie enthält auch die Bootstrap-Schaltungen und Pegelwandler, die zum Ansteuern der High-Side-Transistoren in jedem Phasenbein erforderlich sind.

Zusätzlich verarbeitet die Leistungsplatine die Stromrückkopplungssignale von den Stromsensoren des Antriebs.

Diese Signale repräsentieren die tatsächlichen Motorphasenströme. Die Leistungsplatine konditioniert diese Signale und leitet sie zurück an die Steuerplatine, die sie zur Schließung des Stromregelkreises verwendet.

Kompatible Motorklassen der Serie 6064

Die Serie A06B-6064 umfasst Antriebseinheiten, die auf spezifische FANUC-Spindelmotormodelle abgestimmt sind.

Die Leistungsplatine A20B-1004-0730 wird in Antriebsvarianten verwendet, die mit den Spindelmotormodellen 6S, 8P und 12P kompatibel sind. Diese Bezeichnungen beziehen sich auf die Leistungs- und Geschwindigkeitsklasse des Motors innerhalb des FANUC-AC-Spindelmotorbereichs.

Die Motoren 6S, 8P und 12P repräsentieren einen Bereich von moderater bis höherer Leistung für Spindelapplikationen.

Die 6S ist ein Motor der 6-Ausgangsklasse, geeignet für kleinere Bearbeitungszentren und Drehzentren mit moderaten Spindel-Leistungsanforderungen.

Die 12P repräsentiert eine größere Motorklasse mit höherer Dauerleistung, die in schwereren Schneidanwendungen eingesetzt wird.

Die Leistungsplatine muss mit dem Nennstrom der Antriebseinheit übereinstimmen.

Eine Leistungsplatine aus einer niedriger bewerteten Einheit, die in einer höher bewerteten Einheit installiert ist, würde im Normalbetrieb überlastet werden.

Bestätigen Sie immer die vollständige Bestellnummer der Antriebseinheit, bevor Sie eine Ersatz-Leistungsplatine beschaffen.

Fehlermuster der Leistungsplatine

Fehler der Leistungsplatine in Spindelantrieben führen tendenziell zu spezifischen Alarmmustern. Gate-Treiber-Ausfälle führen dazu, dass eine oder mehrere Ausgangsphasen fehlen oder verzerrt sind — der Motor erhält unausgeglichenen Strom, überhitzt und der Antrieb meldet Überstrom oder Phasenausfall.

Ein beschädigter Gate-Treiber für eine bestimmte Transistorposition erzeugt ein erkennbares Muster auf einem Oszilloskop: die Ausgangsstromwelle der betroffenen Phase ist verzerrt oder fehlt.

Fehler der Strommessschaltung führen zu falschen Stromrückkopplungen.

Die Steuerplatine empfängt falsche Stromdaten und befiehlt entweder falsche Motorströme, oder der gemessene Überstromalarm wird ohne tatsächliches Überstromereignis ausgelöst.

Fehler der Bussspannungs-Messschaltung führen zu falschen DC-Bussspannungsanzeigen.

Der Antrieb kann mit Überspannungs- oder Unterspannungsalarmen ausfallen, die nicht der tatsächlichen Bussspannung entsprechen.

FAQ

F1: Der Spindelantrieb zeigt bei jedem Beschleunigungsversuch der Spindel einen Überstromalarm an, aber der Motor zeigt keine Überlastungsanzeichen. Die Steuerplatine ist in Ordnung. Ist die Leistungsplatine wahrscheinlich defekt?

Ein Überstromalarm ohne tatsächliche Motorüberlastung und bei bestätigter Funktion der Steuerplatine deutet auf die Strommessschaltung der Leistungsplatine hin.

Eine fehlerhafte Stromsensor-Schnittstelle oder ein defekter Mess-IC auf der Leistungsplatine erzeugt falsche Überstromwerte, die den Alarm bei der Beschleunigung auslösen.

Testen Sie das Stromrückkopplungssignal am Ausgangsanschluss der Leistungsplatine während einer langsamen Beschleunigung mit geringer Last — wenn der gemessene Strom nicht der tatsächlichen Motorlast entspricht, ist die Messschaltung der Leistungsplatine ausgefallen.

F2: Der Spindelmotor läuft, erzeugt aber mehr Vibrationen und Geräusche als normal, und der Motor wird heiß. Eine Phase des Ausgangsstroms sieht auf einem Oszilloskop verzerrt aus. Ist das die Leistungsplatine?

Verzerrter Ausgangsstrom mit damit verbundenen Motorerwärmungen und Vibrationen ist das klassische Anzeichen eines Gate-Treiber-Ausfalls an einer Ausgangstransistorposition. Der betroffene Transistor schaltet nicht richtig — er kann teilweise eingeschaltet sein, was zu Durchbruchstrom führt, oder teilweise ausgeschaltet, wodurch eine Phase reduziert wird.

Der Gate-Treiber der Leistungsplatine für die betroffene Phase ist wahrscheinlich ausgefallen. Ersetzen Sie die Leistungsplatine und testen Sie erneut mit einem Oszilloskop an allen drei Ausgangsphasen.

F3: Der Antrieb wurde zuvor repariert. Die Leistungsplatine wurde damals ersetzt. Der Antrieb hat jetzt einen ähnlichen Fehler. War die Ersatz-Leistungsplatine defekt, oder könnte es eine Ursache geben?

Wiederkehrende Ausfälle der Leistungsplatine nach einem früheren Austausch deuten auf eine Ursache hin, die beide Platinen beschädigt hat.

Häufige Ursachen sind Überspannung im DC-Bus durch eine fehlerhafte Bremswiderstandsschaltung, Probleme mit der Gate-Treiber-Versorgungsspannung oder anhaltende Hochstromüberlastungen durch mechanische Probleme in der Spindel oder im Spindelmotor.

Untersuchen Sie die Ursache, bevor Sie eine weitere Ersatzplatine installieren — ohne die Ursache zu beheben, wird die neue Platine wahrscheinlich auf die gleiche Weise ausfallen.

F4: Die Spindel läuft bei niedrigen und mittleren Geschwindigkeiten normal, schaltet aber nur bei hoher Geschwindigkeit auf Überstrom. Die Last scheint nicht übermäßig zu sein. Was an der Leistungsplatine könnte das verursachen?

Überstromfehler nur bei hoher Geschwindigkeit ohne offensichtliche Lastüberlastung deuten oft auf ein thermisches Problem in der Gate-Treiber-Schaltung der Leistungsplatine hin. Bei hoher Geschwindigkeit ist die Schaltfrequenz gleich, aber die Verluste in den Gate-Treibern und ihre Wärmeableitung sind höher.

Ein Gate-Treiber, der bei niedrigeren Leistungspegeln grenzwertig, aber funktionsfähig ist, fällt unter der thermischen Belastung eines anhaltenden Hochgeschwindigkeitsbetriebs aus.

Überprüfen Sie den Kühl-Luftstrom zur Antriebseinheit und den Zustand des Kühlkörpers. Wenn die Kühlung ausreichend ist und der Fehler weiterhin besteht, ist der Gate-Treiber-Teil der Leistungsplatine über seine thermische Grenze gealtert.

F5: Ist es notwendig, die Spindel nach dem Austausch der Leistungsplatine A20B-1004-0730 neu abzustimmen?

Die Spindelregelparameter — Motorkonstanten, Stromverstärkungen, Drehzahlreglereinstellungen — sind auf der Steuerplatine des Antriebs und in den Spindelparametern der CNC gespeichert, nicht auf der Leistungsplatine.

Ein Austausch der Leistungsplatine erfordert keine Neukalibrierung, es sei denn, die Ersatzplatine hat eine andere Hardware-Revision, die ein Software-Update erfordert.

Bestätigen Sie die Revisionsstufe der Ersatzplatine, stellen Sie sicher, dass sie mit dem Original übereinstimmt, führen Sie nach dem Austausch eine Testfahrt durch und verifizieren Sie, dass das Spindeldrehzahl- und Lastverhalten den Spezifikationen der Maschine entspricht.
