| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A20B-1001-0730 |

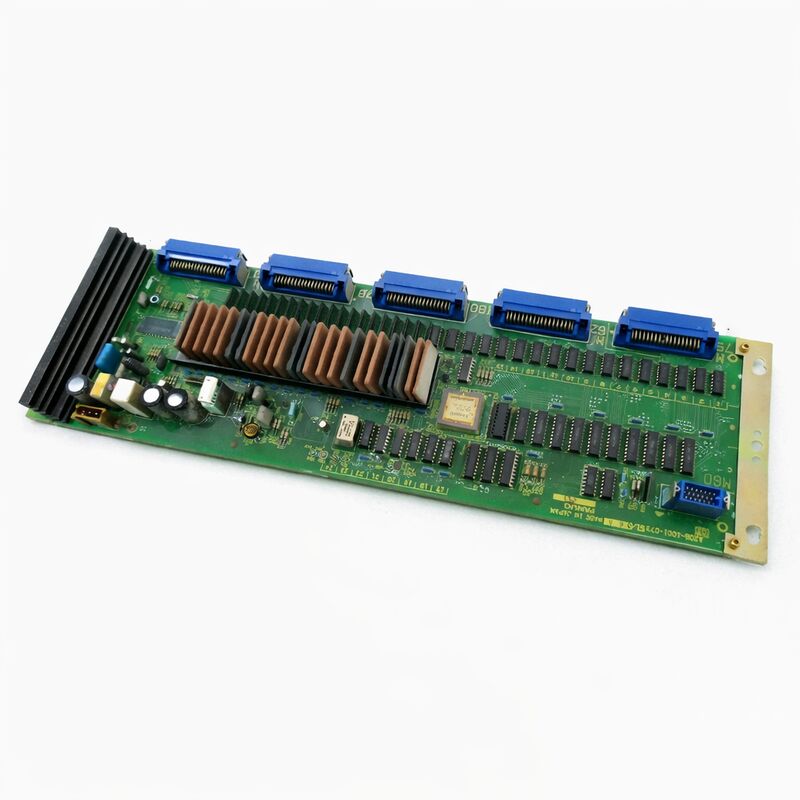

Die FANUC A20B-1001-0730 ist eine I/O-Seitensteuerung, die bei einer Maschine verwendet wird, bei der eine definierte digitale Eingabe- und Ausgabestruktur innerhalb des CNC-Schranks erforderlich ist.
Dieses Modell wird allgemein als104/72 I/O PCB, auch alsE/A B1und in Verbindung mitPMC-MEin- und Ausgangsabläufe.
In der Praxis gehört er eher zur Maschinensignal-Schnittstellenschicht als zur CPU, zum Display oder zum Servo-Bereich.
Die Bezeichnung 104/72 gibt ihr eine spezifische Rolle in Systemen, die eine genaue I/O-Zählung benötigen.und einige Steuerungsreferenzen stellen es auch in größeren FANUC 0M- oder 0T-Konfigurationen als zusätzliche E/A-Leiste dar.
Das macht es zu einer vernünftigen Wahl für den Board-for-Board-Austausch, wenn die bestehende Steuerung bereits das gleiche I/O-Layout verwendet.
| Artikel | Einzelheiten |
|---|---|
| Marke | FANUC |
| Teilnummer | Einheitliche Datenbank |
| Modellnummer | Einheitliche Datenbank für die Bereitstellung von Daten |
| Produktreihe | A20B-1001 |
| Typ der Platte | I/O PCB |
| I/O-Format | 104/72 |
| Referenz des Ausschusses | E/A B1 |
| Relativer Kontrollkontext | 0A Steuerung B1 / 0-C / größere 0M- oder 0T-Konfigurationen |
| Funktionsbereich | Maschineneingabe/Ausgabe und PMC-Seitensignalverarbeitung |
A20B-1001-0730 wird typischerweise in CNC-Systemen verwendet, die eine spezielle104-Eingang / 72-AusgangE/A-Struktur für die Steuerung und den Maschinenseitigen Signallaustausch.
Es eignet sich für die Reparatur von E/A-Schränken, den Austausch einer defekten E/A-Leiste in Steuerungen der FANUC 0-Serie,und Wiederherstellungsarbeiten, bei denen die ursprüngliche Signalzahl und das Schnittstellenlayout unverändert bleiben müssen.
Es passt auch für Maschinen, bei denen die installierte Steuerung diese Platine bereits als zusätzliche E/A-Schicht in größeren 0M- oder 0T-Setups verwendet.
In diesen Situationen wird die Platine nicht als allgemeine Ersatzteile verwendet, sondern als definierte Signal-Schnittstellenplatine, die eng mit der bestehenden Steuerungsarchitektur übereinstimmen muss.
Dieses Modell ist sehr gut geeignet, wenn die Maschine bereits von einem104/72 I/O-Boardund der Ersatz muss die ursprüngliche Signalstruktur erhalten.
Die Platine ist leichter genau zu kombinieren als eine allgemeine CNC-PCB, da ihre Rolle an eine bestimmte E/A-Kapazität und an einen bestimmten Platz im Steuerungslayout gebunden ist.
Q1. Welche Art von Brett ist die A20B-1001-0730?
Es ist eine104/72 I/O PCB, auch alsE/A B1Es gehört zum Maschineneingangs-/Ausgangsabschnitt der CNC und ist eher mit der PMC-Seiten-Signalverarbeitung als mit der CPU- oder Servo-Steuerung verbunden.
F2: Was macht dieses Brett im System?
In der praktischen Steuerungsarchitektur fungiert sie als I/O-Schnittstellenschicht zwischen der Steuerung und den angeschlossenen Feldsignalen.
F3. Was sollte bei der Auswahl von A20B-1001-0730 überprüft werden?
Die wichtigsten Kontrollen sind diegenaue Teilnummer, die104/72 E/A-Format, und ob die installierte Bedienung diese Plattenfamilie bereits in derselben Position verwendet.Vor dem Austausch sollte auch das bestehende Schrankanordnung überprüft werden.
F4. Wie sollte die Spezifikation ¥104/72 ¥ verstanden werden?
Es definiert die E/A-Kapazität der Platine. Dies ist einer der wichtigsten Übereinstimmungspunkte, da sich Platinen derselben Familie immer noch in der Signalzahl und der Anwendungsfunktion unterscheiden können.
Der Ersatz sollte mit der installierten E/A-Struktur übereinstimmen, nicht nur mit der Serienfamilie.
F. Wie sollten Fehler diagnostiziert werden, bevor dieses Brett ausgetauscht wird?
Beginnen Sie mit der TrennungFeldkabelfehlervonE/A-Fehler auf BordebeneWenn mehrere Eingänge oder Ausgänge in einem Muster, das an den I/O-Bereich des Boards gebunden ist, versagen und die externen Verkabelungen und Endgeräte stabil sind, wird der I/O-Board zu einem wahrscheinlicheren Ausfallpunkt.
