| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A17B-3300-0200 |
Teilenummer: A17B-3300-0200
Hersteller: FANUC Corporation (Japan)
Produkttyp: 8-Achsen Hi-Speed Servo-Modul PCB
Board-Serie: A17B-3300
Beschreibung: 8-ACHSEN HI-SPEED i SERIES SERVO-MODUL
Kompatible Systeme:FANUC Series 16i, 18i, 21i CNC-Steuerungen
Anwendung: Mehrachsige Servo-Steuerung über FSSB-Schnittstelle

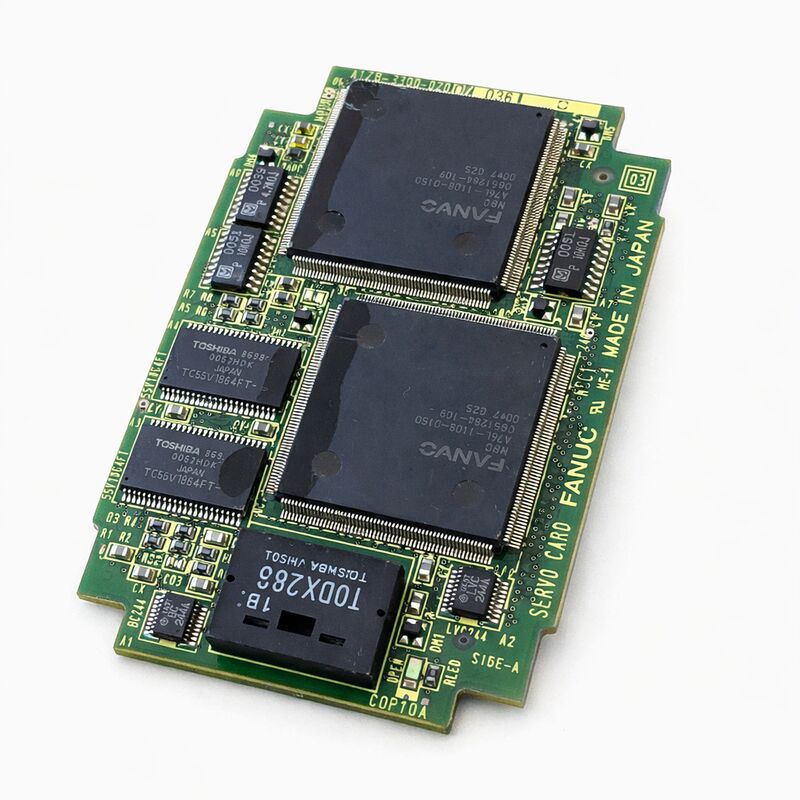

Das A17B-3300-0200 ist das 8-Achsen Hi-Speed Servo-Modul für die i-Series CNC-Steuerungen von FANUC — speziell für die Plattformen der Series 16i, 18i und 21i.
Es handelt sich um die steckbare Servo-Schnittstellen-Leiterplatte, die auf der Haupt-CPU-Platine der Steuerung sitzt und die schnelle serielle Kommunikation mit den Servo-Verstärkermodulen über die FSSB (Fiber-optic Servo Serial Bus) Schnittstelle von FANUC verwaltet.
Bis zu 8 Servo-Achsen empfangen ihre Positions- und Geschwindigkeitsbefehle über diese Platine, und ihr Encoder-Feedback kehrt ebenfalls darüber zurück.
Die Serie A17B-3300 repräsentiert die Servo-Schnittstellen-Modul-Generation, die für die i-Series CNC-Plattformen entwickelt wurde — die äußerst erfolgreiche Familie von Steuerungen von FANUC, die von den späten 1990er bis in die 2000er Jahre eine breite Palette von Bearbeitungszentren, Drehzentren und Mehrachsen-Produktionsmaschinen antrieb. Innerhalb dieser Serie boten verschiedene Platinenvarianten unterschiedliche Achszahlen und Leistungsstufen.
Das A17B-3300-0200 bietet 8 Achsen mit der Hi-Speed-Spezifikation — der leistungsstärkeren Variante, die für Maschinen entwickelt wurde, die schnellere Servo-Update-Raten für anspruchsvolle hochpräzise oder Hochgeschwindigkeitsbearbeitungsanwendungen benötigen.

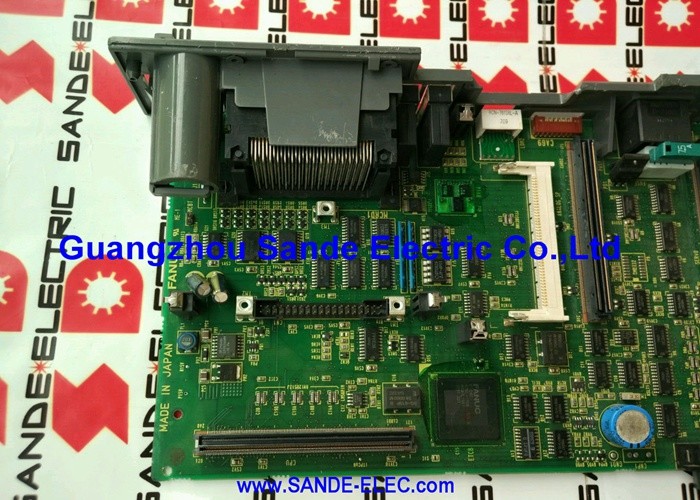

Diese Platine befindet sich in Baugruppen neben der Haupt-CPU-Platine (wie A16B-3200-0330) und dem PMC-Modul (wie A20B-3300-0085), die zusammen die vollständige Intelligenz der CNC-Steuerung bilden.
Diese Komponenten arbeiten als koordiniertes Set — die CPU-Platine übernimmt die Gesamtverarbeitung, die PMC-Platine führt die Maschinen-Leiterlogik aus, und das A17B-3300-0200 verwaltet die Echtzeit-Servo-Kommunikation, die die Achsen präzise bewegt.
| Parameter | Wert |
|---|---|
| Teilenummer | A17B-3300-0200 |
| Hersteller | FANUC Corporation |
| Produkttyp | 8-Achsen Hi-Speed Servo-Modul PCB |
| Board-Serie | A17B-3300 |
| Achsenanzahl | 8 |
| Geschwindigkeit | Hi-Speed |
| Serie | i Series |
| Schnittstelle | FSSB (Fiber-optic Servo Serial Bus) |
| Kompatible Systeme | Series 16i, 18i, 21i |
| Herkunft | Japan |
| Betriebstemperatur | 0 – 55°C |
| Lagertemperatur | −20 – 70°C |
| Luftfeuchtigkeit | Nicht kondensierend, 20–80% RH |
| Verfügbare Zustände | Neu (Überbestand) / Generalüberholt |
FSSB ist das Kommunikations-Backbone zwischen der i-Series CNC-Steuerung und ihren Servo-Verstärkermodulen. Es ersetzte die frühere PWM-basierte Servo-Schnittstelle der CNC-Generation vor der i-Series durch einen schnellen optischen seriellen Bus — eine grundlegend andere Architektur, die Positionsbefehle sendete und Rückmeldungen als serielle Datenpakete über Glasfaserkabel anstelle von analogen oder parallelen digitalen Signalen empfing.
Die Vorteile von FSSB gegenüber seinen Vorgängern sind erheblich. Glasfaser ist immun gegen elektromagnetische Störungen — die Motorkabel, Relaisspulen und Leistungsschalter des Maschinenrahmens können keine Störungen in einen optischen Signalweg induzieren.
Das serielle Protokoll konzentriert alle Achsendaten in einem einzigen Hochgeschwindigkeitsbus, anstatt separate Signalleitungen für jede Achse zu benötigen, was die Verkabelung insbesondere bei Maschinen mit hoher Achsenanzahl vereinfacht.
Und die digitale Natur der Kommunikation macht das Servo-Update deterministischer — der Befehl jeder Achse kommt genau zum richtigen Zeitpunkt im Servo-Zyklus an.
Das A17B-3300-0200 ist der Controller-seitige Endpunkt des FSSB.
Es enthält die FSSB-Kommunikationslogik, die die Positionsbefehle aus der Interpolation der Steuerung in FSSB-Datenpakete formatiert, sie über die optische Verbindung an die Servo-Verstärkermodule überträgt und die Rückmeldedaten der Verstärker empfängt.
Die Servo-Software der Steuerung befasst sich nie direkt mit der FSSB-Kommunikation — das A17B-3300-0200 übernimmt diese Ebene vollständig.
Die Bezeichnung "Hi-Speed" in der Beschreibung des A17B-3300-0200 bezieht sich auf die Servo-Update-Rate. Standard-Servo-Module aktualisieren den Positionsbefehl für jede Achse mit einer Rate, die durch den Basis-CNC-Interpolationszyklus bestimmt wird.
Hi-Speed-Module aktualisieren mit einer höheren Rate — der Servo-Positionsbefehl wird pro Sekunde häufiger aktualisiert.
Für die meisten Bearbeitungsanwendungen ist der Unterschied nicht wahrnehmbar — der Servo kann der befohlenen Trajektorie bei beiden Update-Raten genau folgen.
Aber für Anwendungen, die Hochgeschwindigkeitskonturierung, hochpräzise Kleinteile oder simultane Mehrachsenbearbeitung mit kritischer Achsensynchronisation beinhalten, bietet die höhere Update-Rate eine engere Synchronisation zwischen den Achsen und einen geringeren Rest-Folgefehler unter dynamischen Bedingungen.
Maschinen, die ab Werk mit Hi-Speed-Servo spezifiziert sind, benötigen das Hi-Speed-Servo-Modul für den korrekten Betrieb.
Die Software der Steuerung erwartet den höheren Update-Zyklus, und die Servo-Leistungsparameter (Verstärkungen, Feedforward-Werte) sind auf die Hi-Speed-Schleife abgestimmt. Die Installation einer Standard-Platine in einer für Hi-Speed konfigurierten Maschine würde zu einem falschen Servo-Verhalten führen.
Die Serie A17B-3300 umfasst die Familie der Servo-Schnittstellen-Module für die CNC-Generation der i-Series. Verschiedene Mitglieder der Familie bieten unterschiedliche Achszahlen — die -0100 und -0101 boten 8 Achsen, die -0200 bietet ebenfalls 8 Achsen mit Hi-Speed-Spezifikation, die -0201 bot 6 Achsen mit Hi-Speed, und weitere Varianten deckten andere Kombinationen ab.
Die richtige Platine für eine bestimmte Maschine hängt von der Anzahl der gesteuerten Achsen und der Geschwindigkeitsangabe ab, die beide in der Hardware-Konfigurationsdokumentation der Maschine vermerkt sind.
Da diese Platinen Steckmodule auf der Haupt-CPU-Platine sind, führt ein Platinenfehler gleichzeitig zu Servo-Kommunikationsalarmen für alle von der Platine bedienten Achsen.
Ein Fehler, der nur einige Achsen betrifft, ist eher bei den Servo-Verstärkern oder den Rückmeldekabeln dieser spezifischen Achsen zu suchen als bei der A17B-3300-0200.
F1: Alle 8 Achsen der Maschine zeigen beim Einschalten FSSB-Kommunikationsalarme. Die Servo-Verstärker und Glasfaserkabel wurden inspiziert und scheinen unbeschädigt zu sein. Könnte dies das A17B-3300-0200 sein?
Gleichzeitige FSSB-Alarme an allen Achsen bei bestätigten guten Verstärkern und Glasfaserkabeln deuten auf die Servo-Modul-Platine als gemeinsamen Fehlerpunkt hin. Alle 8 Achskanäle teilen sich die FSSB-Kommunikationslogik des A17B-3300-0200.
Ein Fehler in dieser gemeinsamen Schaltung beeinträchtigt alle Kanäle gleichermaßen. Setzen Sie die Platine auf der Haupt-CPU-Platine neu ein und inspizieren Sie die Steckkontakte der Platine.
Wenn das Wiedereinsetzen die Alarme nicht behebt, ist der Austausch der Platine der nächste geeignete Schritt.
F2: Nur 3 der 8 Achsen zeigen FSSB-Alarme. Die anderen 5 sind normal. Ist dies das A17B-3300-0200 oder die Servo-Verstärker?
Teilachsige FSSB-Alarme, bei denen einige Achsen normal und andere nicht normal sind, deuten typischerweise auf Fehler in den Servo-Verstärkereinheiten oder Glasfaserkabeln der betroffenen Achsen hin und nicht auf die Servo-Modul-Platine.
Die Platine verarbeitet alle 8 Achsen über eine gemeinsame Logik — ein Platinenfehler beeinträchtigt typischerweise alle Achsen. Inspizieren Sie die Glasfasersteckverbinder und Kabel für die 3 betroffenen Achsen.
Überprüfen Sie die Alarmcodes der Servo-Verstärker für diese Achsen speziell.
F3: Das A17B-3300-0200 wird als Hi-Speed-Platine beschrieben. Kann es durch die Standard-Geschwindigkeitsvariante ersetzt werden, wenn die Hi-Speed-Version nicht verfügbar ist?
Diese Substitution wird nicht empfohlen, ohne die Kompatibilität zu überprüfen. Die Servo-Softwarekonfiguration der CNC-Steuerung und die Abstimmung der Servo-Parameter können spezifisch für den Hi-Speed-Betrieb sein.
Die Installation einer Standard-Geschwindigkeitsplatine in einem für Hi-Speed konfigurierten System kann zu einer Verschlechterung der Servo-Leistung, falschen Folgefehlern oder Systemalarmen führen.
Bestätigen Sie die Servo-Softwarekonfiguration der Steuerung, bevor Sie eine Cross-Speed-Substitution versuchen.
F4: Nach dem Austausch des A17B-3300-0200 scheint die Servo-Leistung normal zu sein, aber eine Achse zeigt gelegentlich einen kurzen Positionsfehler-Spike während schneller Bewegungen. Der Verstärker und der Motor sind als gut bestätigt. Was sollte untersucht werden?
Gelegentliche Positionsfehler-Spikes bei schnellen Bewegungen nach einem Platinenaustausch können auf eine marginale Glasfaserverbindung am FSSB-Port der neuen Platine hinweisen.
Der Glasfaserstecker muss vollständig und sauber sitzen.
Selbst eine geringe Verschmutzung der Glasfaserfläche oder ein nicht vollständig eingerasteter Stecker kann gelegentliche Datenfehler im FSSB verursachen, die sich als kurze Positionsstörungen äußern. Reinigen Sie die Glasfasersteckerflächen und stellen Sie sicher, dass sie vollständig eingerastet sind, bevor Sie weitere Untersuchungen durchführen.
F5: Das A17B-3300-0200 ist mit den Serien 16i, 18i und 21i verbunden. Funktioniert es auch in 0i-Serien-Steuerungen?
Die 0i-Serien-Steuerungen verwenden eine andere physische und elektrische Architektur als die Familie 16i/18i/21i. Das Format der Servo-Modul-Platine, die Bus-Schnittstelle und die elektrischen Spezifikationen sind unterschiedlich.
Das A17B-3300-0200 ist für die Architektur der 16i/18i/21i-Plattform konzipiert und ist nicht mit 0i-Serien-Steuerungen kompatibel, die ihre eigenen Spezifikationen für Servo-Modul-Platinen verwenden.
