Fanuc Power Mate A17B-3300-0103 A17B33000103 A17B-33OO-O1O3

FANUC A17B-3300-0103 -- 6-Achsen-Servomodule der Serie I -- FSSB, CNC und Roboter, Japanische Herkunft

Teilnummer:Einheitliche Datenbank

Hersteller:FANUC Corporation (Japan)

Typ der Ware:PCB-Servo-Steuerungsmodul

Aufstellplattenreihe:Einheitliche Datenbank

Achsenzahl:6

Schnittstelle:FSSB (Fiber-Optic Servo Serial Bus)

Kompatible Systeme:FANUC i-Serie CNC (16i / 18i / 21i) und R-J3 / R-J3iB Robotersteuerungen

Übersicht

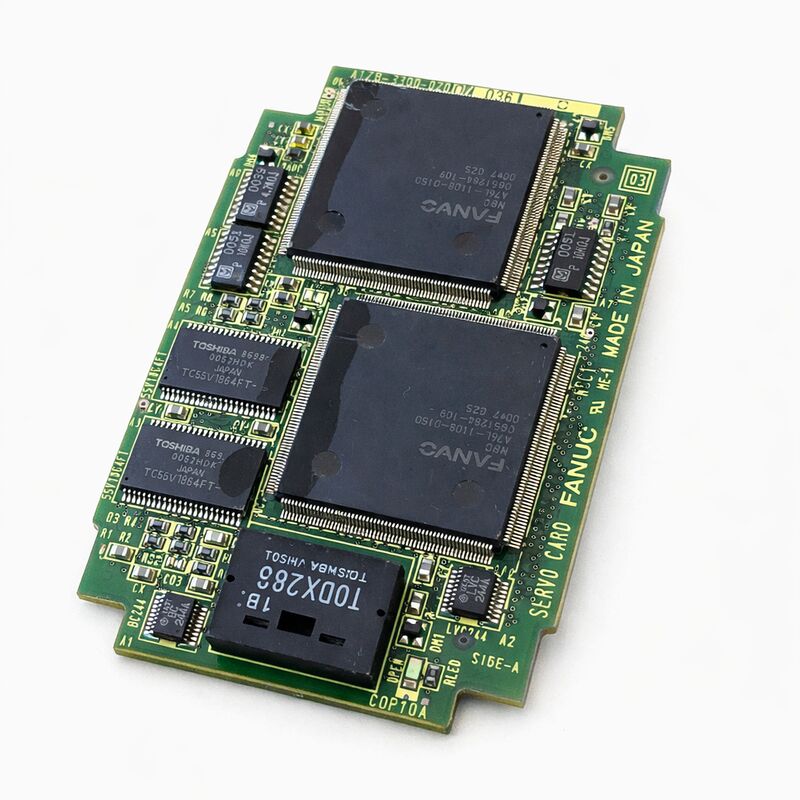

The A17B-3300-0103 is a 6-axis servo control module from FANUC's A17B-3300 series — the plug-in PCB that manages digital servo communication for up to six axes in FANUC's i-series CNC and robot control platforms.

Dieses kleine modulare Board steckt direkt in das Haupt-CPU-Board des Controllers,die wichtige Verbindung zwischen der Bewegungsplanungssoftware der CNC und den Servoverstärkern bildet, die jeden Achsmotor physisch antreiben.

The A17B-3300 series represents the servo module generation associated with FANUC's i-series controllers — the generation that brought FSSB (Fiber-optic Servo Serial Bus) into widespread use across both CNC machine tools and industrial robotsDieses Board trägt die FSSB-Schnittstelle.

It replaces the earlier analog and short-wire digital servo connections of older FANUC generations with a high-speed optical serial link that is immune to the electrical noise generated by the high-current servo drive circuits operating nearby.

Bei CNC-Anwendungen Drehzentren (16i-TA, 18i-TA), Bearbeitungszentren (16i-MA, 18i-MA) und 21i-basierten Maschinen dieses Modul übernimmt die Servo-Steuerung der Hauptachsen der Maschine.

Bei Roboteranwendungen, insbesondere bei den Steuerungen R-J3 und R-J3iB mit i-Serie A-Software, steuert dieses Modul alle sechs Robotergelenksächte gleichzeitig.

Die gleiche Platine dient beiden Anwendungsarten, da beide die gleiche FSSB-Servobusarchitektur verwenden.

Schlüsselmerkmale

FSSB Fiberoptic Servo Serial Bus

Das FSSB ist das Rückgrat der Servo-Kommunikation in der Architektur der i-Serie von FANUC.Jede FSSB-Verbindung ist eine Punkt-zu-Punkt-Glasfaserverbindung, die alle Servo-Befehl- und Rückkopplungsdaten für die damit verbundenen Achsen trägt.

Das Servomodul erzeugt den digitalen Befehlsstrom ̇ Positionsziele, Geschwindigkeitsprofile, Drehmomentgrenzen ̇ und sendet sie mit hoher Geschwindigkeit durch die Faser.Sie werden auf dem Motor ausgeführt., und geben die Positionsdaten des Encoders auf derselben Glasfaserverbindung zurück.

Die optische Natur von FSSB unterscheidet sie von früheren drahtbasierten Servo-Schnittstellen.

Die Faser trägt Licht, nicht elektrischen Strom. Elektromagnetische Interferenzen von Motorkabeln, von anderen Antrieben, von Schaltnetzen können kein Rauschen in ein optisches Signal verwandeln.Die Positionsdaten, die von den Encoder zurückkommt, ist genau das, was der Encoder produziert.

Die Befehldaten, die die Verstärker erreichen, sind genau die, die das Servomodul sendet.

Für ein 6-Achsen-Bearbeitungszentrum oder einen 6-Gelenk-Industrie-Roboter ist die praktische Konsequenz eine höhere Positionierungsgenauigkeit bei hohen Zufuhrraten, eine engere Mehrsachsen-Synchronisierung,und Immunität gegen Störungen, die in der Umgebung eines voll beladenen Geräts unvermeidlich sind.

CNC gegen Roboteranwendung

Die A17B-3300-0103 dient sowohl für CNC-Werkzeugmaschinen als auch für industrielle Roboteranwendungen.

In einem CNC-Bearbeitungszentrum oder Drehzentrum sind die sechs Achsen typischerweise die primären linearen Achsen der Maschine (X, Y, Z) plus Drehachsen (A, B, C) oder eine zweite unabhängige Spindel.

Das Servomodul sendet Positionsbefehle synchronisiert an den Interpolations-Ausgang der CNC, der den Werkzeugweg bei jedem Interpolationszyklus berechnet.

Bei einem FANUC R-J3 oder R-J3iB-Robotersteuergerät sind die sechs Achsen die sechs Gelenke des Roboterarms, die von der Drehbasis (J1) bis zum Handgelenk (J6) verlaufen.

Der Bewegungsplaner des Roboters berechnet die Gelenkwinkel kontinuierlich, während er den Roboter durch programmierte Bahnen bewegt.und das Servomodul übersetzt diese gemeinsamen Winkel Ziele in Positionsbefehle auf FSSB.

Die Hardware-Kompatibilität zwischen diesen beiden sehr unterschiedlichen Anwendungen spiegelt die Designphilosophie von FANUC wider, bei der in der gesamten Produktpalette gemeinsame Servo-Plattformkomponenten verwendet werden.Es bedeutet auch, dass ein geprüftes A17B-3300-0103 Board von einem pensionierten Robotercontroller ein gültiger Ersatz in einem CNC-System sein kann, und umgekehrt, sofern der FSSB-Servobus derselben Generation ist.

Installation Plug-In Modul Architektur

Das A17B-3300-0103 ist ein Plug-in-Modul. Es passt horizontal in eine Steckdose auf dem Haupt-CPU-Board des Controllers ?? neben anderen Plug-in-Modulen wie der CPU-Prozessorkarte, der DRAM-Karte,die FROM/SRAM-Speicherkarte, und Grafikmodule.

Die vollständige Ausstattung der Plug-in-Module bestimmt die volle Leistungsfähigkeit des Steuergeräts.

Als Ersatzteil wird diese Platine normalerweise ohne zusätzliche SMD-Untermodule geliefert.

Die optischen Kabel der FSSB befestigen sich nach der Montage direkt an den optischen Steckverbinder der Platine.

Confirm that the fiber connections are clean and fully engaged after installation — dirty or incompletely engaged optical connectors are a common cause of FSSB communication errors after any board swap.

Häufig gestellte Fragen

F1: Die CNC zeigt einen FSSB-Servo-Alarm auf allen Achsen gleichzeitig an. Könnte der Fehler der A17B-3300-0103 sein?

Ein gleichzeitiger Alarm auf allen an das FSSB angeschlossenen Achsen zeigt auf das Servomodul selbst und nicht auf eine einzelne Achse.

Wenn jede Achse einen unabhängigen Fehler hätte, würde man mit abgestuften oder selektiven Alarmen rechnen.

Bevor die Platte ausgetauscht wird, prüfen Sie die Glasfaserverbindungen am Ende des Servomoduls und am ersten Verstärker der FSSB-Kette auf Kontamination oder unvollständige Einbindung.

F2: Nach dem Austausch des Servomoduls zeigt eine Achse einen Kommunikationsfehler, aber die anderen sind in Ordnung. Die Faserverbindungen erscheinen gut. Was könnte falsch sein?

Ein einsachsiger FSSB-Alarm nach einem guten Board-Austausch zeigt normalerweise auf ein Problem im Faserpfad für diese spezifische Achse an,oder ein Verstärkerfehler auf dieser Achse.

Das Servomodul kommuniziert mit allen Achsen über die gleiche FSSB-Kette; eine in eine Achse isolierte Störung befindet sich nachgelagert am Modul.

Überprüfen Sie das Fasersegment zwischen dem Modul-Ausgang und dem optischen Eingang des betroffenen Verstärkers.

F3: Kann dieses Servomodul eines ausgegebenen Robotersteuerers in einem Bearbeitungszentrum verwendet werden?

Ja, vorausgesetzt, die FSSB-Generation ist kompatibel. Der A17B-3300-0103 verwendet die gleiche FSSB-Architektur in Robotern und CNC-Anwendungen.

Bestätigen Sie, dass die spezifische Nummer des Plattenteils genau mit der A17B-3300-Serie übereinstimmt, verschiedene Suffixe haben unterschiedliche Servoachsenzahlen und unterschiedliche Firmware-Kompatibilität.

Wenn die Teilnummer übereinstimmt und die Systemsoftwareüberarbeitung des Steuerers die Variante -0103 unterstützt, kann das Brett eines Roboters in einer CNC-Maschine dienen.

F4: Das Servomodul wurde entfernt, um den CPU-Bereich des Controllers zu untersuchen. Wie sollte es gehandhabt und gelagert werden?

Handhabung an den Kanten, antistatisches Handgelenk und Matte.

The optical connectors on the board should be capped if the board will be stored for any time — optical connector contamination is a known fault source and any dust or fingerprint inside the optical connector can degrade the FSSB communication quality.

In einer antistatischen Verpackung aufbewahren, bei stabiler Raumtemperatur.

F5: Der Controller zeigt einen Servomodul-Alarm beim Einschalten, bevor jede FSSB-Kommunikation gestartet wird.

Ein Einschalt-Alarm vor Beginn der FSSB-Kommunikation zeigt an, dass der Selbsttest des Boards fehlgeschlagen ist.

Das Servomodul führt bei Einschalten interne Diagnostiken durch.

Ein fehlerhafter DSP, eine beschädigte Gate-Array oder eine beschädigte Firmware erzeugt einen sofortigen Alarm, bevor eine externe Kommunikation versucht wird.

Diese Art von Fehler wird durch die Tatsache bestätigt, daß der Alarm auch dann erscheint, wenn alle FSSB-Fasern getrennt sind.
