FANUC A16B-3200-0612∙ 6-Achsen-Servo-Antrieb Verstärker-PCB A16B-3200-Serie, Roboter / CNC-Servo-Steuerung, Industrie-Ersatzteil, Ursprung Japan

Übersicht

DieFANUC A16B-3200-0612ist ein Servo-Antriebsverstärker-PCB der FANUC-Serie A16B-3200, der Familie der Leiterplatten, die die CNC- und Robotersteuerungsplattformen von FANUC von den späten 1990er Jahren bis in die 2010er Jahre umfasst.

Die A16B-3200-Serie ist breit gefächert: Sie umfasst Haupt-CPU-Boards, Roboter-Hauptboards, Servo-Antriebssteuerungs-PCBs und Kommunikationsschnittstellen-Boards über mehrere FANUC-Produktgenerationen hinweg.

Die Identität der -0612-Variante als 6-Achsen-Servoantriebsverstärker-PCB wird durch ihre physikalische Konstruktion bestätigt.jeweils für die Torantriebssignale an die IGBTs einer Servoachse verantwortlich.

In einem FANUC-Roboter oder einem mehrsachsigen CNC-Antriebshausdie Servo-Steuerelektronik zwischen dem Befehlausgang des CNC/Robotercontrollers und der physikalischen IGBT-Leistungsstufe, die den Servomotoren Strom liefert,.

Die A16B-3200-0612 nimmt diese kritische Zwischenposition ein sie empfängt Befehle zur Achsenposition und zur Geschwindigkeit vom Roboter oder der CNC-CPU, führt die Echtzeit-Servo-Steuerungsschleife aus,und erzeugt die PWM-Signale, die die Leistung Halbleiter fahren.

Ohne ein funktionsfähiges Servo-Steuer-PCB ist keine Achsbewegung möglich, unabhängig vom Zustand des Motors, des mechanischen Antriebsstrangs oder der Netzteil.

Der Steuergerät R-30iA Mate, mit dem der A16B-3200-0612 identifiziert wurde, ist der kompakte Robotersteuergerät von FANUC, das für kleinere Roboter entwickelt wurde und verwandte kompakte Roboterreihen, die häufig in der Montage vorkommen, Materialbearbeitung, Schweißen und Pick-and-Place-Anwendungen.

Der kompakte Formfaktor des R-30iA Mate integriert die Stromversorgung, den Verstärker und die Steuerelektronik in einem dicht verpackten Schrank.die Instandhaltungsfähigkeit auf Bordebene zum bevorzugten Ansatz anstelle des vollständigen Austauschs der Steuerung zu machen.

Schlüsselmerkmale

Sechs-Achsen-Servo-Steuerung

Ein 6-Achsen-Servo-Steuer-PCB übernimmt die gleichzeitige, unabhängige Steuerung von sechs Servo-Motor-Achsen, die sechs Gelenke eines typischen industriellen Roboterarms (J1 bis J6).

Jede Achse benötigt eine eigene Steuerschleife, die auf der PWM-Trägerfrequenz (typischerweise 4 ¢ 8 kHz) ausgeführt wird: Ablesen der Position des gemeinsamen Encoders, Vergleich mit der kommandierten Position,Berechnung der aktuellen Referenz durch die Geschwindigkeit und Position Fehler, und erzeugt den entsprechenden PWM-Arbeitszyklus für die IGBT-Brücke der Achse.

Alle sechs Schleifen laufen parallel, jeder PWM-Zyklus, ohne einander zu unterbrechen.

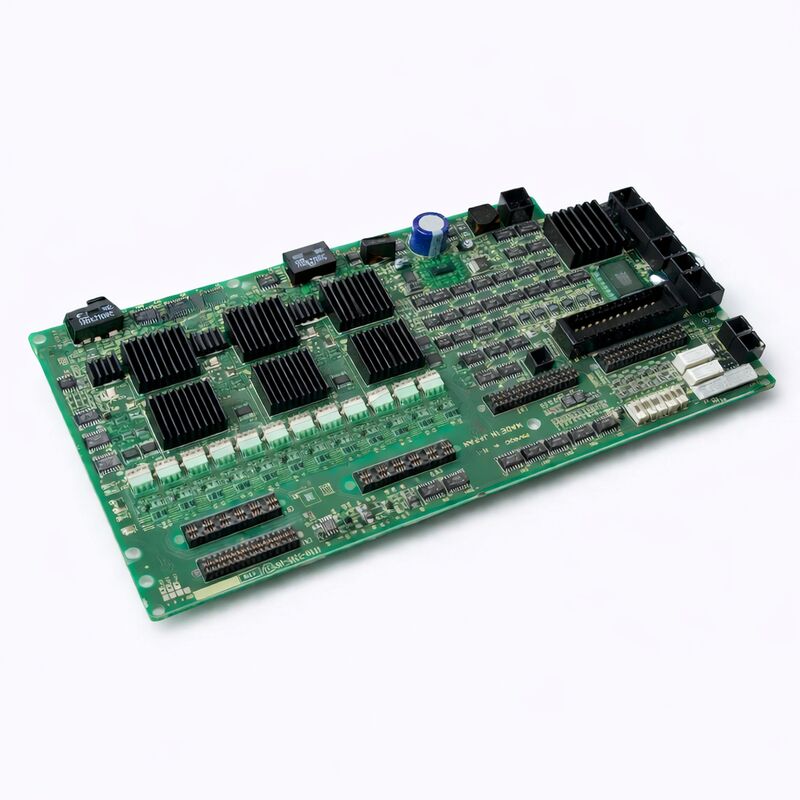

Die auf der A16B-3200-0612 sichtbare Wärmesenkung spiegelt die thermische Belastung des gleichzeitigen Betriebs von sechs Hochfrequenz-Gate-Antriebsschaltkreisen wider.

Gate-Drive-ICs zerstreuen die Leistung proportional zur Gate-Ladung der von ihnen angetriebenen IGBTs, der Gate-Drive-Spannung und der Schaltfrequenz.

Bei 6 kHz PWM über sechs Achsen hinweg ist die kombinierte Torantriebsauslösung signifikant die Kühlkörper sorgen dafür, dass die Torantriebskreise innerhalb ihrer maximalen Verbindungstemperatur bleiben,Verhinderung von thermisch induzierter Drift, die die Leistung des Servos beeinträchtigen oder einen vorzeitigen IC-Ausfall verursachen könnte.

Identifizierung eines fehlgeschlagenen A16B-3200-0612

Bei einem Ausfall des Servoantriebs-Verstärker-PCB in einem R-30iA Mate oder ähnlichem System kann der Robotersteuergerät keinen Servo-Ready-Status feststellen.

Der Anhänger zeigt typischerweise Alarme in der Kategorie Servosysteme an, die in der FANUC-Roboter-Terminologie SRVO-Alarmcodes enthalten, die auf Servo-Kommunikation auf Achsenebene oder Antriebsfehler hinweisen.

Zu den gängigen Präsentationen gehören:

Alarm mit mehreren Achsen gleichzeitig:Da der A16B-3200-0612 alle sechs Achsen verarbeitet, betrifft ein Plattenfehler oft alle Achsen gleichzeitig und nicht nur eine.oder Encoder-Problem als ein Board-Ausfall.

Servo-Ready kann nach Leistungszyklus nicht festgelegt werden:Die Antriebsinitialisierungssequenz, die das Servoverstärkerbrett umfasst, das seine Stromversorgungen und die Gate-Driver-Schaltkreise bestätigt, versagt trotz klarer Stromversorgungsspannungen wiederholt.

Besondere Alarmcodes:SRVO-047 (Servomotorgeschwindigkeitsfehler) auf mehreren Achsen oder Kommunikationsservo-Alarme, kombiniert mit der Abwesenheit von mechanischen oder motorischen Fehlern, weist auf die Verstärker-PCB als Fehlerquelle hin.

Häufig gestellte Fragen

F1: Kann die A16B-3200-0612 in anderen Systemen als der R-30iA Mate verwendet werden, und wie wird die Kompatibilität bestätigt?

Der A16B-3200-0612 wurde in R-30iA Mate-Controllern identifiziert, aber die A16B-3200-Serie umfasst mehrere FANUC-Plattformen.Kompatibilität mit einem bestimmten System erfordert die Übereinstimmung der Anschlussstruktur der Platine, Slottemaße und Schnittstellenprotokoll zur Backplane- und Servoantriebsarchitektur des Zielsystems.

Bevor Sie ein anderes System als das R-30iA Mate bestellen, bestätigen Sie die Bauteilnummer im Wartungshandbuch oder in der Ersatzteilliste der Steuerung.

Die Anbringung unvereinbarer Pinouts oder Protokolle auf einem Board kann sowohl das Board als auch das System beschädigen.

F2: Die Platte wurde aus einer stillgelegten Maschine entfernt und nicht separat getestet.

Eine nicht geprüfte Platte, die aus einem stillgelegten System entfernt wurde, stellt ein unbekanntes Qualitätsniveau dar ∙ sie kann voll funktionsfähig sein oder aus demselben Ereignis, bei dem die Maschine stillgelegt wurde, ausfallen.

Vor dem Einbau in ein Produktionssystem sollte die Platte nach Möglichkeit auf einem kompatiblen Prüfgerät getestet oder mit dem vollen Bewusstsein installiert werden, dass der erste Einsatz tatsächlich ein Feldversuch ist.Vorhandensein eines Sicherungsplans (ein weiteres Ersatzbrett), oder ein Reparaturzentrum in Standby) vor der Installation einer nicht getesteten Platine in einen Produktionsroboter minimiert das Ausfallrisiko.

F3: Welche Werkzeuge oder Prüfgeräte sind erforderlich, um die A16B-3200-0612 vor der Installation zu überprüfen?

Eine ordnungsgemäße Prüfung erfordert eine kompatible FANUC-Roboter- oder CNC-Steuergeräteprüfffläche den gleichen Steuerungstyp, für den die Platte entwickelt wurde mit funktionalen Servoverstärker-Stromversorgungen,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, und die Fähigkeit, Bewegungsbefehle auszuführen.

Spezialisierte Reparaturzentren von FANUC unterhalten solche Prüfflächen speziell für die Prüfung auf Bordebene.

Ohne ein kompatibles Gerät ist die einzige Option die Funktionstestung an der Zielmaschine, was die Gefahr einer längeren Stillstandszeit mit sich bringt, wenn auch die Ersatzteile defekt sind.

F4: Die Kühlkörper von drei Chips fehlen auf der Platine. Beeinflusst dies die Funktionalität?

Fehlende Kühlkörper auf Torantriebskreislauf-ICs erhöhen das Risiko von thermischen Ausfällen während des Betriebs.aber bei anhaltendem Hochfrequenzbetrieb in einer warmen Schrankmenge überhitzen kann.

Vor der Installation sollten die fehlenden Kühlkörper durch geeignete Wärmeverbindungen und gleichwertige Kühlkörper ausgetauscht werden.

Die Größe des IC-Pakets und die Leistungsauflösung bestimmen die korrekte Wärmespender-Spezifikation consult the relevant IC data sheet for thermal resistance requirements.

F5: Welche Sicherungsunterlagen oder -unterlagen sollten von der Originalmaschine vor dem A16B-3200-0612-Ersatz vorbereitet werden?

Für Robotersysteme: Sicherung von allen Roboterprogrammen (PROG-Bildschirm ALL.TP-Backup), von allen Systemparametern (SYSVAR-Datei),Mastering-Daten (Referenzpositionen des gemeinsamen Encoders) , und alle E/A-Konfigurationsdaten.

Bei CNC-Systemen: Sicherung: alle CNC-Parameter, PMC-Leiter und Teileprogramme.

Das Servo-Steuerplattenblatt selbst speichert diese Daten nicht (es ist aus Maschinendatenperspektive staatenlos), but the replacement procedure may require a servo reboot sequence that clears certain volatile servo states — all critical data should be externally backed up before beginning any board replacement in a production system.
