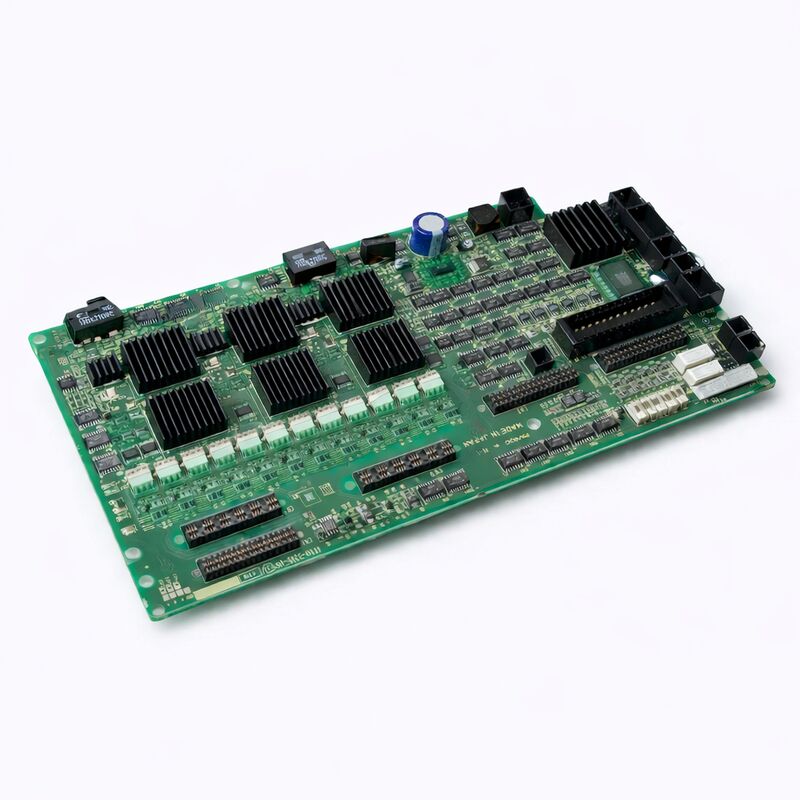

1 PC Neue Fanuc A16B-3200-0610 Leiterplatte A16B32000610 A16B-32OO-O61O

FANUC A16B-3200-0610 ∙ 6-Achsen Servo-Antrieb Top Board ∙ Für A06B-6107 Servo-Verstärker, R-J3iC und R-30iA Roboter-Controller, FSSB-Schnittstelle, Japan Ursprung

Übersicht

DieFANUC A16B-3200-0610ist die Steuerungs-Intelligenz-Schicht des 6-Achsen-Integrierten Servoverstärkers A06B-6107 von FANUC für die Robotergeneration R-J3iC und R-30iA.

Innerhalb des physikalischen Gehäuses des Verstärkers A06B-6107 arbeiten zwei Arten von Leiterplatten in Partnerschaft: die Stromplatten (A20B-2101-0224 und A20B-2101-0234/0221/0230,Abhängig von der spezifischen H-Serie-Variante), die die Hochstrom-IGBT-Schaltung und Gleichstrom-Bus-Rektifizierung verwalten, und die A16B-3200-0610 Steuerplatine, die die gesamte digitale Intelligenz zur Verfügung stellt, die Ausführung des Servo-Algorithmus, die FSSB-Kommunikation, die Fehlerüberwachung und die LED-Diagnostik.

Der Name "Topboard" ist sowohl physikalisch als auch funktionell korrekt: In der physikalischen Anordnung des Verstärkers A06B-6107 ist der A16B-3200-0610 auf den Powerboards montiert,von der Vorderseite des Verstärkergeräts zugänglich.

Diese vordere Einrichtung ist ein wichtiges Wartungsmerkmal im Roboterantriebsdesign von FANUCkann ohne Zerlegung des vollständigen Verstärkers oder Störung der Stromleitung zugegriffen werden.

Um zu verstehen, warum eine Steuerplatine alle sechs Achsen bedient, muss man die Designphilosophie der A06B-6107 verstehen.FANUC hat den A06B-6107 als integrierte Einheit entworfen, bei der ein einziger Leistungsabschnitt den gereinigten Gleichstrombus über sechs Achsenantriebe teilt, und ein einziges Steuerbrett verwaltet die Stromschleifen aller sechs Achsen und die FSSB-Kommunikation gleichzeitig.

Diese Integration reduziert den gesamten Verstärker-Fußabdruck, vereinfacht die Verkabelung zwischen dem Antrieb und der Robotersteuerung,und konzentriert die Wartung auf eine kleinere Anzahl von verschiedenen funktionsfähigen Komponenten.

Schlüsselmerkmale

Die A06B-6107 im R-30iA-Robotersystem

In der R-30iA-Steuerungskammer ist der 6-Achsen-Servoverstärker A06B-6107 ein Kernkomponent.

Der kompakte Antriebsbereich des R-30iA ist so konzipiert, dass er in das Gehäuse der Robotersteuerung selbst passt, im Gegensatz zu früheren Robotergenerationen, bei denen die Antriebseinheit ein großes, separates Regal war.Das integrierte Design des R-30iA stellt den Servoverstärker, das Haupt-PCB, die Sicherheitsplatine und die Stromversorgung alle in einer einzigen Steuerungseinheit, die in der Nähe oder auf der Roboterbasis montiert werden kann.

Der Signalstrom vom Roboteranlauf zum Robotertreffen geht wie folgt durch die A16B-3200-0610:Die Haupt-CPU-Platine des Robotersteuerers (A16B-3200-0600 oder verwandte Variante) sendet gemeinsame Positions- und Geschwindigkeitsbefehle für alle sechs Achsen über die FSSB-Glasfaserverbindung.

Die A16B-3200-0610 empfängt diese Befehle, entschlüsselt sie aus dem FSSB-Serielprotokoll und erzeugt die entsprechenden Stromreferenzen für jede der sechs Achsenstromsteuerungsschleifen.Es empfängt gleichzeitig Encoder-Feedback von den sechs gemeinsamen Servomotoren durch die Rückkopplungsanschlüsse des Servoverstärkers, schließt die Geschwindigkeits- und Positionsschleifen für jede Achse und sendet die PWM-Gate-Antriebssignale an die IGBT-Transistoren der Stromplatten, die den Motorstrom tatsächlich umschalten.

Dieser gesamte Steuerungszyklus - Befehlsempfang, Rückkopplungsverarbeitung, Schlussschleife, Torantrieb - wiederholt sich alle 250 μs (bei 4 kHz PWM-Frequenz) für alle sechs Achsen gleichzeitig.Der Prozessor der Steuerplatine verarbeitet diese Rechenlast ohne Unterbrechung für die Lebensdauer des Roboters, die bei typischen Schweiß- und Handhabungsanwendungen 10~20 Jahre lang in drei Schichten produziert werden kann.

Warum Glasfaser für Roboterservo Kommunikation

Die Wahl eines Glasfaser-FSSB anstelle eines Kupferdrahtes für die Kommunikation zwischen dem Steuergerät und dem Servoverstärker ist bewusst und bedeutsam.

FANUC-Roboterschränke enthalten erhebliche elektromagnetische Störquellen: die IGBT-Transistoren des Servoverstärkers schalten bei 4 kHz mit schnellen Anstiegszeiten,die Entladungspulse des Regenerationskreislaufs, und der 24VDC-Relaischalter für Maschine-E/A.

Jedes Kupfer-Signalkabel, das in der Nähe dieser Quellen läuft, nimmt Störungen auf, die bei der Mikrosekunden-Zeitlösung, die von der Servospalte verlangt wird, Daten beschädigen könnten.

Fibre-optic cables are inherently immune to electromagnetic interference — light does not experience the same inductive coupling and capacitive crosstalk that afflicts copper conductors in high-noise environments.

Das FSSB-Faseroptikkabel zwischen dem Controller-Hauptbrett und dem A16B-3200-0610 trägt deterministischeFehlerfreie digitale Daten, unabhängig davon, was in der Leistungsabteilung des Servoverstärkers nur wenige Zentimeter entfernt geschieht.

Aus diesem Grund erzeugen FSSB-Verbindungsfehler, die durch beschädigte Glasfaserkabel verursacht werden, sofortige, konsistente FSSB-Alarmcodes und nicht intermittierende, unerklärliche Servofehler.

Diagnostik von A16B-3200-0610 Fehlern und Fehlern der Stromleitung

Die A06B-6107 enthält sowohl die A16B-3200-0610 Steuerplatte als auch die Leistungskreisplatten.Unterscheidung zwischen einem Steuerplattenfehler und einem Stromplattenfehler erfordert das Verständnis der Fehlersignaturen jeder Platte:

Fehler der Steuerplatinetypischerweise mehrere Achsen gleichzeitig beeinflussen (da eine Platine alle sechs steuert) oder die gesamte FSSB-Kommunikation beeinflussen,mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W,.

Das LED-Array auf der A16B-3200-0610 zeigt Alarmcodes an, wenn die Selbstdiagnose des Boards einen Fehler erkennt.

Ausfälle der Stromversorgungtypischerweise als Alarm mit einer oder zwei Achsen vorhanden (da der Stromabschnitt manchmal in gepaarten Konfigurationen angeordnet ist), häufig mit Alarmcodes für Überstrom, IPM-Alarm,oder Gleichspannungsbusfehler an bestimmten Achsen.

Die auf der Leiterplatte spezifische LED oder Anzeige für die betroffene Achse zeigt den Alarm an.

Das Vorhandensein mehrerer All-Axis-Alarme beim Starten, kombiniert mit der fehlenden FSSB-Verbindung, deutet stark auf die A16B-3200-0610 hin.

Ein einsachsiger IPM-Alarm während einer bestimmten Bewegung (insbesondere bei einer schnellen Beschleunigung eines stark beladenen Gelenks) zeigt auf den Leistungsabschnitt.

Häufig gestellte Fragen

F1: Kann die Steuerplatine A16B-3200-0610 ersetzt werden, ohne die Stromplatten auszutauschen?

Ja, der A16B-3200-0610 ist ein physikalisch verschiedenes Board von den Leistungskreisplatten des A06B-6107-Verstärkers, und die beiden Typen können unabhängig voneinander ausgetauscht werden.wenn eine Steuerplatte ausfällt, werden die Stromplatten in der Regel überprüft, aber nicht automatisch ausgetauscht.

Umgekehrt, wenn eine Stromplatine ausfällt (z. B. Ausfall des IPM-Moduls),Die Steuerplatine A16B-3200-0610 wird in der Regel beibehalten, es sei denn, der Stromausfall hat auch die Steuerplatine durch ein Spannungseffekt beschädigt..

Der Zugriff auf die Bedienplatine im A06B-6107 erfolgt nach dem in der Wartungssanleitung R-30iA beschriebenen Abbauverfahren des Herstellers.

F2: Müssen nach dem A16B-3200-0610-Austausch die Roboterprogramme und Kalibrierdaten neu geladen werden?

Das Bedienfeld A16B-3200-0610 speichert keine Roboterprogramme, Masteringdaten,oder Konfigurationsdaten diese werden in der Hauptplatine des Robotersteuerers gespeichert (insbesondere in den SRAM- und FROM-Modulen).

Der Austausch der Steuerplatine des Servoverstärkers hat keine Auswirkungen auf die im Steuergerät gespeicherten Daten.

Wenn der Roboter jedoch nach dem Ersetzen des Verstärkers eingeschaltet wird, sollte die Masteringfunktion des Roboters (absolute Referenzpositionen des Encoders für jedes Gelenk) überprüft werden, ohne dass die Daten verloren gehen.jede Störung der absoluten Encoder-Batterieverbindung während des Verstärkerbetriebs könnte sich auf die Messdaten auswirken.

Bestätigen Sie die Genauigkeit des Roboters mit einem Prüfprogramm, bevor Sie in die Produktion zurückkehren.

F3: Der A06B-6107 erzeugt Alarm "SRVO-047 Servomotorgeschwindigkeitsfehler" auf mehreren Achsen gleichzeitig. Bestätigt dies, dass der A16B-3200-0610 versagt hat?

SRVO-047 on multiple axes simultaneously is consistent with an FSSB communication failure — the controller's main board cannot synchronise velocity command data exchange with the servo amplifier control board.

Dieser Alarm weist auf die FSSB-Verbindung (Faserkabel, Steckverbinder), den FSSB-Empfängerschaltkreis des A16B-3200-0610 oder den FSSB-Senderkreis der Hauptplatine des Steuerers hin.

Bevor das A16B-3200-0610 ausgetauscht wird, müssen die Steckverbinder des Glasfaserkabel-FSSB überprüft und gereinigt werden und sichergestellt werden, dass das Kabel nicht in einem Radius gebogen ist, der kleiner ist als der angegebene Mindestbiegungsradius.

Ein beschädigtes Glasfaserkabel ist häufiger als ein defektes Kabel und kostet viel weniger, um es zu ersetzen.

F4: Wie ist die erwartete Lebensdauer des A16B-3200-0610 in einem Produktionsschweißroboter?

Es gibt keine einheitliche Antwort. Die Lebensdauer hängt stark von der Betriebsumgebung ab (Umgebungstemperatur, Kontaminationsgrad, Vibrationsbelastung).die Qualität der Kühlung des Schranks (nicht ausreichende Kühlung ist der häufigste Beschleuniger des Alterns elektronischer Komponenten)In sauberen, temperaturgesteuerten Umgebungen mit ausreichender Kühlung des Schranks und ohne StromvorfälleA16B-3200-0610-Boards funktionieren routinemäßig 15~20 Jahre ohne Ausfall.

In heißen, kontaminierten Umgebungen mit variabler Leistungsqualität sind Ausfälle bei 7-10 Jahren nicht selten.

Eine vorbeugende Wartung, einschließlich der Reinigung von Schränken, der Inspektion von Kühlventilatoren und des Kondensatorwechsels nach 10 Jahren, verlängert die Lebensdauer der Bauteile erheblich.

F5: Wie wird die A16B-3200-0610 korrekt bezogen, um die Kompatibilität mit der spezifischen A06B-6107-Variante zu gewährleisten?

Der Servoverstärker A06B-6107 ist in mehreren Varianten der H-Serie (H001, H002, H007 und andere) erhältlich, die jeweils für verschiedene Robotermodelle mit unterschiedlichen Motorgrößen und -einstellungen konfiguriert sind.

Die Steuerplatine A16B-3200-0610 ist die gemeinsame Steuerplatine für diese Varianten, wobei die Unterschiede zwischen den Varianten durch die verschiedenen Leistungskreisplatenspezifikationen bedingt sind.

Die Bauteilnummer A16B-3200-0610 reicht aus, um die richtige Steuerplatine zu bestellen. Für die Steuerplatine selbst ist keine zusätzliche Variante der H-Serie erforderlich.

Bestätigen Sie vor der Bestellung die Bauteilnummer anhand des Etiketts auf der platzierten Platine.
