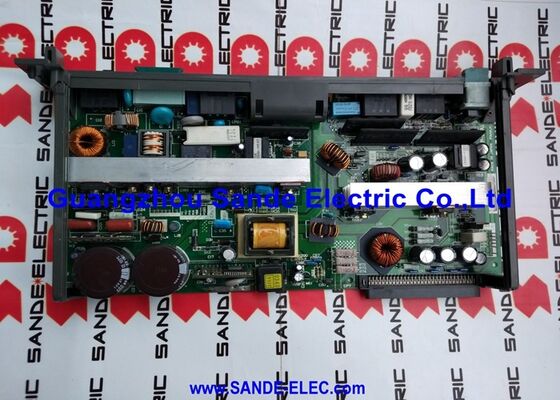

1 PC Verwendet Fanuc A16B-3200-0600 Leiterplatte In gutem Zustand A16B32000600 A16B-32OO-O6OO

FANUC A16B-3200-0600 | R-30iA Hauptplatine — Master-Steuerplatine für FANUC R-J3iC und R-30iA Robotersteuerungen, Dual Ethernet, Herkunft Japan

Übersicht

Die FANUC A16B-3200-0600 ist die Hauptplatine für zwei der am weitesten verbreiteten Industrierobotersteuerungen von FANUC: die R-J3iC und die R-30iA.

Diese Steuerungen trieben eine Generation von FANUC-Robotern an — M-10i, M-20i, M-710i, R-2000i und viele andere —, die im Laufe der 2000er und 2010er Jahre das Herzstück von Karosserieschweißlinien, Lichtbogenschweißzellen, Handhabungssystemen und Lackieranlagen weltweit bildeten.

Insbesondere die R-30iA war die Mainstream-Plattform von FANUC in dieser Zeit, und die installierte Basis von Maschinen, die diese Steuerung verwenden, ist enorm.

Die Hauptplatine in einer Robotersteuerung spielt eine grundlegend andere Rolle als die Hauptplatine einer CNC-Werkzeugmaschine. In einer CNC-Steuerung kommuniziert die Hauptplatine hauptsächlich mit Servo-Verstärkern und der Maschinen-I/O und führt NC-Programme aus, die Werkzeugwege beschreiben.

In der R-30iA führt die Hauptplatine die Bewegungsplanung des Roboters aus — sie übersetzt übergeordnete Aufgabenbefehle (Gelenk 1 auf diesen Winkel bewegen, TCP an diese kartesischen Koordinaten positionieren, Schweißpistole aktivieren, auf das Ergebnis des Vision-Systems warten) in Echtzeit-Gelenkwinkel-Trajektorien und Servo-Befehle für alle Achsen gleichzeitig.

Die Platine verwaltet dies und übernimmt gleichzeitig die Sicherheitsüberwachungsfunktionen, die Anzeige des Teach-Pendants und die Kommunikation mit der SPS der Zelle und allen Vision- oder Kraftsensor-Peripheriegeräten.

Die im A16B-3200-0600 integrierten Dual-Ethernet-Ports spiegeln die Ära der R-30iA wider — diese Generation von FANUC-Robotersteuerungen sah den Beginn ernsthafter Anforderungen an die Netzwerkkonnektivität, da Maschinenbauer und Endbenutzer wollten, dass Roboter an Datennetzen für Fernüberwachung, Programm-Upload/Download und Produktionsdatenerfassung teilnehmen.

Die beiden Ethernet-Ports ermöglichen es dem Roboter, sich mit einem Automatisierungsnetzwerk zu verbinden und gleichzeitig eine dedizierte Verbindung zu einem Programmier-PC oder einem Vision-System aufrechtzuerhalten, ohne zusätzliche Netzwerkkarten für die grundlegende Konnektivität zu benötigen.

Wichtige Spezifikationen

Programm- und Konfigurationsdaten — Was die Platine speichert

Das A16B-3200-0600 ist unter den Komponenten von Robotersteuerungen einzigartig, da es die kritischsten Daten im System speichert.

Roboterprogramme, Mastering-Daten, Systemkonfiguration, I/O-Zuweisungen, Werkzeugkoordinaten (UTOOLs), Benutzerkoordinatensysteme (UFRAMEs), Kollisionserkennungseinstellungen und alle Systemparameter befinden sich in den FROM- und SRAM-Speicherbereichen der Platine.

Dies unterscheidet sich grundlegend von den Servo-Verstärkerplatinen, Sicherheitsplatinen oder I/O-Platinen, die keine systemspezifischen Daten enthalten.

Mastering-Daten sind vielleicht die kritischsten: Sie definieren die absolute Referenzposition für jedes Gelenk des Roboters.

Ohne Mastering-Daten kann der Roboter seine aktuelle Pose im Raum nicht bestimmen und keine kalibrierte Bewegung ausführen.

Wenn die Mastering-Daten verloren gehen, muss der Roboter mit den auf den Achsen des Roboters markierten Referenzpositionen neu gemastert werden — ein Verfahren, das erfordert, dass der Roboter präzise an seiner kalibrierten Nullposition positioniert wird, die bei der Installation auf dem Roboter markiert worden sein muss.

Programm-Daten umfassen alle TP (Teach Pendant)-Programme, die die Bewegungsbefehle, Wegpunkte und Prozessbefehle des Roboters enthalten.

Diese können bei einer komplexen Roboterzelle Hunderte umfassen. Wenn Programm-Daten verloren gehen und kein Backup vorhanden ist, muss jedes Programm manuell neu eingelernt werden.

Die Implikation ist klar: Vor jeglichen Arbeiten am A16B-3200-0600 müssen alle Roboterdaten auf ein USB-Speichergerät, eine Speicherkarte oder einen Netzwerkspeicherort gesichert werden, indem die Image-Backup-Funktion des Roboters verwendet wird. Das vollständige Image-Backup erfasst alle Daten in einem einzigen Vorgang.

Dieses Backup sollte nicht nur vor geplanten Wartungsarbeiten durchgeführt werden, sondern als routinemäßige geplante Aktivität — idealerweise täglich oder wöchentlich, abhängig von der Häufigkeit der Programmänderungen.

Die R-30iA Controller-Architektur — Wie die Hauptplatine passt

Im kompakten vertikalen Schrank des R-30iA sitzt das A16B-3200-0600 in seinem Backplane neben allen Tochterplatinen, die die Konfiguration des Roboters erfordert.

Ein 6-Achsen-Roboter benötigt eine Achsensteuerkarte, die 6 Achsen (plus die externe Achse, falls vorhanden) verwalten kann; ein größerer Roboter mit externen Achsen benötigt eine Achsenkarte mit höherer Kapazität.

Das FROM/SRAM-Modul auf der Hauptplatine enthält die Roboter-Software, Systemparameter und Programm-Daten.

Die CPU-Karte (falls separat installiert) stellt die Rechenressourcen bereit.

Die Servo-Verstärker (die A06B-6107-Serie im R-30iA) befinden sich im selben Schrank und kommunizieren über den FSSB (FANUC Serial Servo Bus) mit der Hauptplatine — demselben Glasfaser-Serienbus, der auch in der CNC-Welt verwendet wird.

Aus Sicht der Hauptplatine wird jedes Roboter-Gelenk über die FSSB-Verbindung zum Servo-Verstärker verwaltet, der den Servo-Motor dieses Gelenks steuert.

Die Hauptplatine sendet Positionsbefehle, empfängt Positionsrückmeldungen und schließt die Bewegungsregelung in Intervallen von 125 µs für alle Achsen gleichzeitig.

Auswahl des Backplanes und Modulkonfiguration

Das A16B-3200-0600 gibt an, dass es entweder das 2-Slot- oder das 4-Slot-Backplane für die Installation im R-30iA-Chassis benötigt.

Das Backplane bietet die physische Anschlusschnittstelle zwischen der Hauptplatine und der Stromversorgung sowie dem internen Bus der Steuerung.

Bei der Beschaffung einer Ersatzplatine ist es unerlässlich, zu bestätigen, welches Backplane in der spezifischen Robotersteuerung installiert ist — die Backplane-Konfiguration bestimmt die vorhandene Slot-Anordnung und ob die Platine physisch angeschlossen wird.

Die verschiedenen Tochterplatinen-Optionen, die "horizontal zur Hauptplatine installiert werden können" — die genauen verfügbaren Optionen hängen von der ursprünglichen Bestellspezifikation des Roboters ab.

Diese Karten umfassen CPU-Optionen (die die Verarbeitungsgeschwindigkeit für Anwendungen mit schnellerer Pfadplanung verbessern), Achsensteuerkarten (die bestimmen, wie viele Achsen das System verwaltet) und Speicher-Module (die bestimmen, wie viel Programm- und Konfigurationsspeicher verfügbar ist).

Beim Austausch der Hauptplatine sollten die ursprünglichen Tochterplatinen von der ausgefallenen Platine auf die Ersatzplatine übertragen werden, um die Übereinstimmung der Konfiguration zu gewährleisten.

FAQ

F1: Der Roboter zeigt "SRVO-003 Servo init error" an und kann nicht betrieben werden. Ist das die Hauptplatine?

SRVO-003 ist ein Fehler bei der Servo-Initialisierung — das Servo-System des Roboters konnte beim Start nicht ordnungsgemäß initialisiert werden.

Dies kann verursacht werden durch: den Servo-Verstärker, der keine FSSB-Kommunikation mit der Hauptplatine herstellen kann; einen ausgefallenen Servo-Verstärker für eine bestimmte Achse; falsche Servo-Parameter; oder in einigen Fällen einen Fehler der Hauptplatine, der den FSSB-Senderkreis beeinträchtigt.

Überprüfen Sie zuerst die Anzeigen der Servo-Verstärker — jeder Achsenverstärker sollte während der Initialisierung ein bestimmtes LED-Muster anzeigen.

Wenn ein bestimmter Verstärker eine Fehler-LED anzeigt, während andere normal initialisieren, liegt der Fehler bei diesem Verstärker oder seinem angeschlossenen Motor. Wenn alle Verstärker gleichzeitig nicht initialisieren und das FSSB-Kabel und die Verbindungen als gut befunden werden, wird der FSSB-Kreis der Hauptplatine verdächtigt.

F2: Nach dem Austausch des A16B-3200-0600 und dem Laden des Backups scheinen die Mastering-Positionen des Roboters falsch zu sein. Was verursacht das?

Wenn die Wiederherstellung der Mastering-Daten im Image-Backup enthalten war und korrekt wiederhergestellt wurde, sollten die Mastering-Positionen korrekt sein.

Die häufigsten Ursachen für scheinbare Mastering-Fehler nach dem Austausch der Platine sind: das Backup wurde erstellt, als der Roboter nicht an seiner tatsächlichen Kalibrierungsposition war (das Mastering war abgewichen oder wurde nach dem Backup korrigiert); das Backup wurde falsch oder unvollständig wiederhergestellt; oder die Mastering-Daten waren nicht im Backup-Umfang enthalten.

Überprüfen Sie, indem Sie jedes Gelenk zu seiner markierten Referenzposition bewegen und den aktuellen Wert mit dem erwarteten Zähler an dieser Position vergleichen. Abweichungen deuten darauf hin, dass eine erneute Kalibrierung des Masterings erforderlich ist.

F3: Beeinflusst der Austausch des A16B-3200-0600 die Zertifizierung der Sicherheitskategorie des Roboters (falls zutreffend)?

Wenn die Roboterinstallation funktionale Sicherheitsoptionen (FANUC DCS — Dual Check Safety) enthält, die auf Software basieren, die auf dieser Platine läuft, ist die Konfiguration der Sicherheitsfunktion (Zonenbegrenzungen, Geschwindigkeitsbegrenzungen, Stoppbedingungen) in den Backup-Daten des Roboters enthalten. Das Wiederherstellen des Backups sollte diese Konfiguration wiederherstellen.

Jede sicherheitsbewertete Installation, die eine formale Risikoanalyse und Validierung durchlaufen hat, erfordert jedoch eine erneute Validierung nach dem Austausch sicherheitsrelevanter Hardware.

Konsultieren Sie die Sicherheitsdokumentation für die spezifische Installation und beziehen Sie den zuständigen Sicherheitsingenieur ein, bevor Sie das System wieder in Betrieb nehmen.

F4: Der Roboter hat ein FANUC KAREL-Programm, das einen komplexen Prozess ausführt. Wird dies auf der Hauptplatine gespeichert?

Ja. KAREL-Programme (kompilierte Anwendungsprogramme, die in der KAREL-Sprache von FANUC geschrieben sind) werden im FROM-Bereich der Steuerung gespeichert — demselben Speicher, der vom A16B-3200-0600 verwaltet wird.

Diese Programme sind im vollständigen Image-Backup enthalten.

Wenn das Backup erstellt wurde, als die KAREL-Programme aktuell waren, werden sie zusammen mit den TP-Programmen und Systemdaten aus dem Backup wiederhergestellt.

Wenn die Programme nach dem letzten Backup aktualisiert wurden, gehen die Änderungen verloren und müssen aus der Entwicklungsumgebung neu bereitgestellt werden.

F5: Kann eine Hauptplatine von einer R-30iA-Steuerung in einer R-J3iC-Steuerung verwendet werden, oder sind sie gleich?

Das A16B-3200-0600 ist mit R-J3iC- und R-30iA-Steuerungen kompatibel — diese beiden Steuerungsgenerationen teilen sich die Hauptplatinen-Hardware.

Die R-30iA war im Wesentlichen der Nachfolger der R-J3iC und verwendete dieselbe oder eng verwandte Hardware mit aktualisierter Software.

Die Hardware-Kompatibilität zwischen diesen beiden Steuerungsversionen ermöglicht es dem A16B-3200-0600, beide zu bedienen.

Die Softwareversion und Registrierung auf der Platine müssen für die spezifische Steuerung und das Robotermodell, in dem sie installiert ist, geeignet sein — FANUC-Softwareversionen für die R-30iA und R-J3iC können unterschiedlich sein, und die Installation einer R-30iA-Softwareversion in einer R-J3iC ohne ordnungsgemäße Konfiguration kann zu Funktionsproblemen führen.
