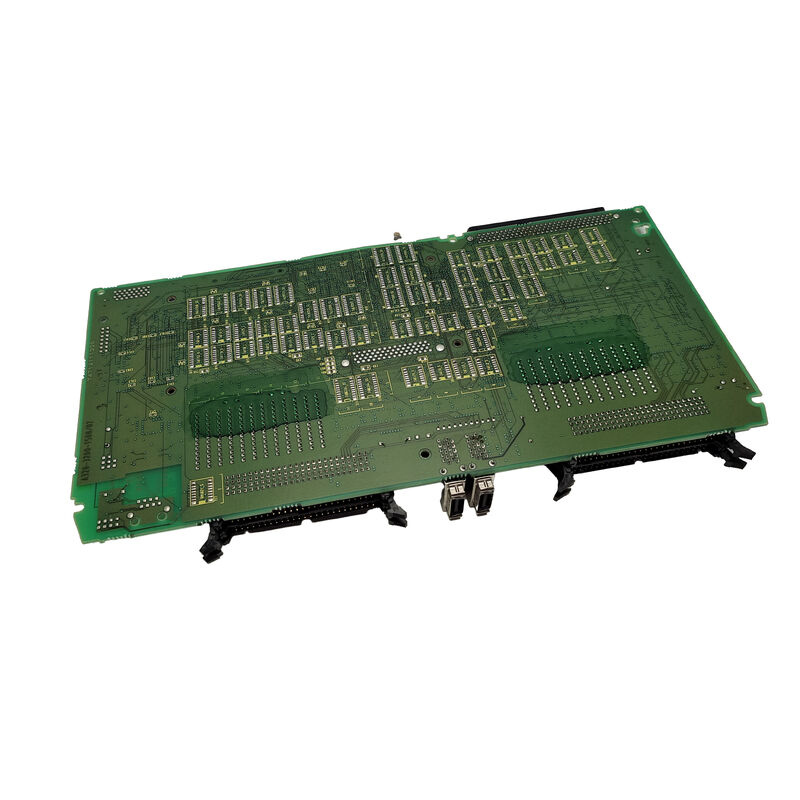

Fanuc PCB BOARD A16B-3200-0523 A16B32000523 A16B-32OO-O523 Die Ergebnisse werden im Folgenden zusammengefasst.

A16B-3200-0523 | Steuerplatine der Serie FANUC A16B-3200 – Roboter- und CNC-Steuerung / 052x-Reihe / Industrielle Automatisierung

A16B-3200 – Bestätigt über CNC- und Robotergenerationen hinweg

Die A16B-3200-Serie umfasst CNC-Haupt-CPU-Karten und Robotersteuerungs-Hauptkarten, die in dieser Sitzung bestätigt wurden:

CNC-Haupt-CPU-Boards:

• A16B-3200-0020: Haupt-CPU, Serie 21/21-TB CNC
• A16B-3200-0060: Main-C-CPU zum Level-Up, Serie 15B/16B/18B/21B (diese Sitzung)

Roboter-Controller-Boards:

• A16B-3200-0040: RJ-2-Haupt-CPU für FANUC RJ2-Roboter (diese Sitzung)
• A16B-3200-0071: Roboter-CPU-Hochgeschwindigkeits-Arithmetik-PCB (diese Sitzung)
• A16B-3200-0412: Hauptplatine, R-J3iB-Robotersteuerungen
• A16B-3200-0600: Hauptplatine, R-J3iC / R-30iA-Controller

Prozesstafeln:

• A16B-3200-0230: Prozess-E/A-Karte

Der A16B-3200-0523 belegt die 052x-Position – zwischen der bestätigten R-J3iB-Hauptplatine (0412) und der R-J3iC/R-30iA-Hauptplatine (0600). Diese Platzierung innerhalb der Entwicklungssequenz der Hauptplatine der Robotersteuerung stimmt mit einer Robotersteuerungsplatine aus der Übergangszeit von R-J3iB zu R-30iA überein.

Wichtige Produktinformationen

Architektur der Hauptplatine der Robotersteuerung

Die Dokumentation von Ballard International für A16B-3200-0412 (R-J3iB) beschreibt die Rolle der Hauptplatine: „Die Hauptplatine ist eine wichtige Komponente, die die Programme und Konfigurationen des Roboters speichert. Sie steuert auch die Positionierung des Servomechanismus. Enthält: Mikroprozessor, Peripherieschaltkreise, Speicher und Steuerschaltkreis für das Bedienfeld des Bedieners.“

Zur Installation: „2-Slot-Backplane: A05B-2400-C060 oder 4-Slot-Backplane: A05B-2400-C061 wird benötigt, um diese Platine im Controller zu installieren.“

Der A16B-3200-0523 erfüllt eine analoge Funktion für seine spezifische Robotersteuerungsplattform – das Speichern von Programmen, das Verwalten von Konfigurationen und die Koordination der Servopositionierung, alles integriert in die Backplane-Kartenkäfigstruktur.

Anwendungsszenarien

Fehler auf der Hauptplatine der Robotersteuerung:Eine FANUC-Robotersteuerung entwickelt einen Systemfehler, der auf A16B-3200-0523 zurückzuführen ist. Nach der Programmsicherung wird die Platine ausgetauscht. Der Roboterbetrieb wird wiederhergestellt.

Controller-Überholung:Eine Produktionsanlage überholt eine FANUC-Robotersteuerung und ersetzt im Rahmen der Erneuerung der Elektronik die A16B-3200-0523.

FAQ

F1: Wie bestätige ich, dass A16B-3200-0523 die richtige Platine für meine Robotersteuerung ist?

Lesen Sie die Teilenummer vom Etikett der installierten Platine ab. Wenn dort A16B-3200-0523 steht, handelt es sich um den bestätigten Ersatz. Querverweis mit der Ersatzteilliste im entsprechenden FANUC-Roboter-Wartungshandbuch.

F2: Müssen Roboterprogramme vor dem Austausch von A16B-3200-0523 gesichert werden?

Ja – wenn A16B-3200-0523 die Hauptplatine ist. Alle Roboterprogramme und Systemvariablen müssen vor dem Austausch gesichert werden. Bei intakter Speichermodulübertragung bleiben die Daten erhalten. Führen Sie vor jeder Wartung der Hauptplatine immer ein vollständiges Backup durch.

F3: Welche Rückwandplatine wird für die Installation von A16B-3200-0523 benötigt?

Basierend auf dem Muster, das für benachbarte Hauptplatinen des Roboters A16B-3200 bestätigt wurde: Die Rückwandplatinenbaugruppen A05B-2400-C060 (2 Steckplätze) oder A05B-2400-C061 (4 Steckplätze) werden zur Installation der Hauptplatinen des Roboters der Serie A16B-3200 verwendet. Bestätigen Sie dies anhand der Installationsdokumentation des jeweiligen Controllers.

F4: Gilt A16B-3200-0523 speziell für Roboter oder auch für CNC-Systeme?

Die 052x-Reihe der A16B-3200-Serie liegt zwischen den bestätigten Hauptplatinen der Robotersteuerung (0412, 0600). Diese Positionierung deutet auf eine Affinität der Robotersteuerung zum A16B-3200-0523 hin. Bestätigen Sie dies anhand der Dokumentation des Hostsystems.
